TATRA T815. Снятие и установка зеркала заднего вида и держателя зеркала заднего вида

1. Причины снятия




   1. Поврежденное (сломанное) зеркало заднего вида.

   2. Нельзя настроить необходимый угол заднего вида.

   3. Поврежденный держатель зеркала заднего вида.

   4. Управление регулировки и обогрева зеркала заднего вида не функционирует.

б) Технические условия

1. Резьбу крепежных болтов прокладки и держателя к прокладке намазать перед установкой клеем

LOCTITE 270.

в) Порядок снятия

1. Разъединить коннектор 5 кабеля электрического управления регулировки и нагрева зеркала.

2. Отвинтить болты 4.

3. Снять панель 3 и зеркало 2 с держателя 1.

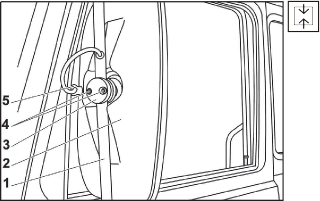

   Рис. 13.21 Зеркало заднего вида - снятие

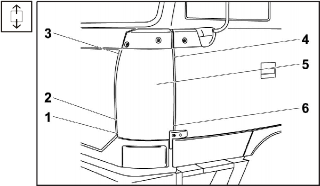

4. Открыть переднюю крышку кабины и отвинтить три болта в местах 1, 2 и 3.

5. Открыть двери кабины и отвинтить два болта в местах 4 и 6.

6. Снять переднюю крышку 5.

7. Отсоединить от клеммы кабель электрического управления регулировки и нагрева зеркала заднего вида.

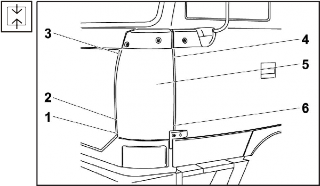

   Рис. 13.22 Передняя крышка - снятие




8. Снять филенку двери в соответствии с установленным порядком действий, приведенным в: (См.

   Подглава 13.5.8).






   Рис. 13.23 Крышка - снятие




9. Снять крышку 2 с нижней части держателя 1.

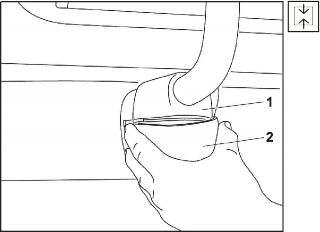

   Рис. 13.24 Нижняя часть держателя -

   снятие




10. Отвинтить болты 1.

11. Вынуть кабель 2 электрического управления регулировки и нагрева зеркала заднего вида из двери.

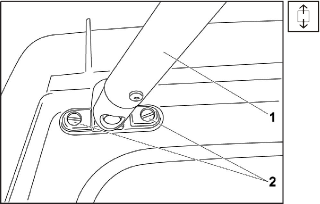

    Рис. 13.25 Держатель - снятие




12. Отвинтить болты 2.

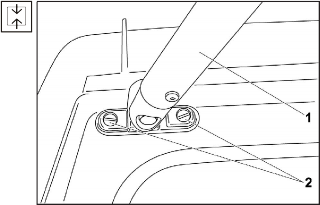

13. Снять держатель 1 с двери и прокладку в сборе с внутренней стороны двери.

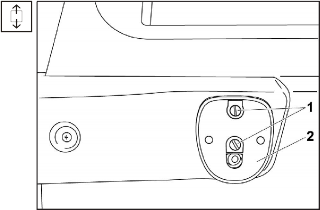

14. Отвинтить болты 1 и снять прокладку 2 с двери.

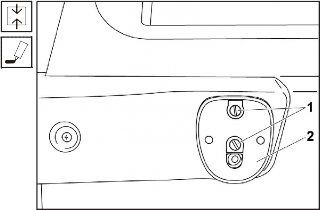

Рис. 13.26 Прокладка - снятие

г) Порядок установки

1. Приложить прокладку 2 к двери и закрепить ее болтами 1. Резьбу болтов намазать перед установкой клеем LOCTITE 270.






   Рис. 13.27 Прокладка - установка




2. Приставить держатель 1 к двери и закрепить болтами 2 и прокладку в сборе, приложенную к внутренней стороне двери.









   Рис. 13.28 Держатель - установка

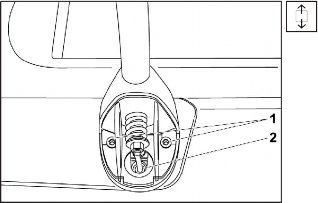

   Рис. 13.29 Нижняя часть держателя -

   установка

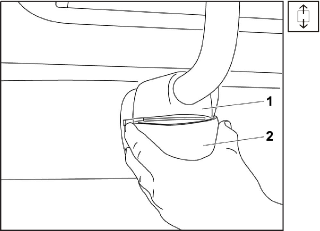

   Рис. 13.30 Крышка - установка




3. Поставить кабель 2 в отверстие двери, протащить его в полость в кабине.

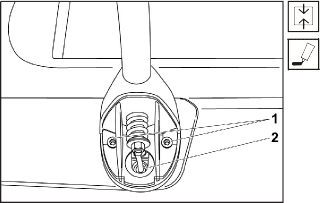

4. Резьбу болтов 1 намазать клеем LOCTITE 270, завинтить и затянуть болты.

5. Соединить кабель 2 к клемме под передней крышкой (См. Рис. 13.32).




6. Прикрепить крышку 2 на нижнюю часть держателя 1.

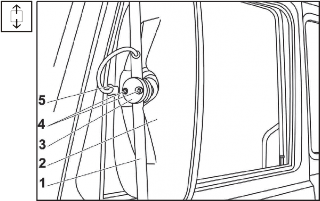

   Рис. 13.31 Зеркало заднего вида - установка




7. Прикрепить зеркало 2 и панель 3 к держателю 1.

8. Завинтить и затянуть болты 4.

9. Соединить коннектор 5 кабеля электрического управления регулировки и нагрева зеркала.

10. Проконтролировать функционирование управления регулировки и обогрева зеркала заднего вида.




11. Установить филенку двери в соответствии с установленным порядком действий, приведенным в: (См. Подглава 13.5.8).




12. Прикрепить переднюю крышку 5 к кабине и закрепить ее с помощью двух болтов в местах 4 и 6 и трех болтов в местах 1, 2 и 3.

Рис. 13.32 Передняя крышка - установка
