TATRA T815. Снятие и установка двуплечего стеклоподъемника

а) Причины снятия

1. Стеклоподъемник не действует надежно при опускании и поднятии стекла двери.




   б) Технические условия




   1. Не уточнены.




   в) Порядок снятия




   1. Снять филенку двери в соответствии с установленным порядком действий, указанным в: (См.

      Подглава 13.5.4).

   2. Снять изоляционную фольгу с внутренней стены двери.




   3. Установить ручку 2 (См. Подглава 13.5.4) обратно на вал стеклоподъемника и опустить стекло до позиции, при которой через отверстия во внутренней стене двери можно увидеть направляющую рейку стекла двери 4.

   4. Отвинтить блокирующий винт 6.

   5. Ручкой 2 вращать настолько продолжительно, пока оси плечей 5 и 7 не выйдут из направляющих пазов реек 3 и 4.

   6. Рукой поднять стекло двери и обеспечить его против самовольного перемещения.

   7. Отвинтить четыре болта 1, закрепляющие стеклоподъемник окна.

   8. Спустить стеклоподъемник через полость в двери в ее нижнюю части и вытащить его.

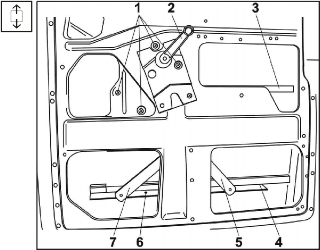

   Рис. 13.35 Снятие стеклоподъемника окна




   г) Порядок установки

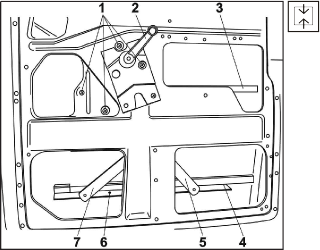

   Рис. 13.36 Установка стеклоподъемника окна

   1. Вставить стеклоподъемник в полость двери и просунуть его через полость в двери до положения, при котором отверстия болтов 1 совпадут с фиксирующими отверстиями внутренней стены двери.

   2. С помощью четырех болтов 1 закрепить стеклоподъемник к двери.

   3. Установить оси плечей 5 и 7 в пазы ведущих реек 3 и 4.

   4. Установить ручку 2 и вращать настолько продолжительно, пока ось плечи 7 остановится за отверстием блокирующего винта 6.

   5. Завинтить блокирующий винт 6.




   6. Наклеить изоляционную фольгу на внутреннюю стену двери.

   7. Установить филенку двери в соответствии с установленным порядком действий, приведенным в: (См. Подглава 13.5.4).

   8. Проконтролировать функцию поднятия и опускания стекла двери.




TATRA T815. Снятие и установка филенки двери

1. Причины снятия




   1. Филенка двери повреждена

   2. При замене рычажного механизма опускания стекол.

   3. При замене стекла двери.

   4. Смяна двери.

б) Teхнические условия

1. Не уточнены.




   в) Порядок снятия



   1. Вывинтить винт 3 ручки 2 на вале стеклоподъемника

   2. Ручку 2 снять с вала стеклоподъемника.

   3. Вывинтить три винта 6 прикрепляющие поручень 5.

   4. Поручень 5 снять с филенки двери 7.

   5. Вывинтить винт под внутренней ручкой 4 и снять щит внутренней ручки.

   6. Освободить семь винтов 1 на внутренней стороне двери и филенку двери 7 снять.

Рис. 13.33 Снятие филенки двери

г) Порядок установки

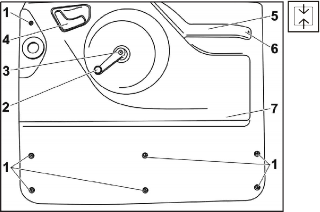

Рис. 13.34 Установка филенки двери

1. Установить филенку двери 7 на внутреннюю сторону двери и филенку закрепить при помощи винтов 1.

2. Установить щит внутренней ручки 4 на филенку двери, щит внутренней ручки привинтить при помощи винта, находящегося под ручкой.

3. При помощи трех винтов 6 привинтить поручень 5 к филенке двери 7.

4. Ручку 2 надеть на вал стеклоподъемника и привинтить при помощи винта 3.

5. Привинтить при помощи винта 3 ручку 2.
