IM(diag)-4

Общие сведения

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

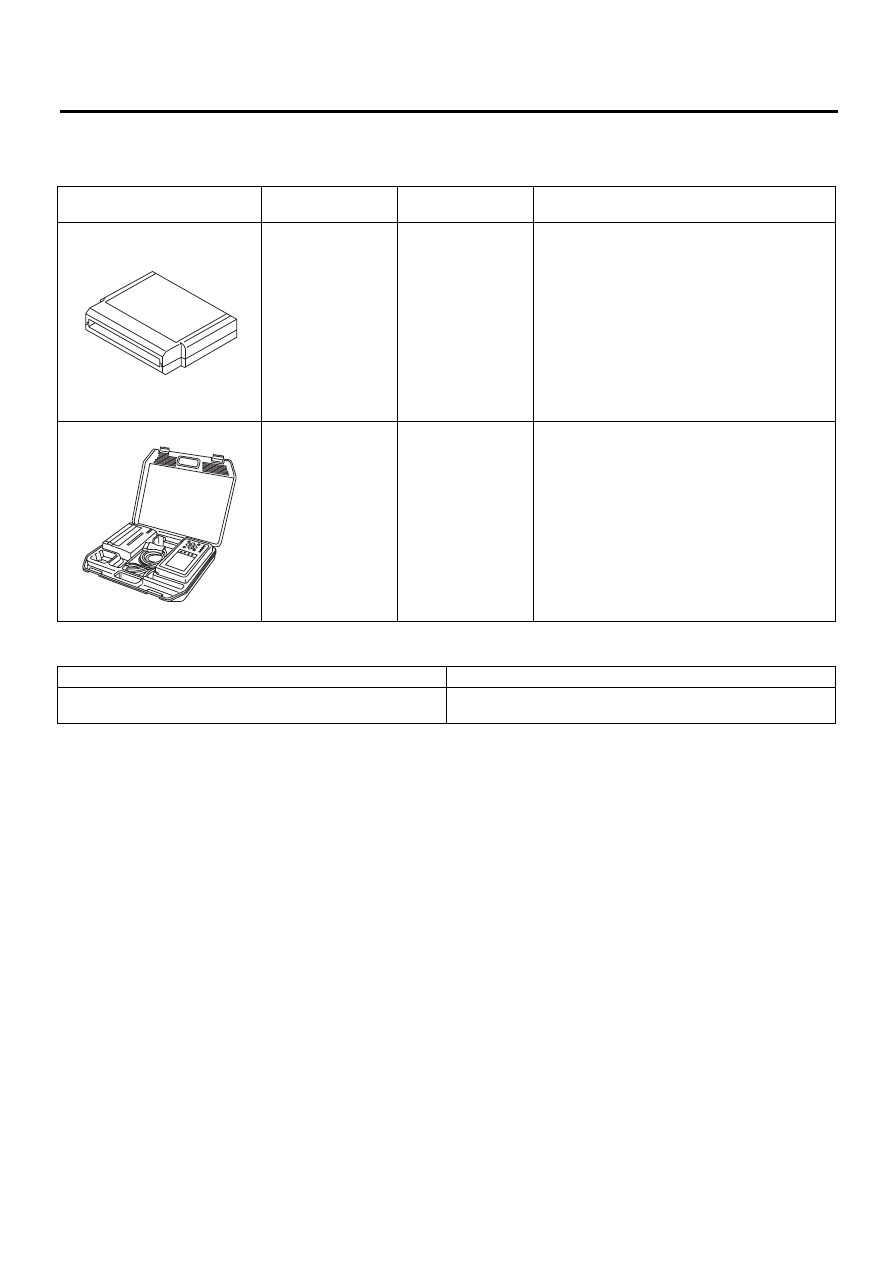

B: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

18482AA080

(Новый инстру-

мент)

КАРТРИДЖ

Предназначен для поиска и устранения неис-
правностей в электрооборудовании.

22771AA030

КОМПЛЕКТ
SUBARU SELECT
MONITOR

Предназначен для поиска и устранения неис-
правностей в электрооборудовании.
• Английский: 22771AA030 (без принтера)
• Немецкий: 22771AA070 (без принтера)
• Французский: 22771AA080 (без принтера)
• Испанский: 22771AA090 (без принтера)

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепи

Предназначен для измерения сопротивления, напряжения
и силы тока.

ST18482AA080

ST22771AA030

IM(diag)-5

Расположение электрических компонентов

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

3. Расположение электрических компонентов

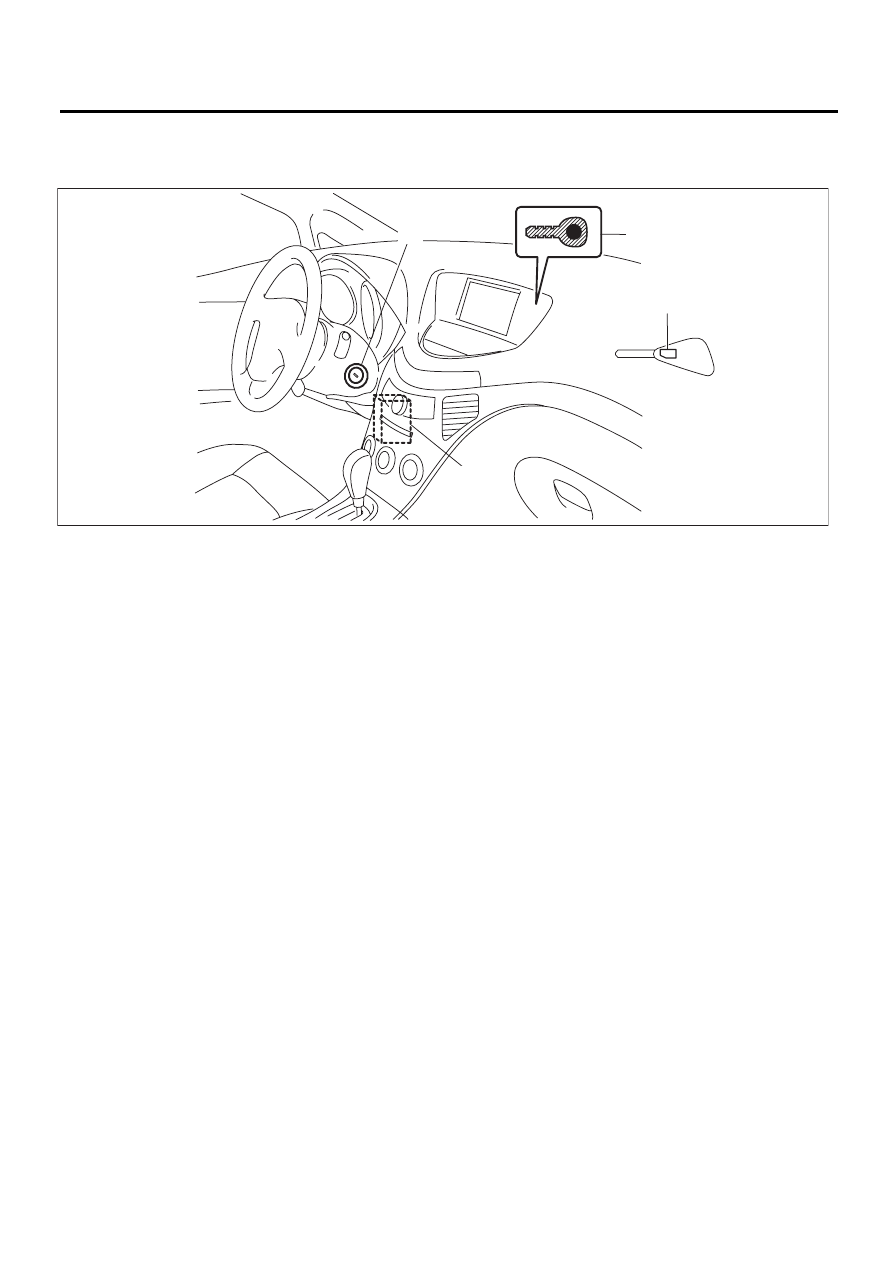

A: РАСПОЛОЖЕНИЕ

(1)

Антенна

(3)

Центральный блок управления

(4)

Транспондер

(2)

Контрольная лампа противо-
угонной системы (светодиод)









(1)

(2)

(3)

(4)

IM-00219

IM(diag)-6

Входные/выходные сигналы блока управления иммобилайзера

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

4. Входные/выходные

сигналы блока управления
иммобилайзера

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ИММОБИЛАЙЗЕР

<См. WI-124, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема иммобилайзера.>

IM(diag)-7

Subaru Select Monitor

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

5. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

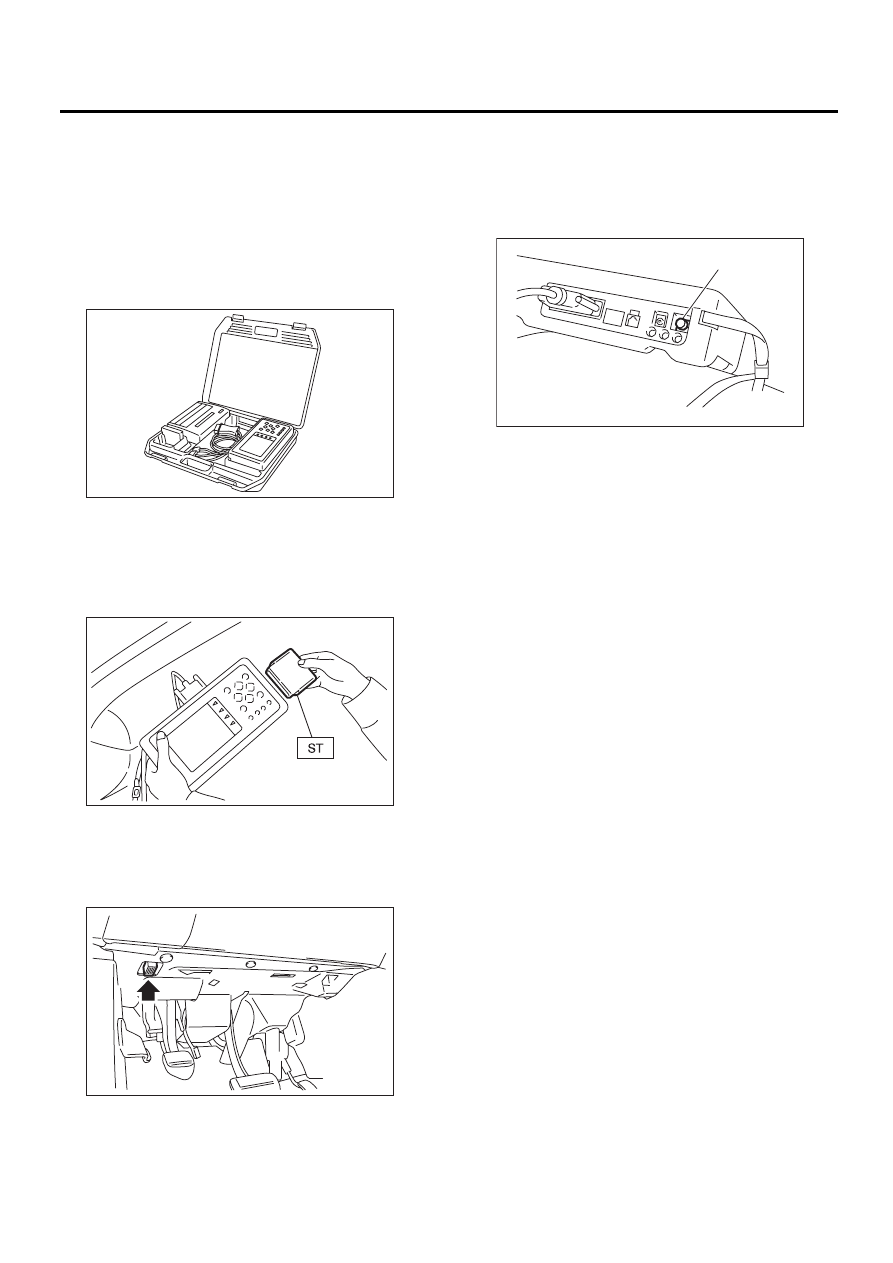

1. ПОРЯДОК ИСПОЛЬЗОВАНИЯ SUBARU
SELECT MONITOR

1) Подготовьте к работе комплект Subaru
Select Monitor. <См. IM(diag)-4, СПЕЦИАЛЬНЫЕ
ИНСТРУМЕНТЫ, ПОДГОТОВКА ИНСТРУМЕН-
ТА, Общие сведения.>

2) Подсоедините к Subaru Select Monitor диа-
гностический кабель.
3) Вставьте в Subaru Select Monitor картридж.
<См. IM(diag)-4, СПЕЦИАЛЬНЫЕ ИНСТРУМЕН-
ТЫ, ПОДГОТОВКА ИНСТРУМЕНТА, Общие
сведения.>

4) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.

(1) Разъем канала передачи данных распо-
ложен в нижней части панели приборов (со
стороны водителя).

(2) Подсоедините к разъему канала переда-
чи данных диагностический кабель.

ОСТОРОЖНО:
Не подсоединяйте никаких других диагности-
ческих приборов, кроме Subaru Select Monitor.
5) Поверните замок зажигания и выключатель
электропитания Subaru Select Monitor в поло-
жение ON (двигатель выключен).

6) При помощи Subaru Select Monitor вызовите
на дисплей различные данные и КДН и запиши-
те их.

2. СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ (КДН) ДВИГАТЕЛЯ И
ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ

Информацию о том, как просматривать КДН,
смотрите в разделе “Список кодов диагности-
ки неисправностей (КДН)”. <См. IM(diag)-9,
Считывание кодов диагностики неисправнос-
тей (КДН).>

3. ПРОВЕРКА ЛИНИИ СВЯЗИ

ПРИМЕЧАНИЕ:
Проверка линии связи между ECM и централь-
ным блоком управления может производиться
на экране дисплея “System Operation Check
Mode”. Соответствующий пункт называется
“Communication line check” (Проверка линии
связи).
1) Подсоедините Subaru Select Monitor.
2) На экране дисплея «Main Menu» выберите
пункт {Each System Check} и нажмите клавишу
[YES].
3) На экране дисплея «System Selection Menu»
выберите пункт {Engine Control System} и на-
жмите клавишу [YES].
4) Нажмите клавишу [YES] после того, как на
экране появится информация о типе двигателя.
5) На экране дисплея «Engine Diagnosis» выбе-
рите пункт {System Operation Check Mode} и на-
жмите клавишу [YES].
6) На экране дисплея «System Operation Check
Mode» выберите пункт {security system} и на-
жмите клавишу [YES].
7) Начните проверку линии связи.

CC-00028

CC-00029

LAN00189

(1) Выключатель электропитания

LAN00017

(A)
