ной лампы противоугон-
ной системы. <См.
IM(diag)-11, ПРОВЕРКА
ЦЕПИ КОНТРОЛЬНОЙ
ЛАМПЫ ПРОТИВОУГОН-
НОЙ СИСТЕМЫ, ПРО-
ВЕРКА, Диагностическая
таблица для контрольной
лампы противоугонной
системы.>

ПРОВЕРКА ДАТЧИКА СИСТЕМЫ ПРЕДУПРЕЖДЕ-
НИЯ КЛЮЧА ЗАЖИГАНИЯ.
Извлеките ключ из замка зажигания.

Начинает ли
контрольная
лампа противо-
угонной систе-
мы мигать в те-
чение 1 секунды
после извлече-
ния ключа за-
жигания?

Переходите к шагу 3. Проверьте цепь датчика

системы предупрежде-
ния ключа зажигания.
<См. IM(diag)-13, ПРО-
ВЕРКА ЦЕПИ ДАТЧИКА
СИСТЕМЫ ПРЕДУПРЕЖ-
ДЕНИЯ КЛЮЧА ЗАЖИГА-
НИЯ, ПРОВЕРКА, Диа-
гностическая таблица для
контрольной лампы про-
тивоугонной системы.>

ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ ПРОТИВО-
УГОННОЙ СИСТЕМЫ.
Переведите замок зажигания в положение ON.

Гаснет ли конт-
рольная лампа
противоугонной
системы?

Переходите к шагу 5. Переходите к шагу 4.

ПРОВЕРКА ЗАПУСКА ДВИГАТЕЛЯ.
Переведите замок зажигания в положение START.

Работает ли
стартер?

Проверьте систему
локальной сети связи
LAN. <См. LAN(diag)-
2, Базовая процедура
диагностики.>

Проверьте КДН (цент-
ральный блок управле-
ния). Переходите к шагу
7.

ПРОВЕРКА ЗАПУСКА ДВИГАТЕЛЯ.
Переведите замок зажигания в положение START.

Работает ли
стартер?

Переходите к шагу 6. Проверьте систему ло-

кальной сети связи LAN.
<См. LAN(diag)-2, Базовая
процедура диагностики.>

ПРОВЕРКА ЗАПУСКА ДВИГАТЕЛЯ.
Переведите замок зажигания в положение START.

Запустился ли
двигатель?

Система иммобилай-
зера исправна.

Проверьте КДН (ECM).
Переходите к шагу 7.

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ КДН.
1) Переведите замок зажигания в положение OFF.
2) Подсоедините Subaru Select Monitor к разъему ка-
нала передачи данных. <См. IM(diag)-7, Subaru Select
Monitor.>
3) Переведите замок зажигания и выключатель элек-
тропитания Subaru Select Monitor в положение ON.
4) Считайте КДН, отображаемый на дисплее.

Отображается
ли на дисплее
какой-либо
КДН?

Переходите к шагу 8. Устраните неисправность

в соответствующих уз-
лах и деталях.

ПРОВЕДЕНИЕ ДИАГНОСТИКИ.
1) Произведите проверку при помощи “Процедуры
диагностики с использованием кодов диагностики
неисправностей (КДН)”. <См. IM(diag)-17, Процедура
диагностики с использованием кодов диагностики
неисправностей (КДН).>
2) Устраните причину неисправности.
3) Выполните процедуру очистки памяти.
4) Снова считайте КДН.

Отображается
ли на дисплее
какой-либо
КДН?

Произведите провер-
ку при помощи “Про-
цедуры диагностики с
использованием ко-
дов диагностики не-
исправностей (КДН)”.
<См. IM(diag)-17, Про-
цедура диагностики с
использованием ко-
дов диагностики не-
исправностей (КДН).>

Завершите проведение
диагностики.

IM(diag)-3

Общие сведения

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

2. Общие сведения

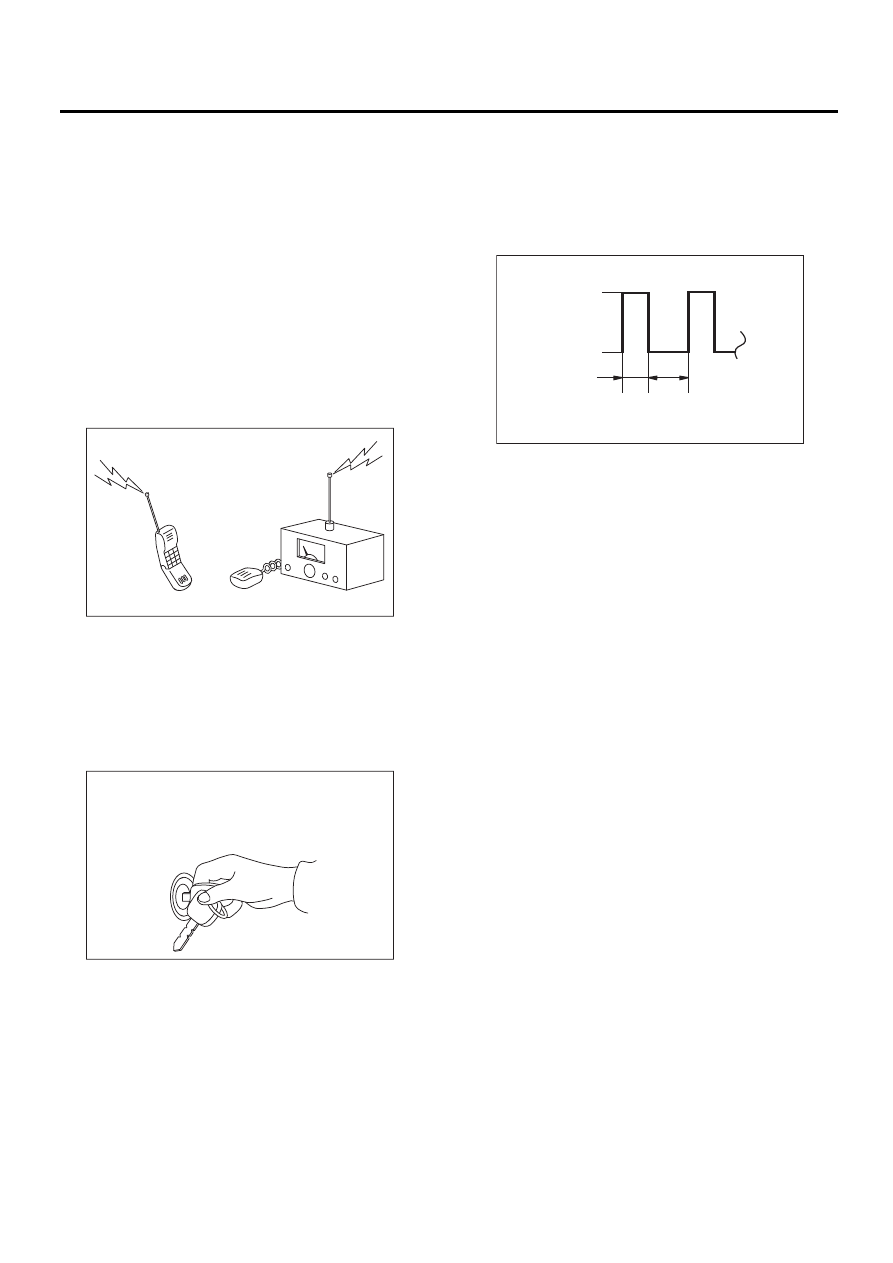

A: ВНИМАНИЕ

ОСТОРОЖНО:
• Запрещается подключение электричес-
ких тестеров к жгутам проводов или цепям
разъемов системы подушек безопасности.
• Соблюдайте осторожность, чтобы не пов-
редить жгут проводов системы подушек бе-
зопасности.
• Осуществляя диагностику отдельных уз-
лов, не включайте радиостанции, сотовые
телефоны и другие приборы, излучающие
электромагнитные волны, как внутри авто-
мобиля, так и в непосредственной близости
от него.

• Переводя замок зажигания в положение
ON или OFF в ходе диагностики отдельных
узлов и деталей, не допускайте нахождения
ключей с другими идентификационными
кодами в непосредственной близости от за-
мка зажигания. Если ключ зажигания нахо-
дится в чехле, то перед проведением диа-
гностики извлеките его из чехла.

• При неоднократном переводе замка зажи-
гания в положение ON или OFF в ходе диа-
гностики отдельных узлов и деталей, необ-
ходимо проследить за тем, чтобы время на-
хождения замка зажигания в положении ON
было не менее 5 секунд, а в положении OFF
не менее 8 секунд.

• Если двигатель не запускается зарегист-
рированным ключом зажигания, извлеките
ключ из замка зажигания и сделайте паузу
порядка 1 секунды, пока контрольная лам-
па противоугонной системы не начнет ми-
гать. Затем вновь попытайтесь запустить
двигатель.
• Перед проведением диагностики получи-
те у владельца все ключи от автомобиля.
• Не устанавливайте и не регистрируйте
центральный блок управления другого за-
регистрированного автомобиля для прове-
дения диагностики неисправностей или раз-
личных проверок.

IM-00211

IM-00212

(1) Положение замка зажигания

(2) с

IM-00003

OFF

(2)

(1)
