Subaru B9 Tribeca (2007 год). Руководство - часть 478

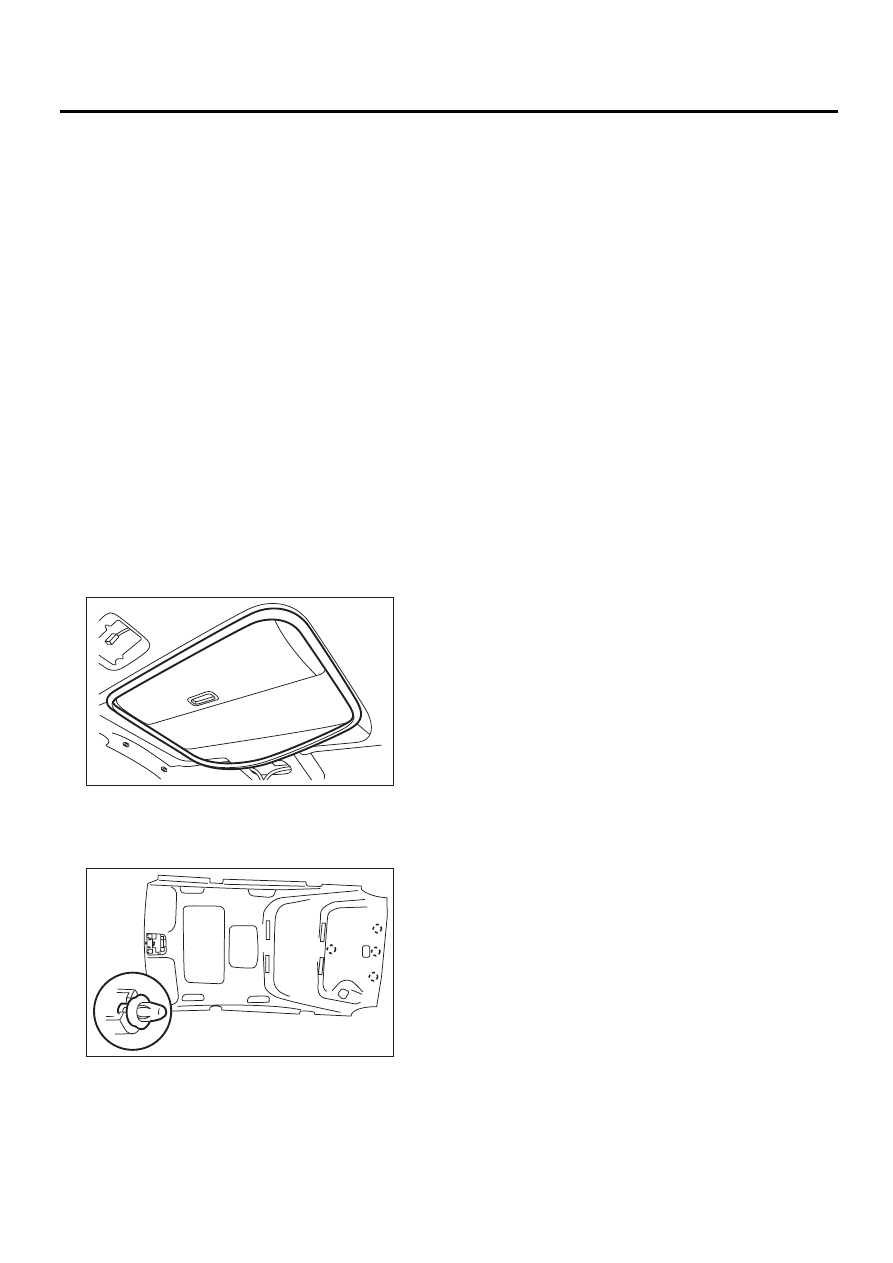

EI-50

Внутренняя отделка крыши

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

23.Внутренняя отделка

крыши

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулято-
ра.
2) Снимите фонарь точечной подсветки. <См.
LI-32, СНЯТИЕ, Фонарь точечной подсветки.>
3) Снимите плафон освещения салона или раз-
влекательный центр для пассажиров задних
сидений (модель с развлекательным центром
для пассажиров задних сидений). <См. LI-33,
СНЯТИЕ, Плафон освещения салона.>
4) Снимите солнцезащитный козырек. <См. EI-

48, СНЯТИЕ, Солнцезащитный козырек.>
5) Снимите поручень. <См. EI-49, СНЯТИЕ, По-
ручень.>
6) Снимите верхнюю внутреннюю отделку пе-
редней и средней стойки. <См. EI-43, СНЯТИЕ,
Внутренняя боковая отделка.>
7) Снимите нижнюю часть внутренней отделки
задней четверти. <См. EI-45, СНЯТИЕ, Внут-
ренняя отделка задней четверти.>
8) Снимите внутреннюю отделку проема люка.
(Модель с люком в крыше)

9) Снимите фиксаторы, каждый жгут прово-
дов, вытяните ремень безопасности централь-
ного сиденья и снимите внутреннюю отделку
крыши.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00501

EI-01354

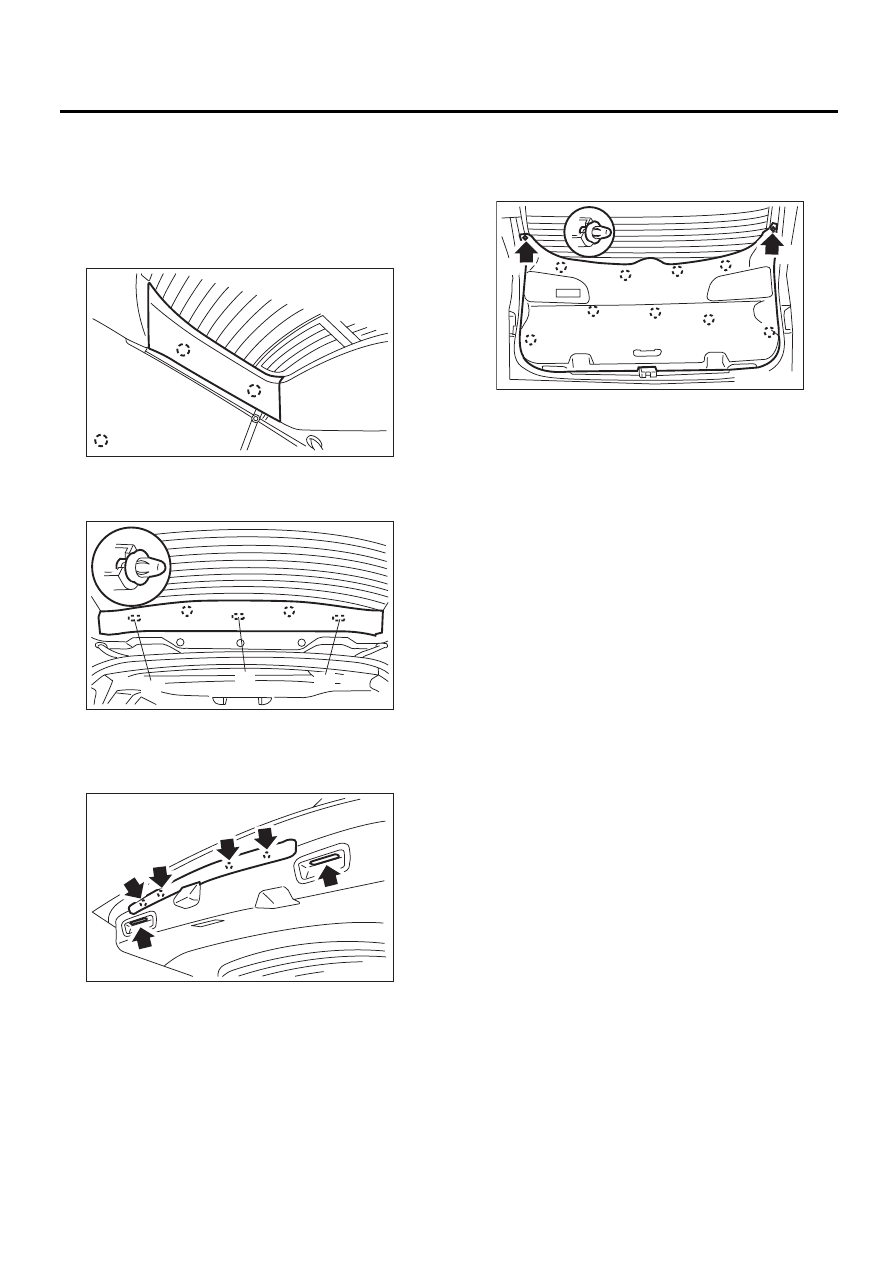

EI-51

Внутренняя отделка дверцы багажного отсека

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

24.Внутренняя отделка

дверцы багажного отсека

A: СНЯТИЕ

1) Снимите зажимные лапки (A) и снимите
внутреннюю отделку стойки дверцы багажного
отсека.

2) Снимите фиксаторы и зажимные лапки (А),
после чего снимите верхнюю отделку дверцы
багажного отсека.

3) Снимите накладку внутренней ручки и от-
верните внутренний винт.
4) Отверните уплотнитель и снимите фиксато-
ры.

5) Снимите фиксаторы (А), отсоедините разъ-
ем плафона освещения дверцы багажного от-
сека, после чего снимите нижнюю отделку
дверцы багажного отсека.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00670

:(A)

EI-01358

(A)

(A)

(A)

EI-01359

EI-01360

(A)

(A)

EI-52

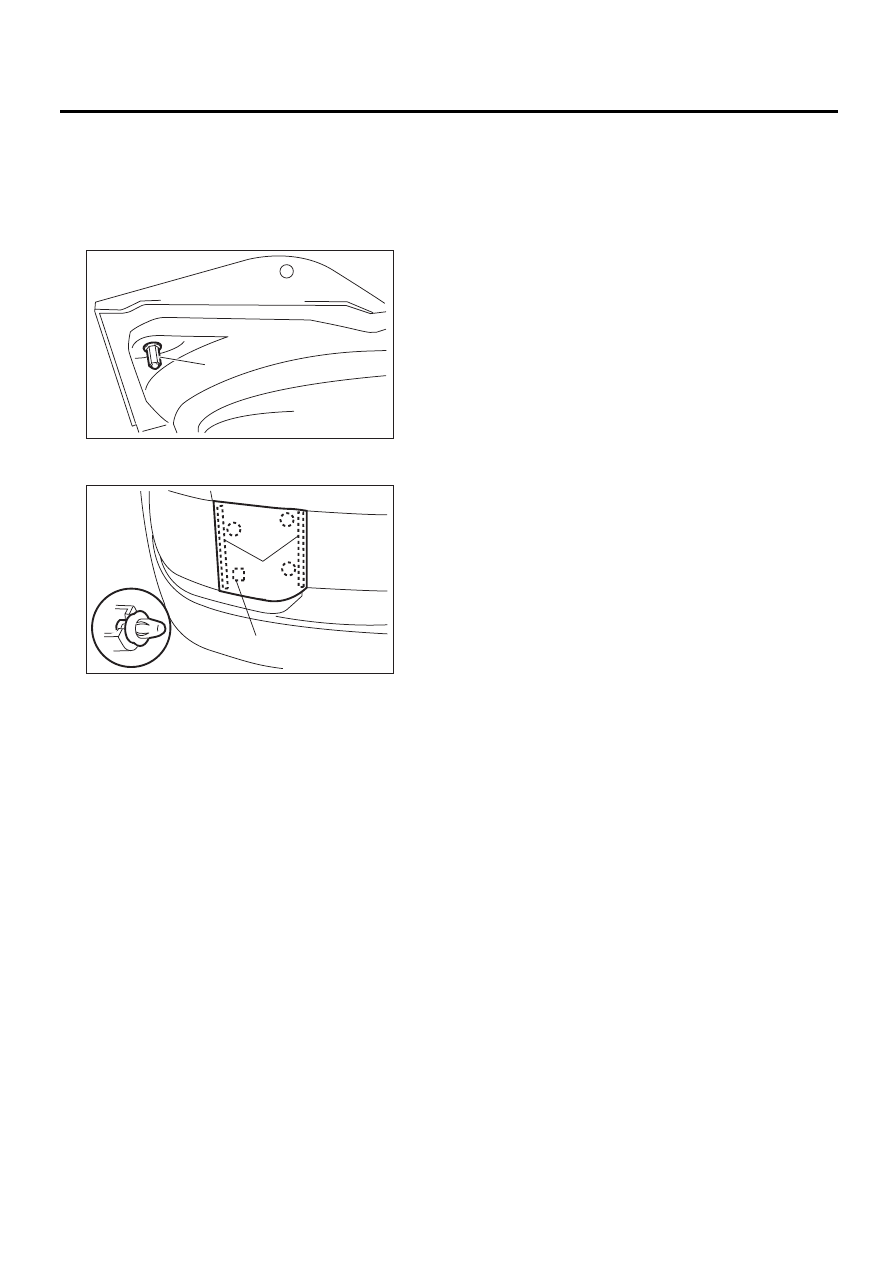

Декоративная накладка дверцы багажного отсека

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

25.Декоративная накладка

дверцы багажного отсека

A: СНЯТИЕ

1) Отверните шестигранную колпачковую гай-
ку (А).

2) Снимите декоративную накладку дверцы
багажного отсека.

B: УСТАНОВКА

Установку производите в порядке, обратном
снятию, используя новую двустороннюю ленту.

ПРИМЕЧАНИЕ:
См. процедуру установки боковой декоратив-
ной накладки.

Момент затяжки:

4,5 Нм (5,1 кгс-м, 3,32 фут-фунт)

(A) Шестигранная колпачковая гайка

(B) Двусторонняя клейкая лента

EI-01355

(A)

EI-01356

(B)

(A)

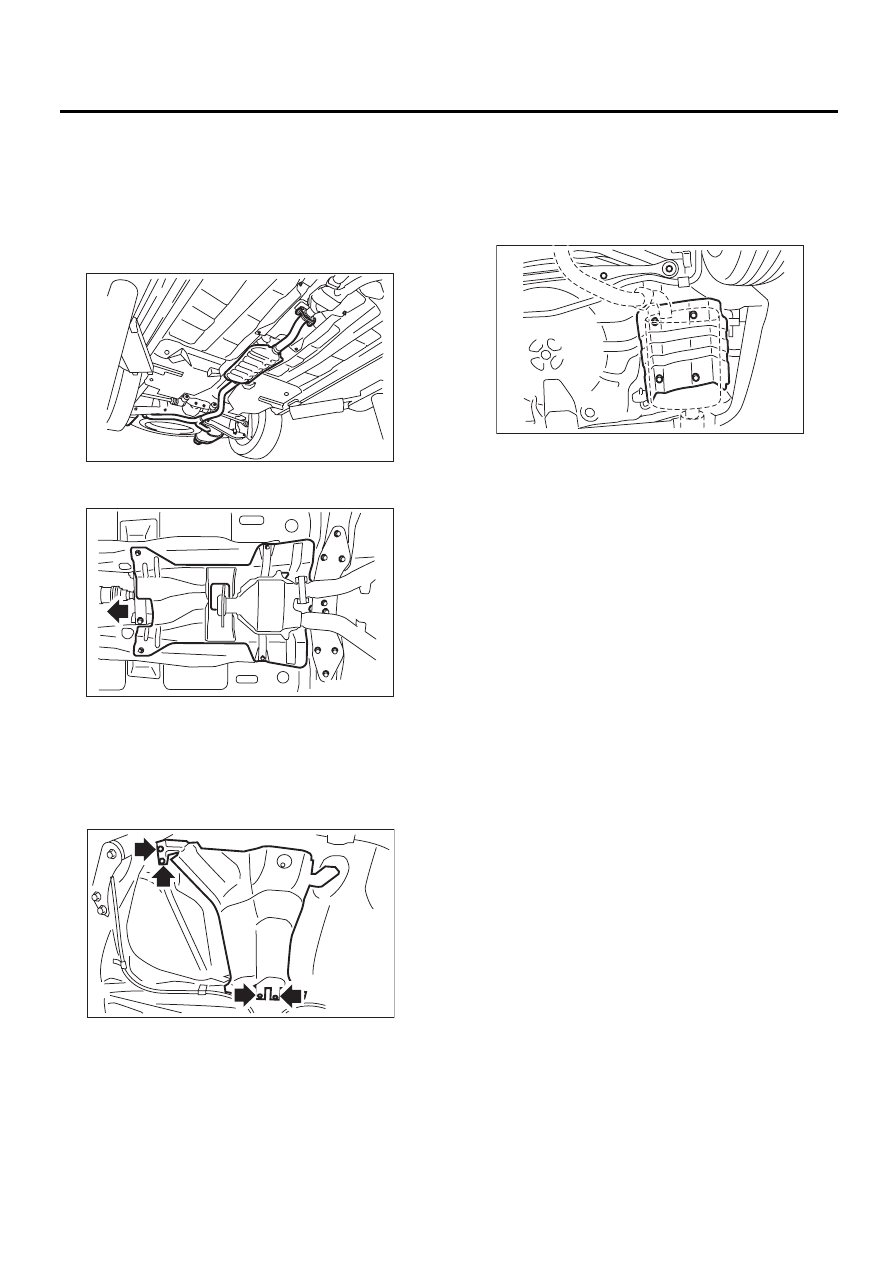

EI-53

Теплозащитный экран

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

26.Теплозащитный экран

A: СНЯТИЕ

1. ПЕРЕДНЯЯ КРЫШКА
ТЕПЛОЗАЩИТНОГО ЭКРАНА

1) Снимите заднюю выхлопную трубу и глуши-
тель.

2) Чтобы снять переднюю крышку теплозащит-
ного экрана, отверните болты.

2. ЦЕНТРАЛЬНАЯ КРЫШКА
ТЕПЛОЗАЩИТНОГО ЭКРАНА

1) Снимите щиток топливного бака. <См. EI-18,
СНЯТИЕ, Щиток топливного бака.>
2) Отверните гайку и болт и снимите централь-
ную крышку теплозащитного экрана.

3. ЗАДНЯЯ КРЫШКА
ТЕПЛОЗАЩИТНОГО ЭКРАНА

1) Снимите глушитель. <См. EX(H6DO)-6, СНЯ-
ТИЕ, Задняя выхлопная труба.>
2) Снимите заднюю крышку теплозащитного
экрана.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

AT-03273

AT-03274

EI-01357

EI-00680
