Внутренняя отделка задней четверти

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

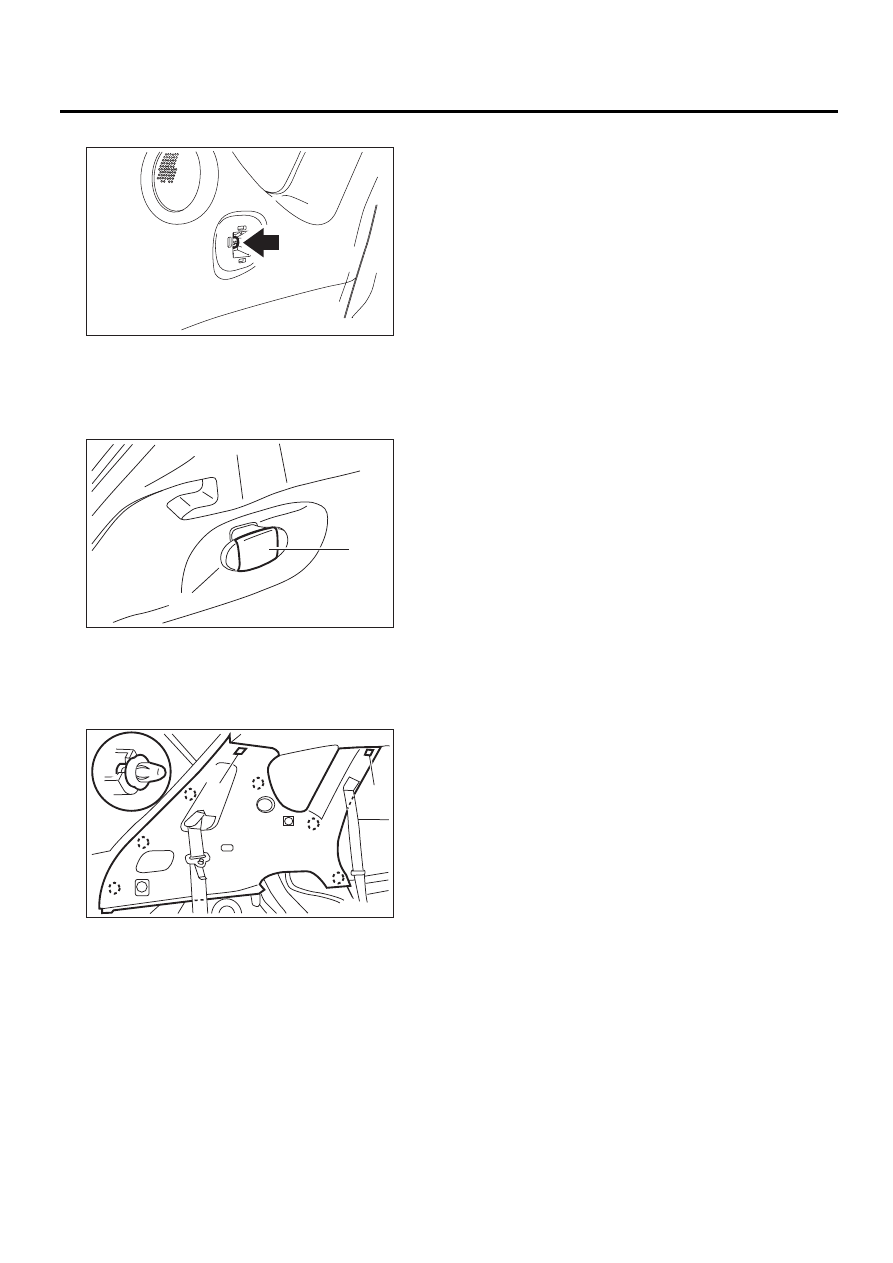

11) Отверните винты.

ПРИМЕЧАНИЕ:
На моделях, оборудованных третьим рядом си-
дений, предусмотрен колпачок.
12) Снимите крышку (А) и отверните находя-
щиеся внутри болты.

13) Снимите заглушку (А) с верхней части внут-
ренней отделки стойки и отверните находя-
щийся внутри болт.
14) Отсоедините все разъемы и снимите верх-
нюю внутреннюю отделку задней четверти.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01535

(A)

EI-01534

(A)

(A)

EI-01536

EI-47

Напольный коврик

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

20.Напольный коврик

A: СНЯТИЕ

1. НАПОЛЬНЫЙ КОВРИК ПЕРЕДНЕГО
СИДЕНЬЯ

1) Снимите передние сиденья. <См. SE-7, СНЯ-
ТИЕ, Переднее сиденье.>
2) Снимите сиденья второго ряда. <См. SE-12,
СНЯТИЕ, Сиденья второго ряда.>
3) Снимите ящик консоли. <См. EI-38, СНЯТИЕ,
Ящик консоли.>
4) Снимите нижнюю крышку панели приборов.
<См. EI-36, СНЯТИЕ, Нижняя крышка панели
приборов.>
5) Снимите отделение для перчаток. <См. EI-

37, СНЯТИЕ, Отделение для перчаток.>
6) Снимите внутреннюю боковую отделку, ука-
занную ниже. <См. EI-43, СНЯТИЕ, Внутренняя
боковая отделка.>
• Накладку передней двери
• Накладку задней двери
• Нижнюю внутреннюю отделку передней
стойки
• Нижнюю внутреннюю отделку средней стой-
ки
7) Снимите накладку внутренней ручки двери.
<См. SL-38, СНЯТИЕ, Внутренние ручки две-
рей.>
8) Снимите блок системы навигации. <См. ET-

24, СНЯТИЕ, Блок системы навигации.>

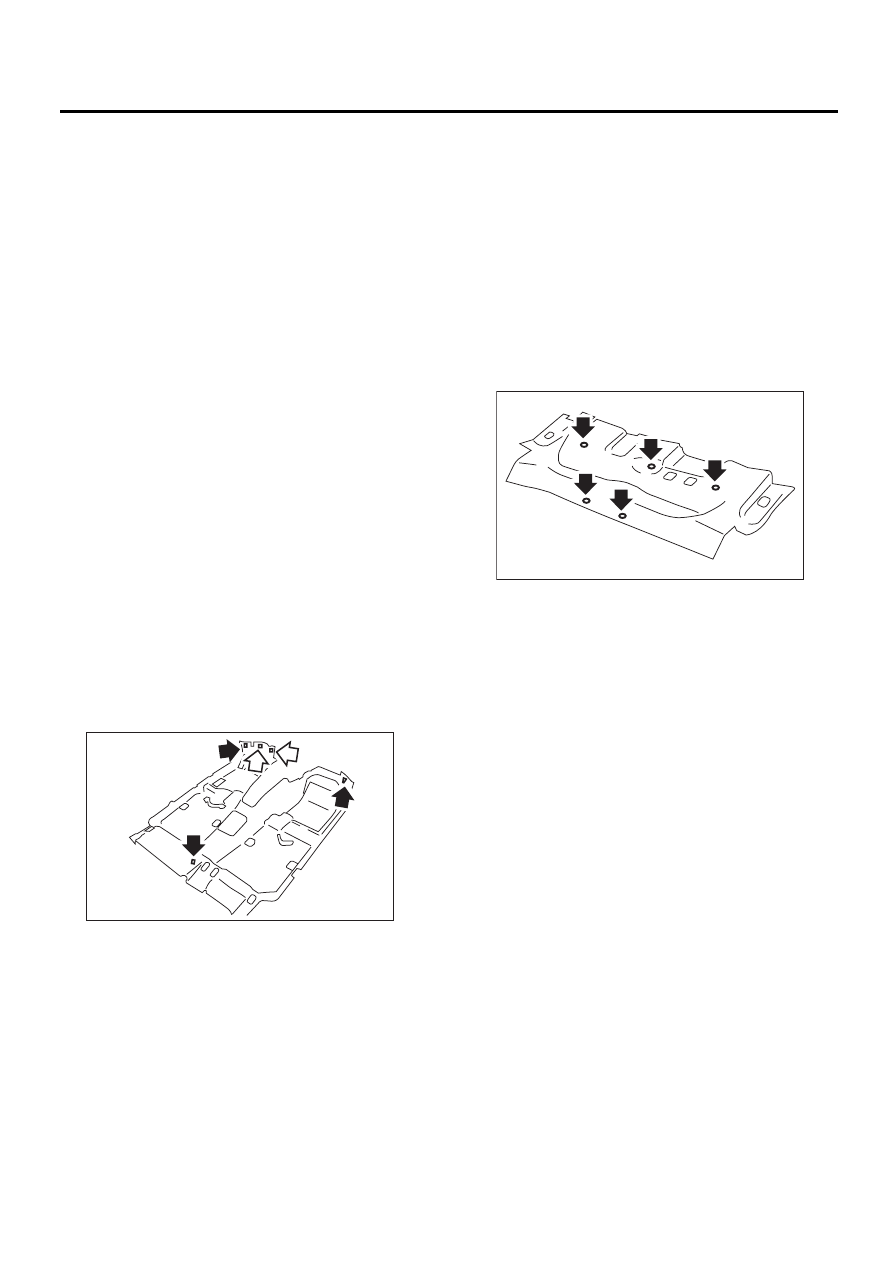

9) Снимите фиксаторы, после чего снимите на-
польные коврики передних сидений.

ПРИМЕЧАНИЕ:
На модели с левосторонним управлением пре-
дусмотрены фиксаторы, положение которых
указано стрелками белого цвета.

2. НАПОЛЬНЫЙ КОВРИК ЗАДНЕГО
СИДЕНЬЯ

1) Снимите сиденья второго ряда. <См. SE-12,
СНЯТИЕ, Сиденья второго ряда.>
2) Снимите сиденья третьего ряда. (семимест-
ная модель)<См. SE-18, СНЯТИЕ, Сиденья тре-
тьего ряда.>
3) Снимите багажный ящик (передний)  (пяти-
местная модель).
4) Снимите нижнюю часть внутренней отделки
задней четверти. <См. EI-45, СНЯТИЕ, Внут-
ренняя отделка задней четверти.>
5) Снимите фиксаторы, после чего снимите на-
польные коврики задних сидений.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Надежно закрепите коврик при помощи
крючка и фиксатора.
• Плотно вставьте кромку коврика в канавку
крышки порога.

EI-01706

EI-01352

EI-48

Солнцезащитный козырек

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

21.Солнцезащитный козырек

A: СНЯТИЕ

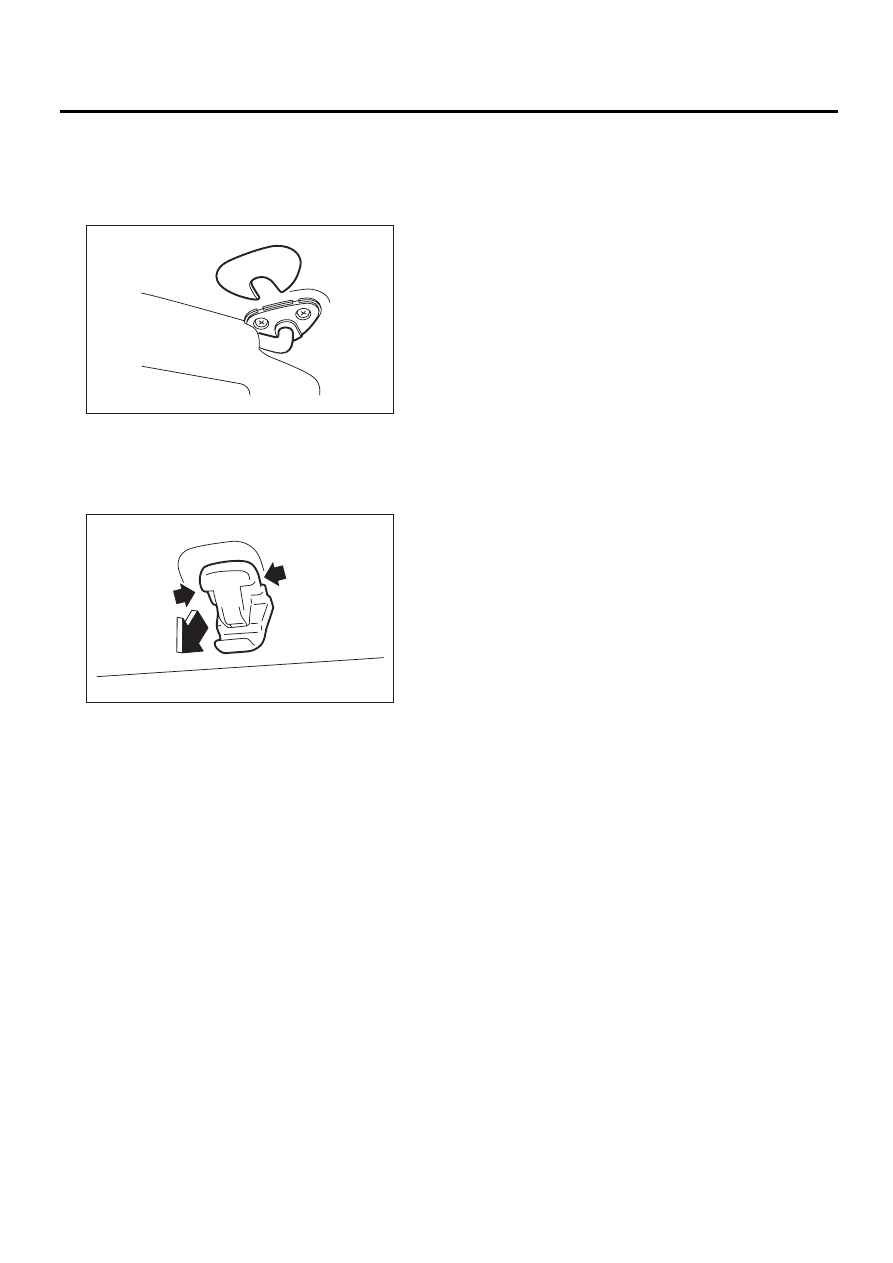

1) Снимите крышку, отверните крепежные
винты и снимите солнцезащитный козырек.

2) Отсоедините разъем. (Модель с подсветкой
аксессуарного зеркальца)
3) Нажимая (А) с обеих сторон при помощи от-
вертки с плоским жалом, потяните крюк солн-
цезащитного козырька, чтобы снять его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00661

EI-00662

(A)

(A)

EI-49

Поручень

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

22.Поручень

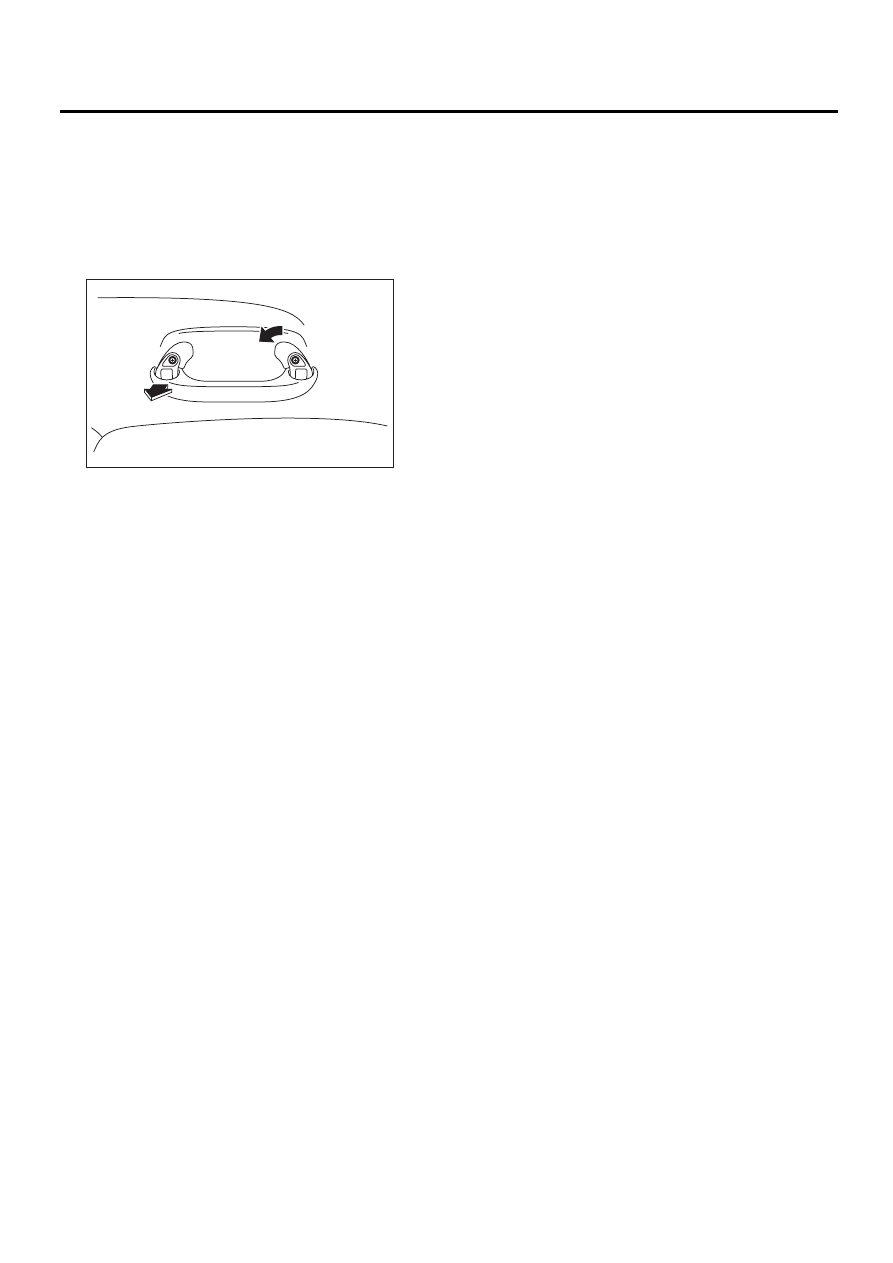

A: СНЯТИЕ

1) Снимите заглушку винта и отверните нахо-
дящийся внутри винт.
2) Потяните на себя левую сторону поручня и
поверните его правую сторону против часовой
стрелки, чтобы снять его.

3) Снимите внутреннюю отделку крыши. <См.
EI-50, СНЯТИЕ, Внутренняя отделка крышки.>
4) Отверните болты и снимите кронштейн по-
ручня.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Обязательно вставьте прокладку в кронш-
тейн поручня.
Если поручень установлен без прокладки,
его возврат в исходное положение будет за-
труднен.

EI-00809
