Subaru B9 Tribeca (2007 год). Руководство - часть 476

EI-42

Узел панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

2. ОПОРНАЯ БАЛКА РУЛЕВОЙ
КОЛОНКИ

1) Временно затяните опорную балку рулевой
колонки болтами, после чего проложите жгут
проводов.
2) Убедитесь, что педали не мешают друг дру-
гу, после чего затяните каждый болт.

Момент затяжки:

25 Нм (25,5 кгс-м, 18 фунт-сила фут)

3) Установка производится в порядке, обрат-
ном порядку снятия.

3. УЗЕЛ ПАНЕЛИ ПРИБОРОВ

1) Вставьте согласующие штыри (3 точки) в
верхней части панели приборов в прокладку
(A) и (B) со стороны панели кузова.

2) Убедитесь в том, что согласующие штыри
вставлены надежно, после чего проложите
жгут проводов.
3) Временно затяните опорную балку рулевой
колонки болтами, после чего проложите жгут
проводов.
4) Убедитесь, что педали не мешают друг дру-
гу, после чего затяните каждый болт.

Момент затяжки:

25 Нм (25,5 кгс-м, 18 фунт-сила фут)

5) Установка производится в порядке, обрат-
ном порядку снятия.

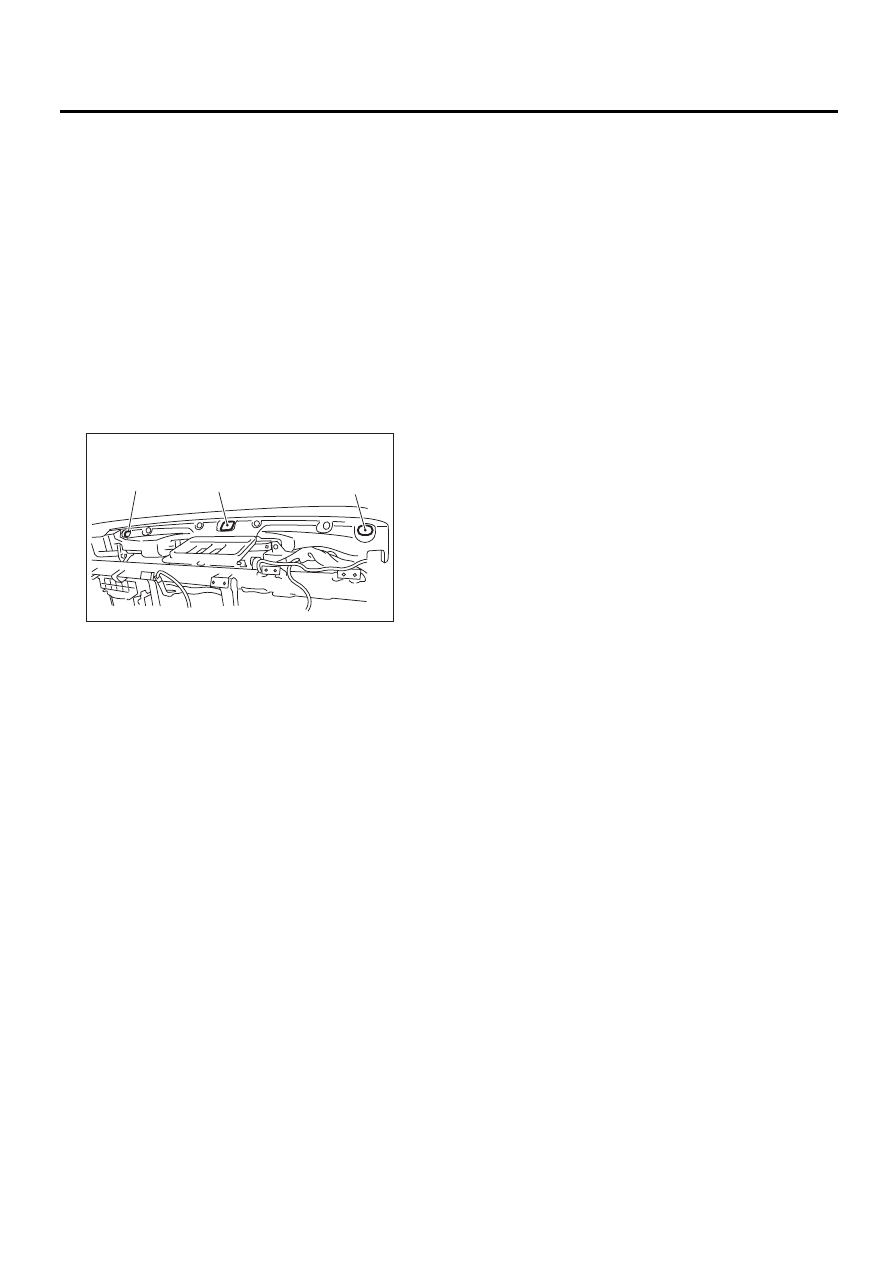

EI-00621

(B)

(B)

(A)

EI-43

Боковая внутренняя отделка

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

18.Боковая внутренняя

отделка

A: СНЯТИЕ

1. ВЕРХНЯЯ ВНУТРЕННЯЯ ОТДЕЛКА
ПЕРЕДНЕЙ СТОЙКИ

1) Снимите заглушку (А) с верхней части внут-
ренней отделки стойки и отверните находя-
щийся внутри болт.
2) Снимите верхнюю внутреннюю отделку пе-
редней стойки.

2. НАКЛАДКА ПЕРЕДНЕЙ ДВЕРИ

1) Снимите накладку передней двери.

2) Снимите наружную накладку.

3. НИЖНЯЯ ВНУТРЕННЯЯ ОТДЕЛКА
ПЕРЕДНЕЙ СТОЙКИ

1) Накладка передней двери
2) Снимите фиксатор и снимите внутреннюю
отделку передней стойки.

4. НАКЛАДКА ЗАДНЕЙ ДВЕРИ

1) Снимите фиксаторы и высвободите зажим-
ные лапки на обратной стороне накладки, пос-
ле чего снимите накладку задней двери.

2) Снимите наружную накладку.

(A) Зажимная лапка

(A) Зажимная лапка

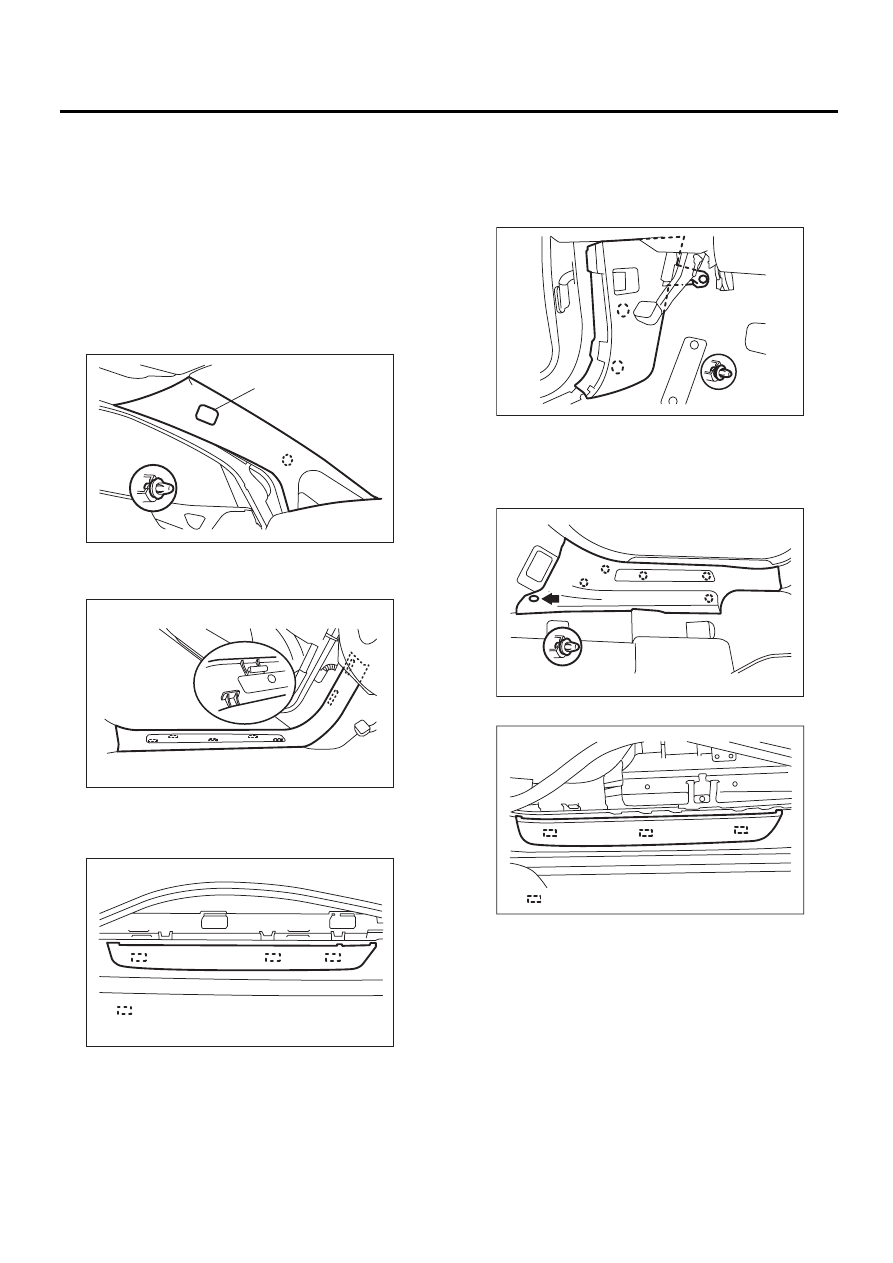

EI-01707

(A)

EI-01335

EI-01342

: (A)

(A) Зажимная лапка

EI-01336

EI-01337

EI-01343

: (A)

EI-44

Боковая внутренняя отделка

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

5. НИЖНЯЯ ВНУТРЕННЯЯ ОТДЕЛКА
СРЕДНЕЙ СТОЙКИ

1) Снимите накладку передней двери.
2) Снимите накладку задней двери.
3) Снимите фиксатор и снимите нижнюю внут-
реннюю отделку средней стойки.

6. ВЕРХНЯЯ ВНУТРЕННЯЯ ОТДЕЛКА
СРЕДНЕЙ СТОЙКИ

1) При снятии деталей со стороны переднего
пассажира, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд пе-
ред началом проведения работ.
2) Снимите накладку передней двери.
3) Снимите накладку задней двери.
4) Снимите нижнюю внутреннюю отделку
средней стойки.
5) Чтобы снять болт нижнего узла крепления
ремня безопасности, отверните напольный
коврик.

6) Отсоедините разъем датчика натяжения
ремня со стороны сиденья переднего пассажи-
ра.

7) Снимите заглушку (А) с верхней части внут-
ренней отделки стойки и отверните находя-
щийся внутри болт.
8) Снимите фиксатор и снимите верхнюю внут-
реннюю отделку средней стойки.

B: УСТАНОВКА

Установите внутреннюю боковую отделку в
порядке, обратном снятию.

ПРИМЕЧАНИЕ:
Устанавливая внутреннюю боковую отделку,
обязательно убедитесь в том, что фиксаторы и
крючки соответствуют отверстиям в кузове
автомобиля перед тем, как устанавливать эти
детали.

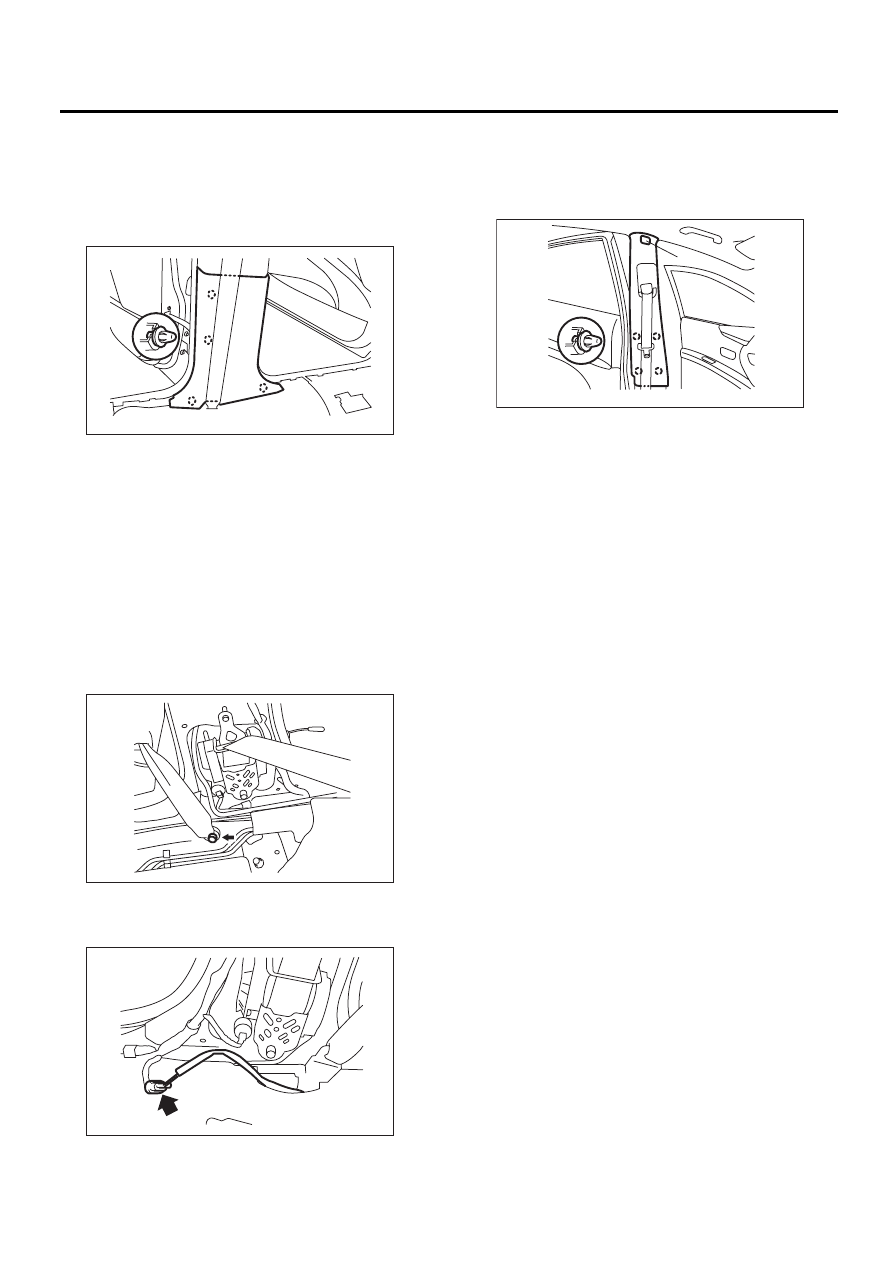

EI-01338

EI-01341

EI-01340

EI-01339

(A)

EI-45

Внутренняя отделка задней четверти

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

19.Внутренняя отделка

задней четверти

A: СНЯТИЕ

1) Снимите сиденья третьего ряда. <См. SE-18,
СНЯТИЕ, Сиденья третьего ряда.>
2) Снимите накладку задней двери. <См. EI-43,
НАКЛАДКА ЗАДНЕЙ ДВЕРИ, СНЯТИЕ, Внут-
ренняя боковая отделка.>
3) Снимите крышку нижнего узла крепления
ремня безопасности.

4) Снимите напольный коврик багажного отсе-
ка и ящик с инструментами.
5) Снимите концевую напольную накладку ба-
гажного отсека.

6) Снимите заглушку и отверните находящиеся
внутри болты.

7) Снимите нижнюю часть внутренней отделки
задней четверти.

8) Снимите верхнюю часть внутренней отде-
лки задней четверти.

9) Отверните болты нижних узлов крепления
ремней безопасности второго ряда сидений.

10) Отверните болты верхних и нижних узлов
крепления ремней безопасности третьего ряда
сидений.

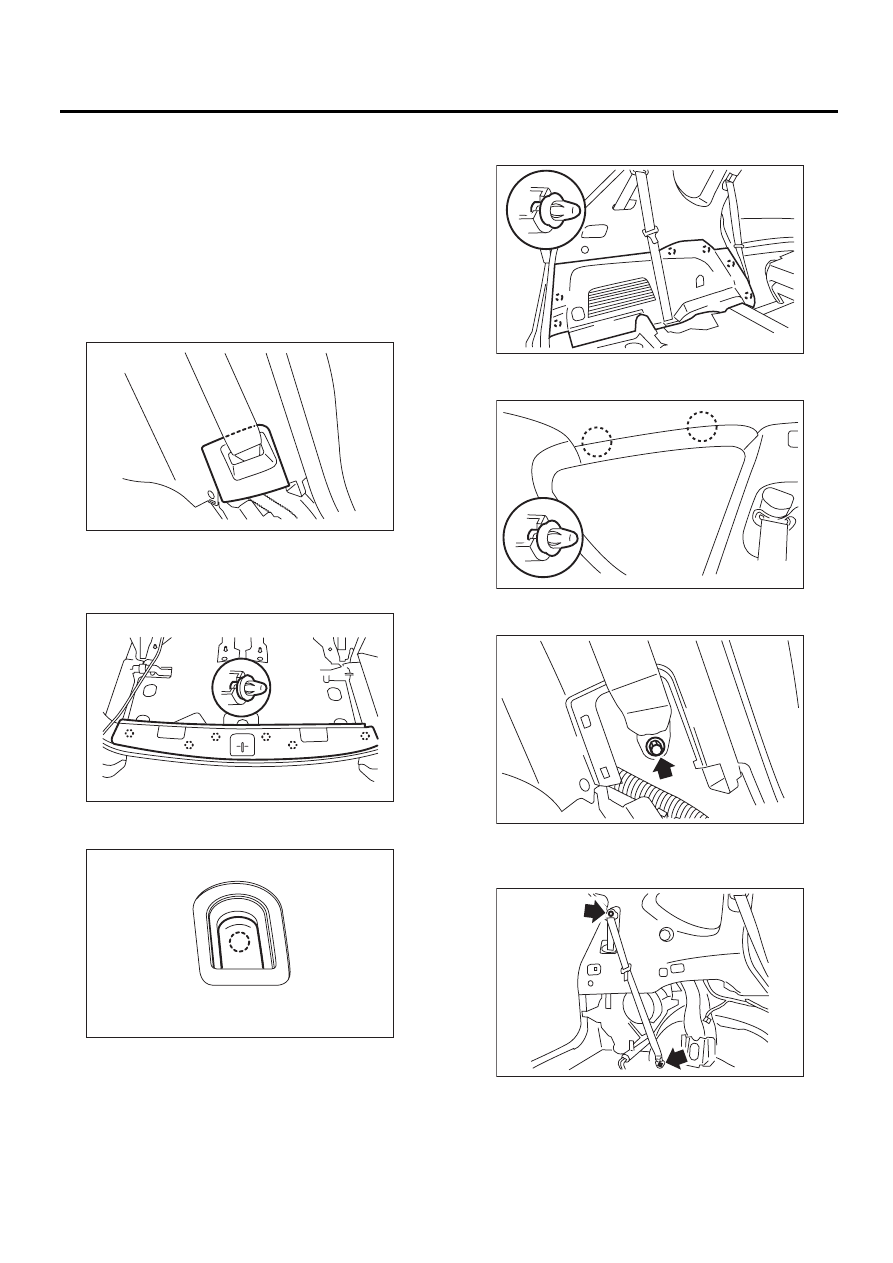

EI-01344

EI-01345

EI-01346

EI-01347

EI-01353

EI-01348

EI-01349
