SR-2

Общие сведения

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

1. Общие сведения

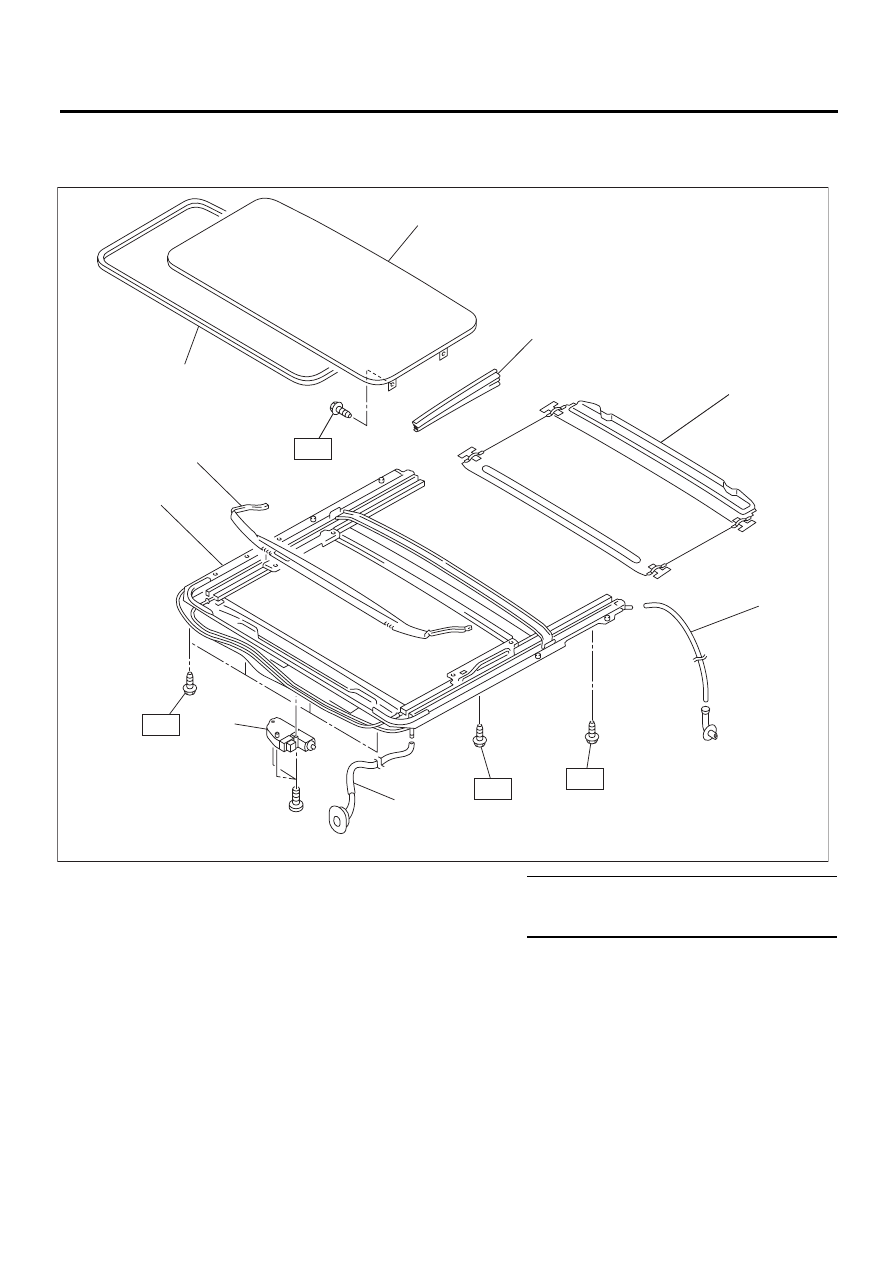

A: УЗЕЛ

(1)

Стеклянный люк

(5)

Дренажная трубка

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(2)

Уплотнитель

(6)

Узел электродвигателя

T1: 4,5 (0,46, 3,3)

(3)

Накладка

(7)

Узел рамы

T2: 6,0 (0,61, 4,4)

(4)

Солнцезащитная шторка

(8)

Дефлектор





SR-00125

(1)

(2)

(3)

(4)

(5)

(5)

(6)

(7)

T1

(8)

T2

T2

T2

SR-3

Общие сведения

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

B: ОСТОРОЖНО

• Перед тем как приступить к разборке или
сборке деталей, убедитесь в том, что провод
массы отсоединен от аккумулятора. Перед за-
меной аудиосистемы, блока управления и дру-
гих устройств, снабженных функцией памяти,
запишите содержимое памяти до отсоедине-
ния провода массы от аккумулятора. В против-
ном случае содержимое памяти сотрется.
• Соберите детали в порядке, обратном раз-
борке, если не указан иной способ.
• Отрегулируйте детали в соответствии с тех-
ническими требованиями, приведенными в ру-
ководстве.
• Во время сборки надежно подсоедините
разъемы.
• После сборки убедитесь в том, что функцио-
нальные элементы работают без помех.

C: ПОДГОТОВКА ИНСТРУМЕНТА

1 ИНСТРУМЕНТЫ ОБЩЕГО
НАЗНАЧЕНИЯ

НАИМЕНОВА-
НИЕ ИНСТРУ-

МЕНТА

КОММЕНТАРИИ

Тестер цепи

Используется для измерения сопро-
тивления и напряжения.

Насадка TORX

®



T20

Используется для снятия стеклянно-
го люка и солнцезащитной шторки.

SR-4

Система управления люком

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

2. Система управления люком

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ЛЮК

<См. WI-243, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система управления люком.>

B: ПРОВЕРКА

• Сбой при смене направления движения стеклянного люка во время движения по неровной дороге.
Стеклянный люк имеет функцию автоматического обратного хода. Если усилие воздействия на
стеклянный люк превышает определенную величину, направление движения люка изменяется на
обратное, и люк останавливается. Если во время движения по ухабистой дороге вы открываете или
закрываете стеклянный люк, то вибрация воспринимается им как усилие воздействия, в результа-
те чего может произойти несанкционированное изменение направления движения. Если произошло
несанкционированное изменение направления движения, необходимо выполнить следующую опе-
рацию инициализации.

1. ОПЕРАЦИЯ ИНИЦИАЛИЗАЦИИ

1) Наклоните стеклянный люк вверх.
2) Отпустите переключатель, после чего нажмите переключатель наклона и удерживайте в нажа-
том положении в течение 15 секунд.
3) Когда стеклянный люк немного поднимется и возвратится в положение наклона вверх, на мгно-
вение отпустите переключатель. (Инициализация функции определения положения люка)
4) Повторное нажатие и удерживание переключателя наклона в нажатом положении в течение 5
секунд после его отпускания приведет к автоматическому наклону люка вниз/отведению в откры-
тое положение/отведению в закрытое положению. (Через 5 секунд функция определения положе-
ния отменяется.)
5) Операция инициализации завершена.

Проявление неисправности

Порядок проверки

Протечка воды

1. Проверьте качество уплотнения панели крыши и стеклянного люка.
2. Проверьте дренажную трубку на предмет забивания.
3. Проверьте уплотнение рамы люка на предмет неплотного прилегания
к кузову.

Гул, шум ветра и другой шум

1. Проверьте стеклянный люк и панель крыши на предмет увеличенного
зазора.
2. Проверьте, не увеличен ли зазор между солнцезащитной шторкой и
внутренней отделкой крыши.

Чрезмерный шум электродвигателя

1. Проверьте, не ослабло ли крепление электродвигателя.
2. Проверьте шестерни и подшипники на предмет износа.
3. Проверьте трос на предмет износа.
4. Проверьте трубку троса на предмет деформации.

Неисправность в работе люка
(Электродвигатель работает нормально.)

1. Проверьте направляющую на наличие посторонних частиц.
2. Проверьте направляющую на предмет неверной установки.
3. Проверьте, не мешают ли узлы и детали друг другу.
4. Проверьте ползун троса на предмет прихватывания.
5. Проверьте трос на предмет неверной установки.

Электродвигатель не вращается или враща-
ется с перебоями.

1. Проверьте, не сгорел ли плавкий предохранитель.
2. Проверьте, правильно ли работает переключатель.
3. Проверьте напряжение на клеммах электродвигателя на предмет со-
ответствия нормативной величине.
4. Проверьте, правильно ли работает реле.
5. Проверьте надежность цепи массы.
6. Проверьте жгут проводов на наличие разрыва в цепи или короткого
замыкания, а клеммы на предмет ненадежности соединения.

Сбой при смене направления движения стек-
лянного люка

Проверьте направляющую на наличие посторонних частиц.

SR-5

Стеклянный люк

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

3. Стеклянный люк

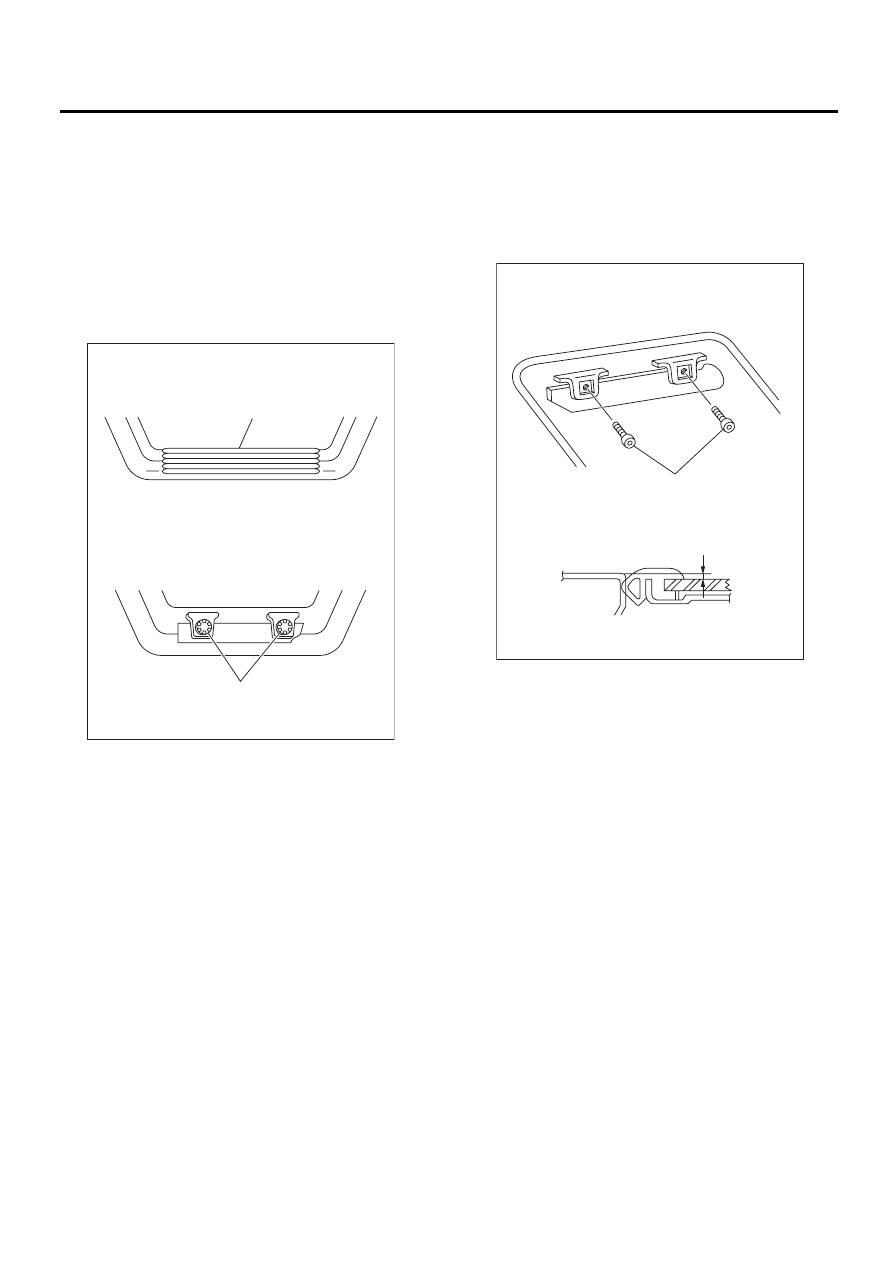

A: СНЯТИЕ

1) Полностью закройте стеклянный люк, после
чего откройте солнцезащитную шторку.
2) Снимите накладку (A), после чего отверните
болты TORX

®

 (B).

ОСТОРОЖНО:
На болты TORX

®

 нанесен клей для резьбо-

вых соединений, поэтому после снятия бол-
тов их нужно заменять новыми.

3) Осторожно снимите стеклянный люк.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: РЕГУЛИРОВКА

Ослабьте болты TORX

®

 (A) крепления стек-

лянного люка, после чего отрегулируйте высо-
ту, перемещая стеклянный люк.
Разница по высоте между стеклянным лю-
ком и панелью крыши L:

2,0

±

1,0 мм (0,079

±

0,039 дюйма)

(A)

(B)

SR-00091

(A)

SR-00117

L
