Subaru B9 Tribeca (2007 год). Руководство - часть 461

SL-40

Цилиндры замков

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

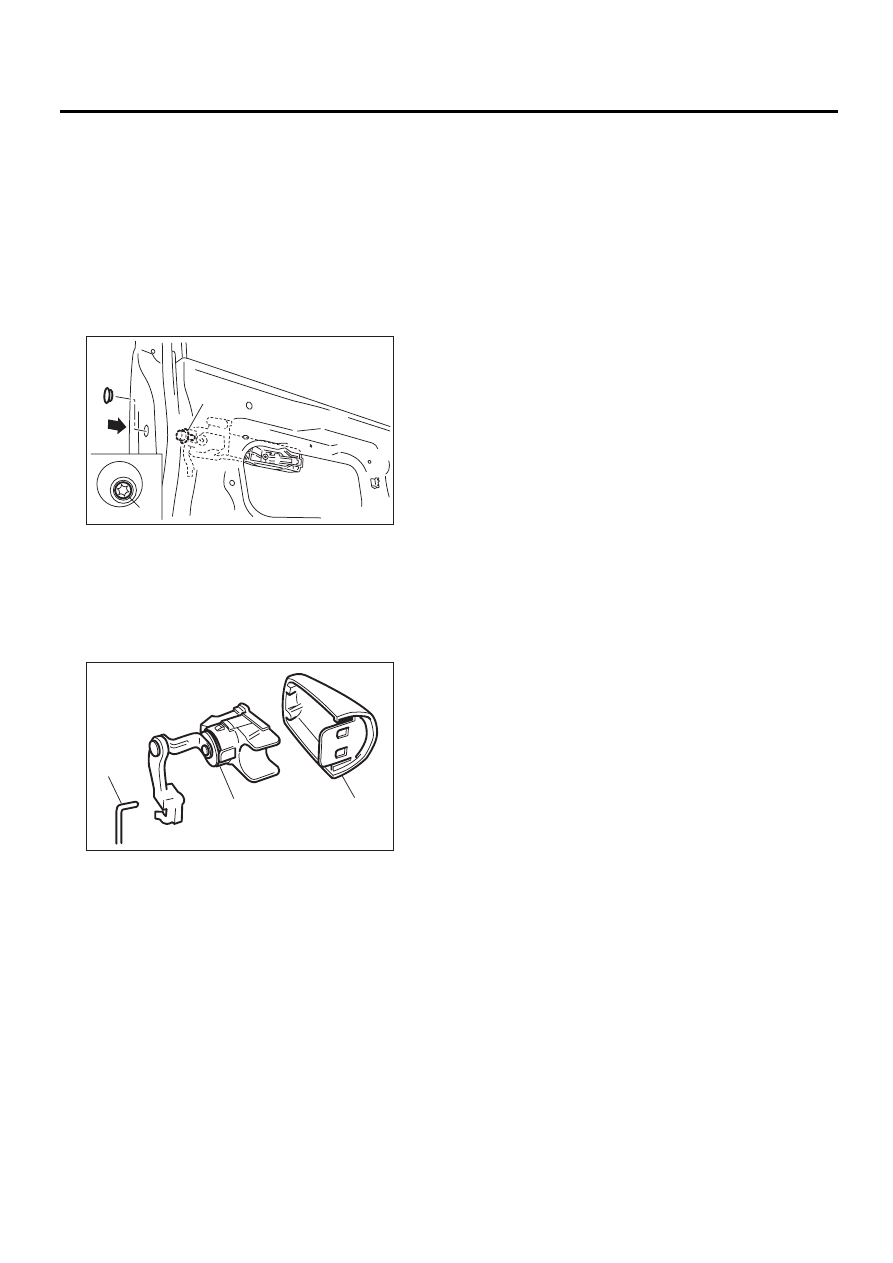

17.Цилиндры замков

A: ЗАМЕНА

1) Поднимите стекло передней двери до упора
вверх.
2) Снимите внутреннюю отделку двери. <См.
EI-35, СНЯТИЕ, Внутренняя отделка двери.>
3) Снимите уплотняющее покрытие.
4) Снимите заглушку у задней части панели
двери.
5) Ослабьте болт (1) и снимите зажим тяги.

6) Снимите цилиндр замка вместе с крышкой
ручки.
7) Отсоедините разъем датчика системы пре-
дупреждения ключа зажигания  (модели с
двойным замком).
8) Снимите цилиндр замка с крышки и замени-
те цилиндр замка.

(1) Соединительная тяга

(2) Цилиндр замка

(3) Крышка наружной ручки двери

(1)

(1)

SL-00454

(1)

(2)

(3)

SL-00455

SL-41

Блок управления системы дистанционного управления замками автомобиля

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

18.Блок управления системы

дистанционного
управления замками
автомобиля

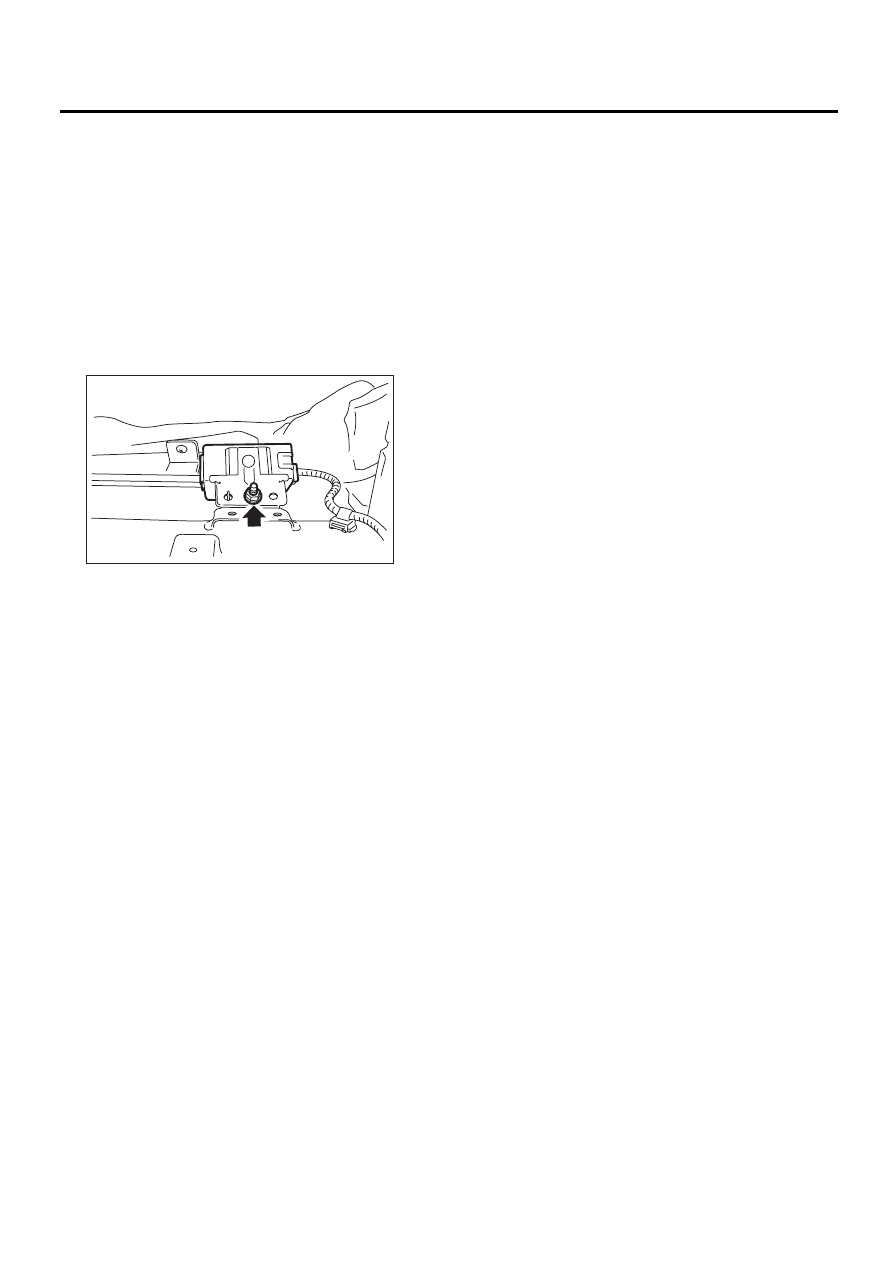

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-

37, СНЯТИЕ, Отделение для перчаток.>
3) Отверните гайку, отсоедините разъем и сни-
мите блок управления системы дистанционно-
го управления замками автомобиля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

SL-00456

SL-42

Центральный блок управления

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

19.Центральный блок

управления

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При снятии центрального блока управления
проверьте следующее.
• При снятии центрального блока управления
проверьте и зафиксируйте текущие настройки.
<См. LAN(diag)-21, ПОДТВЕРЖДЕНИЕ ТЕКУ-
ЩИХ НАСТРОЕК, ПОРЯДОК РАБОТЫ, Subaru
Select Monitor.>
• При снятии центрального блока управления,
при необходимости, установите режим отпира-
ния конкретной двери. <См. SL-14, НАСТРОЙ-
КА ПРЕДПОЧТЕНИЙ ОТПИРАНИЯ, ЭЛЕКТРИ-
ЧЕСКИЕ ПАРАМЕТРЫ, Система дистанцион-
ного управления замками автомобиля.>
При замене центрального блока управления
проверьте следующее.
• Для моделей, оборудованных иммобилайзе-
ром, подготовьте новый ключ иммобилайзера и
пластину идентификатора безопасности.
1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-36, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Отсоедините разъем центрального блока уп-
равления.

ОСТОРОЖНО:
• Не допускайте попадания воды и других
инородных предметов в центральный блок
управления.
• При проведении работ по диагностике
или проверке функций, не устанавливайте и
не регистрируйте детали, относящиеся к им-
мобилайзеру, который уже зарегистриро-
ван на другом автомобиле.

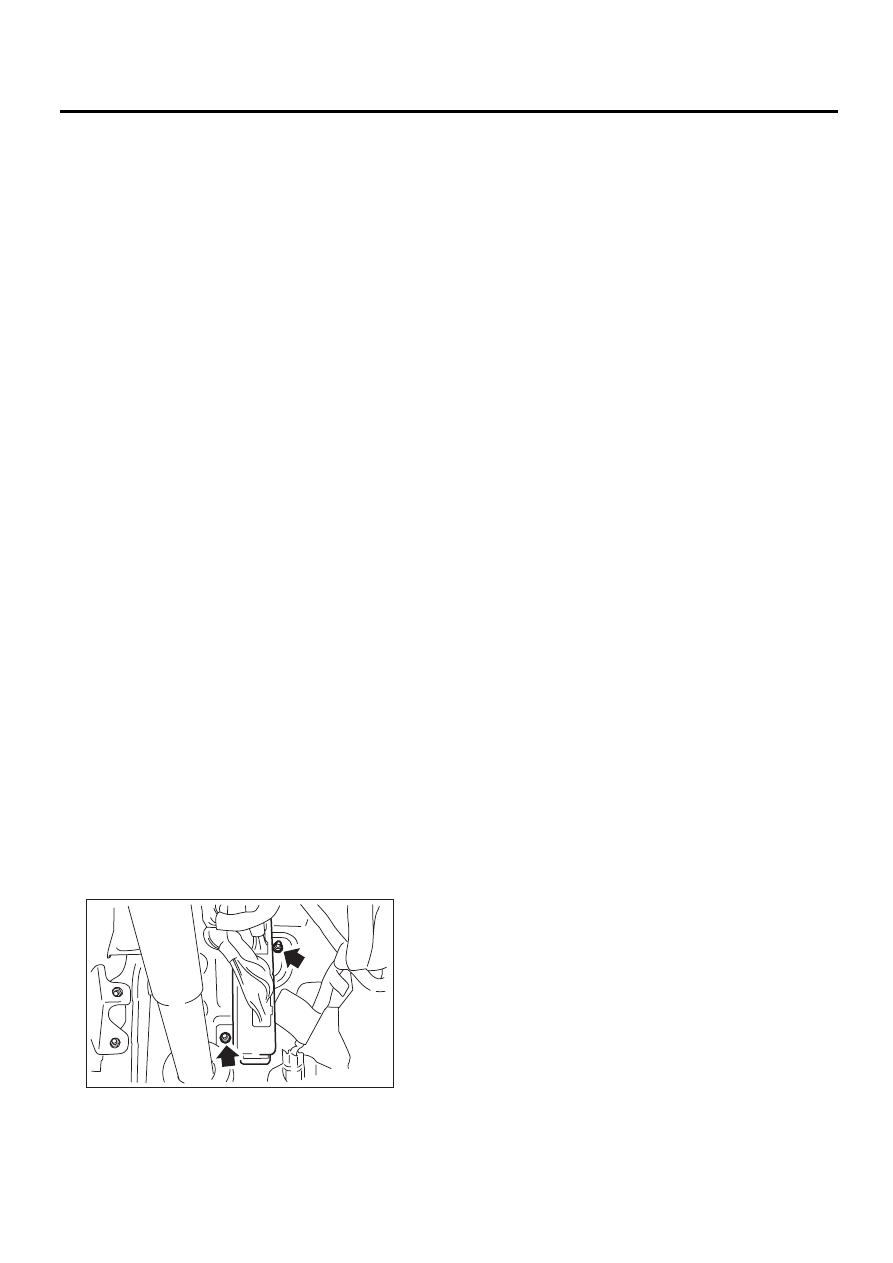

4) Снимите две гайки крепления кронштейна
центрального блока управления и снимите
кронштейн.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• При повторной установке на автомобиль
центрального блока управления необходимо
повторно провести процедуру регистрации им-
мобилайзера.
• После установки убедитесь в том, что на-
стройки центрального блока управления соот-
ветствуют текущим настройкам. <См.
LAN(diag)-21, ПОДТВЕРЖДЕНИЕ ТЕКУЩИХ
НАСТРОЕК, ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

SL-00457

SL-43

Пульт дистанционного управления

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

20.Пульт дистанционного

управления

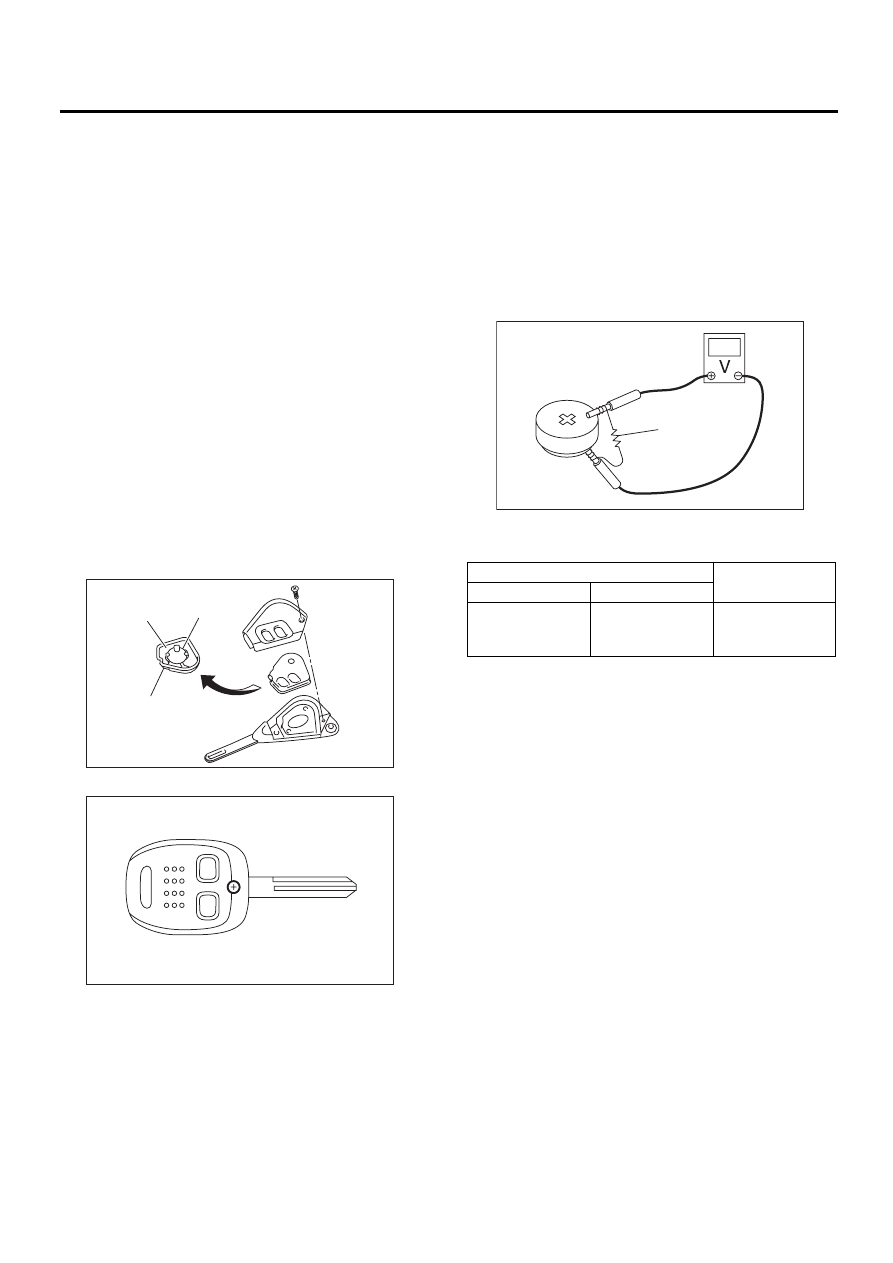

A: СНЯТИЕ

1. БАТАРЕЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Извлеките батарею (1) из пульта дистанцион-
ного управления.

ПРИМЕЧАНИЕ:
Для того чтобы предотвратить повреждение
печатной платы пульта дистанционного управ-
ления статическим электричеством, перед
разборкой пульта дистанционного управления
прикоснитесь рукой к любой стальной поверх-
ности в здании, чтобы разрядить статическое
электричество, накопившееся на теле или
одежде.
1) Отверните винты пульта дистанционного уп-
равления и снимите батарею (1) пульта дистан-
ционного управления.
2) Снимите печатную плату (3) с резинового ос-
нования (2).
• Кроме моделей EK

• Модели EK

B: УСТАНОВКА

1. БАТАРЕЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. БАТАРЕЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Измерьте напряжение между клеммой (+) ба-
тареи пульта дистанционного управления и
клеммой (–).

ПРИМЕЧАНИЕ:
Во время измерения батарея разряжается.
Произведите измерение в течение 5 секунд.

Если напряжение ниже номинального, замени-
те аккумулятор. (Устанавливайте CR1620 или
эквивалент.)

SL-00427

(1)

(3)

(2)

SL-00065

(A) Сопротивление (47 Ом)

Клеммы тестера

Номинальное

значение

(+)

(–)

АККУМУЛЯТОР
Положительная

клемма

АККУМУЛЯТОР

Клемма массы

2,5 — 3,0 В

(A)

SL-00066
