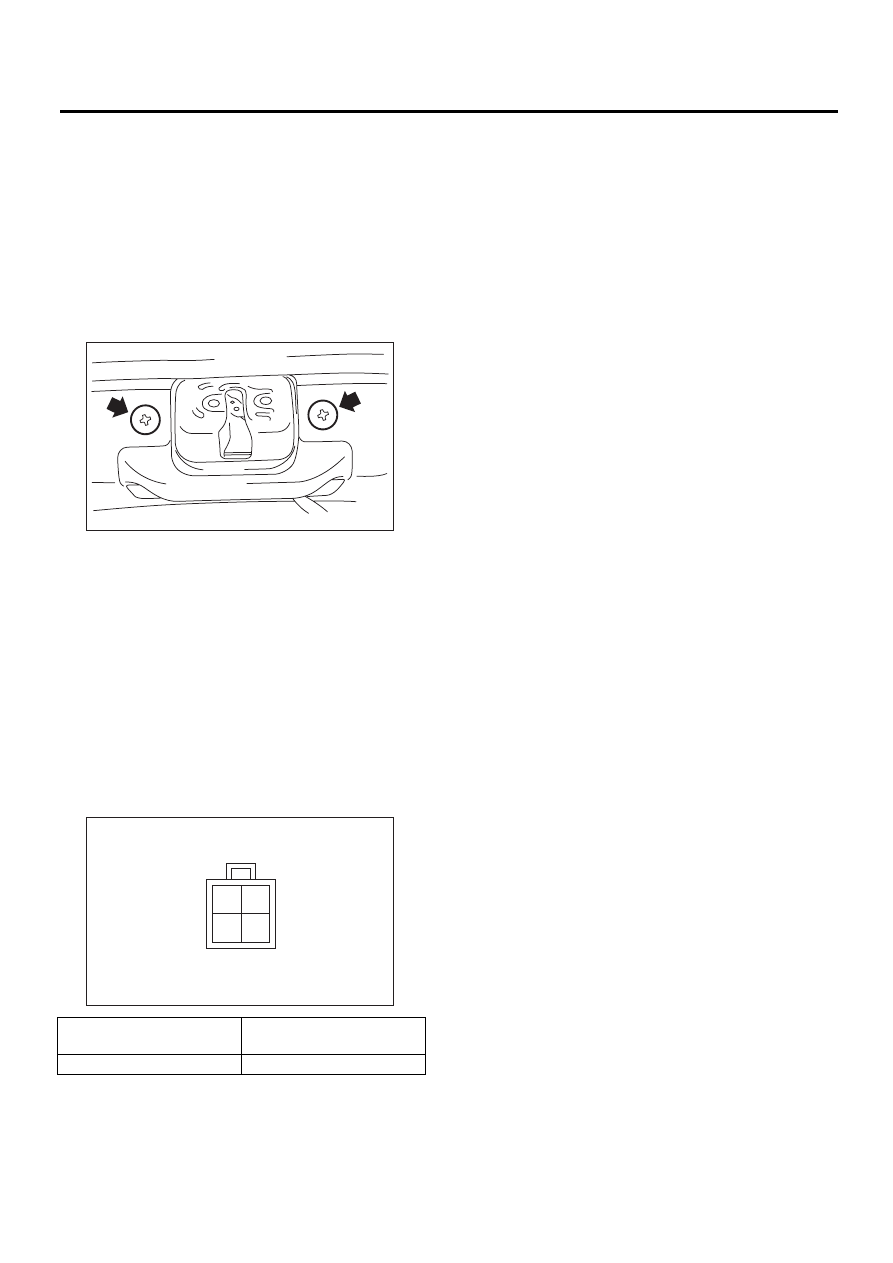

SL-36

Узел замка дверцы багажного отсека

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

13.Узел замка дверцы

багажного отсека

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-51, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
3) Отсоедините разъем жгута проводов узла
замка дверцы багажного отсека.
4) Отверните два винта.

5) Снимите узел замка дверцы багажного отсе-
ка.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки замок
работает нормально.

C: ПРОВЕРКА

1) Отсоедините разъем жгута проводов приво-
да замка дверцы багажного отсека.
2) Подсоедините аккумулятор к клеммам при-
вода замка дверцы багажного отсека.

В случае неисправности замените узел замка
дверцы багажного отсека.

Клемма №

Операции, выполняемые

приводом

№ 1 (+) и № 2 (–)

Запирание

→ Отпирание

SL-00447

2 1
4 3

SL-00449

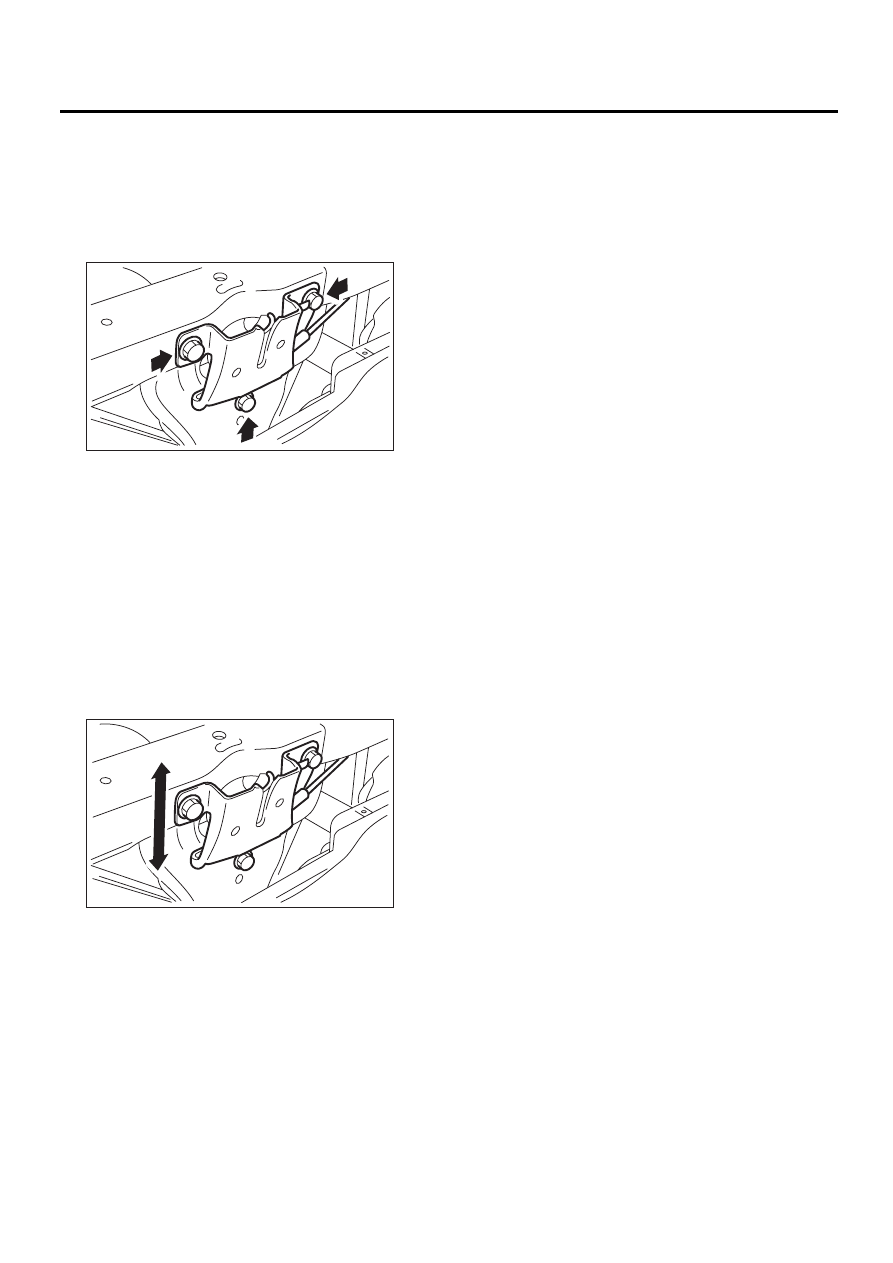

SL-37

Узел замка капота

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

14.Узел замка капота

A: СНЯТИЕ

1) Откройте капот автомобиля.
2) Снимите переднюю крышку двигателя.
3) Отверните болты и затем отсоедините узел
замка капота.

4) Снимите приводной тросик с узла замка.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Нанесите консистентную смазку на подвиж-
ные части.
• Убедитесь в том, что после установки тросик
работает нормально.

C: РЕГУЛИРОВКА

Ослабьте болт и отрегулируйте узел замка,
двигая его вверх и вниз.

D: ПРОВЕРКА

1) Проверьте фиксатор на предмет деформа-
ции или износа.
2) Убедитесь в том, что предохранительный
рычаг перемещается правильно.
3) Проверьте другие рычаги и пружины на на-
личие ржавчины и плавность хода.

SL-00450

SL-00451

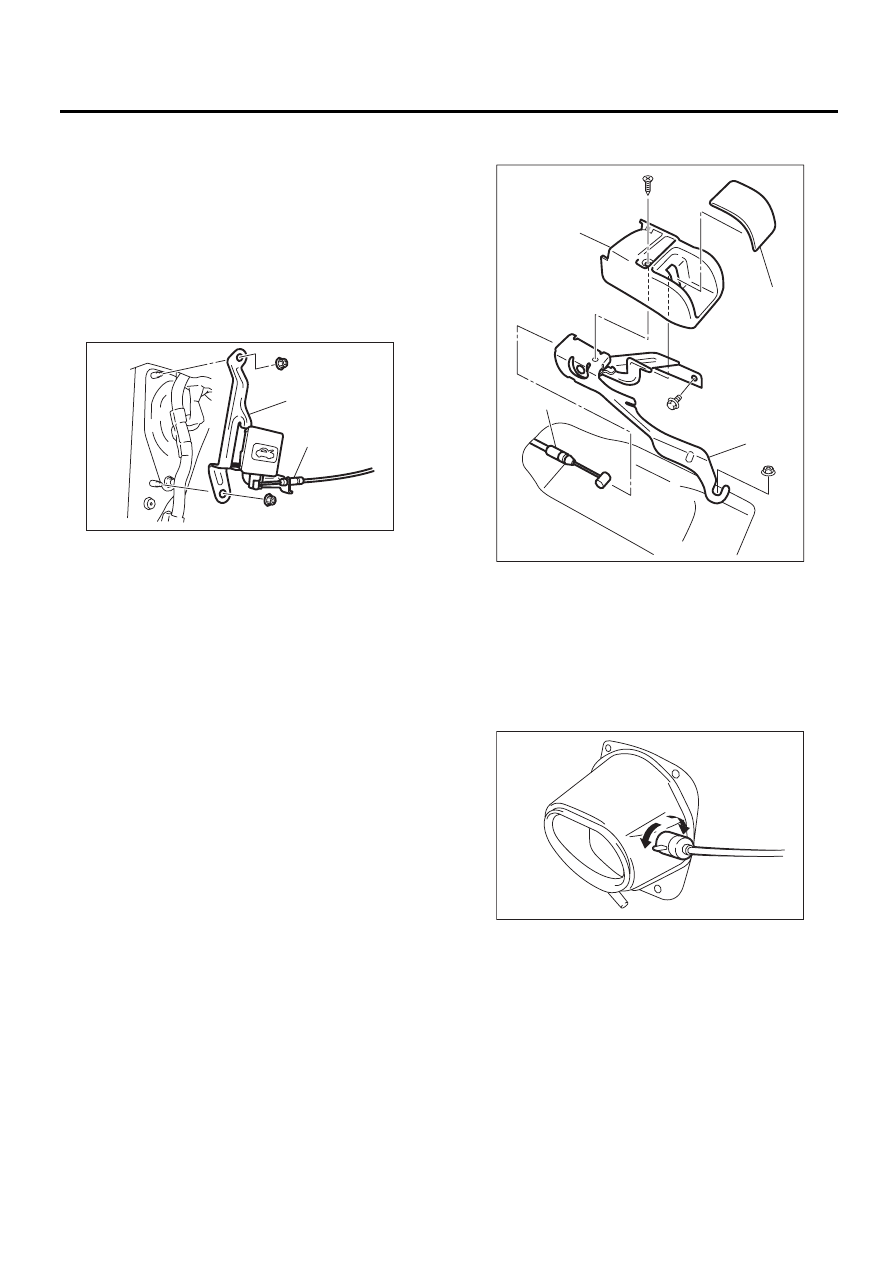

SL-38

Механизмы дистанционного открывания

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

15.Механизмы

дистанционного
открывания

A: СНЯТИЕ

1. МЕХАНИЗМ ОТКРЫВАНИЯ КАПОТА

1) Отверните гайки и снимите рычаг механизма
открывания капота.
2) Снимите тросик с механизма открывания ка-
пота.

МЕХАНИЗМ ОТКРЫВАНИЯ ЛЮЧКА
ТОПЛИВНОГО БАКА

1) Снимите сиденье второго ряда. <См. SE-12,
СНЯТИЕ, Сиденья второго ряда.>
2) Снимите сиденье третьего ряда. <См. SE-18,
СНЯТИЕ, Сиденья третьего ряда.>
3) Снимите внутреннюю боковую отделку, ука-
занную ниже. <См. EI-43, СНЯТИЕ, Внутренняя
боковая отделка.>
• Накладку левой передней двери
• Накладку левой задней двери
• Нижнюю внутреннюю отделку центральной
стойки
4) Снимите внутреннюю отделку задней чет-
верти с правой стороны. <См. EI-45, СНЯТИЕ,
Внутренняя отделка задней четверти.>
5) Отверните напольный коврик, чтобы снять
скобы крепления тросика.
6) Снимите крышку.

7) Отверните болт и гайку, после чего отсоеди-
ните узел рукоятки механизма отпирания.

8) Снимите тросик с рукоятки механизма от-
крывания.
9) Поверните замок лючка топливного бака
внутри задней боковой панели кузова на 90° и
снимите его. (Поворот либо вправо, либо влево)

B: УСТАНОВКА

1. МЕХАНИЗМ ОТКРЫВАНИЯ КАПОТА

Установка производится в порядке, обратном
порядку снятия.

МЕХАНИЗМ ОТКРЫВАНИЯ ЛЮЧКА
ТОПЛИВНОГО БАКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Убедитесь в том, что капот и лючок топливного
бака открываются и закрываются плавно.

(1) Механизм открывания капота

(2) Тросик

(2)

(1)

SL-00452

(1) Рукоятка механизма отпирания
(2) Крышка
(3) Узел рукоятки механизма открывания
(4) Тросик

(3)

(2)

(4)

(1)

SL-00453

SL-00265

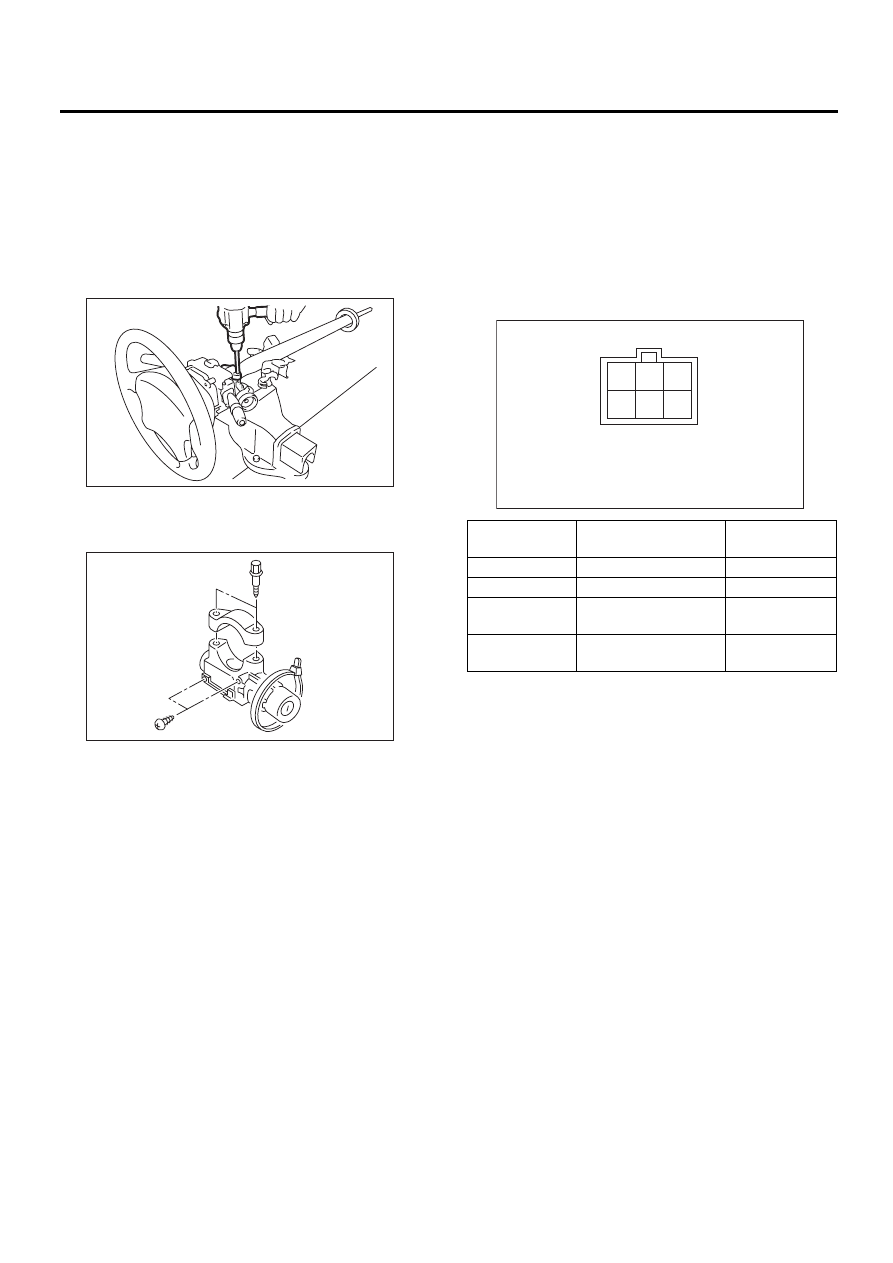

SL-39

Замок зажигания

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

16.Замок зажигания

A: ЗАМЕНА

1) Отсоедините провод массы от аккумулятора.
2) Снимите рулевую колонку. <См. PS-21, СНЯ-
ТИЕ, Рулевая колонка с изменяемым углом на-
клона.>
3) Зафиксируйте рулевую колонку в тисках.
Отверните болт с помощью дрели.

4) Снимите замок зажигания.
5) Установив новые болты, полностью затяни-
те их.

B: ПРОВЕРКА

1) Снимите нижнюю крышку панели приборов.
2) Снимите нижний кожух рулевой колонки.
3) Ослабьте фиксирующий хомут, который кре-
пит жгут проводов, после чего отсоедините
разъем замка зажигания от жгута проводов ку-
зова.
4) Поверните замок зажигания в каждое из
своих положений и проверьте проводимость
между клеммами разъема замка зажигания.

В случае несоответствия замените замок за-
жигания.

SL-00542

SL-00543

Положение за-
мка зажигания

Клемма №

Номинальное

значение

LOCK

 —

 —

ACC

№ 3 — № 4:

Менее 1 Ом

ON

№ 3, № 1 и № 4

№ 3 и № 6

Менее 1 Ом

ST

№ 3 и № 1

№ 3, № 2 и № 6

Менее 1 Ом

1

3

4

5

6

2

SL-00266
