SR-6

Стеклянный люк

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

D: ПРИНУДИТЕЛЬНЫЙ ХОД

Если стеклянный люк не работает или на его
электродвигатель не подается напряжение, Вы
можете привести его в движение с помощью тор-
цового гаечного ключа

*

.

*

: Торцовый универсальный гаечный ключ

Ширина болта 4 мм (0,16 дюйма)

1) Снимите фонарь точечной подсветки. <См.
LI-32, СНЯТИЕ, Фонарь точечной подсветки.>

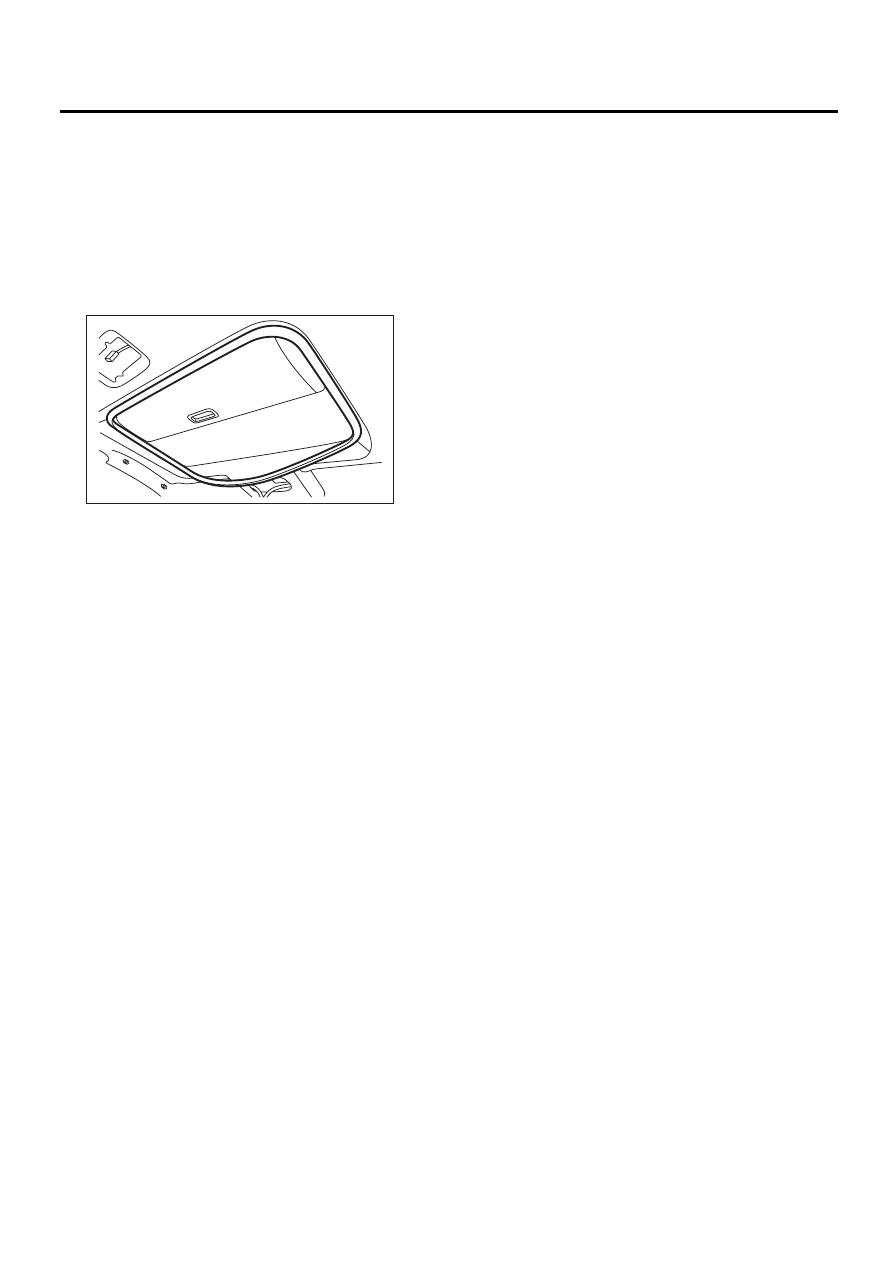

2) Снимите внутреннюю отделку проема люка.

3) Снимите крепежную деталь солнцезащитно-
го козырька.
4) Плотно вставьте торцовый гаечный ключ,
пока он не коснется торца вала электродвига-
теля.
ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не пог-
нуть или не замять внутреннюю отделку
крыши при выполнении данной операции.
5) Поверните торцовый гаечный ключ и приве-
дите в движение стеклянный люк.
• Поворот вправо вызовет открытие люка.
• Поворот влево вызовет закрытие люка.

EI-00501

SR-7

Узел люка

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

4. Узел люка

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулято-
ра.
2) Снимите внутреннюю отделку крыши. <См.
EI-50, СНЯТИЕ, внутренняя отделка крышки.>
3) Отсоедините разъем жгута проводов элект-
родвигателя люка.
4) Снимите стеклянный люк. <См. SR-5, СНЯ-
ТИЕ, Стеклянный люк.>
5) Снимите дренажную трубку с узла рамы.
6) Отверните болты, после чего отсоедините
узел рамы.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить изоляцию жгута проводов.

ПРИМЕЧАНИЕ:
• Убедитесь в том, что разъем жгута проводов
подсоединен.
• При установке дренажной трубки, надежно
вставьте ее в дренажный патрубок.

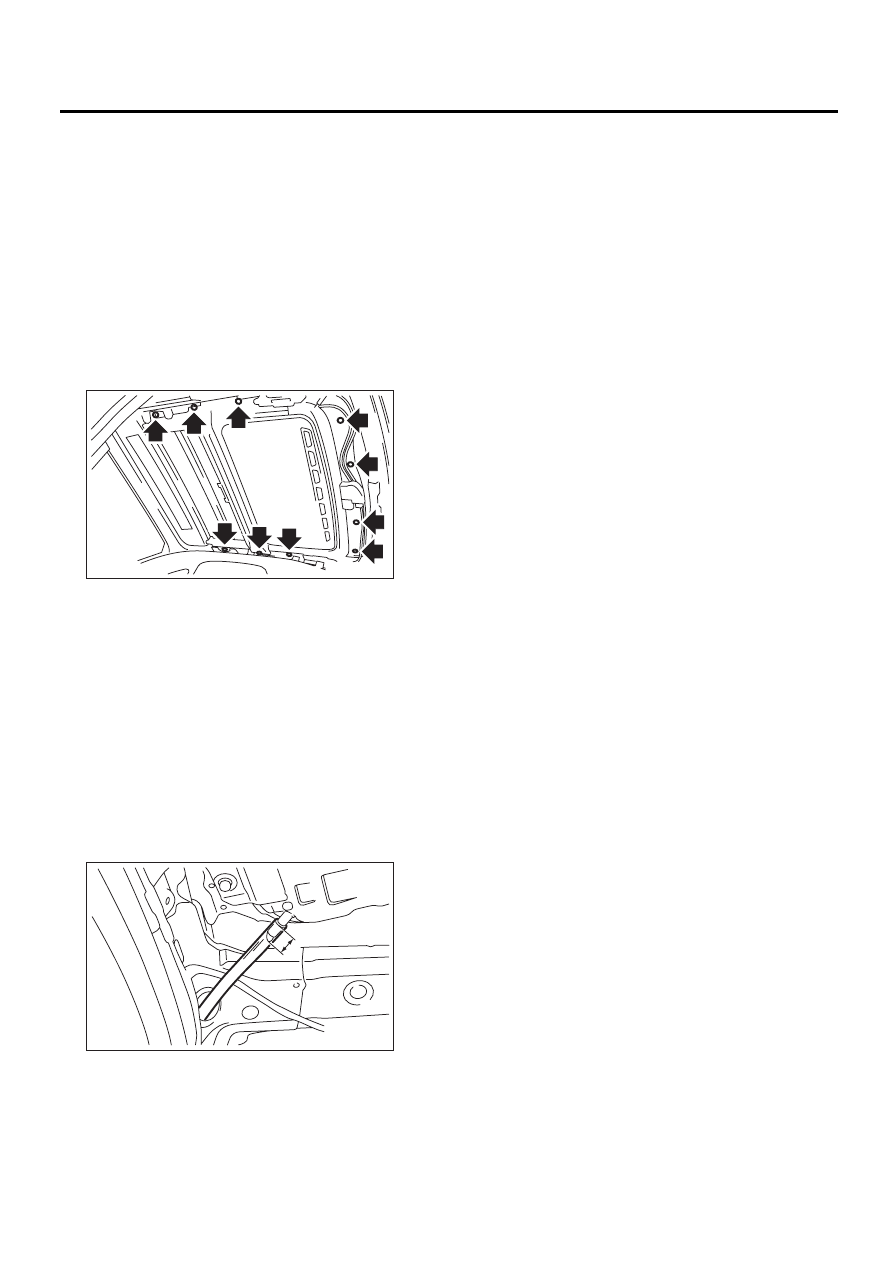

Длина А:

15 мм (0,59 дюйма) или более

C: РАЗБОРКА

1) Снимите электродвигатель люка. <См. SR-8,
СНЯТИЕ, Электродвигатель люка.>
2) Снимите солнцезащитную шторку. <См. SR-

11, СНЯТИЕ, Солнцезащитная шторка>

D: СБОРКА

Производите сборку в порядке, обратном по-
рядку разборки.

SR-00126

A

SR-00005

SR-8

Электродвигатель люка

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

5. Электродвигатель люка

A: СНЯТИЕ

ОСТОРОЖНО:
• Соблюдайте осторожность при снятии
крепежных деталей, чтобы не повредить
внутреннюю отделку крыши.
• Никогда не вращайте электродвигатель
люка после его снятия.
1) Снимите внутреннюю отделку крыши. <См.
EI-50, СНЯТИЕ, Внутренняя отделка крышки.>
2) Отсоедините разъем жгута проводов, после
чего снимите крепежный винт узла электро-
двигателя.

ОСТОРОЖНО:
При снятии узла электродвигателя, закре-
пите тросы, чтобы предотвратить их пере-
мещение.

B: УСТАНОВКА

ОСТОРОЖНО:
Соблюдайте осторожность при установке
узла электродвигателя, чтобы не допустить
перемещения троса люка.
1) Совместите положения узла кулисы и узла
тяги.

2) Установите узел электродвигателя.
3) Подсоедините разъем жгута проводов узла
электродвигателя, после чего подсоедините про-
вод массы к аккумулятору.
4) Выполните операцию инициализации элект-
родвигателя.

(1) Наклоните стеклянный люк вверх.
(2) Отпустите переключатель наклона, пос-
ле чего вновь нажмите переключатель на-
клона и удерживайте в течение 15 секунд.
(3) Когда стеклянный люк немного подни-
мется и займет положение наклона вверх,
на мгновение отпустите переключатель.
(4) Продолжайте удерживать переключатель
наклона в течение 5 секунд после его отпуска-
ния. Это вызовет автоматический наклон стек-
лянного люка вниз

→ отведение люка в откры-

тое положение

→ отведение люка в закрытое

положение. После этого операция инициализа-
ции будет завершена.

SR-00129

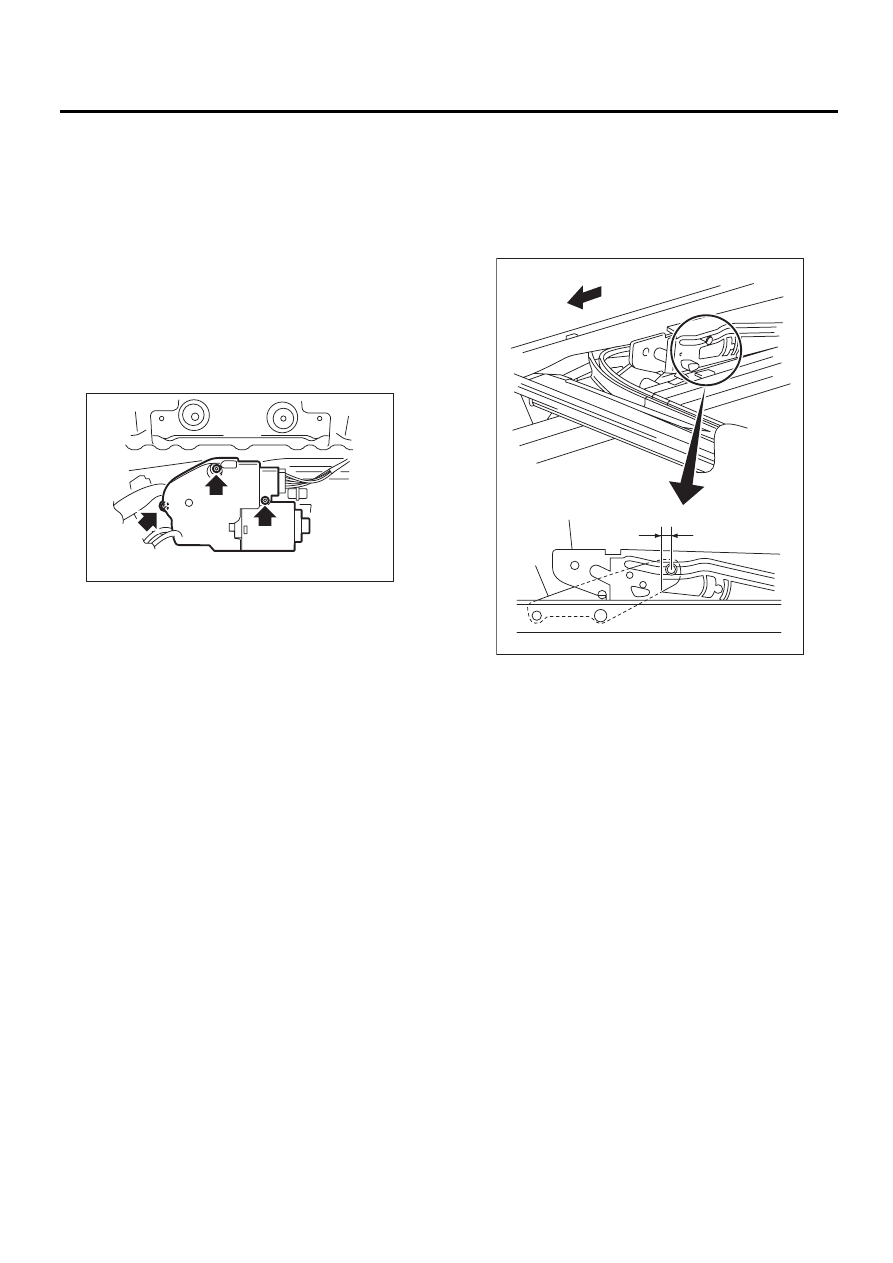

(1) Передняя часть автомобиля

(2) Узел кулисы

(3) Узел тяги

(4) 4,7 мм (0,185 дюйма)

SR-00094

(1)

(3)

(2)

(4)

SR-9

Электродвигатель люка

ЛЮК/T-TOP/ОТКИДНОЙ ВЕРХ (ЛЮК)

5) Проверьте работу люка при помощи следую-
щей таблицы.

6) Установите внутреннюю отделку в порядке,
обратном порядку снятия.

Выполняемая операция

Положение пере-

ключателя

(1) Полное закрытие стеклянного
люка.

Закрытие люка

(2) Максимальный наклон стеклян-
ного люка вверх.

Наклон вверх

(3) Полное опускание стеклянного
люка.

Наклон вниз

(4) Полное открытие стеклянного
люка.

Открытие люка

(5) Неполное закрытие стеклянного
люка до расстояния 150 мм (5,91
дюйма) от положения полного за-
крытия.

Закрытие люка

(6) Полное закрытие стеклянного
люка.

Закрытие люка
