Subaru B9 Tribeca (2007 год). Руководство - часть 443

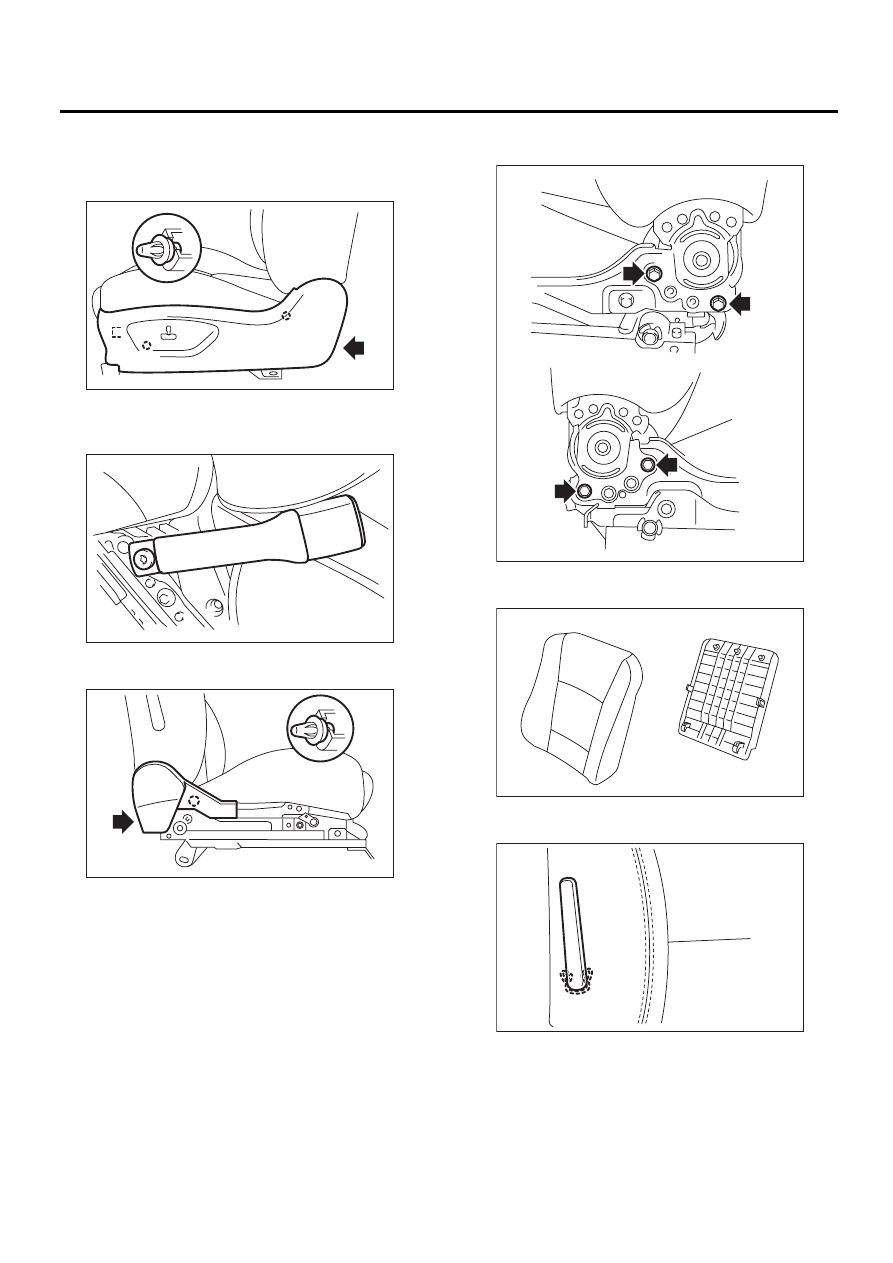

SE-8

Переднее сиденье

СИДЕНЬЯ

4) Отверните винт (A) и зажимы (B), а затем от-
соедините разъем блока переключателей из-
менения положений сиденья, чтобы снять на-
ружную боковую накладку сиденья.

5) Отверните болт TORX

®

, затем снимите узел

крепления ремня безопасности с внутренней
стороны переднего сиденья.

6) Отверните винт (A) и зажим (B), а затем сни-
мите внутреннюю боковую накладку сиденья.

7) Снимите по два болта с левой и правой сто-
роны шарнира наклона спинки сиденья.

8) Снимите зажимы и крючки, а затем отсоеди-
ните заднюю крышку спинки сиденья.

9) Снимите стопорный зажим, а затем снимите
рычаг регулировки поясничной опоры.

(B)

(B)

(A)

SE-00584

SE-00585

(A)

(B)

SE-00412

SE-00413

SE-00586

SE-00414

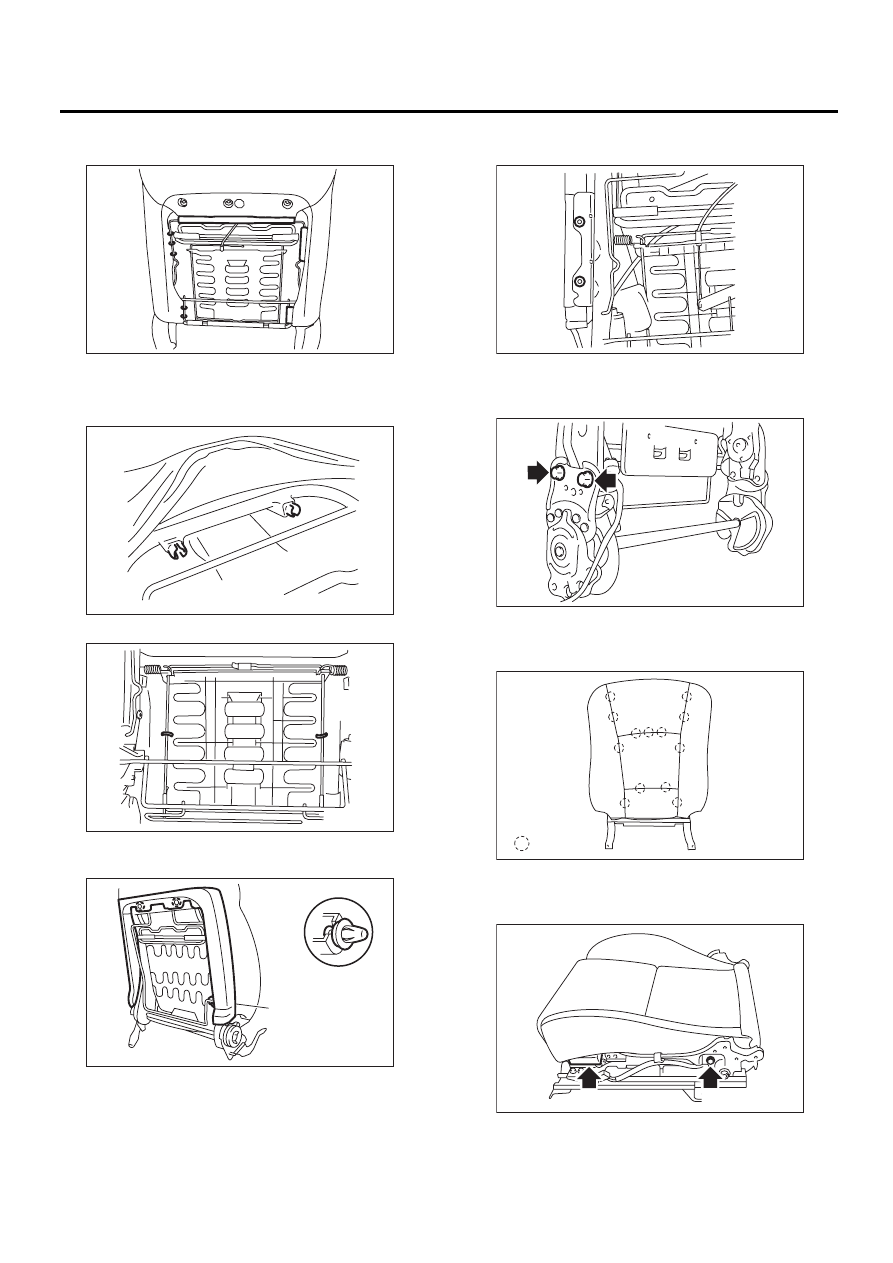

SE-9

Переднее сиденье

СИДЕНЬЯ

10) Снимите крючки и крепежные кольца с об-
ратной стороны спинки сиденья.

11) Снимите стопорную втулку подголовника.

ПРИМЕЧАНИЕ:
Выдавите наружу, чтобы снять ее с сиденья.

12) Снимите крепежные кольца

13) Снимите каркас задней крышки спинки си-
денья (A).

14) Извлеките узел каркаса спинки сиденья.

15) Снимите модуль боковой подушки безопас-
ности.

16) Снимите по два болта с правой и левой сто-
роны, а затем снимите узел электродвигателя
механизма наклона спинки сиденья.

17) Снимите крепежные кольца (A) на пере-
дней стороне спинки сиденья, а затем снимите
чехол со спинки сиденья.

18) Отверните болт (A) и крючок (B) с левой и
правой стороны, а затем снимите каркас по-
душки сиденья с узла направляющих сиденья.

SE-00587

SE-00243

SE-00588

(A)

SE-00337

SE-00589

SE-00388

: (A)

SE-00590

(B)

(A)

SE-00416

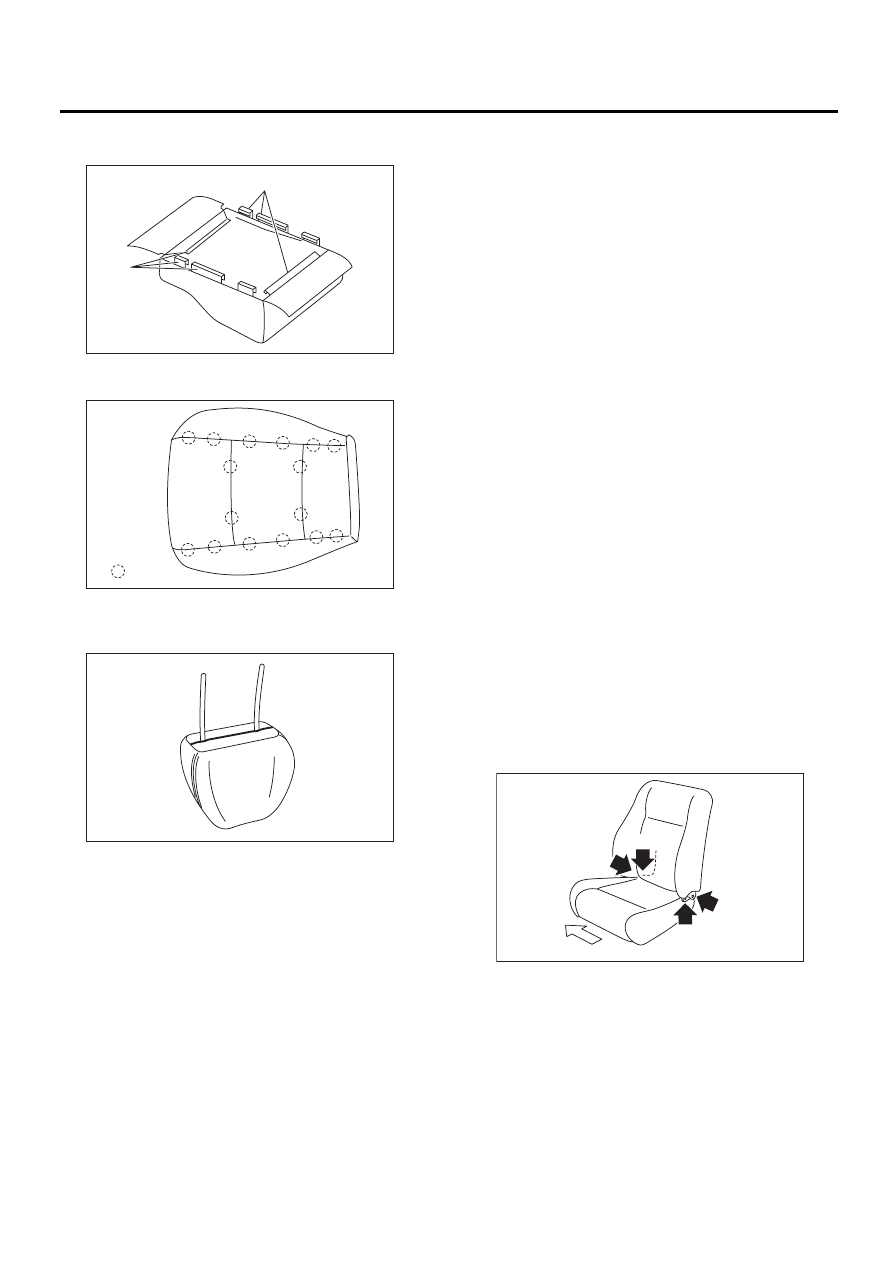

SE-10

Переднее сиденье

СИДЕНЬЯ

19) Снимите крючки (A), а затем снимите по-
душку сиденья с каркаса подушки сиденья.

20) Снимите крепежные кольца (A), а затем
снимите чехол с подушки сиденья.

21) Снимите крючки и крепежные кольца в
нижней части подголовника, а затем снимите
чехол с подголовника.

2. СИДЕНЬЕ ПЕРЕДНЕГО ПАССАЖИРА

Обратитесь к описанию процедур разборки си-
денья водителя.

D: СБОРКА

ОСТОРОЖНО:
Если чехол спинки сиденья установлен не-
надежно, существует возможность сбоя при
срабатывании модуля боковой подушки,
поэтому строго придерживайтесь порядка
операций, описанного ниже.
• Соблюдайте осторожность, чтобы не пов-
редить и не испачкать чехол спинки сиде-
нья во время сборки.

• Чехол спинки сиденья с модулем боковой
подушки безопасности должны затягиваться
и фиксироваться крепежными гайками узла
модуля боковой подушки безопасности.
• Всегда используйте новые крепежные
кольца.
• Устанавливайте крепежные кольца с по-
мощью плоскогубцев для установки кре-
пежных колец.
• Надежно установите крепежные кольца в
предусмотренных местах и убедитесь в том,
что на чехле спинки сиденья отсутствуют
складки и волны.
Производите сборку в порядке, обратном по-
рядку разборки.

ПРИМЕЧАНИЕ:
• При установке узла крепления ремня безо-
пасности с внутренней стороны переднего си-
денья следуйте процедуре, описанной в разде-
ле о ремнях безопасности. <См. SB-13, УЗЕЛ
КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ С
ВНУТРЕННЕЙ СТОРОНЫ ПЕРЕДНЕГО СИДЕ-
НЬЯ, УСТАНОВКА, Ремень безопасности пе-
реднего сиденья.>
• Установите узел спинки сиденья и узел по-
душки сиденья, выполнив следующие операции.
1) Временно затяните четыре болта шарнира
наклона спинки сиденья.
2) Установите спинку сиденья в максимально
вертикальное положение.
3) В два или три захода затяните болты шарни-
ра наклона спинки сиденья в последователь-
ности с (1) по (4), постепенно увеличивая мо-
мент затяжки до достижения предусмотрен-
ной величины.

4) Производите сборку в порядке, обратном
порядку разборки.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. SE

-2, УЗЕЛ, Об-

щее описание.>

(A)

(A)

SE-00391

: (A)

SE-00591

SE-00342

(A) Внутренняя часть салона автомобиля
(B) Наружная часть салона автомобиля

(A)

(B)

(2)

(4)

(3)

(1)

SE-00514

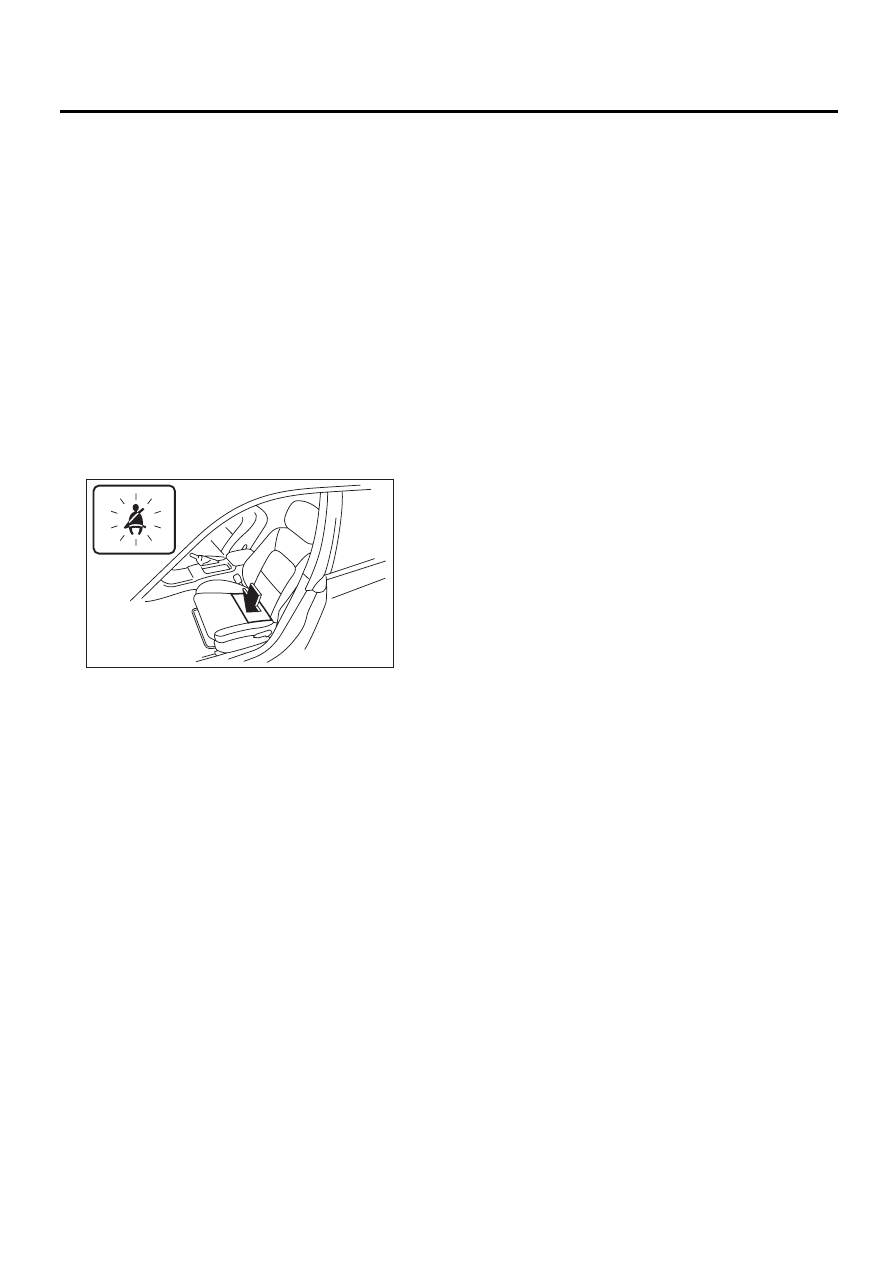

SE-11

Переднее сиденье

СИДЕНЬЯ

E: ПРОВЕРКА

1. ЧЕХОЛ СИДЕНЬЯ

Убедитесь в том, что на чехле спинки или по-
душки сиденья нет разрывов или потертостей.

ПРИМЕЧАНИЕ:
Если разрывы или ослабления натяжки чехла
спинки сиденья со стороны двери имеют место,
они могут мешать нормальной работе боковой
подушки безопасности. Замените чехол спинки
сиденья.

2. ДАТЧИК СИДЕНЬЯ

Надавите на заднюю часть подушки сиденья
переднего пассажира и проверьте, загорается
ли предупреждающая лампа ремня безопас-
ности переднего пассажира. Если предупреж-
дающая лампа не загорается, замените подуш-
ку сиденья новой.

SE-00418
