SE-12

Сиденья второго ряда

СИДЕНЬЯ

3. Сиденья второго ряда

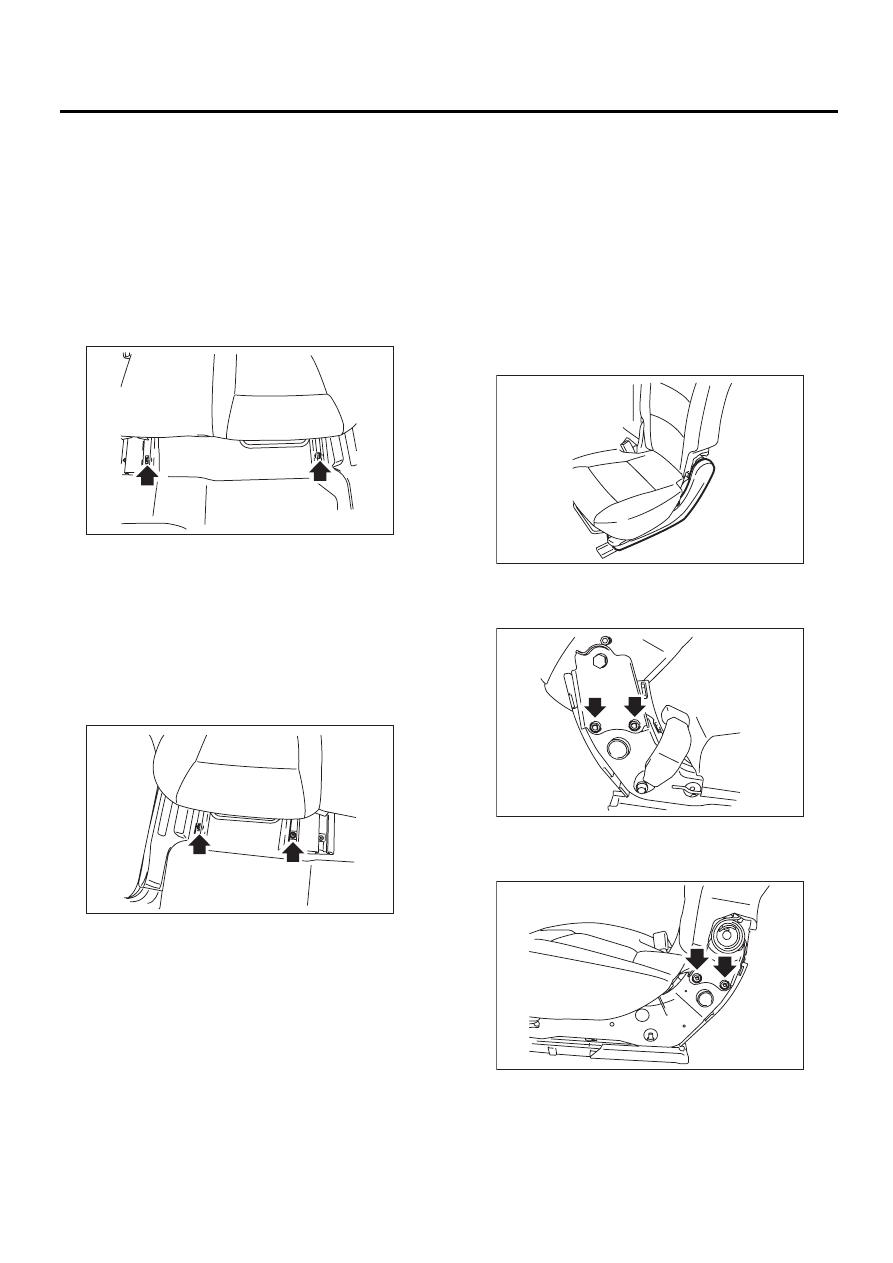

A: СНЯТИЕ

ЛЕВОЕ И ЦЕНТРАЛЬНОЕ СИДЕНЬЕ

1) Наклоните спинку сиденья вперед и пере-
местите сиденье вперед.
2) Снимите кожух направляющей сиденья у за-
дней части сиденья и снимите два болта.
3) Отведите сиденье до упора назад.
4) Снимите кожух направляющей сиденья у за-
дней части сиденья и снимите два болта.

5) Снимите сиденье с автомобиля.

2. ПРАВОЕ СИДЕНЬЕ

1) Наклоните спинку сиденья вперед и пере-
местите сиденье вперед.
2) Снимите кожух направляющей сиденья у за-
дней части сиденья и снимите два болта.
3) Отведите сиденье до упора назад.
4) Снимите кожух направляющей сиденья у за-
дней части сиденья и снимите два болта.

5) Снимите сиденье с автомобиля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.  <См. SE

-2, УЗЕЛ, Об-

щее описание.>

ПРИМЕЧАНИЕ:
Затяните болты направляющей сиденья по
диагонали в два или три захода, постепенно
увеличивая момент затяжки, пока не будет до-
стигнут предусмотренный момент затяжки.

C: РАЗБОРКА

1. ЛЕВОЕ СИДЕНЬЕ

1) Снимите сиденье с автомобиля. <См. SE-12,
ЛЕВОЕ И ЦЕНТРАЛЬНОЕ СИДЕНЬЕ, СНЯТИЕ,
Сиденья второго ряда.>
2) Снимите подголовник.
3) Снимите наружную крышку шарнира.

4) Снимите два болта шарнира наклона спинки
центрального сиденья второго ряда, после чего
снимите спинку сиденья.

5) Снимите два болта наклона спинки левого
сиденья второго ряда с левой и с правой сторо-
ны, после чего снимите спинку сиденья.

SE-00596

SE-00597

SE-00598

SE-00599

SE-00600

SE-13

Сиденья второго ряда

СИДЕНЬЯ

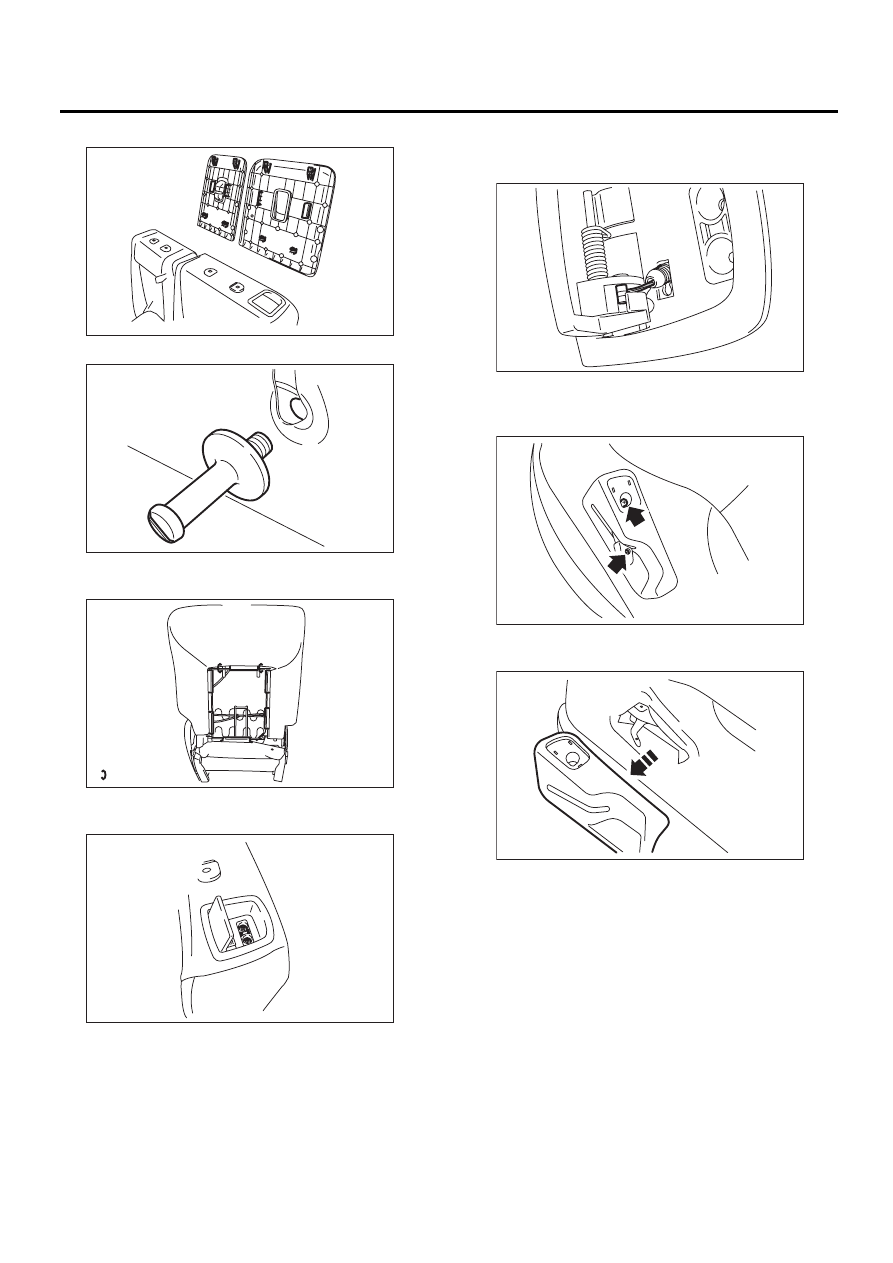

6) Снимите заднюю крышку спинки сиденья.

7) Снимите ограничитель.

8) Снимите крепежные кольца (А) и крючки с
обратной стороны спинки сиденья.

9) Снимите два винта крепления рычага регу-
лировки наклона спинки сиденья.

10) Отсоедините тросик, соединенный с рыча-
гом регулировки наклона спинки сиденья, пос-
ле чего снимите сам рычаг.

11) Отверните винты крепления кнопки и
крышки рычага механизма отвода сиденья
вперед.

12) Снимите кнопку и крышку рычага механиз-
ма отвода сиденья вперед.

13) Снимите стопорную втулку подголовника.

ПРИМЕЧАНИЕ:
Для снятия, выдавите наружу изнутри сиденья.
14) Извлеките каркас из спинки сиденья.

SE-00601

SE-00602

: (A)

SE-00603

SE-00604

SE-00605

SE-00746

SE-00747

SE-14

Сиденья второго ряда

СИДЕНЬЯ

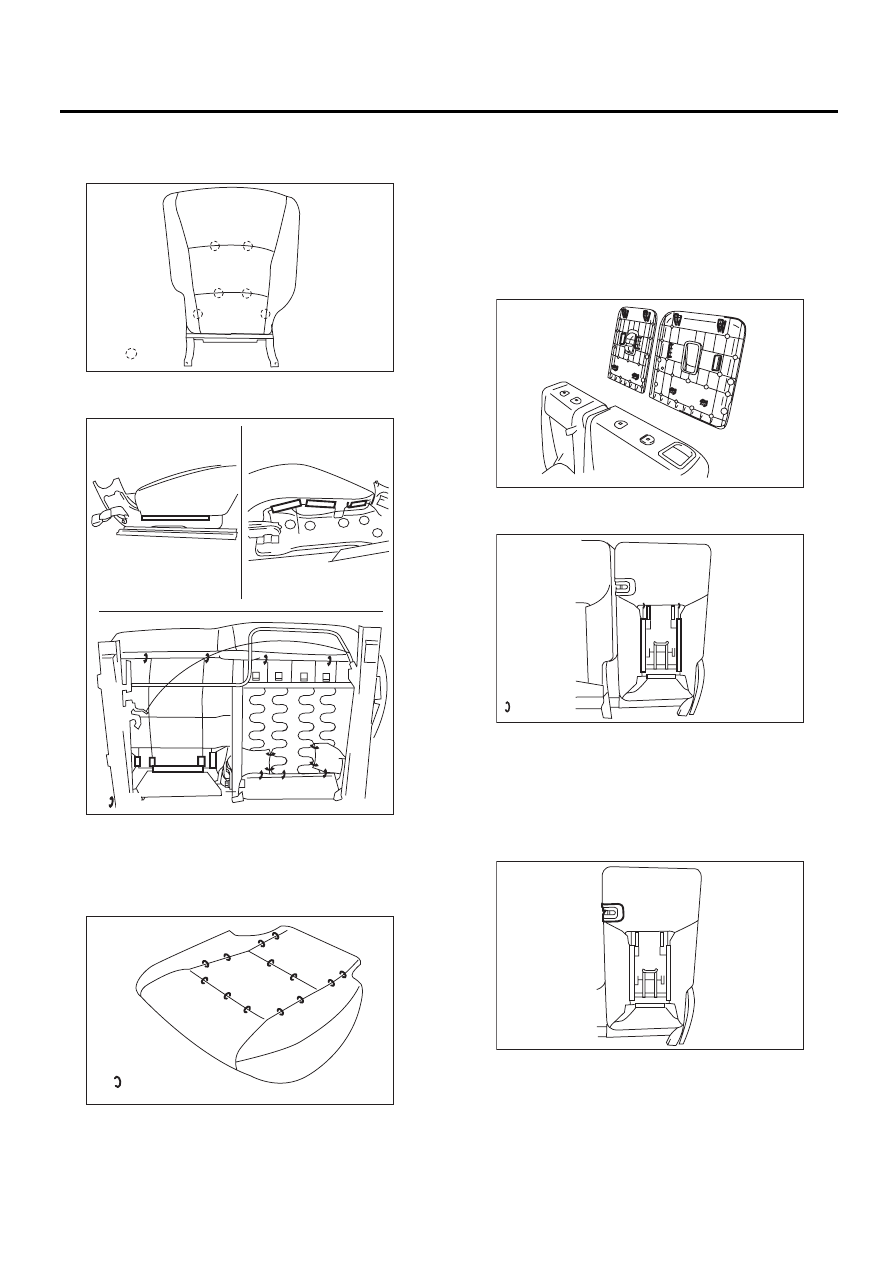

15) Снимите крепежные кольца (A) спинки си-
денья, а затем снимите чехол со спинки сиде-
нья.

16) Снимите крючки и крепежные кольца (A) с
обратной стороны подушки сиденья.

17) Снимите подушку сиденья с узла направля-
ющих сиденья.
18) Снимите крепежные кольца (A) подушки
сиденья, а затем снимите чехол с подушки си-
денья.

2. ЦЕНТРАЛЬНОЕ СИДЕНЬЕ

1) Снимите сиденье с автомобиля. <См. SE-12,
ЛЕВОЕ И ЦЕНТРАЛЬНОЕ СИДЕНЬЕ, СНЯТИЕ,
Сиденья второго ряда.>
2) Снимите наружную крышку шарнира.
3) Снимите два болта шарнира наклона спинки
центрального сиденья второго ряда, после чего
снимите спинку сиденья.
4) Снимите заднюю крышку спинки сиденья.

5) Снимите крючки и крепежные кольца с об-
ратной стороны спинки сиденья.

6) Отверните гайку, после чего снимите подло-
котник и заднюю панель подлокотника.
7) Снимите четыре винта крепления подлокот-
ника.
8) Отверните гайку, после чего снимите за-
днюю панель подлокотника и подлокотник.
9) Снимите крышку защелки спинки сиденья.

: (A)

SE-00606

: (A)

SE-00607

: (A)

SE-00608

SE-00601

: (A)

SE-00609

SE-00610

SE-15

Сиденья второго ряда

СИДЕНЬЯ

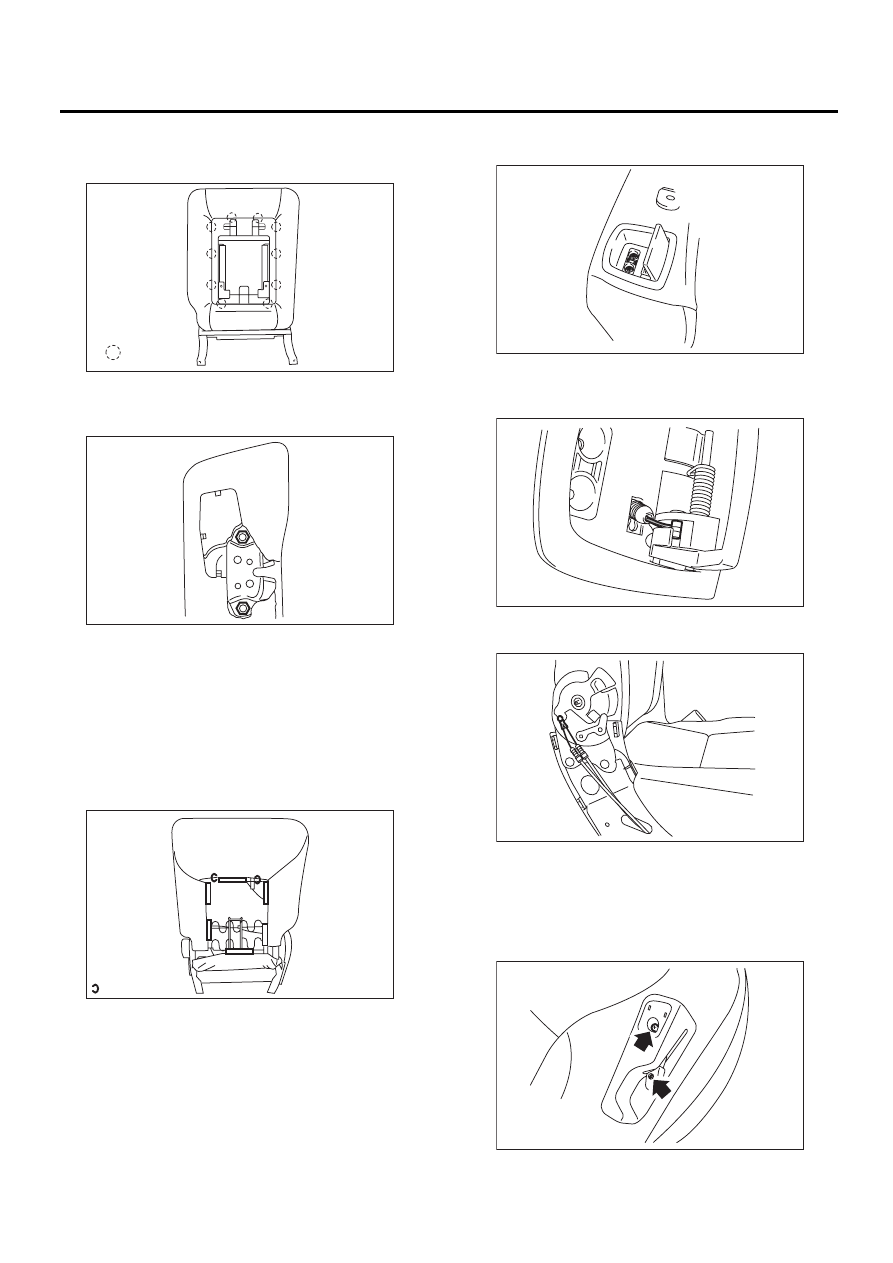

10) Снимите крепежные кольца (A) на пере-
дней стороне спинки сиденья, а затем снимите
чехол со спинки сиденья.

11) Снимите два болта крепления защелки
спинки сиденья, после чего снимите защелку
спинки сиденья.

3. ПРАВОЕ СИДЕНЬЕ

1) Снимите сиденье с автомобиля.  <См. SE-12,
ПРАВОЕ СИДЕНЬЕ, СНЯТИЕ, Сиденья второго
ряда.>
2) Снимите подголовник.
3) Снимите наружную крышку шарнира.
4) Снимите заднюю крышку спинки сиденья.
5) Снимите крепежные кольца (А) и крючки с
обратной стороны спинки сиденья.

6) Снимите два винта крепления рычага регу-
лировки наклона спинки сиденья.

7) Отсоедините тросик, соединенный с рыча-
гом регулировки наклона спинки сиденья, пос-
ле чего снимите сам рычаг.

8) Отсоедините тросик, соединенный с шарни-
ром наклона спинки сиденья.

9) Снимите четыре болта шарнира наклона
спинки правого сиденья второго ряда, после
чего снимите спинку сиденья.
10) Отверните винты крепления кнопки и
крышки рычага механизма отвода сиденья
вперед.

: (A)

SE-00611

SE-00612

: (A)

SE-00613

SE-00614

SE-00615

SE-00616

SE-00617
