SE-2

Общие сведения

СИДЕНЬЯ

1. Общие сведения

A: УЗЕЛ

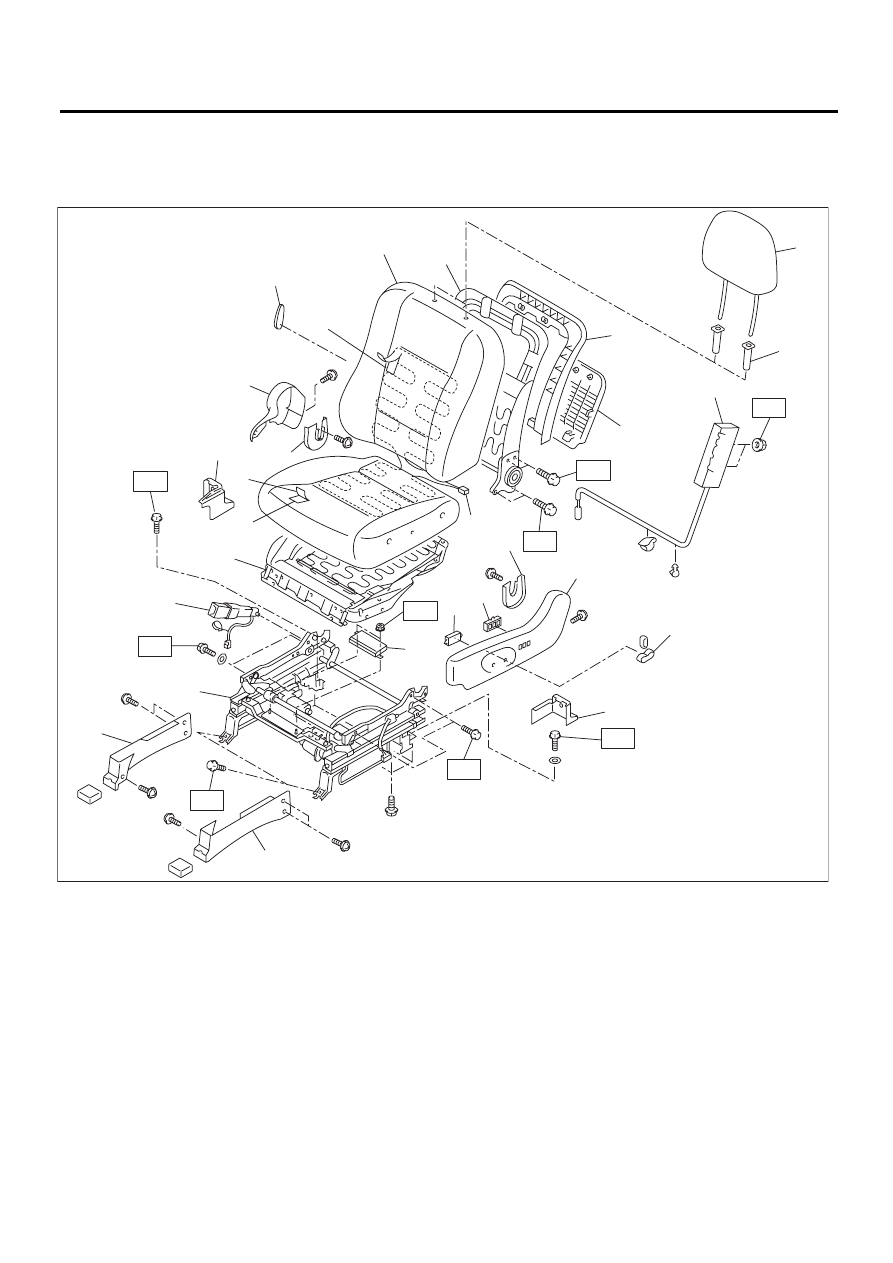

1. ПЕРЕДНЕЕ СИДЕНЬЕ

(1)

(2)

(23)

(22)

(3)

(8)

(4)

(5)

(6)

(9)

(10)

(11)

(12)

(13)

(14)

(15)

(17)

(21)

(19)

(18)

T4

T4

T2

T3

T1

T2

T3

(7)

(24)

(24)

T4

(16)

(20)

(25)

T1

(26)

SE-00691

SE-3

Общие сведения

СИДЕНЬЯ

*: На модели, выпускаемой для Австралии, датчик сиденья устанавливается на подушку сиденья
переднего пассажира.

(1)
(2)
(3)
(4)
(5)
(6)

(7)
(8)
(9)

(10)

(11)

(12)

Чехол спинки сиденья
Подушка спинки сиденья
Узел каркаса спинки сиденья
Узел подголовника
Стопорная втулка подголовника
Модуль боковой подушки безо-
пасности
Каркас крышки спинки сиденья
Задняя крышка спинки сиденья
Внутренняя боковая накладка
сиденья
Правая крышка внутреннего
шарнира
Внутренняя накладка задней
ножки сиденья
Чехол подушки сиденья

(13) Подушка сиденья*

(24) Кожух направляющей

(14) Узел каркаса подушки сиденья

(25) Блок кнопок памяти положений

сиденья (с функцией памяти)
(только на сиденье водителя)

(15) Наружная накладка задней ножки си-

денья

(16) Переключатель изменения положений

сиденья

(26) Блок памяти положений сиде-

нья (с функцией памяти) (толь-
ко для сиденья водителя)

(17) Наружная боковая накладка сиденья

(18) Левая крышка внутреннего шарнира





(19) Узел крепления ремня безопасности с

внутренней стороны переднего сиденья

Момент затяжки: Нм (кгс-м, фунт-
сила фут

20

Узел направляющей сиденья

T1: 6 (0,61, 4,43)

(21) Блок переключателей изменения поло-

жений сиденья

T2: 17,6 (1,79, 12,7)

(22) Блок подогрева сиденья

T3: 52 (5,30, 37,6)

(23) Рычаг регулировки поясничной опоры

T4: 53 (5,40, 38,3)
