Subaru B9 Tribeca (2007 год). Руководство - часть 365

AB-20

Блок управления системой подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

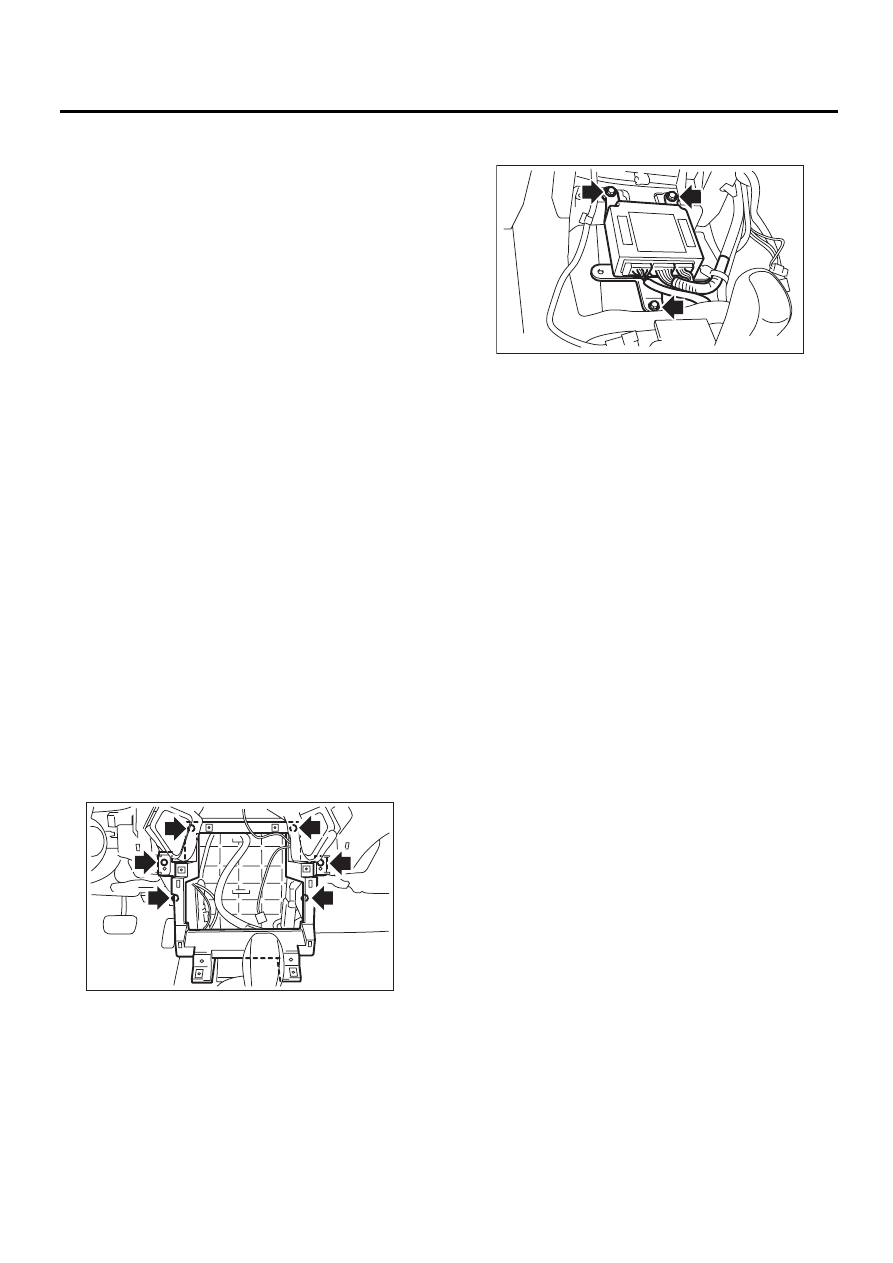

8. Блок управления системой

подушек безопасности

A: СНЯТИЕ

ОСТОРОЖНО:
• Не разбирайте блок управления системы
подушек безопасности.
• При деформации блока управления сис-
темы подушек безопасности или при воз-
никновении неисправности в этом блоке,
вызванном попаданием воды, замените
блок управления новым.
• Не роняйте блок управления системы по-
душек безопасности.
• После снятия блок управления системы
подушек безопасности должен храниться в
сухом чистом месте, защищенном от влаги,
высокой температуры и пыли.
1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите центральную консоль. <См. EI-39,
СНЯТИЕ, Центральная консоль.>
4) Снимите ящик консоли. <См. EI-38, СНЯТИЕ,
Ящик консоли.>
5) Снимите нижнюю крышку панели приборов.
<См. EI-36, СНЯТИЕ, Нижняя крышка панели
приборов.>
6) Снимите отделение для перчаток. <См. EI-37,
СНЯТИЕ, Отделение для перчаток.>
7) Снимите узел аудиосистемы. <См. ET-15,
СНЯТИЕ, Аудиосистема.>
8) Отверните винты и снимите каркас цент-
ральной консоли.

9) Отсоедините разъем от блока управления
системы подушек безопасности.

10) Отверните болты и снимите блок управле-
ния системы подушек безопасности.

B: УСТАНОВКА

ОСТОРОЖНО:
• Запрещается повторное использование
болтов и гаек.
• При повторной установке этих узлов обя-
зательно используйте новые болты и гайки.
• Не забудьте установить на разъем водоза-
щитную крышку.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

25 Нм (2,5 кгс-м, 18,1 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Блок управления, разъем и монтажный крон-
штейн на наличие повреждений.
• Сработавшую подушку безопасности води-
теля или переднего пассажира.
• Сработавшую боковую подушку безопаснос-
ти.
• Сработавшую подушку-шторку безопасности.

AB-01280

AB-00759

AB-21

Датчик боковой подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

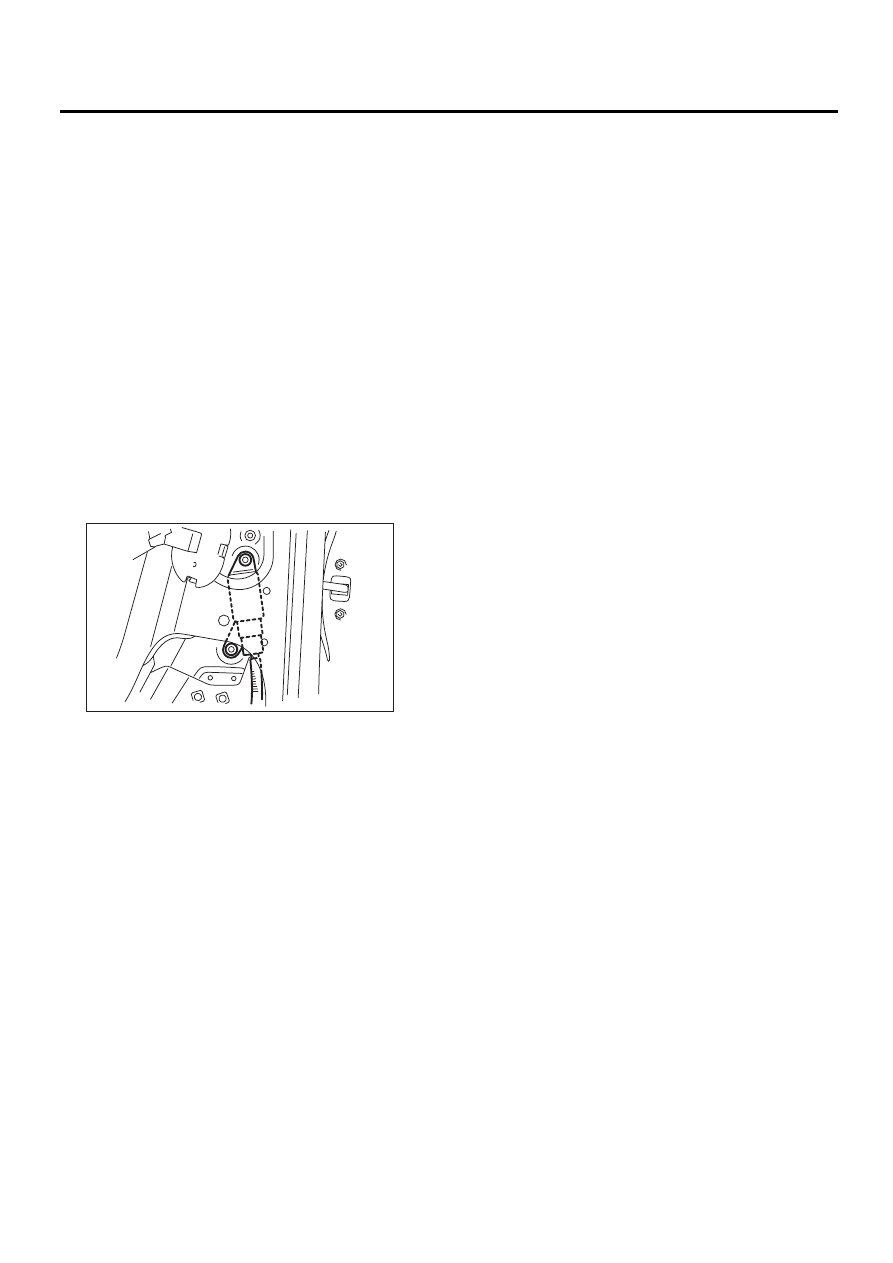

9. Датчик боковой подушки

безопасности

A: СНЯТИЕ

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите нижнюю внутреннюю отделку
средней стойки. <См. EI-44, НИЖНЯЯ ВНУТ-
РЕННЯЯ ОТДЕЛКА СРЕДНЕЙ СТОЙКИ, СНЯ-
ТИЕ, Боковая отделка.>
4) Снимите натяжитель ремня безопасности
переднего сиденья. <См. SB-12, УЗЕЛ РЕМЕНЯ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ,
СНЯТИЕ, Ремни безопасности передних сиде-
ний.>
5) Отверните гайку и отсоедините разъем по-
душки безопасности, чтобы снять датчик боко-
вой подушки безопасности.

B: УСТАНОВКА

ОСТОРОЖНО:
• Запрещается повторное использование
болтов и гаек.
• При повторной установке этих узлов обя-
зательно используйте новые болты и гайки.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

8 Нм (0,82 кгс-м, 5,9 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Монтажный кронштейн или разъем датчика
боковой подушки безопасности на наличие
повреждений.
• Сработавшую боковую подушку безопаснос-
ти.

AB-00634

AB-22

Датчик подушки-шторки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

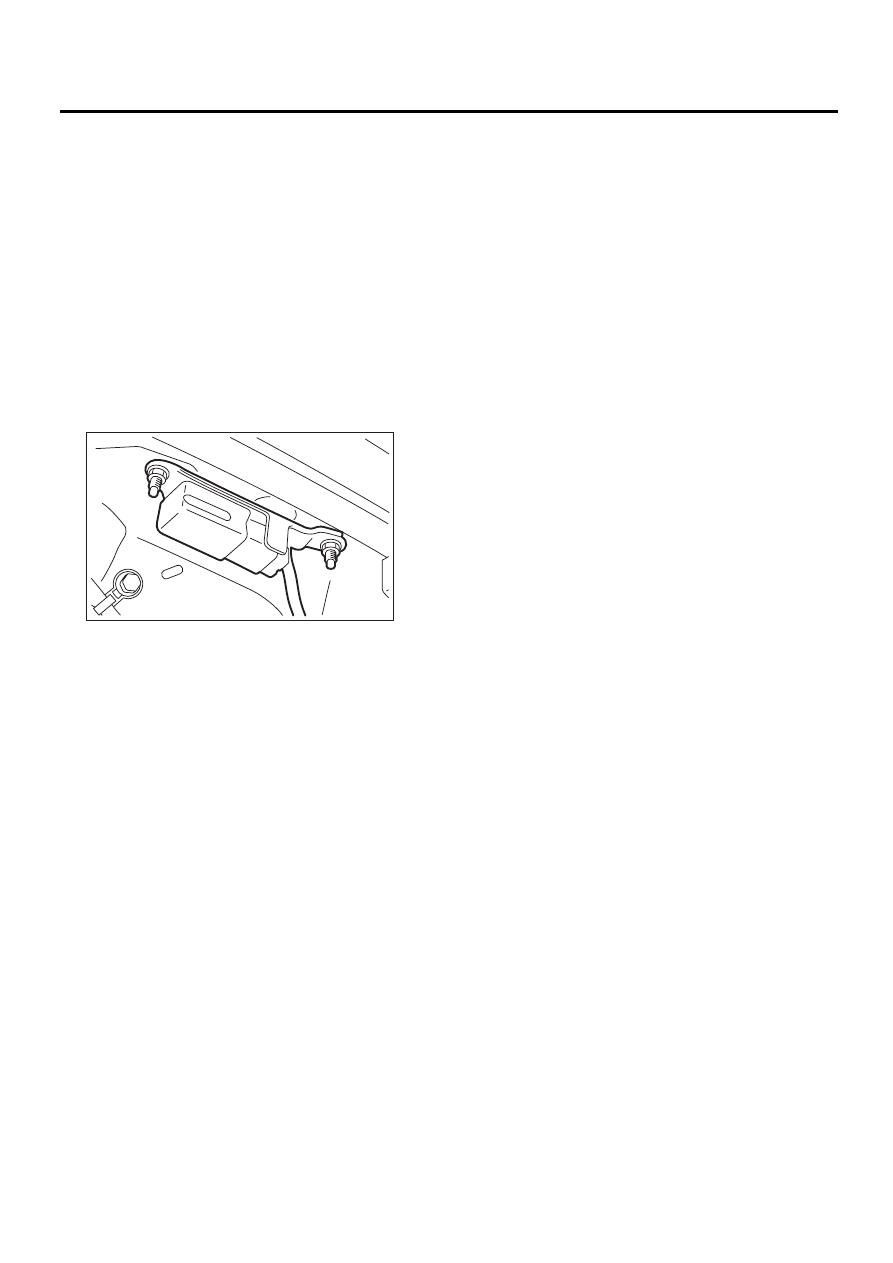

10.Датчик подушки-шторки

безопасности

A: СНЯТИЕ

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите нижнюю часть внутренней отделки
задней боковой панели кузова. <См. EI-45,
СНЯТИЕ, Внутренняя отделка задней боковой
панели кузова.>
4) Отверните гайку и отсоедините разъем по-
душки безопасности, чтобы снять датчик по-
душки-шторки безопасности.

B: УСТАНОВКА

ОСТОРОЖНО:
• Запрещается повторное использование
болтов и гаек.
• При повторной установке этих узлов обя-
зательно используйте новые болты и гайки.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

8 Нм (0,82 кгс-м, 5,9 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Монтажный кронштейн или разъем датчика
подушки-шторки безопасности на наличие пов-
реждений.
• Сработавшую подушку-шторку безопасности.

AB-00727

AB-23

Поворотный разъем рулевой колонки

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

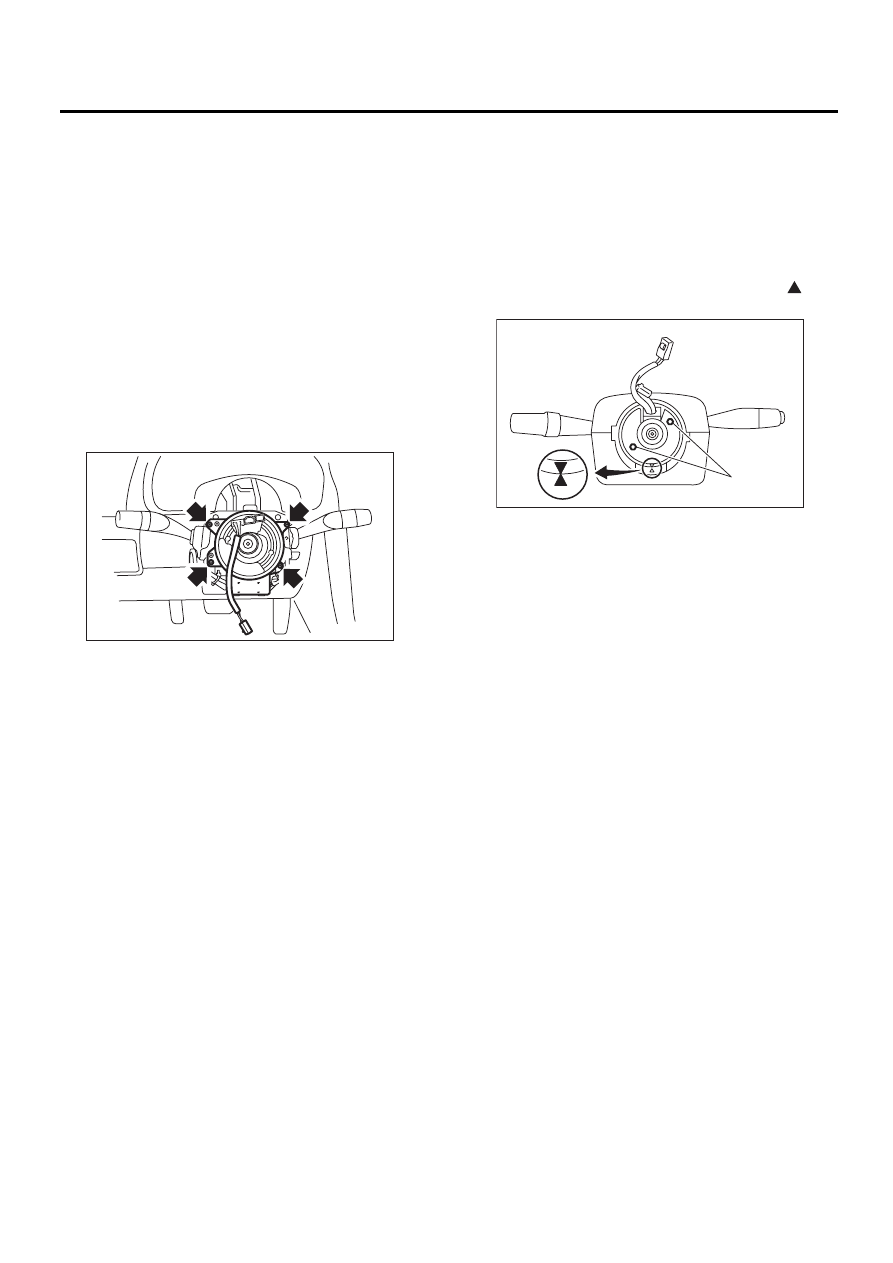

11.Поворотный разъем

рулевой колонки

A: СНЯТИЕ

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите модуль подушки безопасности во-
дителя. <См. AB-14, СНЯТИЕ, Модуль подушки
безопасности водителя.>
4) Снимите рулевое колесо. <См. PS-18, СНЯ-
ТИЕ, Рулевое колесо.>
5) Снимите кожух рулевой колонки.
6) Выверните винты и снимите поворотный
разъем рулевой колонки.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Перед установкой рулевого колеса обяза-
тельно проведите регулировку, совместив по-
воротный разъем и рулевую колонку. <См. AB-

23, РЕГУЛИРОВКА, Поворотный разъем руле-
вой колонки.>

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Комбинированный переключатель и пово-
ротный разъем рулевой колонки на наличие
трещин или деформаций.

D: РЕГУЛИРОВКА

1) Убедитесь в том, что передние колеса уста-
новлены в направлении прямолинейного дви-
жения.
2) Поверните штифты (A) поворотного разъема
рулевой колонки до упора против часовой
стрелки.
3) Поверните штифты (A) поворотного разъема
примерно на 3,25 оборота, пока метки “

” не

совместятся.

AB-01273

AB-00594

(A)
