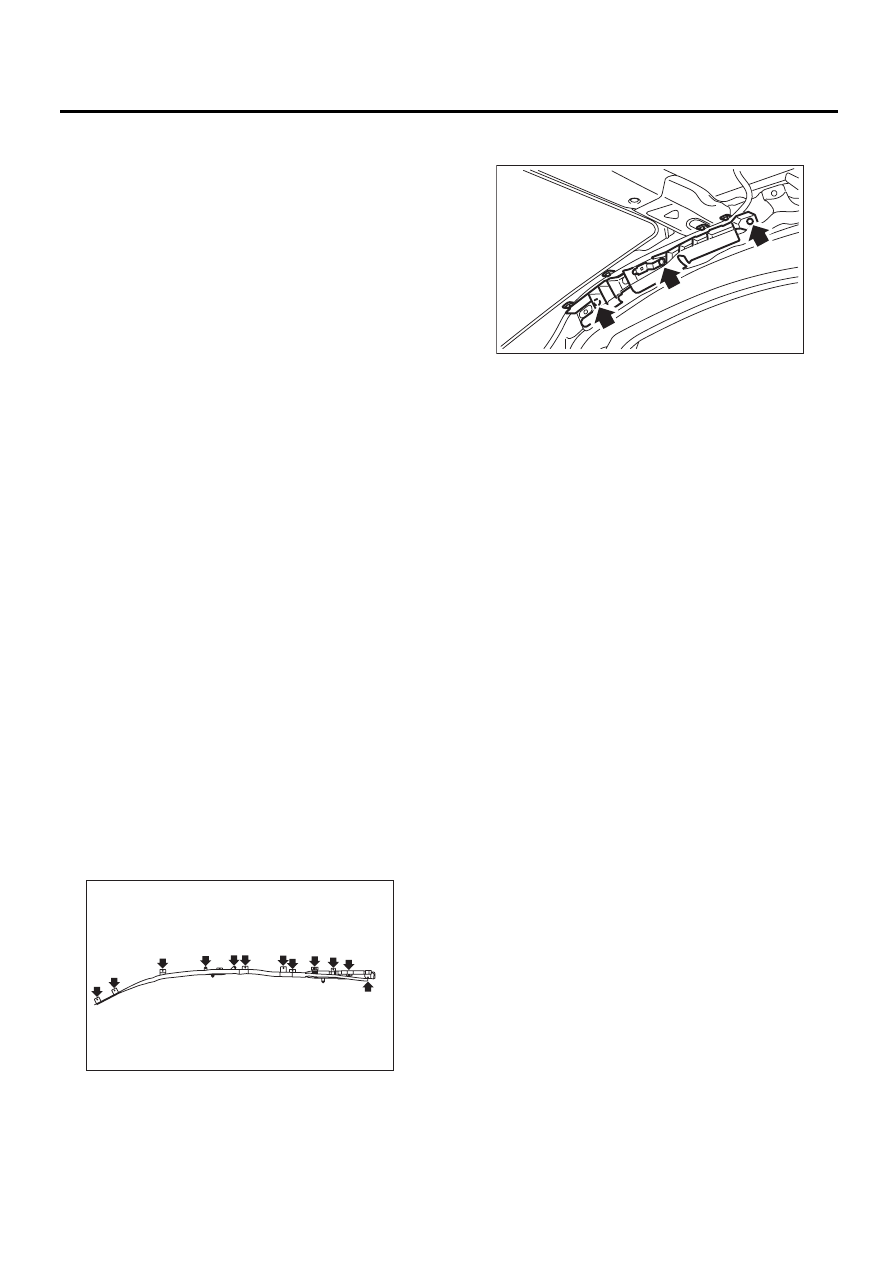

AB-16
Модуль боковой подушки безопасности
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ
6. Модуль боковой подушки
безопасности
A: СНЯТИЕ
ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB
-4, ОСТОРОЖНО, Общие сведения.>
ПРИМЕЧАНИЕ:
Порядок снятия модуля боковой подушки бе-
зопасности переднего пассажира аналогичен
порядку снятия модуля боковой подушки безо-
пасности водителя.
1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите передние сиденья. <См. SE-7, СНЯ-
ТИЕ, Переднее сиденье.>
4) Отсоедините разъем с обратной стороны уз-
ла подушки сиденья, после чего снимите жгут
проводов модуля боковой подушки безопас-
ности.
5) Снимите чехол спинки сиденья. <См. SE-7,
РАЗБОРКА, Переднее сиденье.>
6) Отверните гайки и снимите узел модуля бо-
ковой подушки безопасности с узла каркаса
спинки.
B: УСТАНОВКА
ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB
-4, ОСТОРОЖНО, Общие сведения.>
1) Убедитесь в отсутствии на модуле боковой
подушки безопасности посторонних предметов.
2) Установите модуль боковой подушки безо-
пасности (A) на узле каркаса спинки сиденья.
ОСТОРОЖНО:
При установке узла модуля боковой подуш-
ки безопасности, убедитесь в том, что чехол
спинки сиденья находится между боковым
кронштейном спинки сиденья и модулем
боковой подушки безопасности.
Момент затяжки:
6,0 Нм (0,61 кгс-м, 4,4 фунт-сила-фут)
3) Наденьте чехол спинки сиденья. <См. SE-10,
СБОРКА, Переднее сиденье.>
4) Протяните жгут проводов боковой подушки
безопасности вокруг обратной стороны узла
подушки сиденья.
5) Откиньте спинку сиденья или передвиньте
его вперед/назад, чтобы убедиться, что узел
спинки сиденья, узел чехла подушки сиденья и
жгут проводов боковой подушки безопасности
не касаются друг друга.

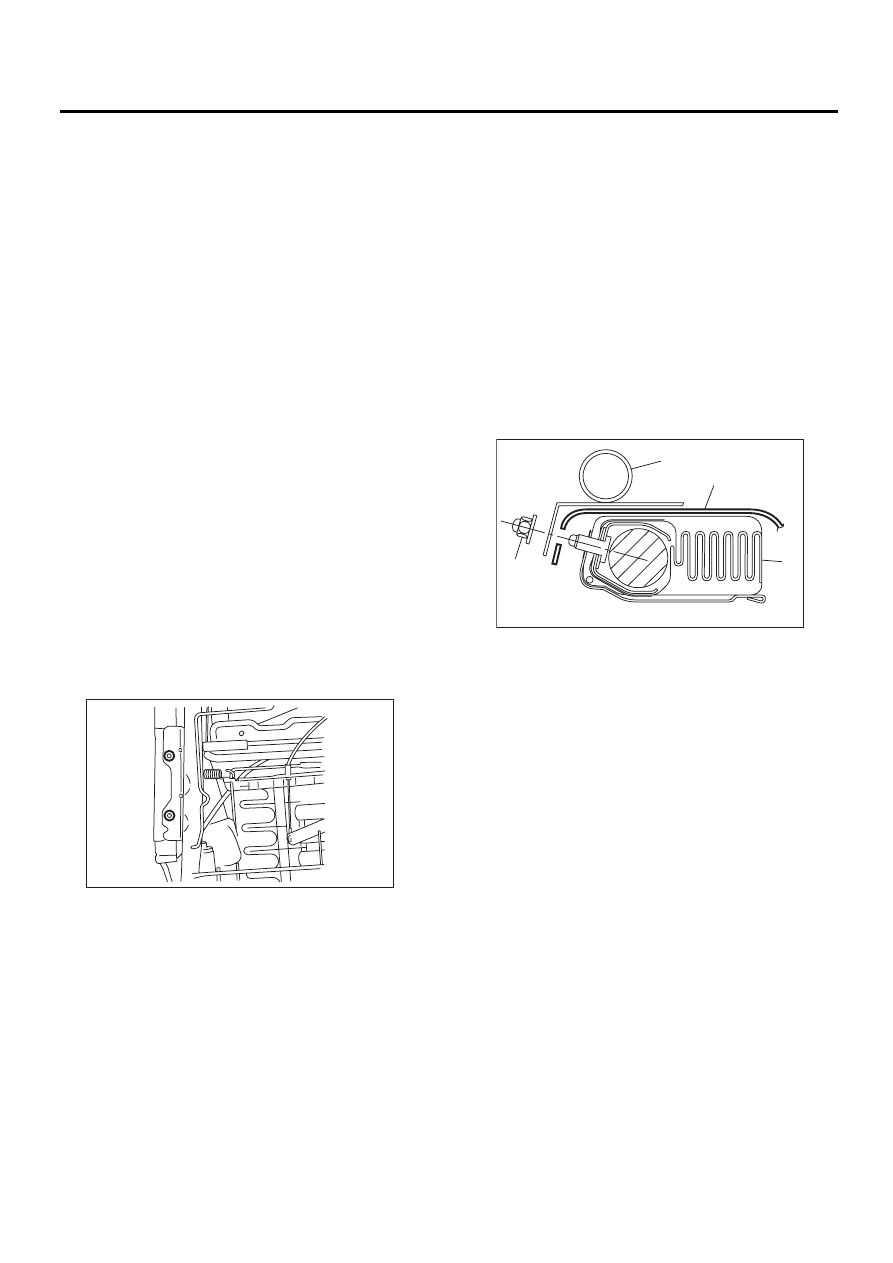

SE-00589
(1) Узел каркаса спинки сиденья
(2) Чехол спинки сиденья
(3) Узел модуля боковой подушки безопасности
(4) Шестигранная колпачковая гайка
AB-01326
(2)
(1)
(4)
(3)
