AB-12

Места осмотра после столкновения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

3. МОДУЛЬ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Переднее сиденье, модуль подушки безопас-
ности и монтажный кронштейн на наличие пов-
реждений или деформаций.
• Жгут проводов и/или разъем на наличие тре-
щин, деформаций или разрывов в цепи. Прово-
да жгута проводов на повреждение изоляции.

4. МОДУЛЬ ПОДУШКИ-ШТОРКИ
БЕЗОПАСНОСТИ

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Крышку подушки безопасности на наличие
царапин или повреждение.
• Жгут проводов и/или разъем на наличие тре-
щин, деформаций или разрывов в цепи. Прово-
да жгута проводов на повреждение изоляции.
• Монтажный кронштейн и хомут крепления на
наличие трещин и деформаций.

5. БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Блок управления на наличие трещин или де-
формаций.
• Монтажный кронштейн на наличие трещин
или деформаций.
• Разъем на наличие царапин, трещин или де-
формаций.
• Сработавшую подушку безопасности води-
теля или переднего пассажира.
• Сработавшую боковую подушку безопасности.
• Сработавшую подушку-шторку безопасности.

6. ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК
ЛОБОВОГО УДАРА

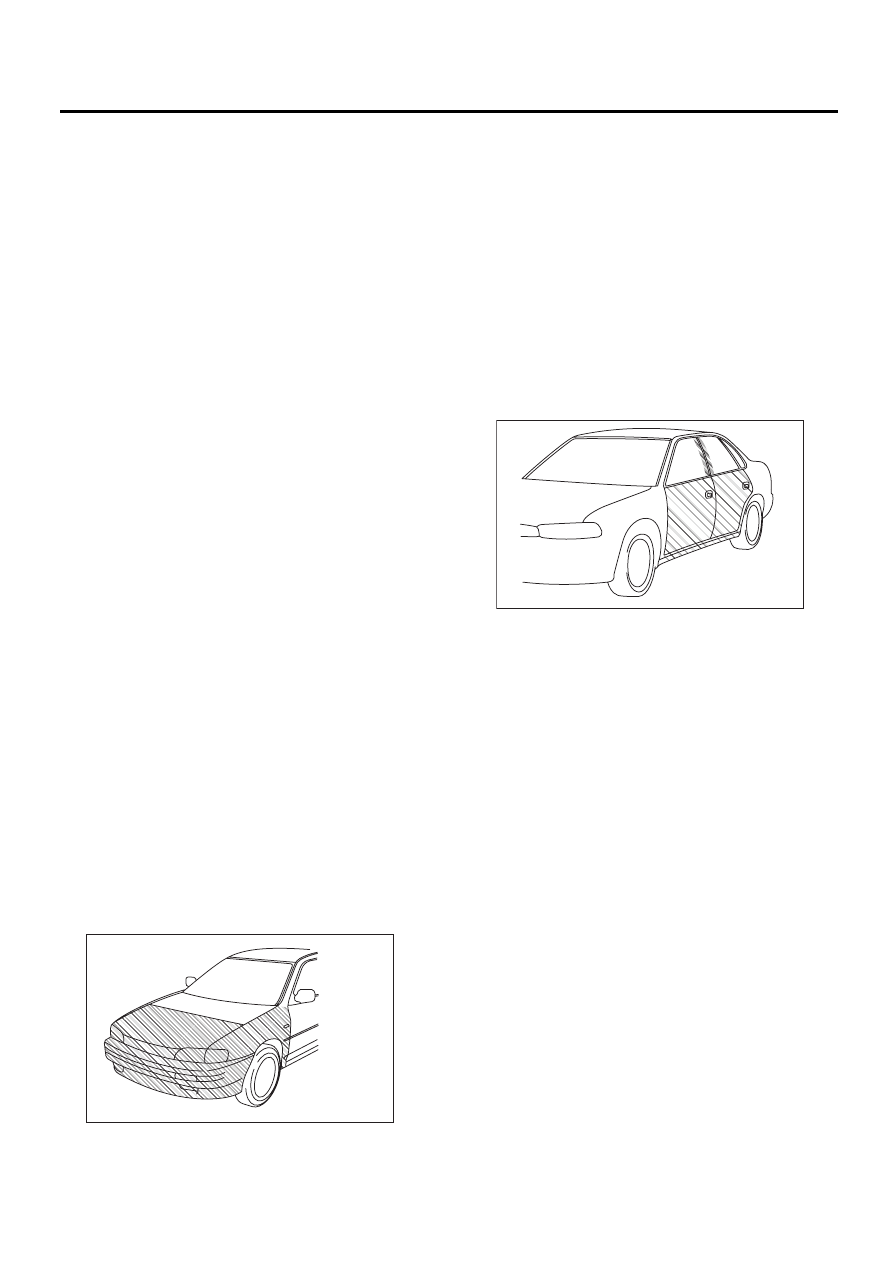

При повреждении участка автомобиля, отме-
ченного на рисунке, проведите проверку сле-
дующих узлов и деталей, заменяя поврежден-
ные узлы и детали новыми.

• Дополнительный датчик лобового удара на
наличие трещин или деформаций.
• Монтажный кронштейн на наличие трещин
или деформаций.
• Разъем на наличие царапин, трещин или де-
формаций.
• Сработавшую подушку безопасности води-
теля или переднего пассажира.

7. ДАТЧИК БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ И ДАТЧИК ПОДУШКИ-
ШТОРКИ БЕЗОПАСНОСТИ

При повреждении участка автомобиля, отме-
ченного на рисунке, проведите проверку сле-
дующих узлов и деталей, заменяя поврежден-
ные узлы и детали новыми.

• Датчик боковой подушки безопасности или
датчик подушки-шторки безопасности на нали-
чие трещин или деформаций.
• Монтажный кронштейн на наличие трещин
или деформаций.
• Разъем на наличие царапин, трещин или де-
формаций.
• Сработавшую боковую подушку безопаснос-
ти или подушку-шторку безопасности  (со сто-
роны срабатывания).

8. ПОВОРОТНЫЙ РАЗЪЕМ РУЛЕВОЙ
КОЛОНКИ

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Комбинированный переключатель или пово-
ротный разъем рулевой колонки на наличие
трещин или деформаций.

AB-00029

AB-00030

AB-13

Места осмотра после столкновения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

9. ВАЛ РУЛЕВОГО КОЛЕСА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Общая длина рулевой колонки должна соот-
ветствовать спецификации автомобиля.

Спецификация:

Общая длина L

917,5

+1,3



–0,3

 мм (36,12

+0,051



–0,012

 дюйма)

10.СИДЕНЬЕ ВОДИТЕЛЯ

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Корпус замка ремня безопасности и кронш-
тейн на наличие трещин или деформаций.
• Жгут проводов и/или разъем на наличие тре-
щин, деформаций или разрывов в цепи. Прово-
да жгута проводов на повреждение изоляции.

11.СИДЕНЬЕ ПЕРЕДНЕГО ПАССАЖИРА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Корпус замка ремня безопасности, кронш-
тейн или разъем на наличие царапин, трещин
или деформаций.
• Каркас спинки сиденья на наличие трещин
или деформаций
• Подголовник на наличие деформации или
свободного хода

L

PS-00734

AB-14

Модуль подушки безопасности водителя

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

4. Модуль подушки

безопасности водителя

A: СНЯТИЕ

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

1) Установите передние колеса в направлении
прямолинейного движения. (Установив пере-
дние колеса в направлении прямолинейного
движения, прокатите автомобиль 5 м (16 фу-
тов) или больше, чтобы убедиться, что он пере-
мещается в прямолинейном направлении.)
2) Переведите замок зажигания в положение
OFF.
3) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.

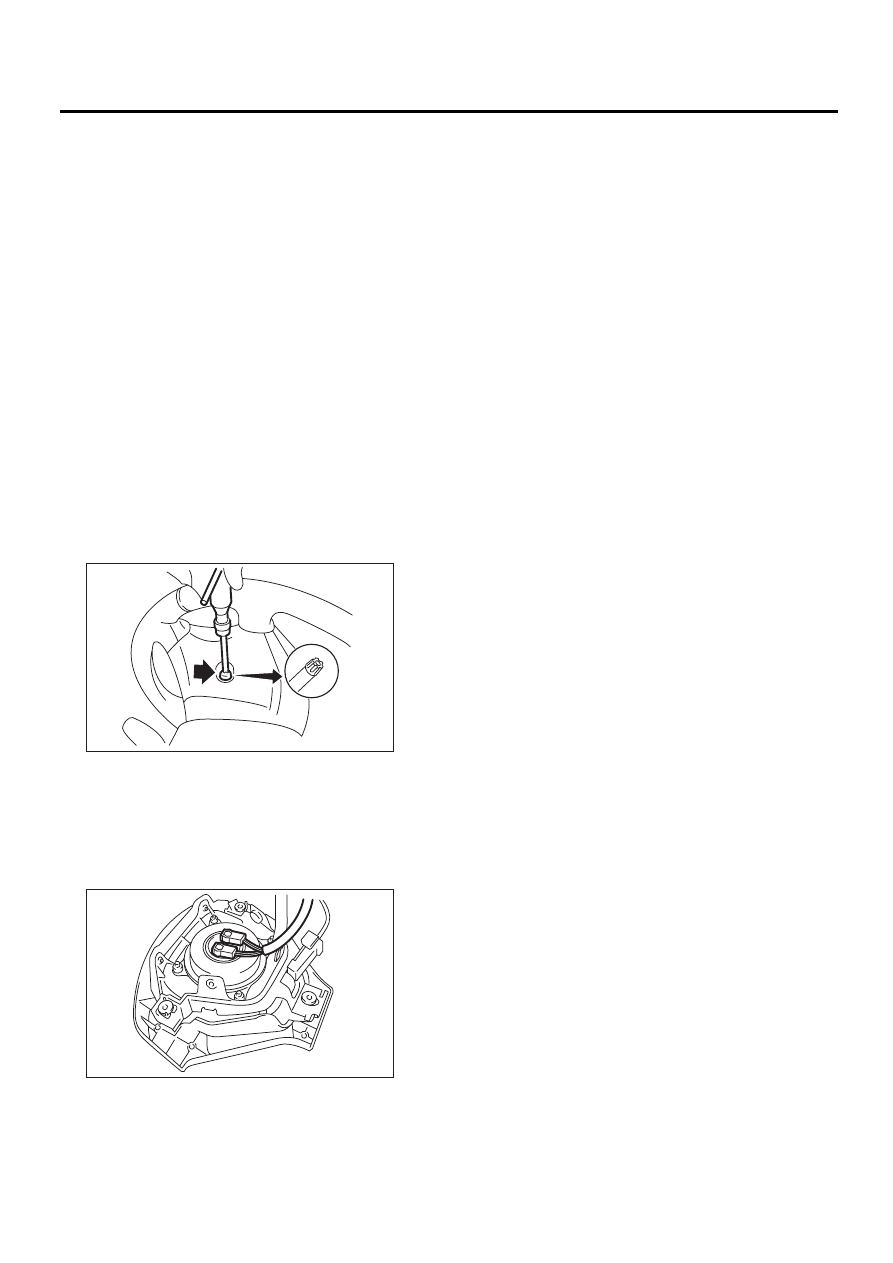

4) При помощи насадки TORX

®

 T30 (1), снимите

два болта TORX

®

 на боковой поверхности ру-

левого колеса.

5) Отсоедините жгут проводов звукового сиг-
нала.
6) Отсоедините разъем подушки безопасности,
расположенный на обратной стороне модуля
подушки безопасности, а затем извлеките мо-
дуль подушки безопасности. <См. AB-8, ПРОЦЕ-
ДУРА, Разъем модуля подушки безопасности.>

7) Правила обращения со снятым модулем по-
душки безопасности приведены в разделе
“ОСТОРОЖНО”. <См. AB-4, ОСТОРОЖНО,
Общие сведения.>

B: УСТАНОВКА

ОСТОРОЖНО:
• Перед проведением любых работ с моду-
лем подушки безопасности изучите пункт
“ОСТОРОЖНО” раздела “Общие сведения”.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

• Чтобы не перепутать соединения, разъ-
емы выкрашены в разные цвета. Разъем
жгута проводов подсоединяйте к разъему
модуля такого же цвета.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

10 Нм (1,0 кгс-м, 7,2 фунт-сила-фут)

C: ПРОВЕРКА

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

Проверьте состояние модуля подушки безопас-
ности, жгута проводов, разъема и монтажного
кронштейна и замените поврежденные узлы и
детали новыми. <См. AB-11, МОДУЛЬ ПОДУШ-
КИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ, ПРОВЕРКА,
Места осмотра после столкновения.>

CC-00018

(1)

AB-00622

AB-15

Модуль подушки безопасности переднего пассажира

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

5. Модуль подушки

безопасности переднего
пассажира

A: СНЯТИЕ

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

1) Переведите замок зажигания в положение
OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите отделение для перчаток. <См. EI-37,
СНЯТИЕ, Отделение для перчаток.>

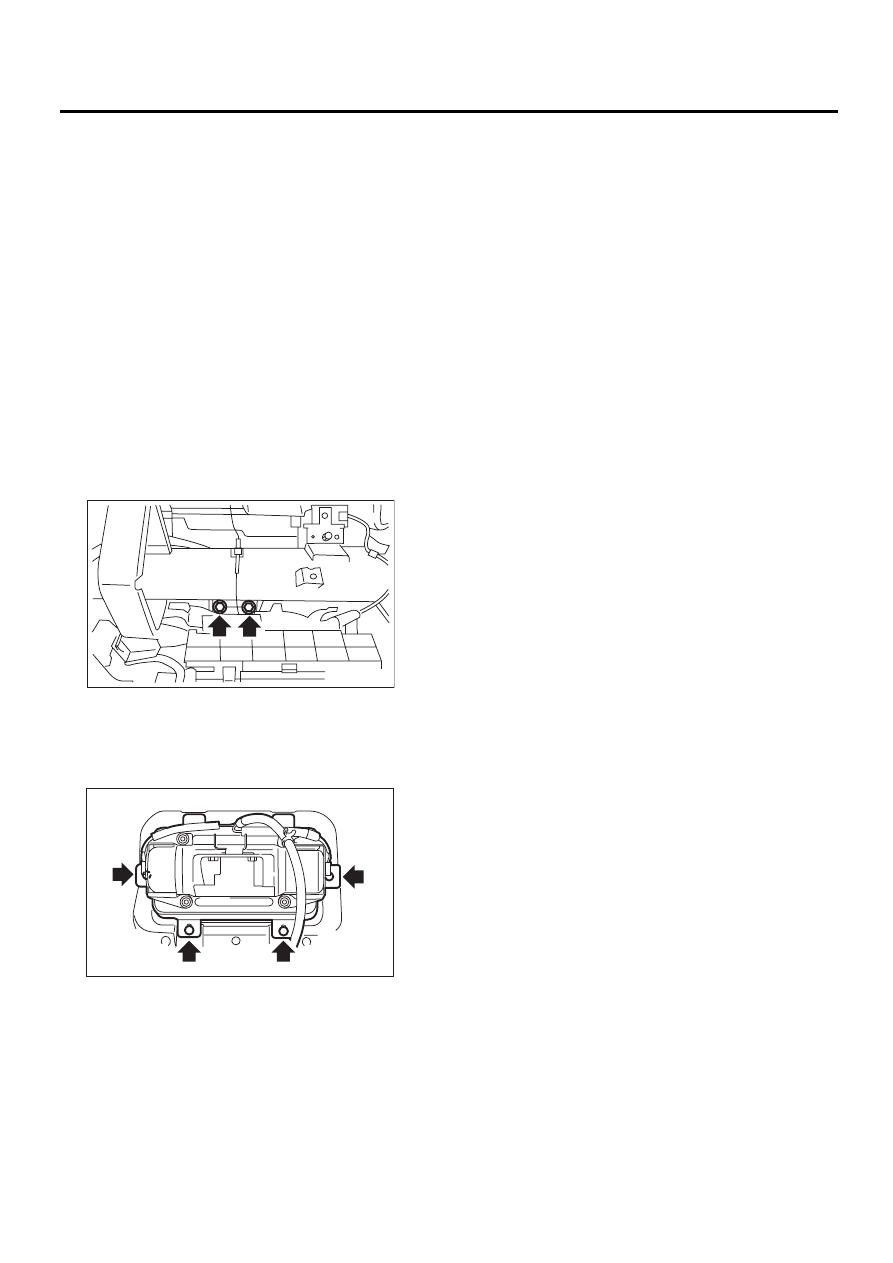

4) Снимите монтажные болты модуля подушки
безопасности переднего пассажира.

5) Снимите верхнюю панель приборов. <См. EI-

40, ВЕРХНЯЯ ПАНЕЛЬ ПРИБОРОВ, СНЯТИЕ,
Узел панели приборов.>
6) Отверните винты и снимите модуль подушки
безопасности переднего пассажира.

7) Правила обращения со снятым модулем по-
душки безопасности приведены в разделе
“ОСТОРОЖНО”.  <См. AB-4, ОСТОРОЖНО,
Общие сведения.>

B: УСТАНОВКА

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,4 Нм (0,75 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

Проверьте состояние модуля подушки безопас-
ности, жгута проводов, разъема и монтажного
кронштейна и замените поврежденные узлы и
детали новыми. <См. AB-11, МОДУЛЬ ПОДУШ-
КИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИ-
РА, ПРОВЕРКА, Места осмотра после столкно-
вения.>

EI-01327

AB-01276
