VDC(diag)-6

Опросный лист клиента

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

4. УСЛОВИЯ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

Окружающая
среда

a) Погода

 Ясно
 Облачно
 Дождь
 Снег
 Другое:

b) Температура окружающего воздуха

°C (°F)

c) Дорога

 Городская дорога
 Пригород
 Шоссе
 Проселок
 Подъем
 Спуск
 Дорога с твердым покрытием
 Дорога с гравийным покрытием
 Грязная дорога
 Песчаное место
 Прямая дорога
 Резкий поворот
 Плавный поворот
 S-образная кривая
 Дорога с уклоном в обе стороны
 Другое:

d) Поверхность дороги

 Сухая
 Мокрая
 Покрытая свежим снегом
 Покрытая затвердевшим снегом
 Замерзший уклон
 Другое:

VDC(diag)-7

Опросный лист клиента

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

Условия

a) Тормоза

Замедление:

G

 Непрерывное/

 Прерывистое

b) Акселератор

Ускорение:

G

 Непрерывное/

 Прерывистое

c) Скорость автомобиля

км/ч

миль/ч

 Движение вперед
 При ускорении
 При замедлении
 На малой скорости
 При повороте
 Другое:

d) Давление воздуха в шинах

Передняя правая шина:

кПа

Передняя левая шина:

кПа

Задняя правая шина:

кПа

Задняя левая шина:

кПа

e) Степень износа

Передняя правая шина:

Передняя левая шина:

Задняя правая шина:

Задняя левая шина:

f) Рулевое колесо

 Резкий поворот
 Плавный поворот
 Движение по прямой
 Плавный возврат
 Резкий возврат

g) Размер шины/диска

 Номинальный размер
 Не соответствующий техническим характеристикам (          )

h) Тип шин

 Летние шины
 Нешипованные шины: (Марка:

)

i) Установлены цепи противоскольжения:

 Да /

 Нет

j) Используются шины T-типа:

 Да /

 Нет

k) Состояние углов установки колес:

l) Состояние загруженности:

m) Используются отремонтированные детали:

 Да /

 Нет

• Содержание:

n) Другие:

VDC(diag)-8

Общие сведения

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

3. Общие сведения

A: ОСТОРОЖНО

1. СИСТЕМА ПОДУШЕК
БЕЗОПАСНОСТИ SRS

Жгут проводов системы подушек безопасности
проходит рядом с датчиком скорости колеса
системы ABS и VDCCM&H/U.

ОСТОРОЖНО:
• Все жгуты проводки и разъемы системы
подушек безопасности – желтого цвета. Не
используйте оборудование для тестирова-
ния электрики в этих цепях.
• Будьте осторожны, чтобы не повредить
жгут проводов системы подушек безопас-
ности при обслуживании датчика скорости
колеса и VDCCM&H/U.

B: ПРОВЕРКА

Перед проведением диагностики, проверьте
следующие элементы, которые могут влиять
на возникновение неполадок системы VDC.

1. АККУМУЛЯТОР

Измерьте напряжение аккумулятора и про-
верьте электролит.

Стандартное напряжение: 12 В или более

Удельная плотность электролита: 1,260 или
более

2. МАССА

Проверьте момент затяжки болта массы систе-
мы VDC.

Момент затяжки:

13 Нм (1,3 кгс-м, 9,6 фунт-силы-фут)

3. ТОРМОЗНАЯ ЖИДКОСТЬ

1) Измерьте уровень тормозной жидкости.
2) Проверьте, нет ли утечек тормозной жид-
кости.

4. ГИДРАВЛИЧЕСКИЙ БЛОК

Проверьте гидравлический блок.
• При проверке с использованием стенда для
проверки тормозов, <См. VDC-12, ПРОВЕРКА
РАБОТЫ ГИДРАВЛИЧЕСКОГО БЛОКА СИСТЕ-
МЫ VDC С ПОМОЩЬЮ СТЕНДА ДЛЯ ПРОВЕР-
КИ ТОРМОЗОВ, ПРОВЕРКА, Блок управления
системы VDC и блок гидравлического управле-
ния (VDCCM&H/U).>

• При проверке без использования стенда для
проверки тормозов, <См. VDC-11, ПРОВЕРКА
РАБОТЫ ГИДРАВЛИЧЕСКОГО БЛОКА СИСТЕ-
МЫ VDC С ПОМОЩЬЮ СТЕНДА ДЛЯ ПРОВЕР-
КИ ТОРМОЗОВ, ПРОВЕРКА, Блок управления
системы VDC и блок гидравлического управле-
ния (VDCCM&H/U).>

5. ПРИХВАТЫВАНИЕ ТОРМОЗА

Проверьте на предмет прихватывания тормо-
за.

6. ТОРМОЗНАЯ КОЛОДКА И ДИСК

Проверьте тормозные колодки и диски.
• Передние, <См. BR-16, ПРОВЕРКА, Пере-
дняя тормозная колодка.> <См. BR-17, ПРО-
ВЕРКА, Передний тормозной диск.>
• Задние, <См. BR-22, ПРОВЕРКА, Задняя
тормозная колодка.> <См. BR-23, ПРОВЕРКА,
Задний тормозной диск.>

7. ШИНА

Проверьте технические характеристики шин,
износ шин и давление воздуха в шинах. <См.
WT-2, ХАРАКТЕРИСТИКИ, Общие сведения.>

VDC(diag)-9

Общие сведения

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

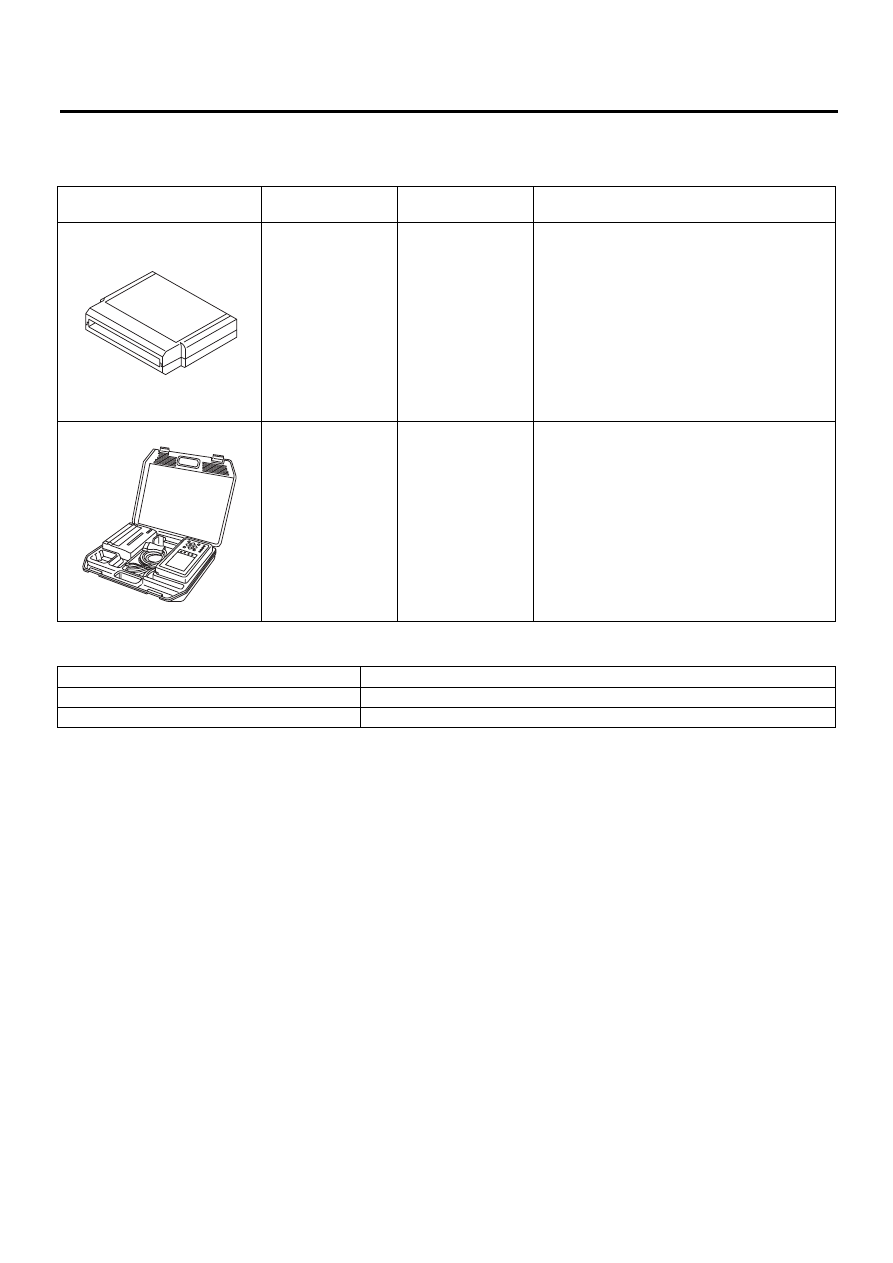

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

18482AA080

(Новый инстру-

мент)

КАРТРИДЖ

Используется для поиска и устранения неис-
правностей в электрических системах.

22771AA030

КОМПЛЕКТ
SUBARU SELECT
MONITOR

Используется для поиска и устранения неис-
правностей в электрических системах.

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепи

Используется для измерения сопротивления, напряжения и силы тока.

Осциллограф

Используется для измерения сигнала датчиков.

ST18482AA080

ST22771AA030
