VDC-26

Передний магнитный шифратор

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC)

9. Передний магнитный

шифратор

A: СНЯТИЕ

Так как передний магнитный шифратор встро-
ен в подшипник передней ступицы, информа-
цию о процедуре его снятия смотрите в разде-
ле “Подшипник передней ступицы”.
<См. DS-19, СНЯТИЕ, Подшипник передней
ступицы.>

B: УСТАНОВКА

Так как передний магнитный шифратор встро-
ен в подшипник передней ступицы, информа-
цию о процедуре его установки смотрите в раз-
деле “Подшипник передней ступицы”.
<См. DS-20, УСТАНОВКА, Подшипник пере-
дней ступицы.>

C: ПРОВЕРКА

Визуально проверьте магнитный шифратор на
предмет любых повреждений. При необходи-
мости замените узел подшипника ступицы.

ПРИМЕЧАНИЕ:
Поскольку магнитный шифратор встроен в
подшипник ступицы, при обнаружении любых
дефектов магнитного шифратора, замените
узел подшипника ступицы.

VDC-27

Задний магнитный шифратор

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC)

10.Задний магнитный

шифратор

A: СНЯТИЕ

Так как задний магнитный шифратор встроен в
подшипник задней ступицы, информацию о
процедуре его снятия смотрите в разделе
“Подшипник задней ступицы”.
<См. DS-21, СНЯТИЕ, Подшипник задней сту-
пицы.>

B: УСТАНОВКА

Так как задний магнитный шифратор встроен в
подшипник задней ступицы, информацию о
процедуре его установки смотрите в разделе
“Подшипник задней ступицы”.
<См. DS-22, УСТАНОВКА, Подшипник задней
ступицы.>

C: ПРОВЕРКА

Визуально проверьте детали магнитного шиф-
ратора на предмет любых повреждений. При
необходимости замените узел подшипника сту-
пицы.

ПРИМЕЧАНИЕ:
Поскольку магнитный шифратор встроен в
подшипник ступицы, при обнаружении любых
дефектов магнитного шифратора, замените
узел подшипника ступицы.

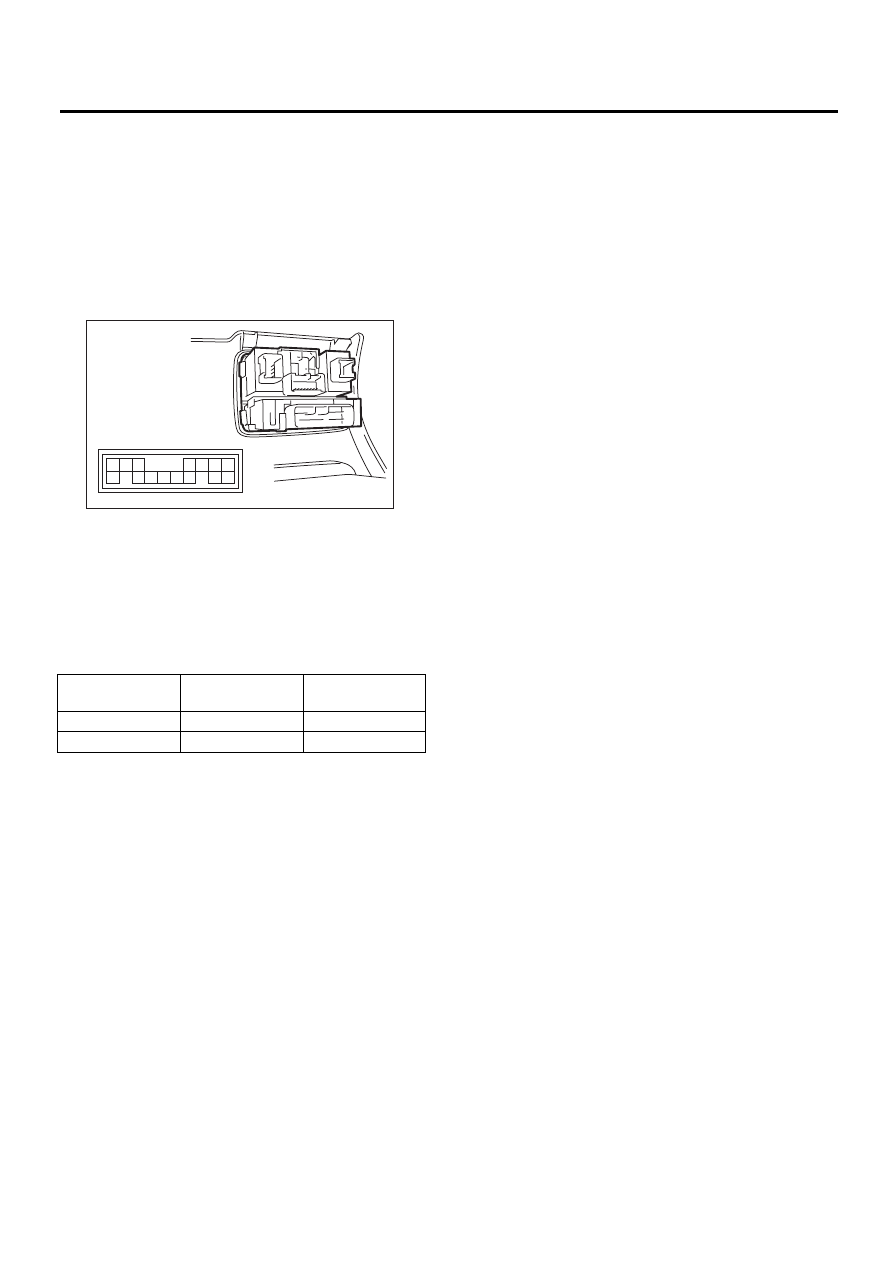

VDC-28

Переключатель отключения антипробуксовочной системы (TCS)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC)

11.Переключатель

отключения
антипробуксовочной
системы (TCS)

A: СНЯТИЕ

1) Снимите нижнюю крышку панели приборов.
2) Отверните винты и снимите переключатель
отключения антипробуксовочной системы.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление между клеммами пе-
реключателя отключения антипробуксовочной
системы.

При отрицательном результате, замените пе-
реключатель отключения антипробуксовочной
системы.

Положение вы-

ключателя

Клемма №

Стандартное

значение

ON

2 — 15

Менее 1 Ом

OFF

2 — 15

1 МОм или более

7 6 5

4 3 2 1

15

14 13 12 11 10

9 8

VDC00240

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ
УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

VDC(diag)

Страница

1.

Базовая процедура диагностики ............................................................2

2.

Опросный лист клиента  ..........................................................................4

3.

Общие сведения .......................................................................................8

4.

Расположение электрических компонентов .......................................10

5.

Входные/выходные сигналы блока управления  .................................12

6.

Subaru Select Monitor ..............................................................................16

7.

Считывание кодов диагностики неисправности (КДН) ......................22

8.

Режим проверки .....................................................................................23

9.

Режим очистки памяти ..........................................................................24

10.

Схема включения предупреждающей лампы  .....................................25

11.

Список кодов диагностики неисправностей (КДН)  ............................35

12.

Процедура диагностики с использованием кодов диагностики
неисправностей (КДН)  ...........................................................................39

13.

Общая таблица диагностики .................................................................89
