Subaru B9 Tribeca (2007 год). Руководство - часть 104





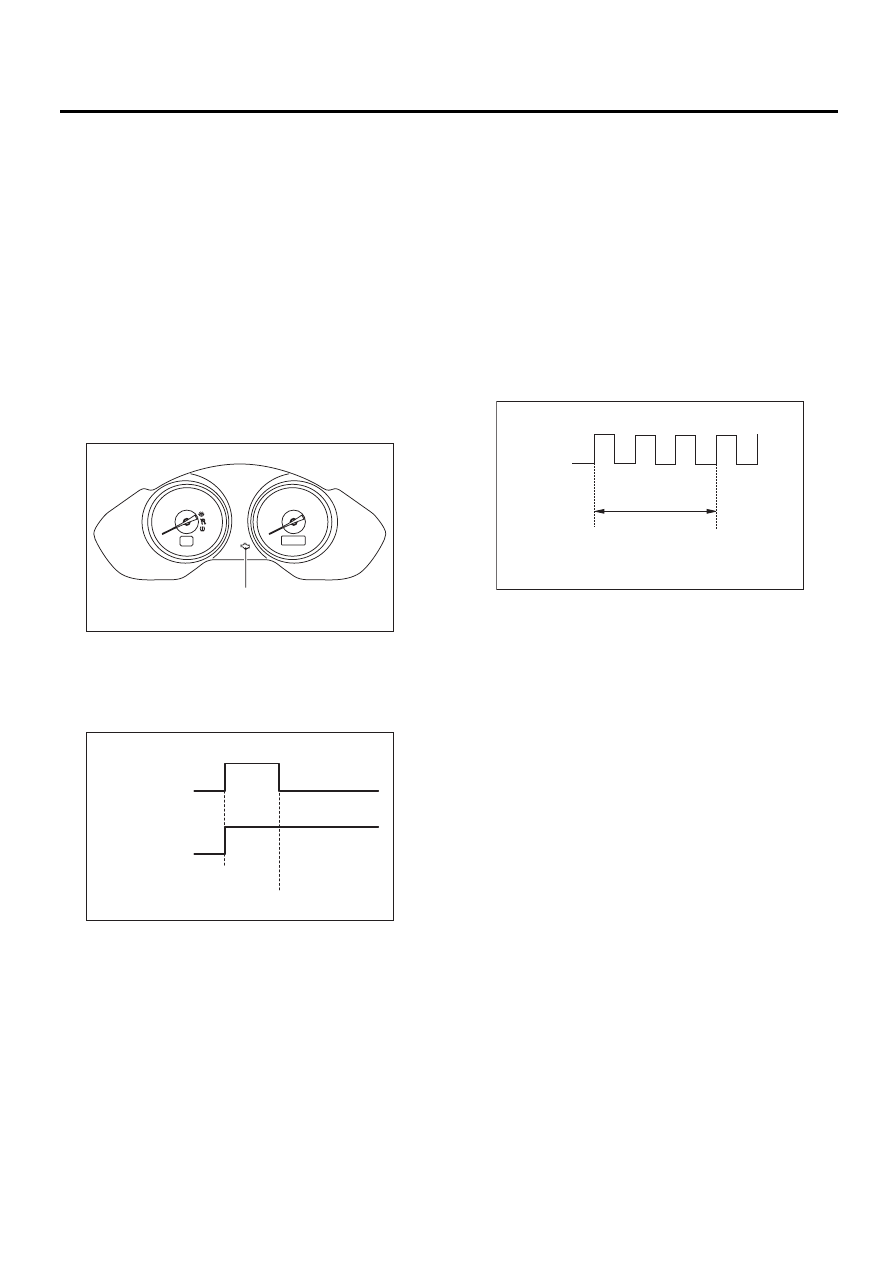

EN(H6DO)(diag)-62

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

B: ВКЛЮЧЕНИЕ КОНТРОЛЬНОЙ

ЛАМПЫ ОБНАРУЖЕНИЯ
НЕИСПРАВНОСТИ

1) Когда выключатель зажигания находится в
положении ON (двигатель выключен), конт-
рольная лампа обнаружения неисправности (А)
в комбинации приборов включается.

ПРИМЕЧАНИЕ:
Если контрольная лампа обнаружения неис-
правности не загорается, выполните диагнос-
тику цепи контрольной лампы обнаружения не-
исправности или цепи комбинации приборов.
<См. EN(H6DO)(diag)-63, КОНТРОЛЬНА
Я ЛАМ-
ПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ НЕ
ВКЛЮЧАЕТСЯ, Контрольная лампа обнаруже-
ния неисправности.>

2) После запуска двигателя, контрольная лам-
па обнаружения неисправности выключается.
Если она не выключается, в двигателе или в
системе снижения токсичности выхлопа име-
ется неисправность.

3) Поверните выключатель зажигания в поло-
жение OFF и подключите разъем режима пос-
тавки (тестового режима).

(1) Когда выключатель зажигания находит-
ся в положении ON (двигатель выключен),
контрольная лампа обнаружения неисправ-
ности включается.
(2) После запуска двигателя, контрольная
лампа обнаружения неисправности мигает
с частотой 0,5 Гц. (Во время диагностики)
(3) При отсутствии проблем, после диагнос-
тики контрольная лампа обнаружения неис-
правности мигает с частотой 3 Гц. При неис-
правности, контрольная лампа обнаруже-
ния неисправности включается.

(1) Неисправность отсутствует

(2) Обнаружена неисправность

(3) ВКЛ

(4) ВЫКЛ

(5) Выключатель зажигания в положении ON

(6) Запуск двигателя

EN-05536

(A)

x1000/min

EN-01679

(1)

(2)

(5)

(6)

(3)

(4)

(3)

(4)

(1) ВКЛ

(2) ВЫКЛ

(3) Выключатель зажигания в положении ON

(4) 1 секунда

EN-01681

(2)

(1)

(4)

(3)

EN(H6DO)(diag)-63

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

НЕ ВКЛЮЧАЕТСЯ

ДИАГНОСТИКА:
Разрыв или короткое замыкание в цепи контрольной лампы обнаружения неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Когда выключатель зажигания находится в положении ON (двигатель выключен), контрольная лам-
па обнаружения неисправности не включается.

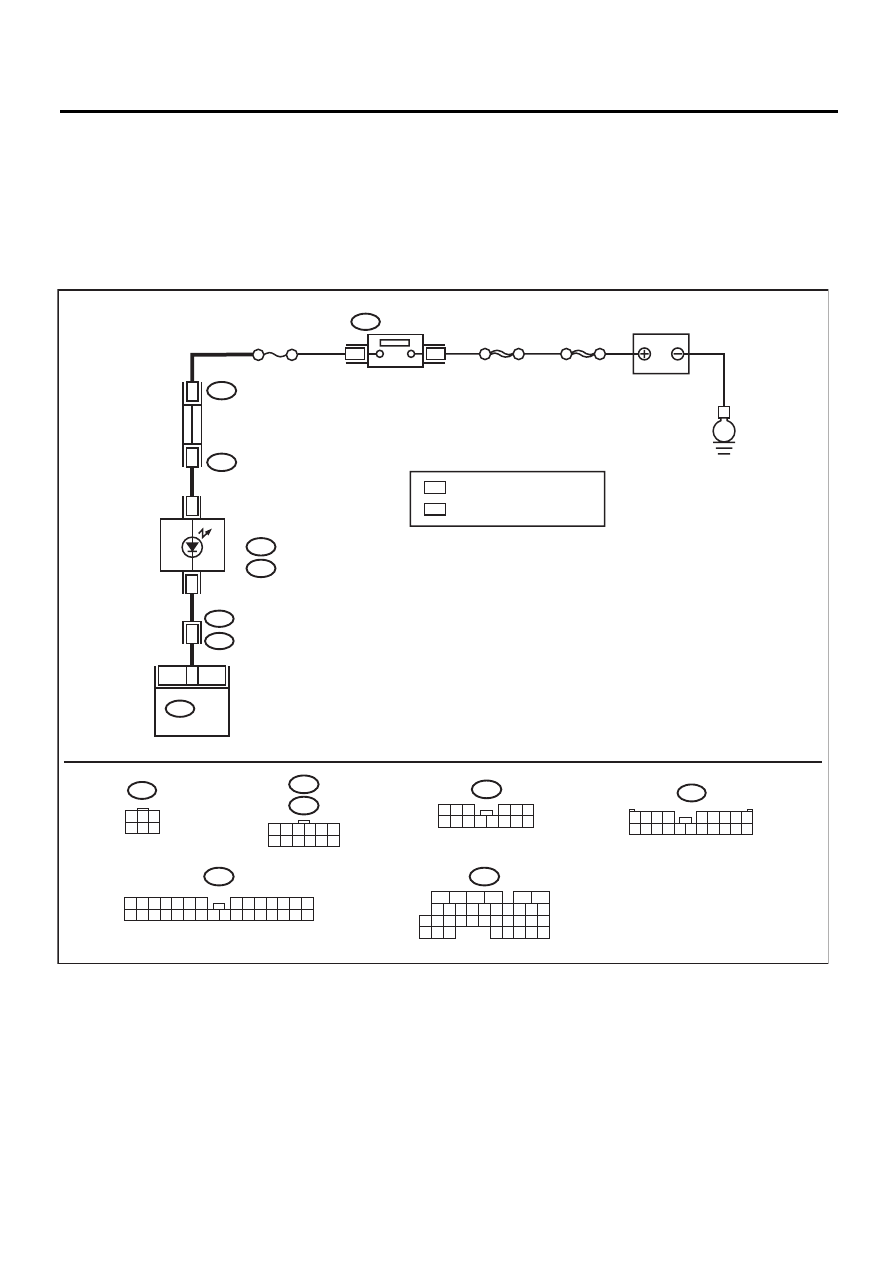

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

3

B72

i3

B38

B136

SBF-6

6

11

A3

7

ГЛАВНЫЙ SBF

No.5

B11

E

B72

1

3

4 5 6

2

B38

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

ECM

СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

i126

i127

1

*

2

*

i10

A:

i11

B:

i127

i126

1 2 3 4 5 6
7 8 9 10 11 12

i11

B:

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

i10

A:

2

*

1

*

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

EN-05513

1
7

2 3

4 5 6

8 9 10 11 12 13 14

:

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
ИЗ 7, 8 И 9

:

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
ИЗ 10, 11 И 12

EN(H6DO)(diag)-64

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ОТ
ECM.
1) Поверните выключатель зажигания в
положение ON.
2) Измерьте напряжение между ECM и
массой кузова.

Разъем и клемма

(B136) № 11 (+) — Масса кузова (–):

Напряжение менее 1 В?

Переходите к ша-
гу 4.

Переходите к шагу 2.

2

ПРОВЕРКА КОНТАКТА.
Проверьте соединение, встряхнув или по-
тянув разъем ECM и жгут проводки.

Контрольная лампа обнару-
жения неисправности горит?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 3.

3

ПРОВЕРКА РАЗЪЕМА ECM.
Проверьте соединение разъема ECM.

Правильно ли подсоединен
разъем ECM?

Замените ECM.
<См. FU(H6DO)-
32, Блок
управле-
ния двигателем
(ECM).>

Исправьте соедине-
ние разъема ECM.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ КОМБИНАЦИИ ПРИБОРОВ.
1) Поверните выключатель зажигания в
положение OFF.
2) Снимите комбинацию приборов. <См.
IDI-11
, Комбинация приборов.>
3) Отсоедините разъем от ECM и комбина-
ции приборов.
4) Измерьте сопротивление в проводке
между ECM и разъемом комбинации прибо-
ров.

Разъем и клемма

(B136) № 11 — (i11) № 11:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 5.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом комбинации
приборов
• Плохой контакт в со-
единительном разъ-
еме

5

ПРОВЕРКА КОНТАКТА.
Проверьте контакт в разъеме комбинации
приборов.

В разъеме комбинации при-
боров плохой контакт?

Устраните пло-
хой контакт в
разъеме комби-
нации приборов.

Переходите к шагу 6.

6

ПРОВЕРКА ПРОВОДКИ МЕЖДУ КОМБИ-
НАЦИЕЙ ПРИБОРОВ И ВЫКЛЮЧАТЕЛЕМ
ЗАЖИГАНИЯ.
1) Поверните выключатель зажигания в
положение ON.
2) Измерьте напряжение между разъемом
комбинации приборов и массой кузова.

Разъем и клемма

(i10) № 3 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Замените печат-
ную плату комби-
нации приборов.
<См. IDI-11, Ком-
бинация прибо-
ров.>

Проверьте и исправь-
те, если необходимо,
следующее.

ПРИМЕЧАНИЕ:
• Перегорел предох-
ранитель (№ 5)
• Разрыв или короткое
замыкание в проводке
между предохраните-
лем (№ 5) и клеммой
аккумулятора
• Плохой контакт в
разъеме выключателя
зажигания

EN(H6DO)(diag)-65

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

НЕ ВЫКЛЮЧАЕТСЯ

ДИАГНОСТИКА:
Короткое замыкание в цепи контрольной лампы обнаружения неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Хотя контрольная лампа обнаружения неисправности горит, когда двигатель работает, на дисплее
Subaru Select Monitor КДН не отображаются.

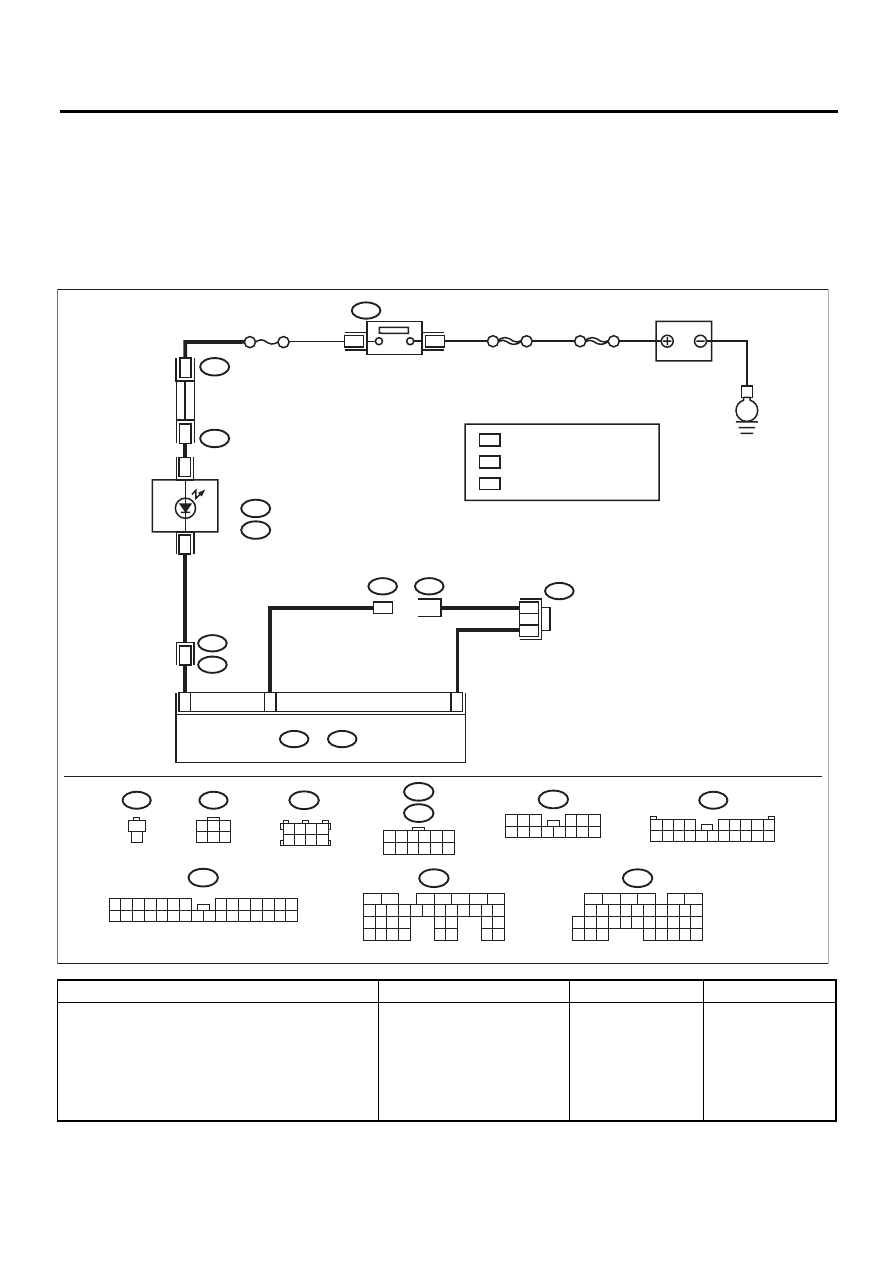

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ КОМБИНАЦИИ ПРИБОРОВ.
1) Поверните выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Поверните выключатель зажигания в
положение ON.

Контрольная лампа обнару-
жения неисправности горит?

Устраните корот-
кое замыкание в
цепи между комби-
нацией приборов и
разъемом ECM.

Замените ECM.
<См. FU(H6DO)-32

Блок управления
двигателем
(ECM).>

i126

i127

1

*

2

*

i10

A:

i11

B:

АККУМУЛЯТОР

3

B72

B420

B421

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

КОМБИНАЦИЯ ПРИБОРОВ

B135

B:

SBF-6

6

C11

B27

C6

ECM

B72

7

ГЛАВНЫЙ SBF

No.5

1

1

B420

1
2

1
2

B1

1

i3

B38

E

A3

B136

C:

1

3

4 5 6

2

B38

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

1 2 3 4
5 6 7 8

B122

3

*

2

*

1

*

B122

3

*

3

*

i127

i126

1 2 3 4 5 6
7 8 9 10 11 12

B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B:

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

C:

EN-05514

i11

B:

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

i10

A:

1
7

2 3

4 5 6

8 9 10 11 12 13 14

СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ

:

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
ИЗ 7, 8 И 9

:

TПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
ИЗ 10, 11 И 12

:

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ

РАЗЪЕМ РЕЖИМА
ПОСТАВКИ
(ТЕСТОВОГО
РЕЖИМА)
