Subaru B9 Tribeca (2007 год). Руководство - часть 103
EN(H6DO)(diag)-58
Режим проверки работы системы
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
15.Режим проверки работы
системы
A: ПОРЯДОК РАБОТЫ

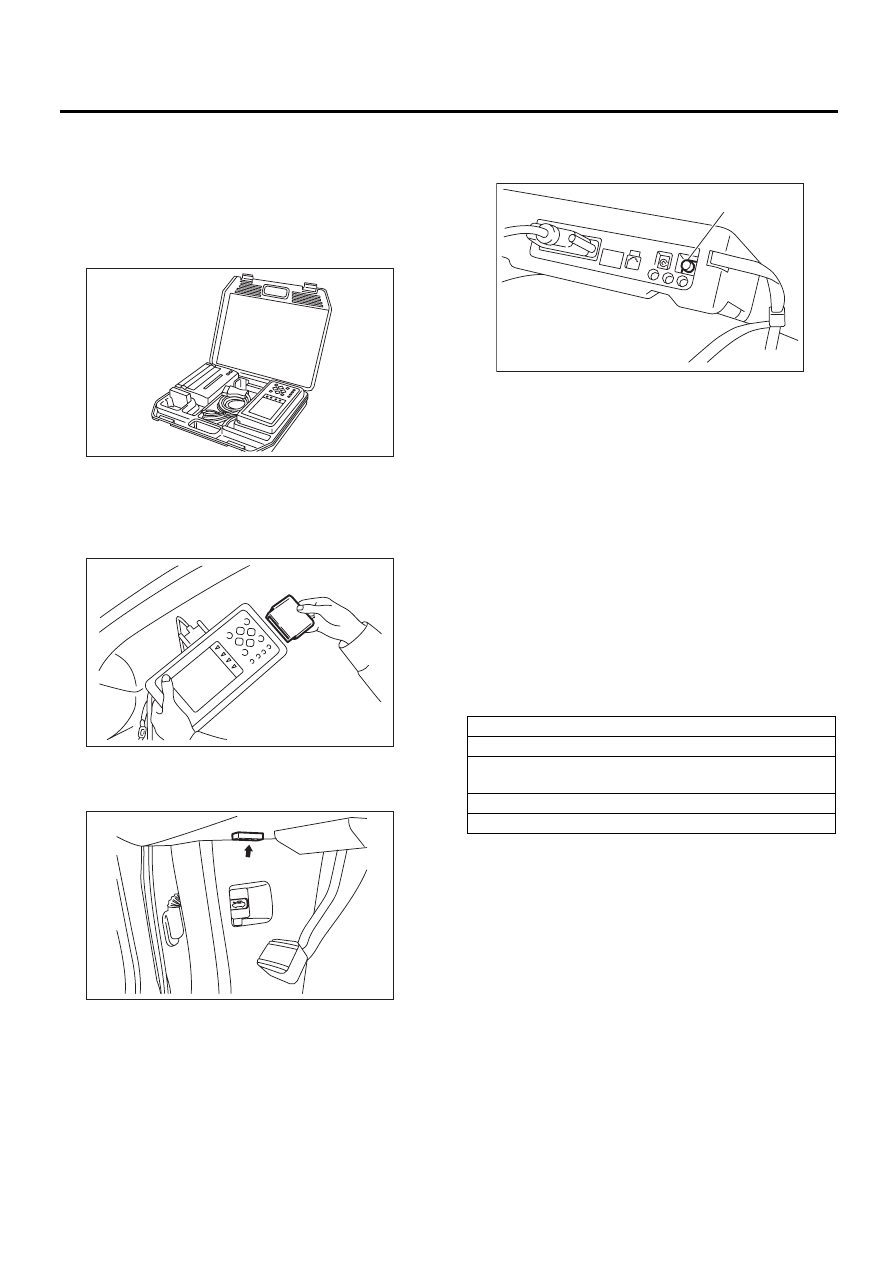

1) Подготовьте комплект Subaru Select Monitor.
<См. EN(H6DO)(diag)-7, ПОДГОТОВКА ИНС-
ТРУМЕНТА, Общие сведения.>
2) Подключите диагностический кабель к Subaru
Select Monitor.
3) Вставьте картридж в Subaru Select Monitor.
<См. EN(H6DO)(diag)-7, ПОДГОТОВКА ИНС-
ТРУМЕНТА, Общие сведения.>
4) Подключите Subaru Select Monitor к разъему
передачи данных, расположенному в нижней
части панели приборов (со стороны водителя).
ОСТОРОЖНО:
Не подключайте ничего, кроме Subaru Select
Monitor и универсального сканера.
5) Поверните выключатель зажигания в поло-
жение ON (двигатель выключен) и включите
Subaru Select Monitor.
6) На дисплее в меню «Main Menu» (Главное ме-
ню) выберите {Each System Check} (Проверка
каждой системы) и нажмите клавишу [YES] (Да).
7) На дисплее в меню «System Selection Menu»
(Меню выбора систем), выберите {Engine
Control System} (Система управления двигате-
лем) и нажмите клавишу [YES] (Да).
8) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[YES] (Да).
9) На дисплее в меню «Engine Diagnosis» (Диа-
гностика двигателя) выберите {System Operation
Check Mode} (Режим проверки работоспособ-
ности системы) и нажмите клавишу [YES] (Да).
10) На экране будут отображены следующие
элементы.
1. УПРАВЛЕНИЕ ТОПЛИВНЫМ НАСОСОМ
(ОПЕРАЦИЯ ВЫКЛЮЧЕНИЯ)
ОСТОРОЖНО:
После выполнения режима проверки рабо-
ты систем, выполните режим очистки памя-
ти <См. EN(H6DO)(diag)
-55, ПОРЯДОК РАБО-
ТЫ, Режим очистки памяти.>.
1) На дисплее в меню «System Operation Check
Mode» (Режим проверки работоспособности
системы) выберите {Fuel Pump Control} (Управ-
ление топливным насосом) и нажмите клавишу
[YES] (Да).
2) На дисплее в меню «Fuel Pump Control» (Уп-
равление топливным насосом), выберите {OFF
Operation} (Операция выключения) и нажмите
клавишу [YES] (Да).
EN-00038
EN-00039
EN-03693
(A) Выключатель питания
Дисплей
Fuel Pump Control (Управление топливным насосом)
Idling Ignition Timing Fixed (Фиксированный угол опере-
жения зажигания на холостом ходу)
Idle Speed Control (Управление холостыми оборотами)
Injector Control (Управление инжектором)
EN-00040
(A)
