EN(H6DO)(diag)-54

Проверка в движении

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

4. ПРОВЕРКА В ДВИЖЕНИИ C — ПРОВЕДИТЕ ПОЕЗДКУ В СООТВЕТСТВИИ
СО СЛЕДУЮЩЕЙ СХЕМОЙ ДВИЖЕНИЯ

(A)

(B)

(C)

Холостой ход в течение 10 секунд
или более.
Разгоните автомобиль до 97 км/час
(60 миль/ч) в течение 20 секунд.
Проведите поездку на автомобиле
на скорости 97 км/час (60 миль/ч) в
течение 20 секунд.

(D)

Снизьте скорость автомобиля до
64 км/ч (40 миль/ч) при полностью
закрытой дроссельной заслонке.

(G) Остановите автомобиль с пол-

ностью закрытой дроссельной
заслонкой.

(E)

(F)

Проведите поездку на автомобиле
на скорости 64 км/час (40 миль/ч) в
течение 20 секунд.
Разгоните автомобиль до 97 км/час
(60 миль/ч) в течение 10 секунд.

(H) Скорость автомобиля км/ч

(миль/ч)

(I)

Сек.

КДН

Описание

Условие

P0026

Диапазон/рабочие характеристики цепи соленоида управле-
ния впускными клапанами (Банк 1)

 —

P0028

Диапазон/рабочие характеристики цепи соленоида управле-
ния впускными клапанами (Банк 2)

 —

*P0030

HO2S Цепь управления нагревателем датчика кислорода
(Банк 1 Датчик 1)

 —

*P0050

HO2S Цепь управления нагревателем датчика кислорода
(Банк 2 Датчик 1)

 —

P0076

Низкий уровень сигнала в цепи управления впускными кла-
панами (Банк 1)

 —

P0082

Низкий уровень сигнала в цепи управления впускными кла-
панами (Банк 2)

 —

P0134

Отсутствие активности в цепи датчика кислорода (Банк 1
Датчик 1)

 —

P0154

Отсутствие активности в цепи датчика кислорода (Банк 2
Датчик 1)

 —

*P0171 Слишком бедная смесь (Банк 1)

Выполните также диагностику по циклу A или B.

*P0172 Слишком богатая смесь (Банк 1)

Выполните также диагностику по циклу A или B.

*P0174 Слишком бедная смесь (Банк 2)

Выполните также диагностику по циклу A или B.

*P0175 Слишком богатая смесь (Банк 2)

Выполните также диагностику по циклу A или B.

*P0301 Обнаружен пропуск зажигания в цилиндре 1

Выполните также диагностику по циклу A или B.

*P0302 Обнаружен пропуск зажигания в цилиндре 2

Выполните также диагностику по циклу A или B.

*P0303 Обнаружен пропуск зажигания в цилиндре 3

Выполните также диагностику по циклу A или B.

*P0304 Обнаружен пропуск зажигания в цилиндре 4

Выполните также диагностику по циклу A или B.

*P0305 Обнаружен пропуск зажигания в цилиндре 5

Выполните также диагностику по циклу A или B.

*P0306 Обнаружен пропуск зажигания в цилиндре 6

Выполните также диагностику по циклу A или B.

P2103

Высокий уровень сигнала в цепи управления двигателем при-
вода дроссельной заслонки

Выполните также диагностику по циклу A или B.

EN-00842

(C)

(H)

(I)

(60)

97

64 (40)

(B)

(A)

(F)

(D)

(E)

150

100

50

0

(G)

EN(H6DO)(diag)-55

Режим очистки памяти

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

13.Режим очистки памяти

A: ПОРЯДОК РАБОТЫ

1. SUBARU SELECT MONITOR
(НОРМАЛЬНЫЙ РЕЖИМ)

1) На дисплее в меню «Main Menu» (Главное
меню) выберите {Each System Check} (Провер-
ка каждой системы) и нажмите клавишу [YES]
(Да).
2) На дисплее в меню «System Selection Menu»
(Меню выбора систем), выберите {Engine Control
System} (Система управления двигателем) и на-
жмите клавишу [YES] (Да).
3) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[YES] (Да).
4) На дисплее в меню «Engine Diagnosis» (Диа-
гностика двигателя) выберите {Memory Clear}
(Очистка памяти) и нажмите клавишу [YES]
(Да).
5) Когда на экране дисплея появятся надписи
“Done” (Выполнено) и “Turn Ignition Switch OFF”
(Выключите зажигание), переведите выключа-
тель зажигания в положение OFF, затем вы-
ключите Subaru Select Monitor.

ПРИМЕЧАНИЕ:
• После очистки памяти выполняется началь-
ная диагностика системы электронной дрос-
сельной заслонки. По этой причине запускайте
двигатель через 10 секунд или более после
включения зажигания.
• Для получения более детальной информа-
ции по эксплуатации, обратитесь к “ИНСТРУК-
ЦИИ ПО ЭКСПЛУАТАЦИИ SUBARU SELECT
MONITOR”.

2. SUBARU SELECT MONITOR (РЕЖИМ
OBD)

1) На дисплее в меню «Main Menu» (Главное
меню) выберите {Each System Check} (Провер-
ка каждой системы) и нажмите клавишу [YES]
(Да).
2) На дисплее в меню «System Selection Menu»
(Меню выбора систем), выберите {Engine
Control System} (Система управления двигате-
лем) и нажмите клавишу [YES] (Да).
3) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[YES] (Да).
4) На дисплее в меню «Engine Diagnosis» (Диа-
гностика двигателя) выберите {OBD System}
(Система OBD) и нажмите клавишу [YES] (Да).
5) На дисплее в меню «OBD Menu» (Меню OBD)
выберите {DTC Clear} (Очистка КДН) и нажми-
те клавишу [YES] (Да).

6) Когда на экране появится надпись “Clear
Diagnostic Code?” (Удалить код диагностики?),
нажмите клавишу [YES] (Да).
7) Поверните выключатель зажигания в поло-
жение OFF, а затем выключите Subaru Select
Monitor.

ПРИМЕЧАНИЕ:
• После очистки памяти выполняется началь-
ная диагностика системы электронной дрос-
сельной заслонки. По этой причине запускайте
двигатель через 10 секунд или более после
включения зажигания.
• Для получения более детальной информа-
ции по эксплуатации, обратитесь к “ИНСТРУК-
ЦИИ ПО ЭКСПЛУАТАЦИИ SUBARU SELECT
MONITOR”.

3. УНИВЕРСАЛЬНЫЙ СКАНЕР

Для очистки памяти при помощи универсально-
го сканера, обратитесь к Руководству по ис-
пользованию универсального сканера.

EN(H6DO)(diag)-56

Режим принудительной проверки работы клапанов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

14.Режим принудительной

проверки работы клапанов

A: ПОРЯДОК РАБОТЫ

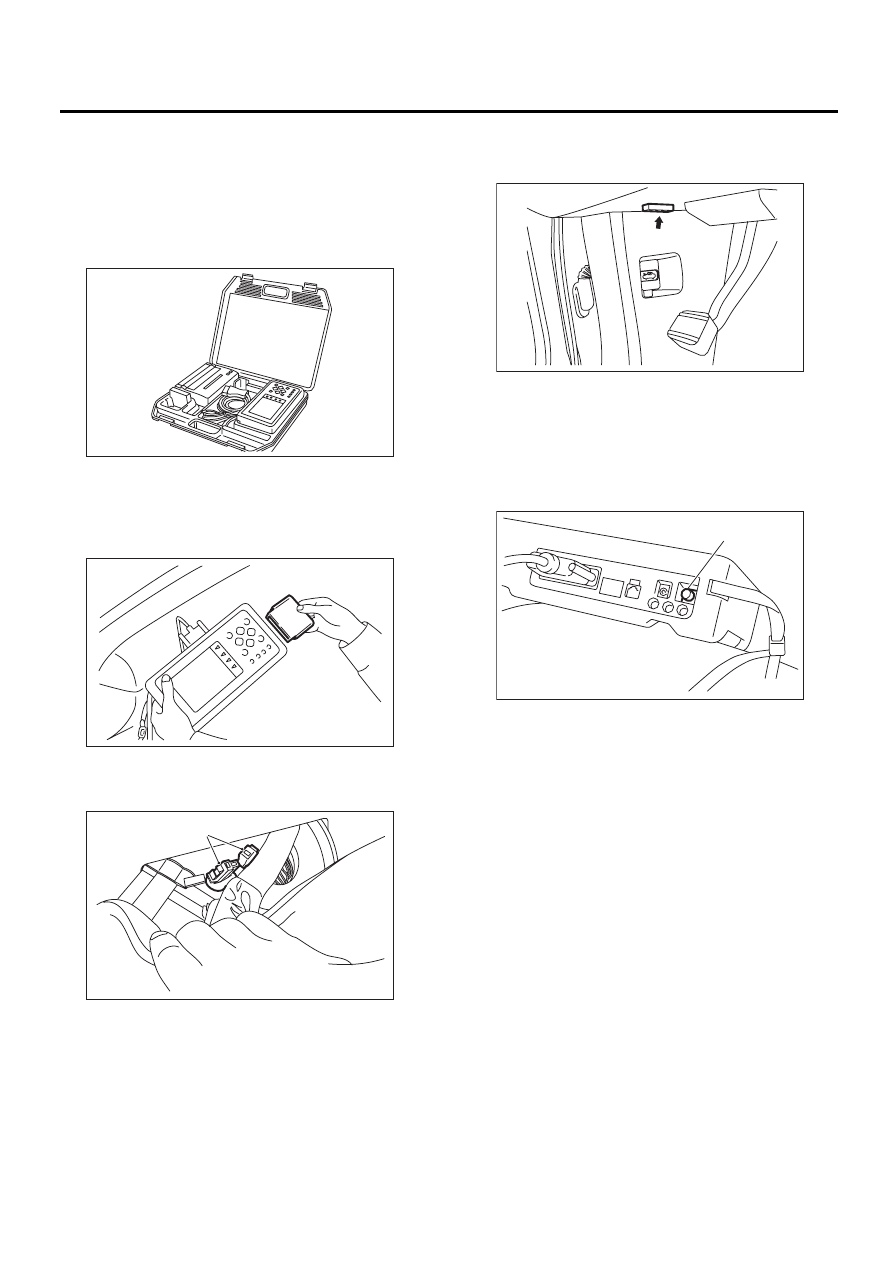

1) Подготовьте комплект Subaru Select Monitor.
<См. EN(H6DO)(diag)-7, ПОДГОТОВКА ИНС-
ТРУМЕНТА, Общие сведения.>

2) Подключите диагностический кабель к Subaru
Select Monitor.
3) Вставьте картридж в Subaru Select Monitor.
<См. EN(H6DO)(diag)-7, ПОДГОТОВКА ИНСТРУ-
МЕНТА, Общие сведения.>

4) Подключите разъем режима поставки (тес-
тового режима) (А), расположенный под отде-
лением для перчаток.

5) Подключите Subaru Select Monitor к разъему
передачи данных, расположенному в нижней
части панели приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никаких других сканирую-
щих устройств, за исключением Subaru Select
Monitor и универсального сканера.
6) Поверните выключатель зажигания в поло-
жение ON (двигатель выключен) и включите
Subaru Select Monitor.

7) На дисплее в меню «Main Menu» (Главное ме-
ню) выберите {Each System Check} (Проверка
каждой системы) и нажмите клавишу [YES] (Да).
8) На дисплее в меню «System Selection Menu»
(Меню выбора систем), выберите {Engine Control
System} (Система управления двигателем) и
нажмите клавишу [YES] (Да).
9) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[YES] (Да).
10) На дисплее в меню «Engine Diagnosis» (Диа-
гностика двигателя) выберите {System Operation
Check Mode} (Режим проверки работоспособ-
ности системы) и нажмите клавишу [YES] (Да).
11) На дисплее в меню «System Operation Check
Mode» (Режим проверки работоспособности
системы) выберите {Actuator ON/OFF Operation}
(Включение/выключение привода) и нажмите
клавишу [YES] (Да).
12) На дисплее в меню «Actuator ON/OFF
Operation» (Включение/выключение приводов)
выберите требуемый привод и нажмите клави-
шу [YES] (Да).

EN-00038

EN-00039

EN-04902

(A)

(A) Выключатель питания

EN-03693

EN-00040

(A)

EN(H6DO)(diag)-57

Режим принудительной проверки работы клапанов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

13) Нажатие клавиши [NO] (Нет) завершает ре-
жим принудительной проверки работоспособ-
ности клапана. На экране дисплея снова поя-
вится меню «Actuator ON/OFF Operation» (Вклю-
чение/выключение привода).
• Перечень поддерживаемых данных приве-
ден в следующей таблице.

ПРИМЕЧАНИЕ:

• Данные, указанные ниже, будут отражены
на дисплее, но недоступны.

• Для получения более детальной информа-
ции по эксплуатации, обратитесь к “ИНС-
ТРУКЦИИ ПО ЭКСПЛУАТАЦИИ SUBARU
SELECT MONITOR”.

Описание

Дисплей

Принудительная проверка реле
топливного насоса

Fuel Pump

Принудительная проверка реле
вентилятора радиатора

Radiator Fan Relay

Принудительная проверка реле
кондиционера

A/C Compressor Relay

Принудительная проверка ра-
боты электромагнитного клапа-
на управления продувкой ад-
сорбера

CPC Solenoid

Дисплей

EGR Solenoid

ASV Solenoid

FICD Solenoid

Pressure Switching Solenoid 1

Pressure Switching Solenoid 2

Wastegate solenoid

AAI Solenoid

Exhaust Bypass Valve Control Permit Flag

PCV Solenoid

Fuel Tank Sensor Control Valve

Vent Solenoid Valve
