Subaru Forester (2008 год). Руководство - часть 823





CC(diag)-9

Диагностика по симптомам

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

6. Диагностика по симптомам

A: ПОРЯДОК ПРОВЕДЕНИЯ ДИАГНОСТИКИ ПО СИМПТОМАМ

Признак неисправности

Неисправная деталь или

узел

Примечание:

1

Главный выключатель
системы круиз контроля
не устанавливается в по-
ложение ON (Контроль-
ная лампа системы кру-
из-контроля не горит.)

(1) Проверьте контроль-
ную лампу системы кру-
из-контроля.

<См. CC(diag)-11, ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ СИС-
ТЕМЫ КРУИЗ-КОНТРОЛЯ И КОНТРОЛЬНОЙ ЛАМПЫ УСТА-
НОВКИ КРУИЗ-КОНТРОЛЯ, Диагностика по симптомам.>

(2) Проверьте переклю-
чатель команд системы
круиз-контроля.

<См. CC(diag)-16, КДН 11, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-27, КДН 15, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-28, КДН 21, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-32, КДН 24, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-33, КДН 65, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

2

Невозможность установ-
ки круиз-контроля.

(1) Проверьте переклю-
чатель команд системы
круиз-контроля.

<См. CC(diag)-16, КДН 11, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-27, КДН 15, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-28, КДН 21, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-32, КДН 24, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-33, КДН 65, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

(2) Проверьте выключа-
тель стоп-сигналов и
датчик нажатия педали
тормоза.

<См. CC(diag)-18, КДН 12, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-32, КДН 25, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-33, КДН 61, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

(3) Проверьте датчик на-
жатия педали сцепле-
ния.

<См. CC(diag)-21, КДН 13, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

(4) Проверьте датчик
нейтральной передачи.

<См. CC(diag)-24, КДН 14, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-33, КДН 62, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

(5) Проверьте датчик
скорости автомобиля.

<См. CC(diag)-29, КДН 22, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-32, КДН 32, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-33, КДН 63, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

3

Скорость автомобиля не
поддерживается в рам-
ках заданного диапазона

±3 км/ч
(

±2 миль/ч).

Проверьте датчик скоро-
сти автомобиля.

<См. CC(diag)-29, КДН 22, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-32, КДН 32, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-33, КДН 63, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

CC(diag)-10

Диагностика по симптомам

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

4

После нажатия переклю-
чателя RESUME/ACCEL
скорость автомобиля не
увеличивается или не
возвращается к задан-
ной.

Проверьте переключа-
тель RESUME/ACCEL.

<См. CC(diag)-16, КДН 11, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-27, КДН 15, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-28, КДН 21, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-32, КДН 24, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-33, КДН 65, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

5

Скорость автомобиля не
снижается после нажа-
тия переключателя ко-
манд.

Проверьте работу пере-
ключателя команд.

<См. CC(diag)-16, КДН 11, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-27, КДН 15, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-28, КДН 21, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-32, КДН 24, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-33, КДН 65, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

6

После нажатия выклю-
чателя CANCEL режим
круиз-контроля не отме-
няется.

Проверьте выключатель
CANCEL.

<См. CC(diag)-16, КДН 11, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-27, КДН 15, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-28, КДН 21, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-32, КДН 24, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-33, КДН 65, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

7

После нажатия педали
тормоза режим круиз-
контроля не отменяется.

Проверьте выключатель
стоп-сигналов и датчик
нажатия педали тормо-
за.

<См. CC(diag)-18, КДН 12, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-32, КДН 25, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-33, КДН 61, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

8

После нажатия педали
сцепления режим круиз-
контроля не отменяется.

Проверьте датчик нажа-
тия педали сцепления.

<См. CC(diag)-21, КДН 13, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

9

После переключения на
нейтральную передачу
режим круиз-контроля
не отменяется.

Проверьте датчик ней-
тральной передачи.

<См. CC(diag)-24, КДН 14, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>
<См. CC(diag)-33, КДН 62, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

Признак неисправности

Неисправная деталь или

узел

Примечание:

CC(diag)-11

Диагностика по симптомам

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

B ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ СИСТЕМЫ КРУИЗ-КОНТРОЛЯ

И КОНТРОЛЬНОЙ ЛАМПЫ УСТАНОВКИ КРУИЗ-КОНТРОЛЯ

ПРИЗНАК НЕИСПРАВНОСТИ:
Режим движения в режиме круиз-контроля устанавливается, но контрольная лампа системы круиз-
контроля не горит.

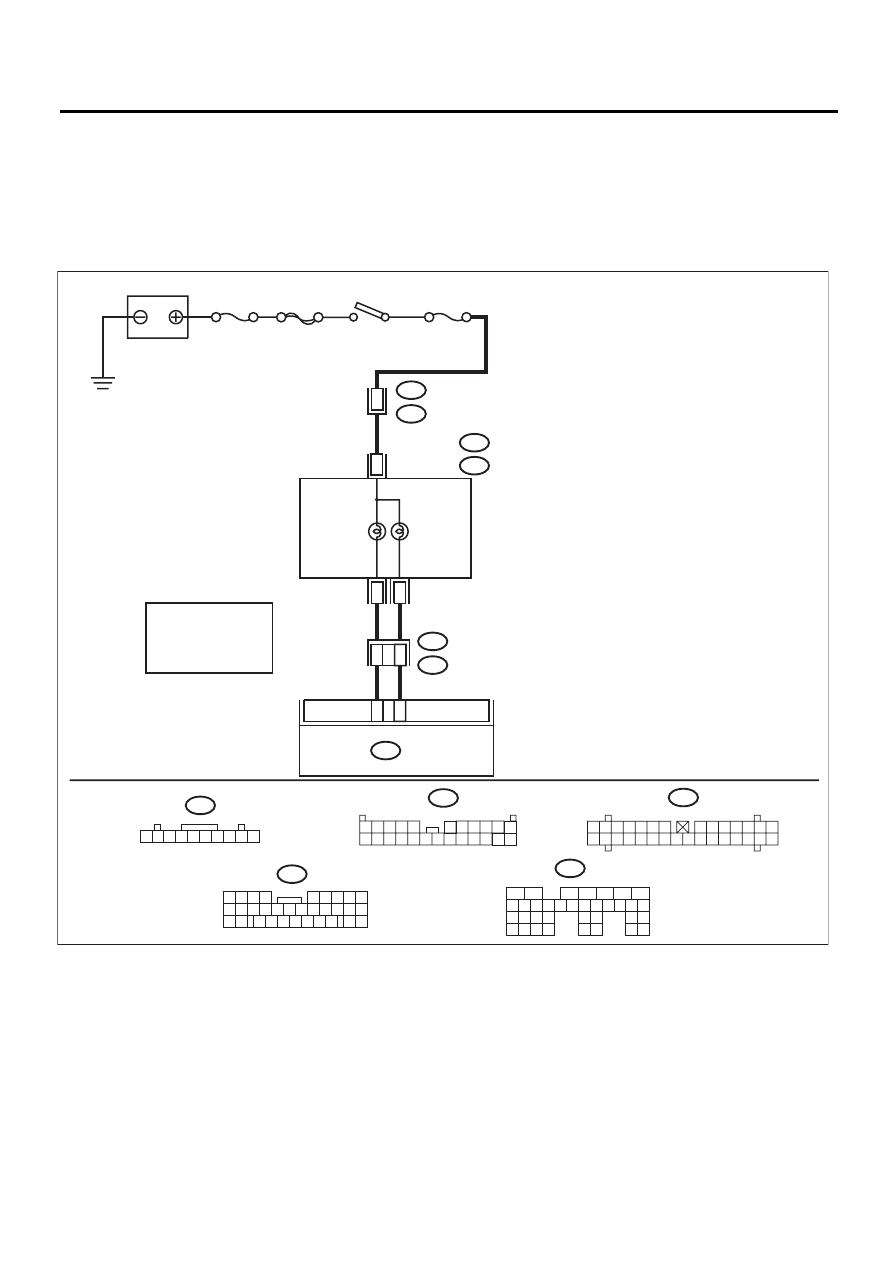

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

B37

i2

5

C5

i3

B38

B9

21

7

B135

i11

C:

ECM

SBF-4

SBF-1

F/B  No.14

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

i10

B:

КОМБИНАЦИЯ ПРИБОРОВ

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА СИСТЕМЫ

КР

УИЗ-К

ОНТРОЛЯ

К

ОНТРОЛЬНАЯ

ЛАМПА УСТ

АНОВ-

КИ СИСТЕМЫ

КР

УИЗ-К

ОНТРОЛЯ

B21

B38

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

B37

1 2 3 4 5

7 8 9 10 11

23 24

12 13 14 15

6

16 17 18 19 20 21 22

B135

9

30

29

28

32

31

20

22

21

10

12

11

14

24

34

33

35

27

26

17

16

18 19

1

2

3

4

5

6

7

13

23

15
25

8

i11

C:

i10

B:

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

1 2 3 4 5 6 7 8 9 10

 1 : МОДЕЛЬ 2.0L:13

1

2

 2 : МОДЕЛЬ 2.0L:14

МОДЕЛЬ 2.5L:6

МОДЕЛЬ 2.5L:3

*

*

*

*

CC-00626

CC(diag)-12

Диагностика по симптомам

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

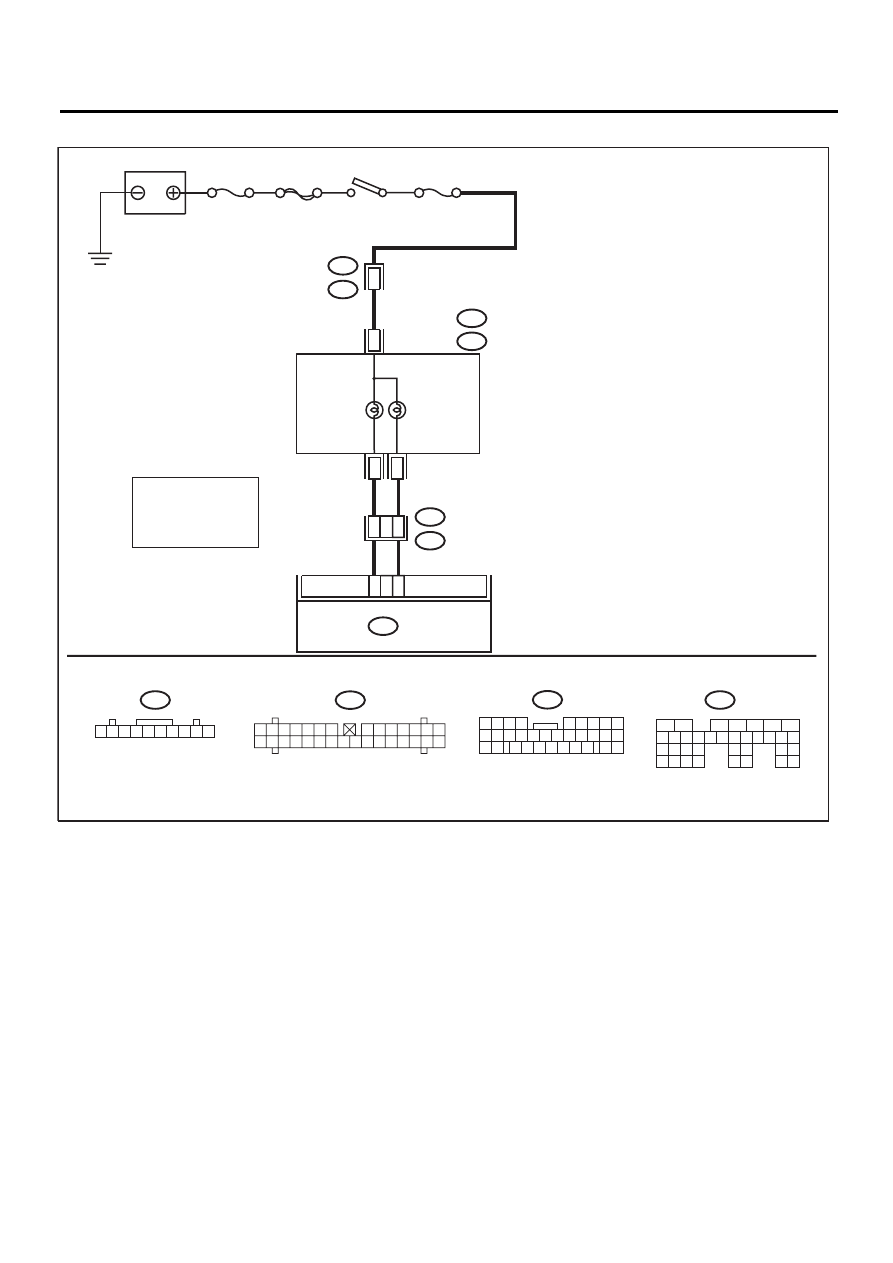

• Модель с правосторонним управлением

B38

i3

16

1

2

C5

i3

B38

B9

25

24

B135

i11

C:

ECM

SBF-4

SBF-1

F/B  No.14

АККУМУЛЯТОР

i10

B:

КОМБИНАЦИЯ ПРИБОРОВ

B21

i3

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

B135

9

30

29

28

32

31

20

22

21

10

12

11

14

24

34

33

35

27

26

17

16

18 19

1

2

3

4

5

6

7

13

23

15
25

8

i11

C:

i10

B:

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

1 2 3 4 5 6 7 8 9 10

 1 : МОДЕЛЬ 2.0L:13

 2 : МОДЕЛЬ 2.0L:14

МОДЕЛЬ 2.5L:6

МОДЕЛЬ 2.5L:3

CC-00627

*

*

*

*

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ПРЕДУПРЕЖДАЮ-

ЩАЯ ЛАМПА

СИСТЕМЫ

КР

УИЗ-К

ОНТРОЛЯ

К

ОНТРОЛЬНАЯ

ЛАМПА УСТ

АНОВ-

КИ СИСТЕМЫ

КР

УИЗ-К

ОНТРОЛЯ
