CC(diag)-2

Базовая процедура диагностики

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

1. Базовая процедура диагностики

A: ПРОЦЕДУРА

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ ОБ-
НАРУЖЕНИЯ НЕИСПРАВНОСТЕЙ.
Убедитесь в том, что контрольная лампа
обнаружения неисправностей горит.

Горит ли контрольная лампа
обнаружения неисправнос-
тей?

Переходите к ша-
гу 5.

Переходите к шагу 2.

2

ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ СИС-
ТЕМЫ КРУИЗ-КОНТРОЛЯ.
Убедитесь в том, что контрольная лампа
системы круиз-контроля мигает.

Мигает ли контрольная лам-
па системы круиз-контроля?

Переходите к ша-
гу 5.

Переходите к шагу 3.

3

ПРОВЕРКА ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ
СИСТЕМЫ КРУИЗ-КОНТРОЛЯ.
Проверьте, как работает главный выклю-
чатель системы круиз-контроля. (Убеди-
тесь, что контрольная лампа системы кру-
из-контроля горит.)

Главный выключатель сис-
темы круиз-контроля вклю-
чен? (Горит ли контрольная
лампа системы круиз-конт-
роля?)

Переходите к ша-
гу 4.

Переходите к симпто-
му 1.
<См. CC(diag)-9,ПО-
РЯДОК ПРОВЕДЕ-
НИЯ ДИАГНОСТИКИ
ПО СИМПТОМАМ,
Диагностика по симп-
томам.>

4

ПРОВЕРКА ВОЗМОЖНОСТИ УСТАНОВ-
КИ КРУИЗ-КОНТРОЛЯ.
Проверьте, осуществляется ли установка
круиз-контроля.

Осуществляется ли установ-
ка круиз-контроля при ско-
рости движения 40 км/ч
(25 миль/ч) и выше?

Переходите к ша-
гу 6.

Переходите к шагу 5.

5

ДИАГНОСТИКА УСЛОВИЙ ОТКЛЮЧЕНИЯ
СИСТЕМЫ КРУИЗ-КОНТРОЛЯ.
Произведите диагностику условий отклю-
чения системы круиз-контроля.

Отображается ли на дисплее
Subaru Select Monitor какой-
либо КДН?

См. “Список ко-
дов диагностики
неисправностей
(КДН)”.
<См. CC(diag)-14,
Список кодов
диагностики не-
исправностей
(КДН).>

Переходите к симпто-
му 2.
<См. CC(diag)-9,ПО-
РЯДОК ПРОВЕДЕ-
НИЯ ДИАГНОСТИКИ
ПО СИМПТОМАМ,
Диагностика по симп-
томам.>

6

ПРОВЕРКА СООТВЕТСТВИЯ СКОРОСТИ
АВТОМОБИЛЯ ЗАДАННОЙ СКОРОСТИ.
Убедитесь в том, что скорость автомобиля
соответствует заданной скорости.

Скорость автомобиля соот-
ветствует заданной скоро-
сти

±3 км/ч

(

±2 миль/ч)? (Проверка

должна производиться на
ровной дороге.)

Переходите к ша-
гу 7.

Переходите к симпто-
му 3.
<См. CC(diag)-9,ПО-
РЯДОК ПРОВЕДЕ-
НИЯ ДИАГНОСТИКИ
ПО СИМПТОМАМ,
Диагностика по симп-
томам.>

7

ПРОВЕРКА ФУНКЦИОНАЛЬНОСТИ ПЕ-
РЕКЛЮЧАТЕЛЯ RESUME/ACCEL.
Проверьте работу переключателя
RESUME/ACCEL.

Повышается ли скорость ав-
томобиля или восстанавли-
вается до заданной величи-
ны после нажатия переклю-
чателя RESUME/ACCEL?

Переходите к ша-
гу 8.

Переходите к симпто-
му 4.
<См. CC(diag)-9,ПО-
РЯДОК ПРОВЕДЕ-
НИЯ ДИАГНОСТИКИ
ПО СИМПТОМАМ,
Диагностика по симп-
томам.>

8

ПРОВЕРКА ФУНКЦИОНАЛЬНОСТИ ПЕ-
РЕКЛЮЧАТЕЛЯ SET/COAST.
Проверьте работу переключателя команд.

Снижается ли скорость ав-
томобиля после нажатия пе-
реключателя команд?

Переходите к ша-
гу 9.

Переходите к симпто-
му 5.
<См. CC(diag)-9,ПО-
РЯДОК ПРОВЕДЕ-
НИЯ ДИАГНОСТИКИ
ПО СИМПТОМАМ,
Диагностика по симп-
томам.>

CC(diag)-3

Базовая процедура диагностики

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

9

ПРОВЕРКА ФУНКЦИОНАЛЬНОСТИ ВЫ-
КЛЮЧАТЕЛЯ CANCEL.
Проверьте работу выключателя CANCEL.

Отключается ли система
круиз-контроля после нажа-
тия выключателя CANCEL?

Переходите к ша-
гу 10.

Переходите к симпто-
му 6.
<См. CC(diag)-9,ПО-
РЯДОК ПРОВЕДЕ-
НИЯ ДИАГНОСТИКИ
ПО СИМПТОМАМ,
Диагностика по симп-
томам.>

10

ПРОВЕРКА ФУНКЦИИ ОТКЛЮЧЕНИЯ
СИСТЕМЫ КРУИЗ-КОНТРОЛЯ.
Проверьте функцию отключения системы
круиз-контроля.

Отключается ли система
круиз-контроля после нажа-
тия педали тормоза?

Переходите к ша-
гу 11.

Переходите к симпто-
му 7.
<См. CC(diag)-9,ПО-
РЯДОК ПРОВЕДЕ-
НИЯ ДИАГНОСТИКИ
ПО СИМПТОМАМ,
Диагностика по симп-
томам.>

11

ПРОВЕРКА ФУНКЦИИ ОТКЛЮЧЕНИЯ
СИСТЕМЫ КРУИЗ-КОНТРОЛЯ.
Проверьте функцию отключения системы
круиз-контроля.

Отключается ли система
круиз-контроля после нажа-
тия педали сцепления?

Переходите к ша-
гу 12.

Переходите к симпто-
му 8.
<См. CC(diag)-9,ПО-
РЯДОК ПРОВЕДЕ-
НИЯ ДИАГНОСТИКИ
ПО СИМПТОМАМ,
Диагностика по симп-
томам.>

12

ПРОВЕРКА ФУНКЦИИ ОТКЛЮЧЕНИЯ
СИСТЕМЫ КРУИЗ-КОНТРОЛЯ.
Проверьте функцию отключения системы
круиз-контроля.

Отключается ли система
круиз-контроля после пере-
ключения на нейтральную
передачу?

Завершите про-
ведение диагнос-
тики.

Переходите к симпто-
му 9.
<См. CC(diag)-9,ПО-
РЯДОК ПРОВЕДЕ-
НИЯ ДИАГНОСТИКИ
ПО СИМПТОМАМ,
Диагностика по симп-
томам.>

Шаг

Проверка

Да

Нет

CC(diag)-4

Общие сведения

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

2. Общие сведения

A: ОСТОРОЖНО

• Все жгуты и разъемы проводов системы подушек безопасности желтого цвета. Не используйте
для проверки этих цепей электрические тестеры.
• При проведении каких-либо работ по техобслуживанию переключателя команд системы круиз-
контроля соблюдайте осторожность, чтобы не повредить жгут проводов системы подушек безопас-
ности. Жгут проводов системы подушек безопасности проходит в непосредственной близости от
переключателя команд системы круиз-контроля.

B: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

C: ПРОВЕРКА

1. АККУМУЛЯТОРНАЯ БАТАРЕЯ

Измерьте напряжение аккумулятора и плот-
ность электролита.

Стандартное напряжение:

12 В или более

Плотность электролита:

1,260 или более

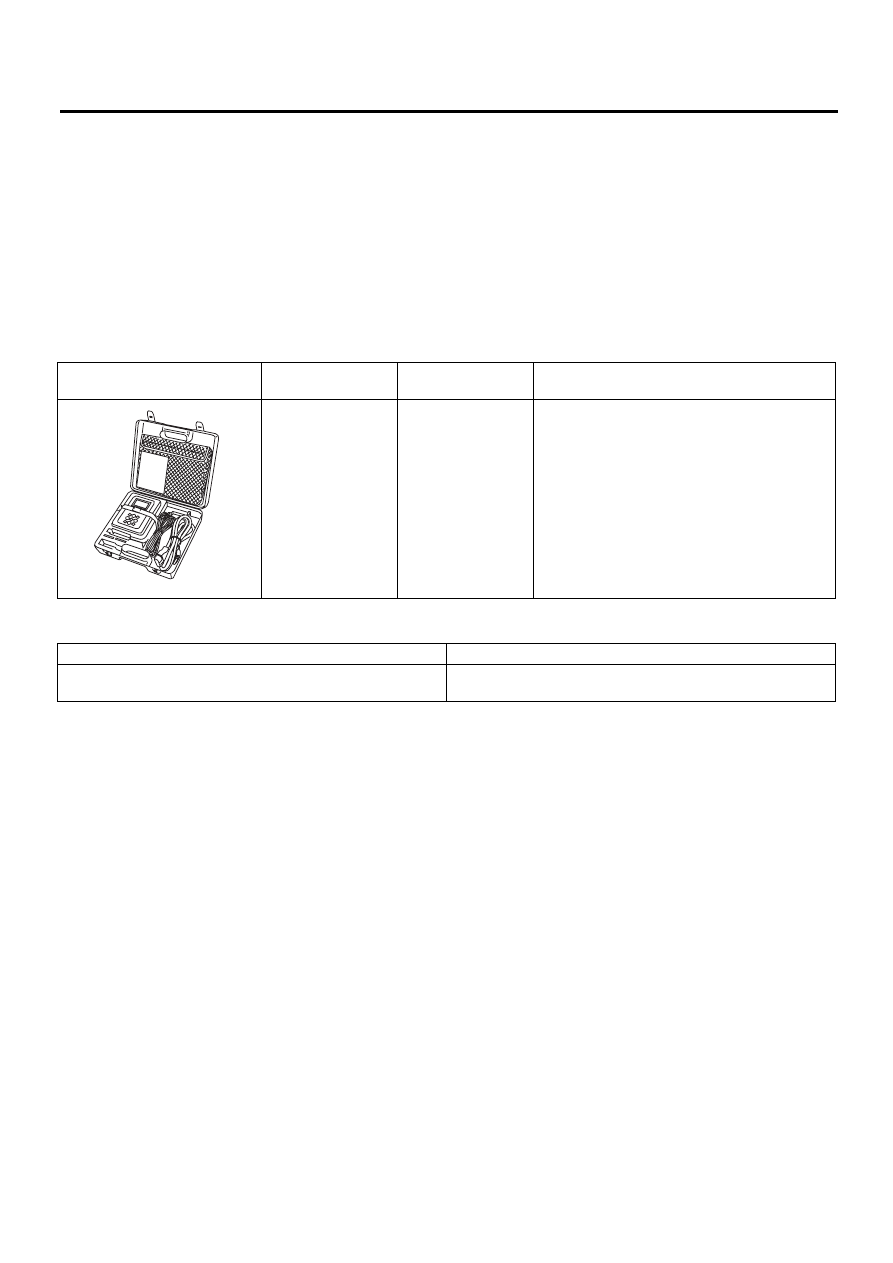

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для диагностики электричес-
ких систем.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления, напряжения
и силы тока.

ST1B022XG0
