Subaru Forester (2008 год). Руководство - часть 819





CC-3

Общие сведения

СИСТЕМА КРУИЗ-КОНТРОЛЯ

B: ОСТОРОЖНО

• Перед тем как приступить к разборке или
сборке деталей, обязательно отсоедините про-
вод массы от аккумуляторной батареи. В ходе
ремонта радиоприемника, блока управления и
других узлов, имеющих функцию памяти, сде-
лайте запись содержимого памяти до отсоеди-
нения провода массы от аккумуляторной бата-
реи. Все содержимое памяти сотрется.
• Соберите детали в порядке, обратном по-
рядку разборки, если не указан иной способ.
• Отрегулируйте детали согласно специфика-
циям, приведенным в данном Руководстве.
• Во время сборки необходимо надежно за-
креплять разъемы и шланги.
• После сборки убедитесь в том, что функцио-
нальные детали работают нормально.

C: ПОДГОТОВКА ИНСТРУМЕНТА

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для изме-
рения сопротивления и
напряжения.

Насадка TORX

®

 T30

Используется для снятия
переключателя команд
системы круиз-контроля.

CC-4

Блок управления системы круиз-контроля

СИСТЕМА КРУИЗ-КОНТРОЛЯ

2. Блок управления системы

круиз-контроля

A: ПРИМЕЧАНИЕ

Управление системой круиз-контроля осущест-
вляет блок управления  двигателем (ECM).

B: СНЯТИЕ

• МОДЕЛЬ SOHC:
<См. FU(H4SO)-44, СНЯТИЕ, Блок управления
двигателем (ECM).>
• Модель DOHC без турбонаддува:
<См. FU(H4DO)-40, СНЯТИЕ, Блок управления
двигателем (ECM).>
• Модель DOHC с турбонаддувом:
<См. FU(H4DOTC)-46, СНЯТИЕ, Блок управле-
ния двигателем (ECM).>

C: УСТАНОВКА

• МОДЕЛЬ SOHC:
<См. FU(H4SO)-44, УСТАНОВКА, Блок управ-
ления двигателем (ECM).>
• Модель DOHC без турбонаддува:
<См. FU(H4DO)-40, УСТАНОВКА, Блок управ-
ления двигателем (ECM).>
• Модель DOHC с турбонаддувом:
<См. FU(H4DOTC)-46, УСТАНОВКА, Блок уп-
равления двигателем (ECM).>

CC-5

Переключатель команд системы круиз-контроля

СИСТЕМА КРУИЗ-КОНТРОЛЯ

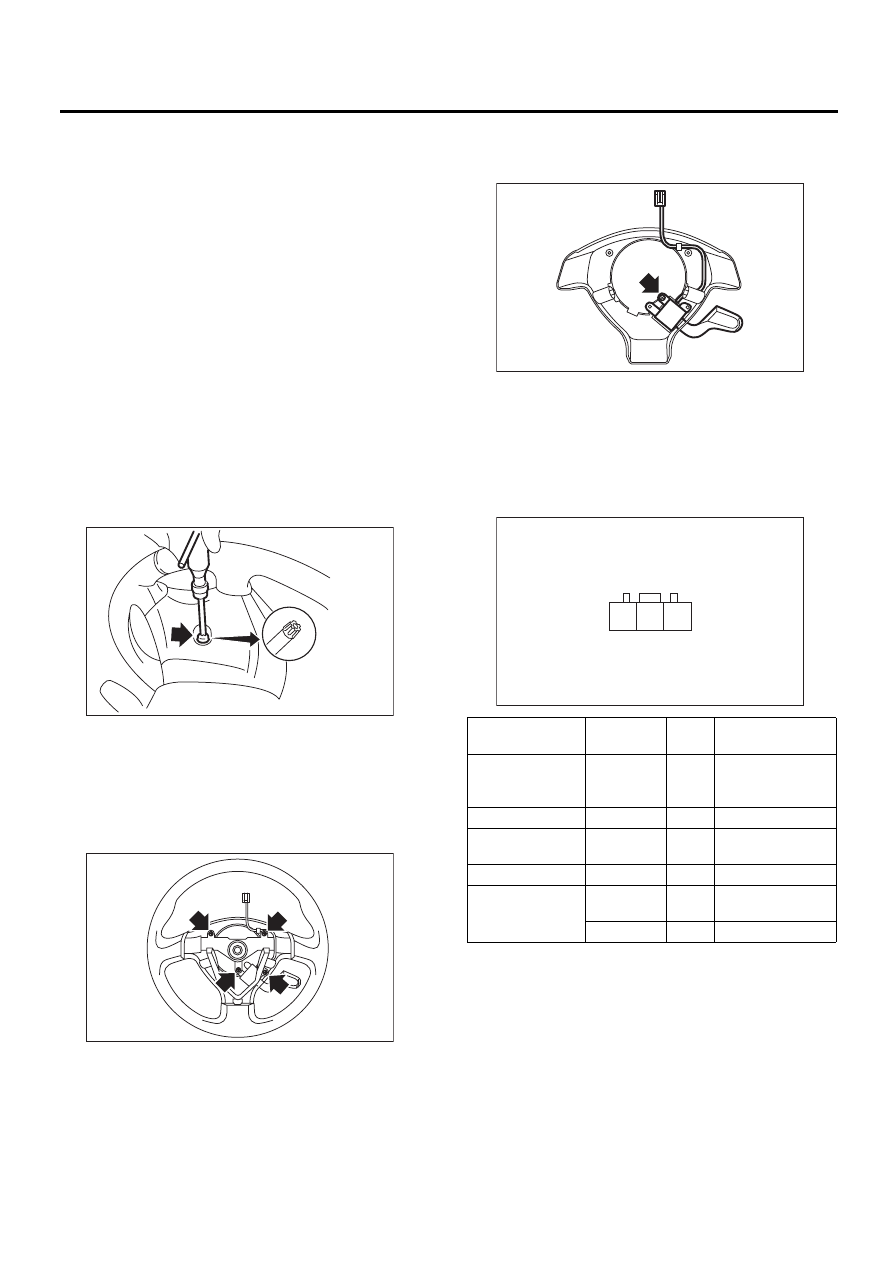

3. Переключатель команд

системы круиз-контроля

A: СНЯТИЕ

ВНИМАНИЕ:
Перед началом работ по техническому об-
служиванию обязательно прочтите приме-
чания в разделе “AB”, касающиеся правил
работы с модулем подушки безопасности
водителя. <См. AB-3, ОСТОРОЖНО, Общие
сведения.>
1) Установите передние колеса в направлении
прямолинейного движения.
2) Переведите замок зажигания в положение
OFF.
3) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
4) Используя насадку TORX

®

 T30 (1), ослабьте

два болта TORX

®

, которые крепят модуль по-

душки безопасности водителя.

5) Отсоедините разъем модуля подушки безо-
пасности, находящийся с обратной стороны мо-
дуля подушки безопасности.
6) Снимите рулевое колесо. <См. PS-16, СНЯ-
ТИЕ, Рулевое колесо.>
7) Выверните четыре винта, чтобы снять ниж-
нюю крышку с рулевого колеса.

8) Выверните один винт и снимите с нижней
крышки переключатель команд системы кру-
из-контроля.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление переключателя ко-
манд системы круиз-контроля.

Если результаты проверки неудовлетвори-
тельные, замените переключатель команд сис-
темы круиз-контроля.

CC-00018

(1)

CC-00642

Переключатель/

выключатель

Положе-

ние

Клем-

ма №

Стандартное зна-

чение

CANCEL

SET/COAST

RESUME/ACCEL

ВСЕ ВЫ-

КЛЮЧЕНЫ

2 и 3

Примерно 4 кОм

CANCEL

ON (ВКЛ.)

2 и 3

Менее 1 Ома

SET/COAST

ON (ВКЛ.)

2 и 3

Примерно 250 Ом

или более

RESUME/ACCEL

ON (ВКЛ.)

2 и 3

Менее 1500 Ом

ГЛАВНЫЙ ВЫ-

КЛЮЧАТЕЛЬ

OFF

(ВЫКЛ.)

1 и 2

1 MОм или более

ON (ВКЛ.)

1 и 2

Менее 1 Ома

CC-00643

CC-00252

2 3

1

CC-6

Датчик нажатия педали тормоза и выключатель стоп-сигналов

СИСТЕМА КРУИЗ-КОНТРОЛЯ

4. Датчик нажатия педали

тормоза и выключатель
стоп-сигналов

A: ПРИМЕЧАНИЕ

Информация о датчике нажатия педали тормо-
за и выключателе стоп-сигналов находится в
разделе “Тормозная система”. <См. BR-54, Вы-
ключатель стоп-сигналов.>
