Subaru Forester (2008 год). Руководство - часть 815





EB-7

Общие сведения

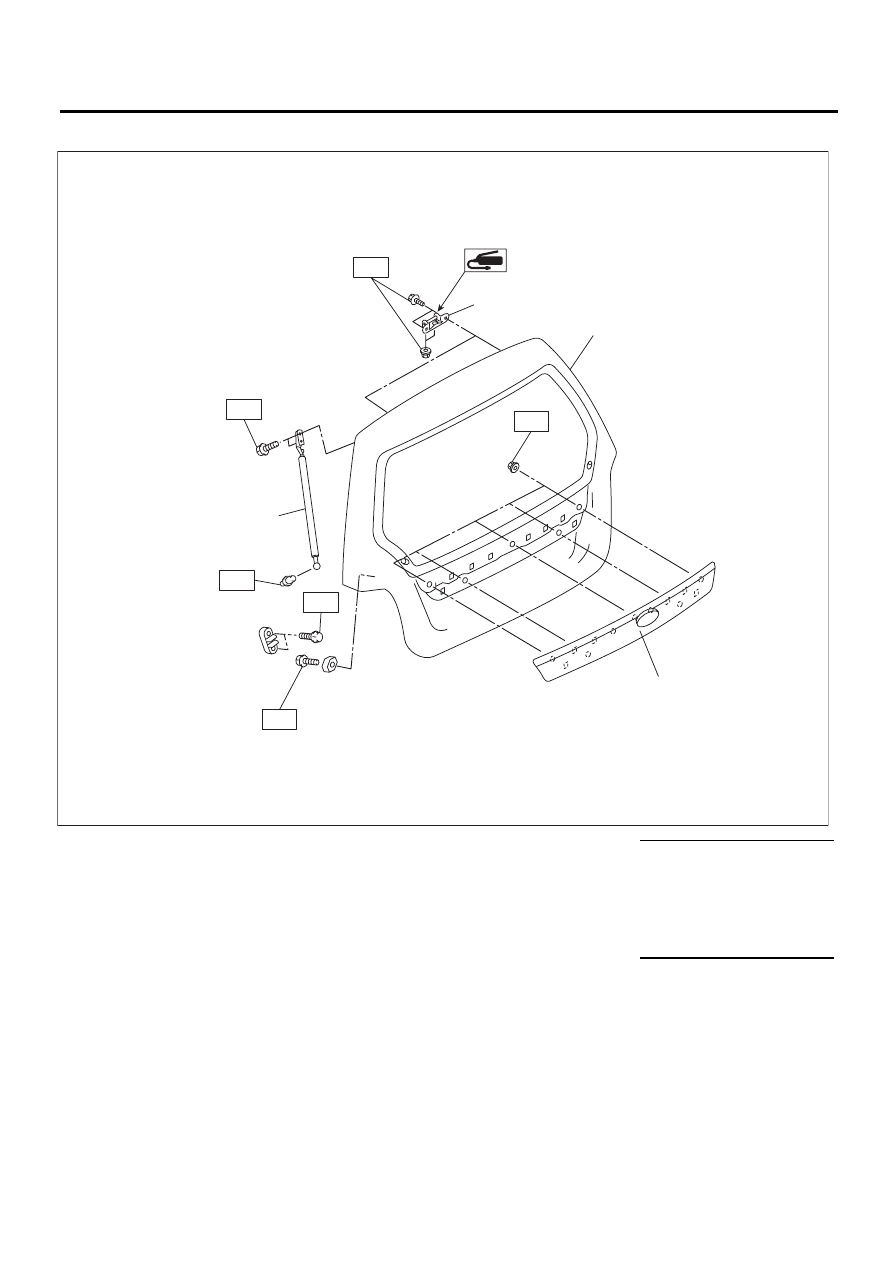

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

5. ДВЕРЦА БАГАЖНОГО ОТСЕКА

(1) Амортизаторная стойка

(3) Панель дверцы багажного отсека

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2) Петля

(4) Декоративная накладка дверцы багажного отсека

T1: 7,5 (0,76, 5,5)









T2: 10 (1,02, 7,4)









T3: 14 (1,4, 10,3)









Т4: 25 (2,5, 18,1)

EB-00350

T2

(2)

(3)

(4)

(1)

T3

T4

T1

T1

T1

EB-8

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

925610000

ГАЕЧНЫЙ КЛЮЧ

Применяется для снятия и установки петли
двери.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Домкрат

Применяется для поддержки панели двери.

Опорная стойка

Используется для поддержки панели дверцы багажного отсека

ST-925610000

EB-9

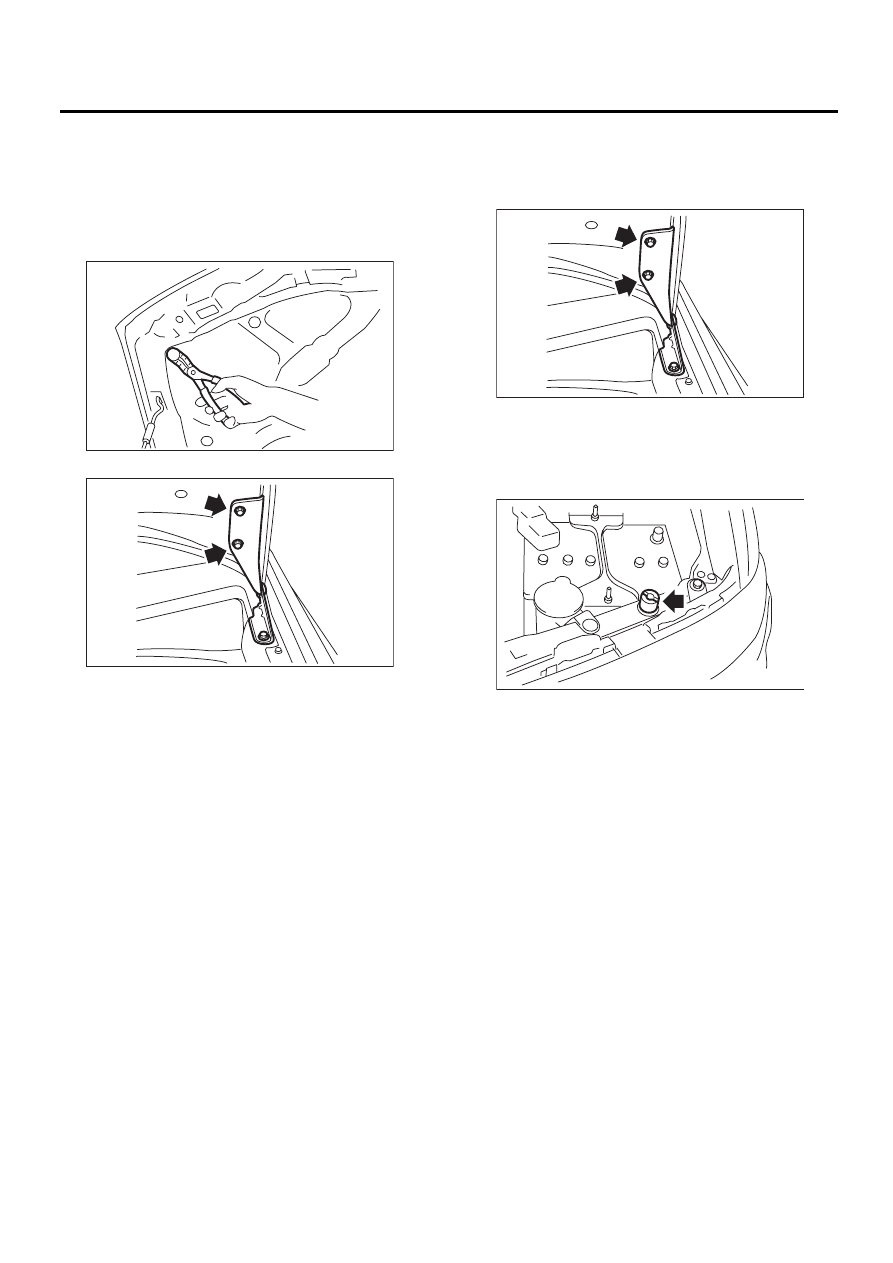

Капот

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

2. Капот

A: СНЯТИЕ

1) Откройте капот и снимите форсунку стек-
лоомывателя.
2) Высвободите фиксаторы и снимите изоля-
цию капота.

3) Отверните болты и снимите капот с петель.

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.
2) Отрегулируйте зазор между панелью капота
и панелью переднего крыла. Зазор должен
быть одинаковым с обеих сторон.

Момент затяжки:

<См. EB-3, КАПОТ, УЗЕЛ, Общие сведения.>

C: РЕГУЛИРОВКА

1) При помощи монтажных отверстий для уста-
новки петель отрегулируйте положение капота
в продольном и поперечном направлении.

2) Отрегулируйте высоту у передней кромки
капота. <См. SL-32, РЕГУЛИРОВКА, Узел за-
мка капота.>
3) Для регулировки высоты в поперечном на-
правлении вращайте демпфер капота.

EB-00256

EB-00009

EB-00009

EB-00258

EB-10

Переднее крыло

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

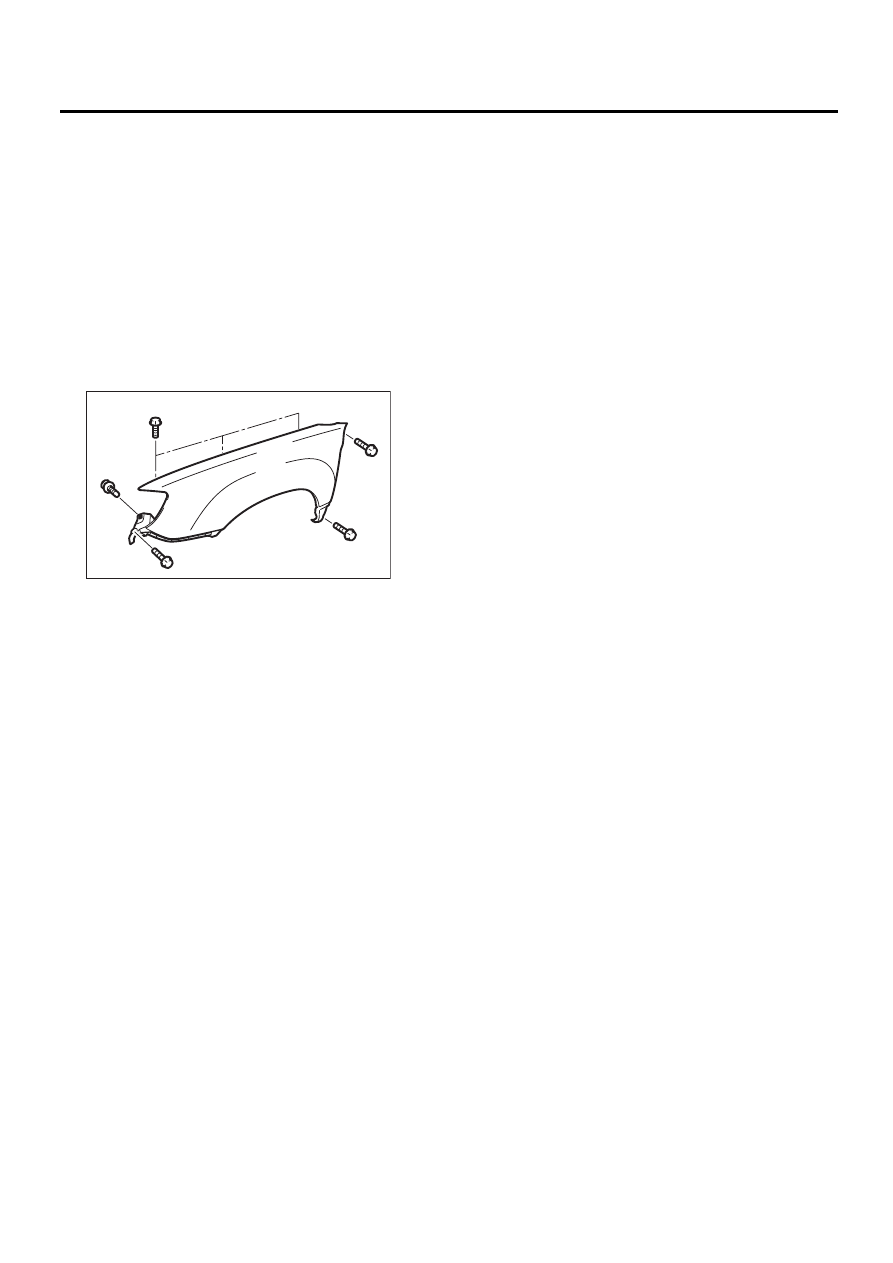

3. Переднее крыло

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите облицовку переднего бампера.
<См. EI-22, СНЯТИЕ, Передний бампер.>
3) Снимите брызговик. <См. EI-32, СНЯТИЕ,
Брызговик.>
4) Снимите спойлеры порогов. <См. EI-34,
СНЯТИЕ, Спойлер порога.>
5) Снимите боковой щиток. <См. EI-35, СНЯ-
ТИЕ, Боковая декоративная накладка.>
6) Ослабьте болты и снимите зажимы, затем
снимите панель переднего крыла.

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.
2) После установки панели переднего крыла
зазор между панелью переднего крыла и пане-
лью капота должен быть одинаковым.

Момент затяжки:

<См. EB-4, ПЕРЕДНЕЕ КРЫЛО, УЗЕЛ, Об-
щие сведения.>

EB-00259
