EB-3

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

B: УЗЕЛ

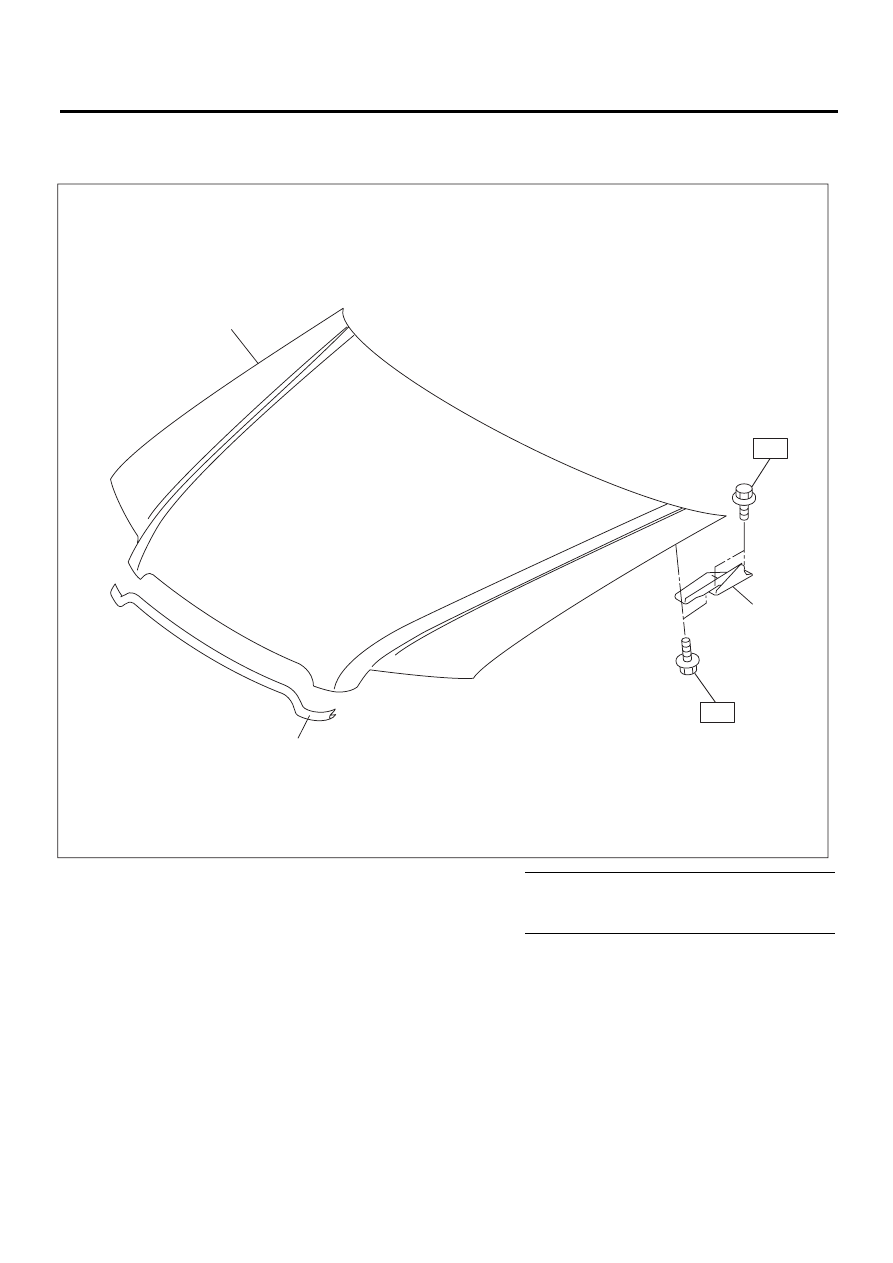

1. КАПОТ

(1)

Панель капота

(3)

Уплотнитель

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Петля



T1: 25 (2,5, 18)









T2: 37 (3,8, 27)

EB-00314

(2)

(3)

(1)

T1

T2

EB-4

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

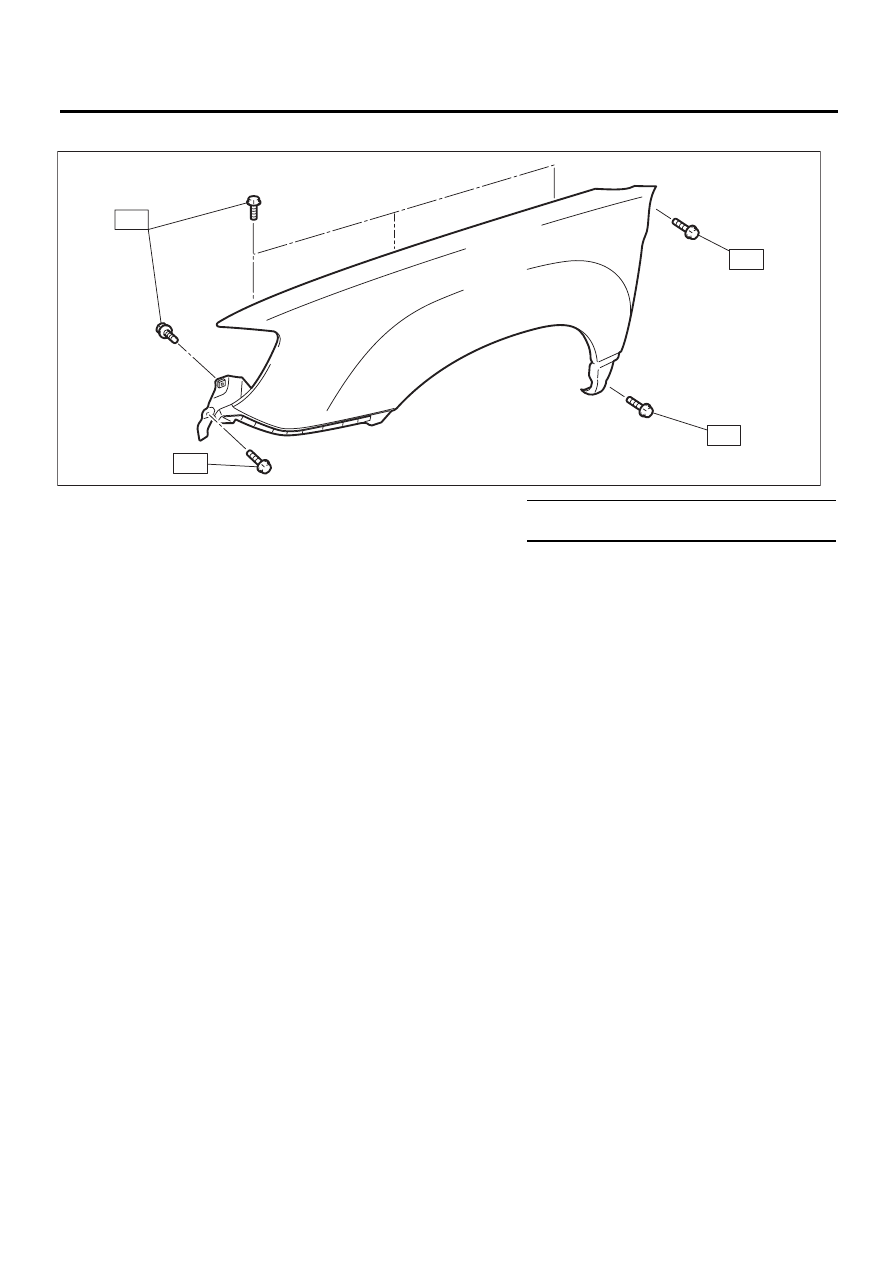

2. ПЕРЕДНЕЕ КРЫЛО









Момент затяжки: Нм (кгс-м, фунт-сила-фут)









T: 7,5 (0,76, 5,5)

EB-00353

T

T

T

T

EB-5

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

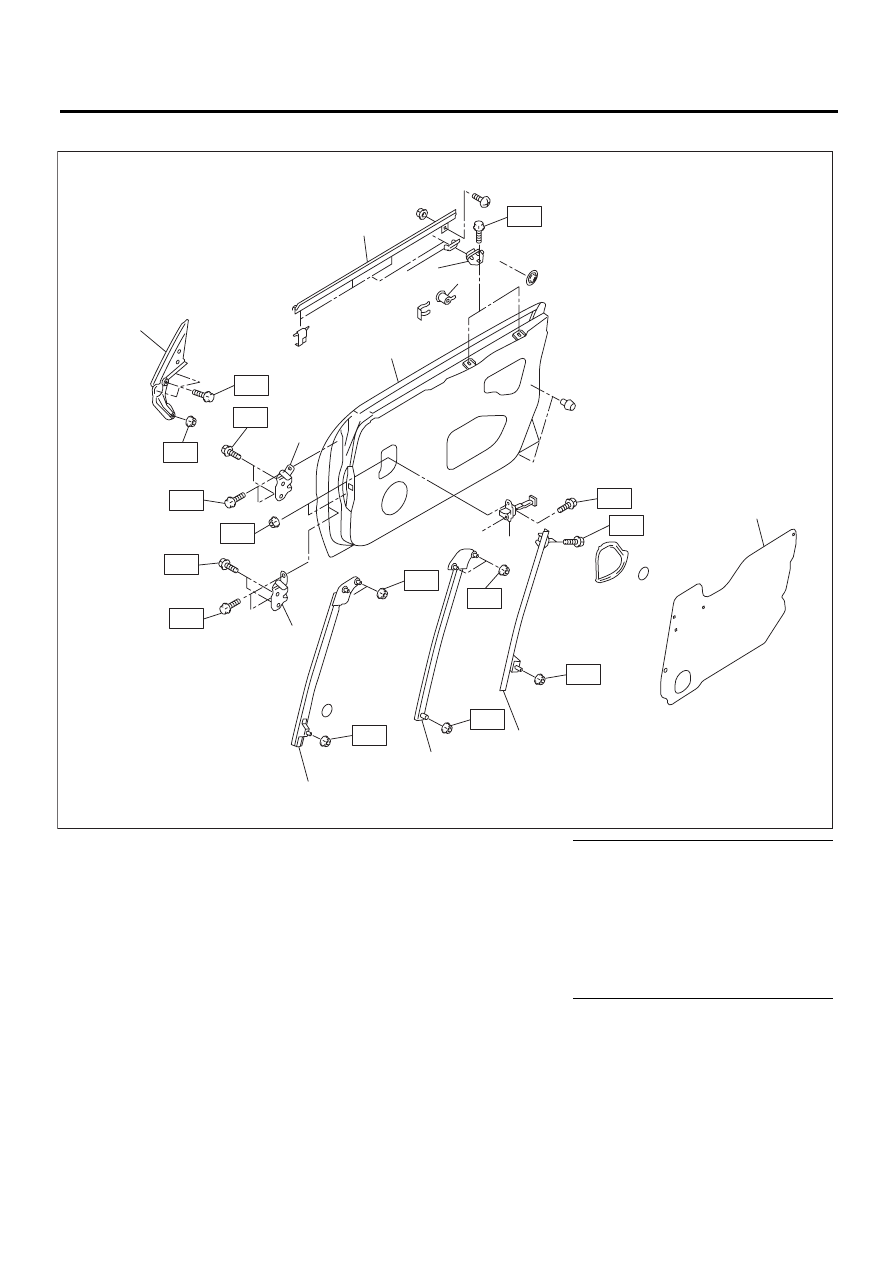

3. ПЕРЕДНЯЯ ДВЕРЬ

(1) Усилительная косынка

(8)

Нижняя петля двери

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2) Уплотнитель

(9)

Верхняя петля двери

T1: 7,5 (0,76, 5,5)

(3) Стабилизатор (наружный)

(10) Цилиндр замка (только сторона водителя)

T2: 14 (1,4, 10,3)

(4) Стабилизатор (внутренний) (11) Передняя направляющая стекла двери

T3: 25 (2,5, 18,1)

(5) Панель двери

(12) Задняя направляющая стекла двери

Т4: 30 (3,1, 22)

(6) Механизм двери

(13) Направляющая

Т5: 33 (3,4, 24)

(7) Уплотнительное покрытие





Т6: 6 (0,6, 4,4)

EB-00351

T1

T6

T6

T3

T3

T4

T5

T4

(4)

(2)

(1)

(9)

(5)

(6)

(13)

(12)

(7)

(11)

(8)

(10)

T6

T6

T2

T2

T2

T2

T1

(3)

EB-6

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

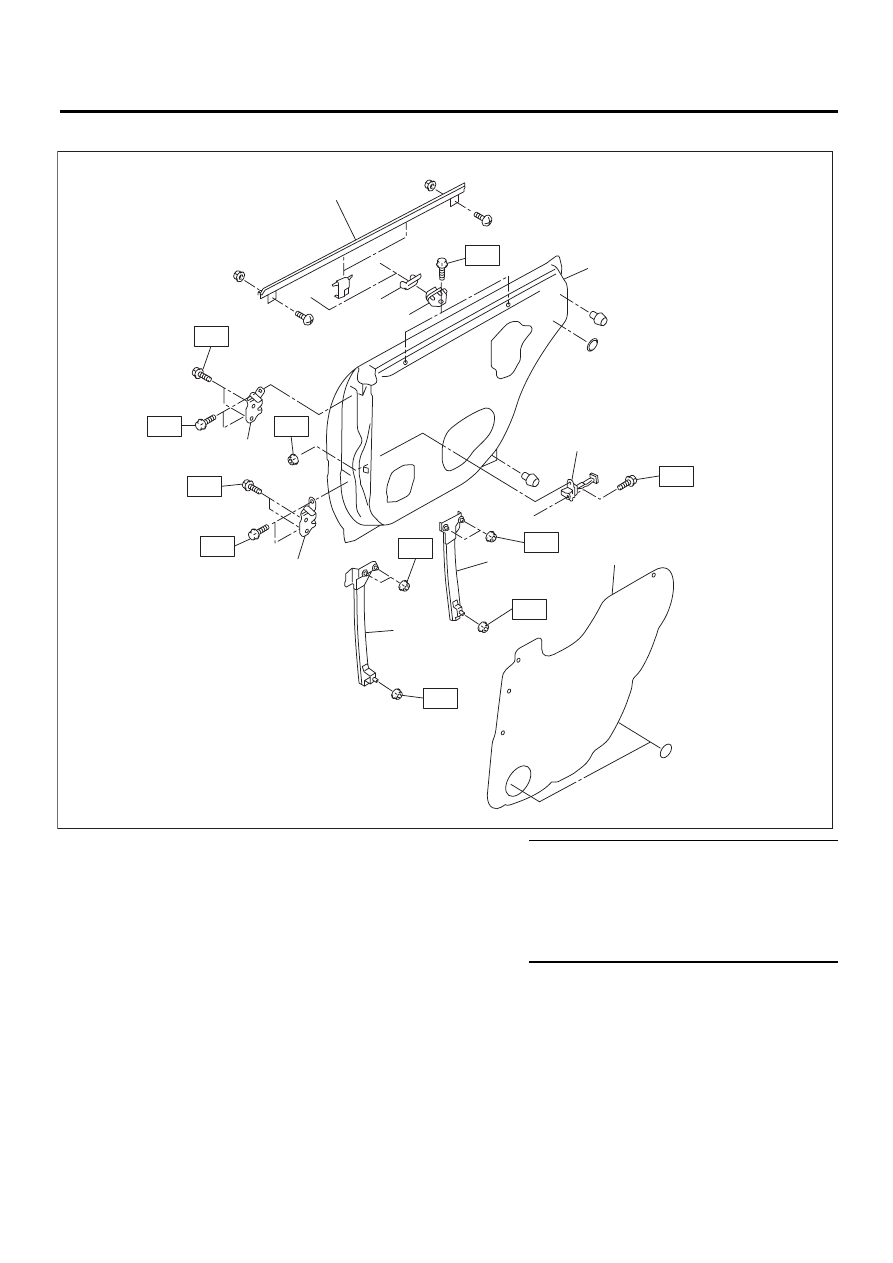

4. ЗАДНЯЯ ДВЕРЬ

(1)

Уплотнитель

(7)

Передняя рама стекла

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Стабилизатор (внешний)

(8)

Задняя рама стекла

T1: 7,5 (0,76, 5,5)

(3)

Стабилизатор (внутренний)

(9)

Нижняя петля двери

T2: 25 (2,5, 18)

(4)

Панель двери

(10) Верхняя петля двери

T3: 30 (3,1, 22)

(5)

Механизм двери





Т4: 33 (3,4, 24)

(6)

Уплотнительное покрытие





Т5: 14 (1,4, 10,3)

EB-00352

T1

T1

(1)

(3)

(7)

T2

T2

T5

T3

T4

T3

(10)

(4)

(5)

(6)

(9)

T5

(8)

(2)

T5

T5
