EI-53

Крышка теплозащитного экрана

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

26.Крышка теплозащитного

экрана

A: СНЯТИЕ

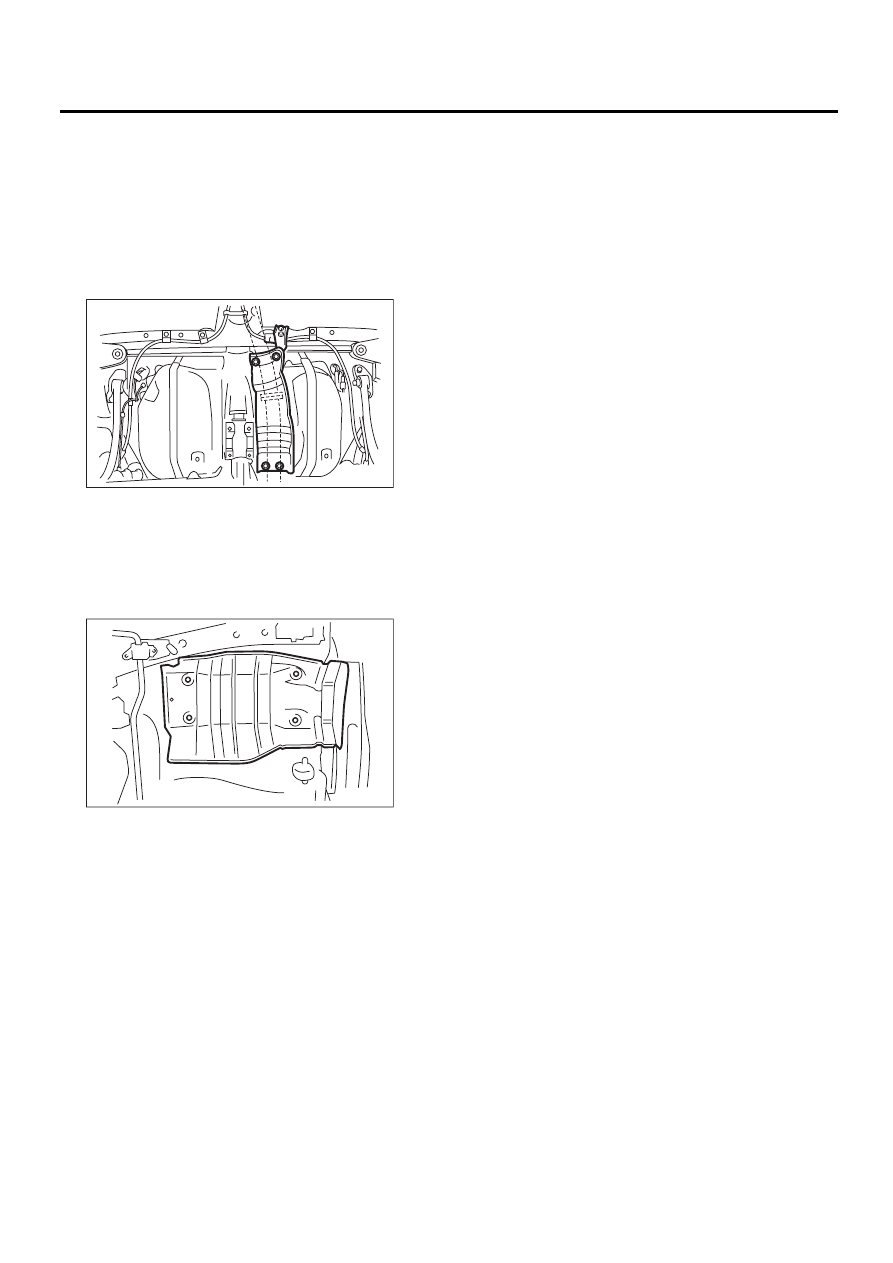

1. ЦЕНТРАЛЬНАЯ КРЫШКА
ТЕПЛОЗАЩИТНОГО ЭКРАНА

Ослабьте четыре болта и снимите централь-
ную крышку теплозащитного экрана.

2. ЗАДНЯЯ КРЫШКА
ТЕПЛОЗАЩИТНОГО ЭКРАНА

1) Снимите глушитель. <См. EX(H4SO)-10, СНЯ-
ТИЕ, Глушитель.>
2) Ослабьте четыре болта и снимите заднюю
крышку теплозащитного экрана.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

EI-00107

EI-00108

EI-54

Крышка теплозащитного экрана

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

EB-2

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

1. Общие сведения

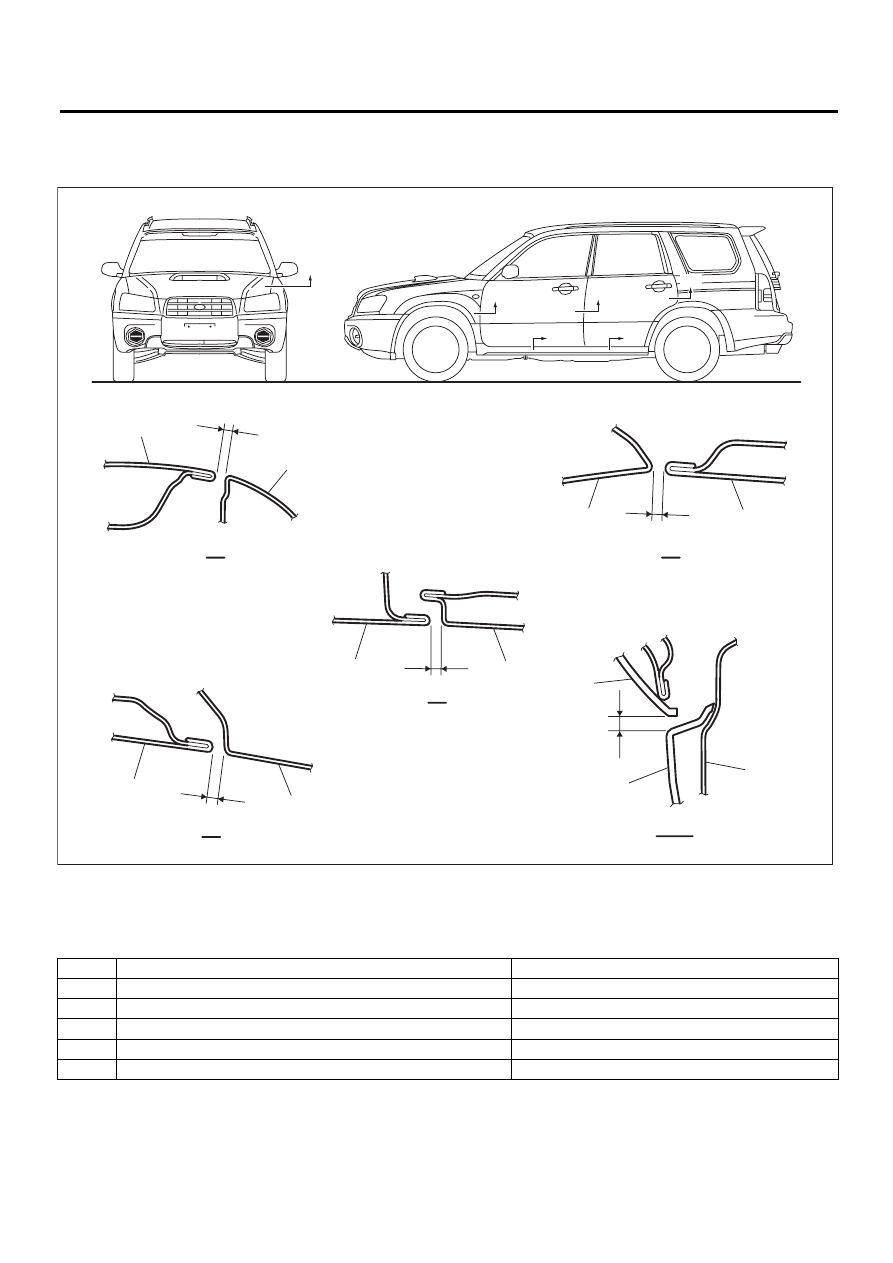

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(1)

Панель капота

(4)

Панель задней двери

(7)

Порог

(2)

Панель переднего крыла

(5)

Панель задней четверти

(8)

Декоративная накладка порога

(3)

Панель передней двери

(6)

Панель двери





Разрез

Деталь

Нормативное значение

(A)

От панели капота до панели переднего крыла

3,5

±1,0 мм (0,14±0,04 дюйма)

(B)

От панели переднего крыла до панели передней двери

4,7

±1,0 мм (0,19±0,04 дюйма)

(C)

От панели передней двери до панели задней двери

5,1

±1,0 мм (0,20±0,04 дюйма)

(D)

От панели задней двери до панели задней четверти

4,6

±1,0 мм (0,18±0,04 дюйма)

(E), (F)

От панели двери до порога

7,0

±1,5 мм (0,28±0,06 дюйма)

(A)

(A)

(C)

(D)

(5)

(4)

(3)

(4)

(2)

(3)

(B)

(6)

(7)

(8)

(E),(F)

(1)

(2)

(B)

(C)

(E)

(F)

(D)

EB-00090
