Subaru Forester (2008 год). Руководство - часть 811





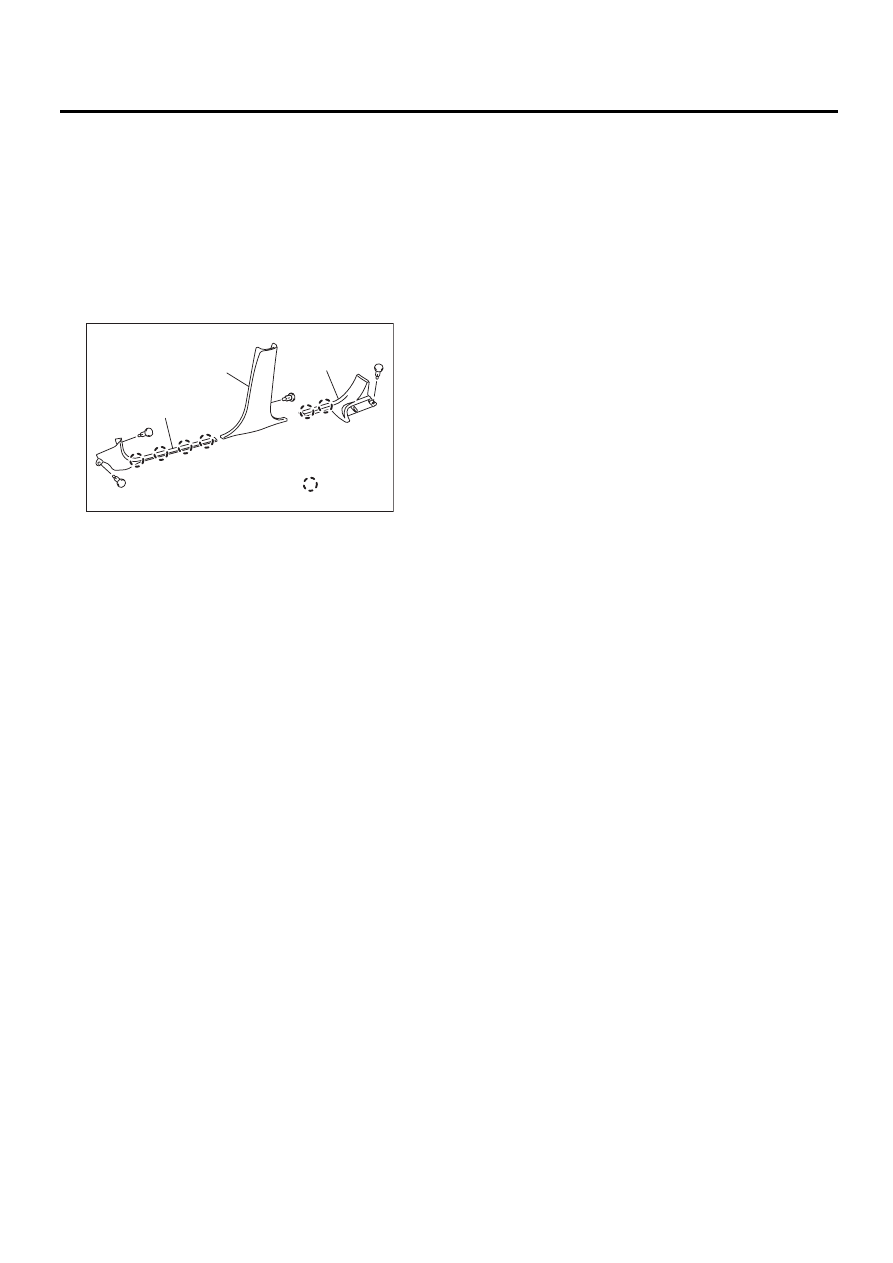

EI-45

Нижняя внутренняя отделка

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

18.Нижняя внутренняя

отделка

A: СНЯТИЕ

1) Снимите переднюю крышку порога (А)
2) Снимите подушку заднего сиденья <См. SE-
17, СНЯТИЕ, Заднее сиденье.>, затем снимите
заднюю крышку порога (B).
3) Снимите нижнюю внутреннюю отделку
средней стойки (C).

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Убедитесь в том, что зажимные лапки пане-
ли внутренней отделки надежно закрепле-
ны на кузове.

(D) Фиксатор

EI-00072

(A)

(C)

(B)

: (D)

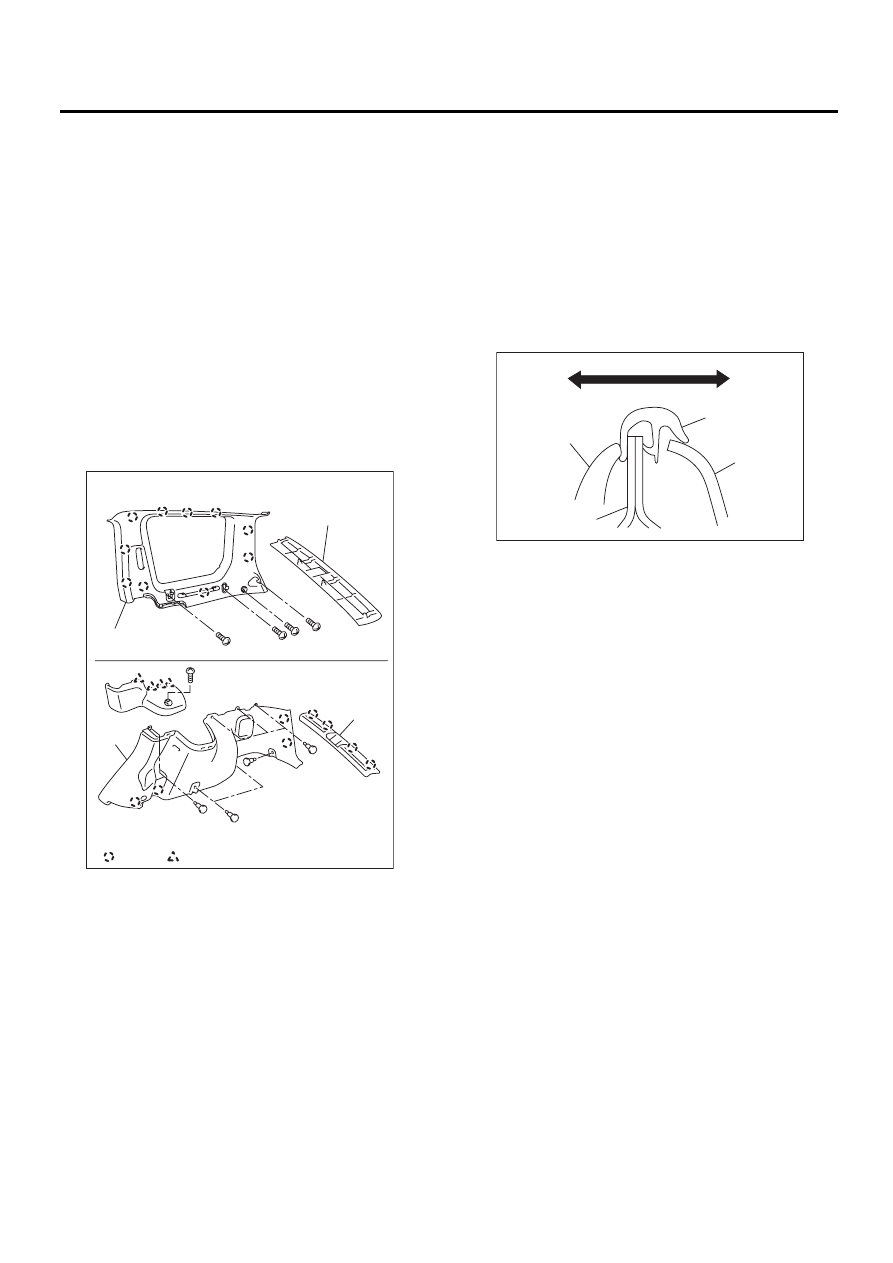

EI-46

Внутренняя отделка задней четверти

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

19.Внутренняя отделка

задней четверти

A: СНЯТИЕ

1) Снимите заднее сиденье. <См. SE-17, СНЯ-
ТИЕ, Заднее сиденье.>
2) Снимите заднюю крышку порога.
3) Снимите отделку направляющей заднего си-
денья (A).
4) Ослабьте винты и снимите крышку стойки
5) Снимите узел крепления плечевой лямки
ремня безопасности заднего сиденья.
6) Ослабьте винты и фиксаторы и снимите вер-
хнюю внутреннюю отделку задней четверти (B).
7) Снимите внутреннюю отделку задней юбки
(С).
8) Ослабьте винты и фиксаторы и снимите ниж-
нюю внутреннюю отделку задней четверти (B).

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Убедитесь в том, что зажимные лапки пане-
ли внутренней отделки надежно закрепле-
ны на кузове.

ПРИМЕЧАНИЕ:
При установке верхней внутренней отделки за-
дней четверти, убедитесь в том, что задний
молдинг установлен, как показано на рисунке.

(E) Фиксатор

(F) Крючок

(D)

(A)

(B)

(C)

: (E)

: (F)

EI-01370

(A) Наружу

(B) Внутрь

(C) Молдинг

(D) Уплотнитель

(E) Внутренняя отделка

(F) Кузов

EI-00106

(A)

(C)

(B)

(E)

(F)

(D)

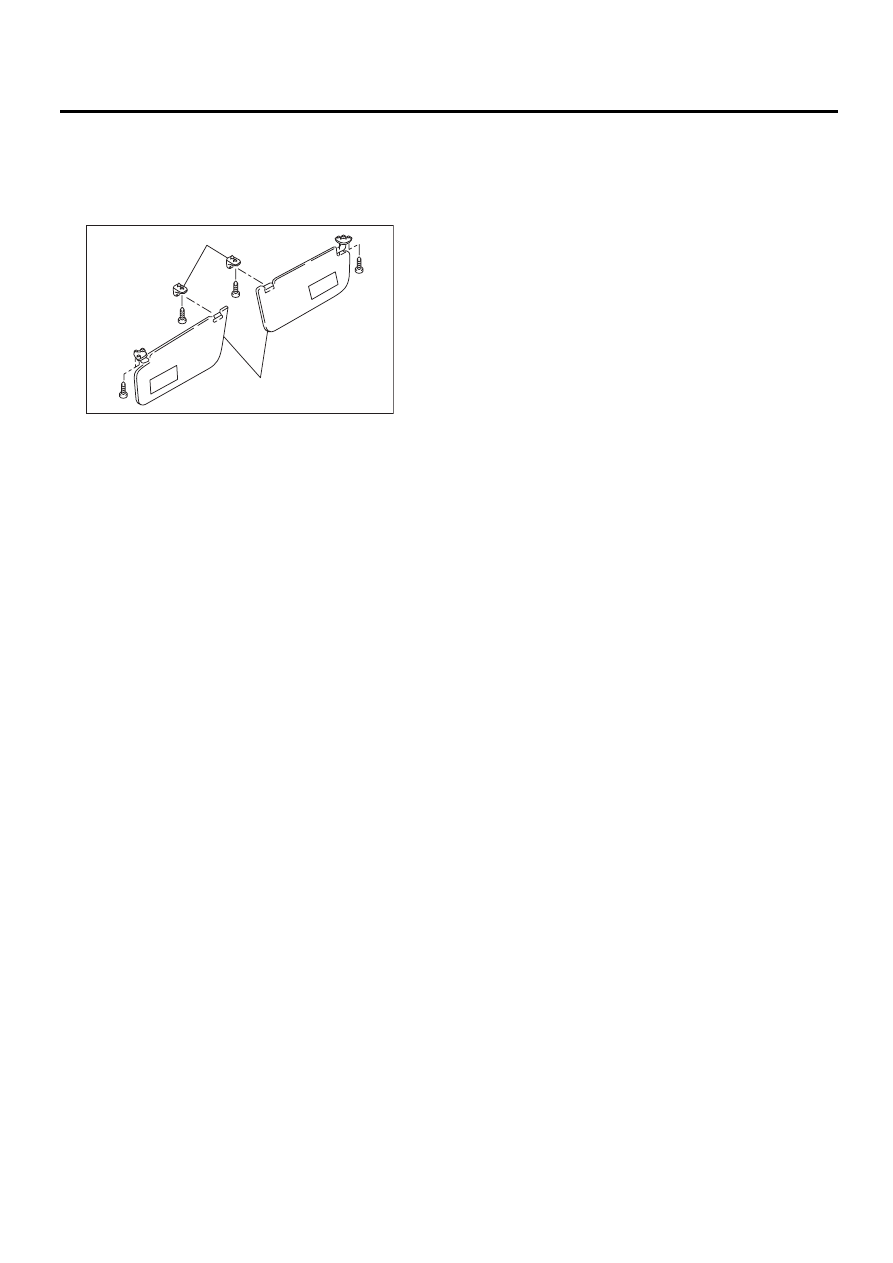

EI-47

Солнцезащитный козырек

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

20.Солнцезащитный козырек

A: СНЯТИЕ

Отверните крепежные винты и отсоедините
солнцезащитный козырек (A) и крючок (B).

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

EI-01095

(A)

(B)

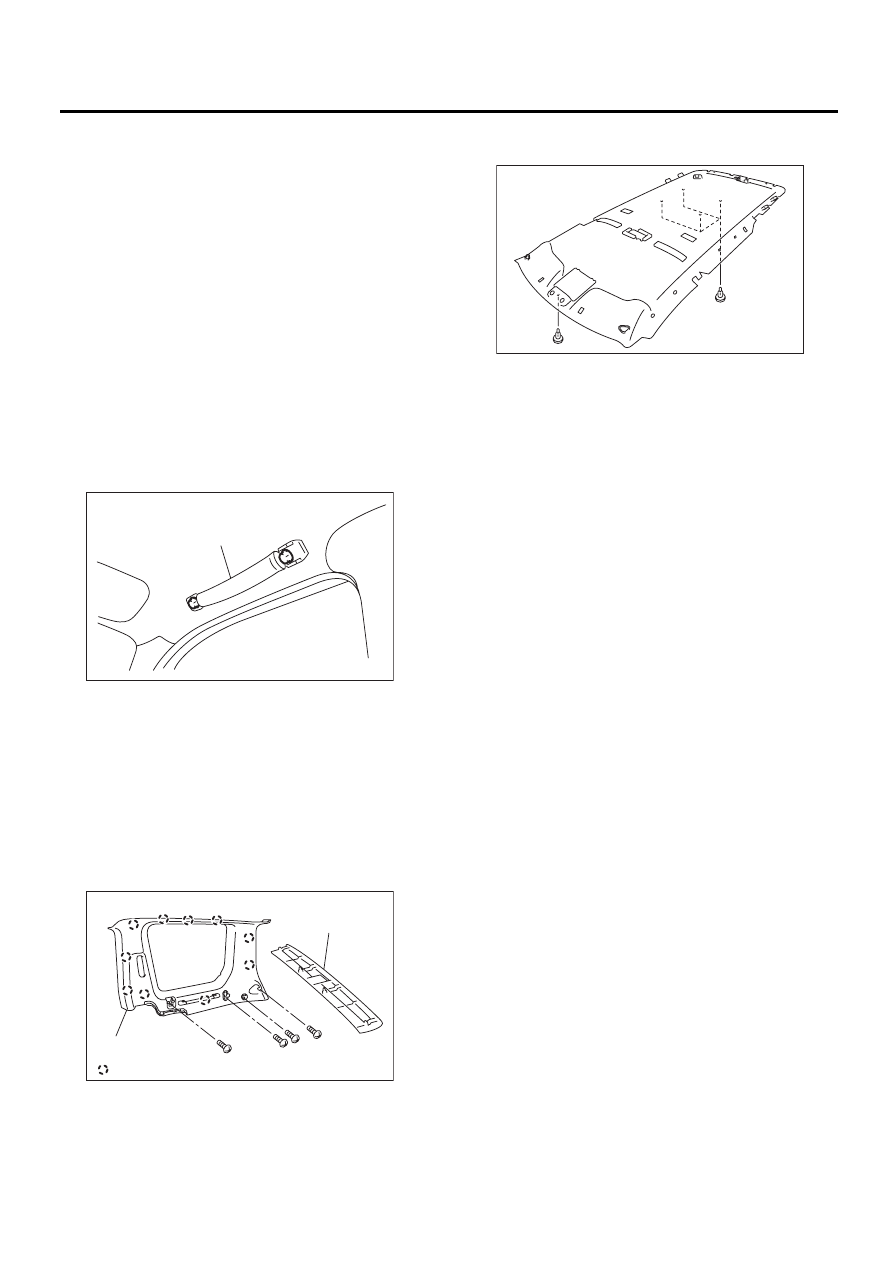

EI-48

Внутренняя отделка крыши

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

21.Внутренняя отделка

крыши

A: СНЯТИЕ

ОСТОРОЖНО:
Соблюдайте осторожность при снятии кре-
пежных деталей, чтобы не повредить внут-
реннюю отделку крыши.
1) Отсоедините провод массы от аккумулятора.
2) Снимите верхнюю консоль (Модель с лю-
ком) <См. SR-9, СНЯТИЕ, Переключатель уп-
равления люком.>
3) Снимите плафон освещения салона. <См. LI-
38, СНЯТИЕ, Плафон освещения салона.>
4) Снимите с обеих сторон солнцезащитный ко-
зырек и крючок. <См. EI-47, СНЯТИЕ, Солнце-
защитный козырек.>
5) Снимите крышку поручня, затем снимите по-
ручень (А).

6) Снимите верхнюю внутреннюю отделку.
<См. EI-44, СНЯТИЕ, Верхняя внутренняя от-
делка.>
7) Снимите верхнюю внутреннюю отделку за-
дней четверти, как показано на рисунке. <См.
EI-46, СНЯТИЕ, Внутренняя отделка задней
четверти.>

(1) Снимите отделку направляющей задне-
го сиденья (A).
(2) Снимите верхнюю внутреннюю отделку
задней четверти (В) с обеих сторон.

8) Снимите фиксаторы, затем снимите отделку
крыши.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

(C) Фиксатор

EI-00075

(A)

(A)

(B)

: (C)

EI-01371

EI-00939
