Subaru Forester (2008 год). Руководство - часть 795





SL-31

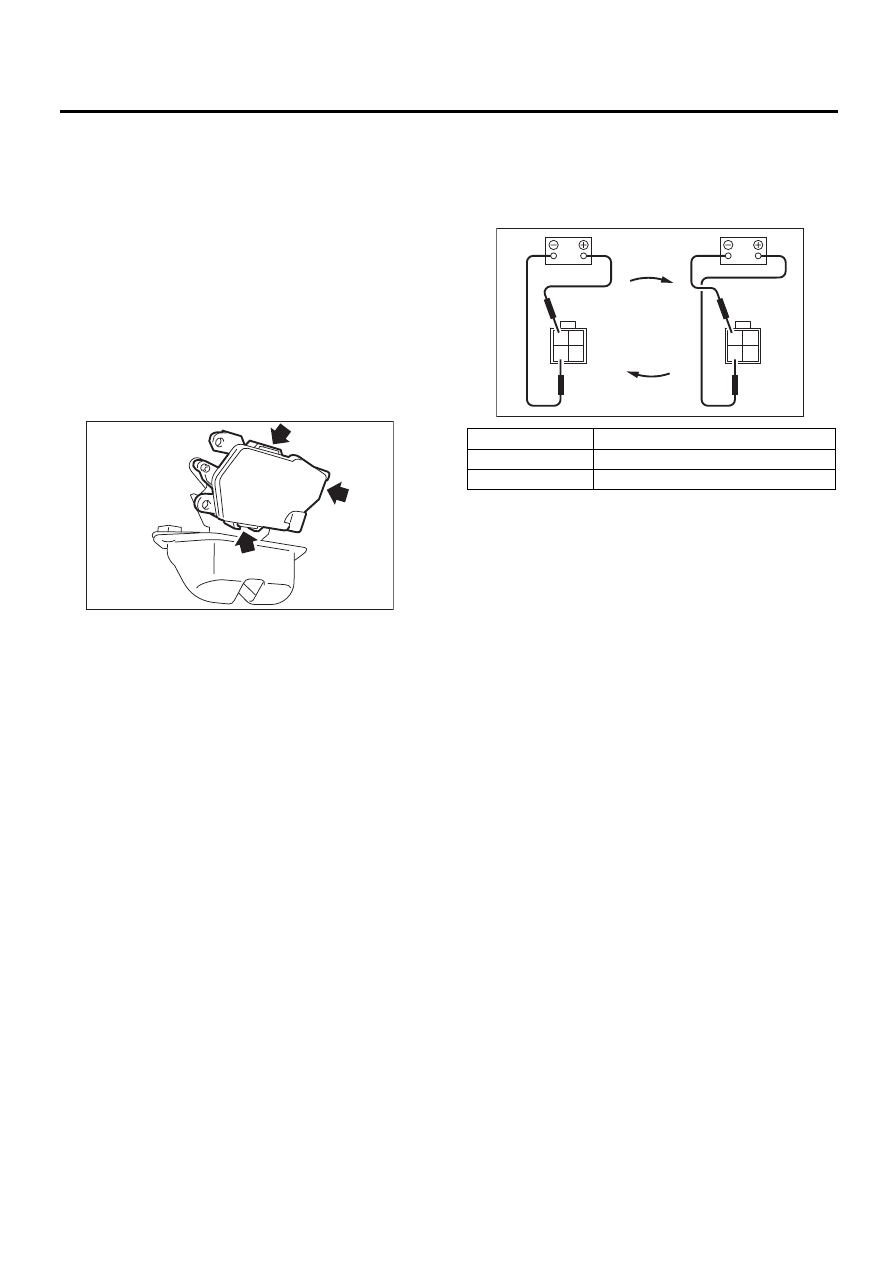

Привод замка дверцы багажного отсека

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

14.Привод замка дверцы

багажного отсека

A: СНЯТИЕ

1) Снимите узел замка дверцы багажного отсе-
ка. <См. SL-30, СНЯТИЕ, Узел замка дверцы
багажного отсека.>
2) Отсоедините три зажимные лапки, затем
снимите привод замка дверцы багажного отсе-
ка с узла замка дверцы багажного отсека.

ОСТОРОЖНО:
Не прикладывайте чрезмерных усилий при
снятии привода. Это может привести к пов-
реждению участка вокруг зажимных лапок
узла замка дверцы багажного отсека.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Совместите углубление под рычаг узла за-
мка дверцы багажного отсека и рычаг при-
вода.

ПРИМЕЧАНИЕ:
После установки убедитесь в том, что замок
двери работает исправно.

C: ПРОВЕРКА

1) Отсоедините разъем жгута проводов приво-
да замка двери.
2) Подсоедините аккумулятор к клеммам при-
вода замка двери.

При неисправности замените привод замка
дверцы багажного отсека.

SL-00018

Клемма №

Операции, выполняемые приводом

№ 4 (+) и № 2 (–)

Отпирание

→ Запирание

№ 2 (+) и № 4 (–)

Запирание

→ Отпирание

SL-00012

2 1
4 3

2 1
4 3

SL-32

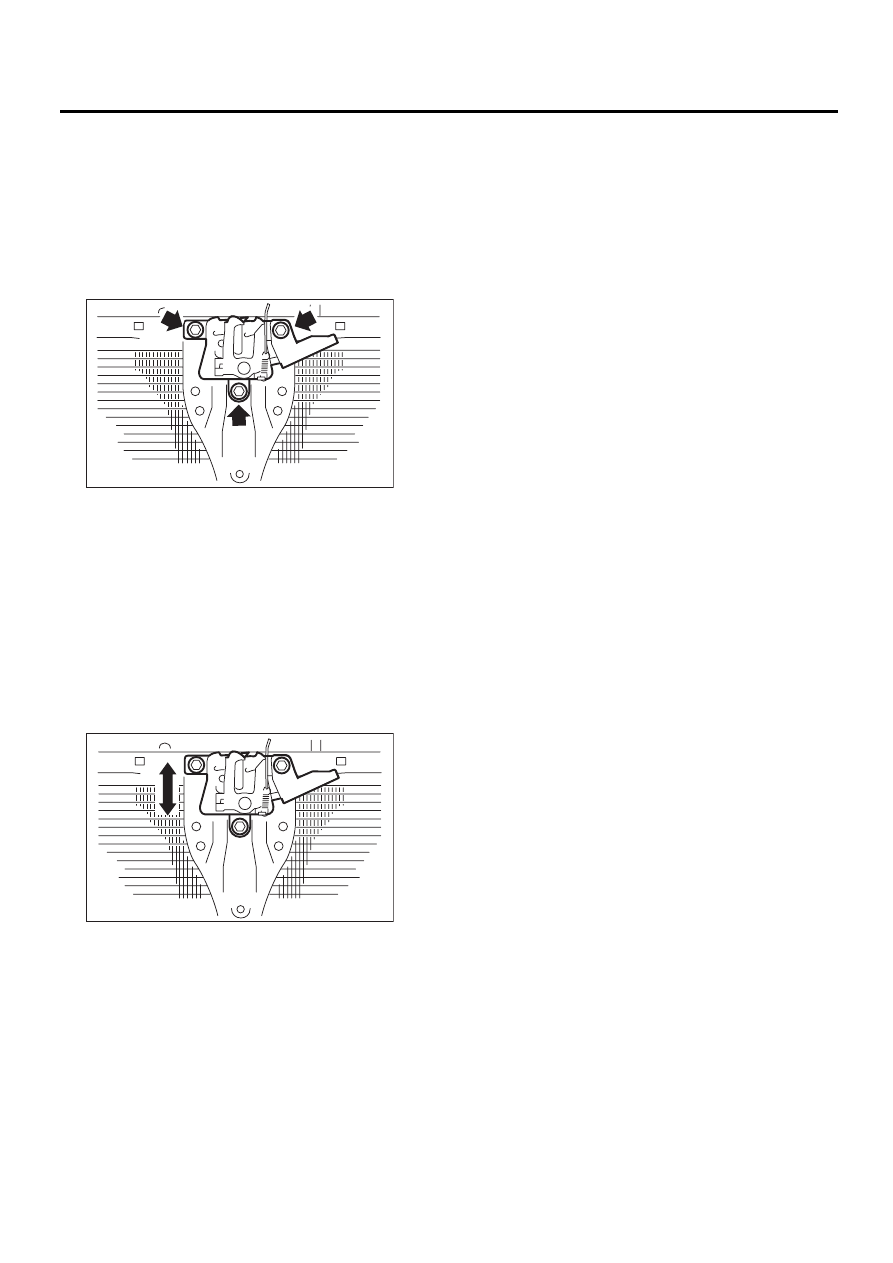

Узел замка капота

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

15.Узел замка капота

A: СНЯТИЕ

1) Откройте капот автомобиля.
2) Снимите переднюю решетку.
3) Отверните болты и затем отсоедините узел
замка капота.
4) Снимите тросик открытия замка капота с уз-
ла замка.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Нанесите консистентную смазку на подвиж-
ные части.
• После установки убедитесь в том, что тросик
открытия замка капота работает исправно.

C: РЕГУЛИРОВКА

Ослабьте болт и отрегулируйте узел замка,
двигая его вверх и вниз.

D: ПРОВЕРКА

Произведите проверку следующих позиций.
• Поврежден ли фиксатор, имеет ли место не-
равномерный износ?
• Нормально ли перемещается предохрани-
тельный рычаг?
• Выявлена ли ржавчина на других рычагах
или пружине? Плавно ли перемещаются эти
детали?

SL-00539

SL-00540

SL-33

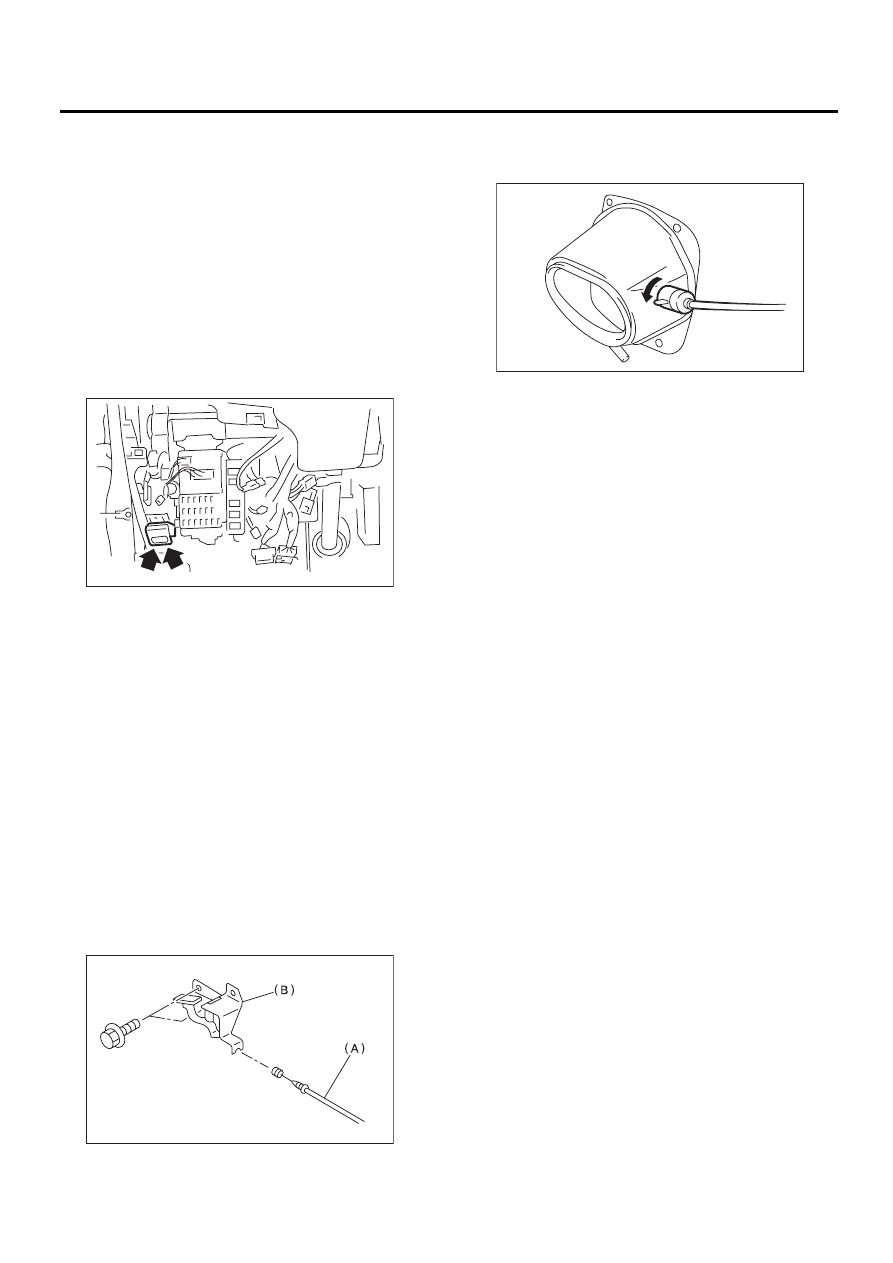

Механизмы дистанционного открывания

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

16.Механизмы

дистанционного
открывания

A: СНЯТИЕ

1. МЕХАНИЗМ ДИСТАНЦИОННОГО
ОТКРЫВАНИЯ КАПОТА

1) Снимите узел замка капота. <См. SL-32,
СНЯТИЕ, Узел замка капота.>
2) Снимите тросик открывания замка с замка
капота.
3) Отверните болт и снимите рычаг механизма
открывания капота.

2. МЕХАНИЗМ ДИСТАНЦИОННОГО
ОТКРЫВАНИЯ ЛЮЧКА ТОПЛИВНОГО
БАКА

1) Снимите заднее сиденье. <См. SE-17, СНЯ-
ТИЕ, Заднее сиденье.>
2) Снимите нижнюю внутреннюю отделку цен-
тральной стойки и переднюю и заднюю часть
отделки порога. Снимите нижнюю внутреннюю
отделку задней стойки. Снимите напольный
коврик. <См. EI-45, СНЯТИЕ, Нижняя часть
внутренней отделки.>
3) Снимите внутреннюю отделку задней чет-
верти с правой стороны. <См. EI-46, СНЯТИЕ,
Внутренняя отделка задней четверти.>Сними-
те хомут, удерживающий тросик.
4) Отверните болт, затем снимите рукоятку ме-
ханизма открывания.
5) Снимите тросик (A) с рукоятки механизма
открывания (B).

6) Поверните замок лючка топливного бака
под панелью задней четверти налево и сними-
те его.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Убедитесь в том, что капот и лючок топливного
бака открываются и закрываются плавно.

SL-00038

SL-00022

SL-00023

SL-34

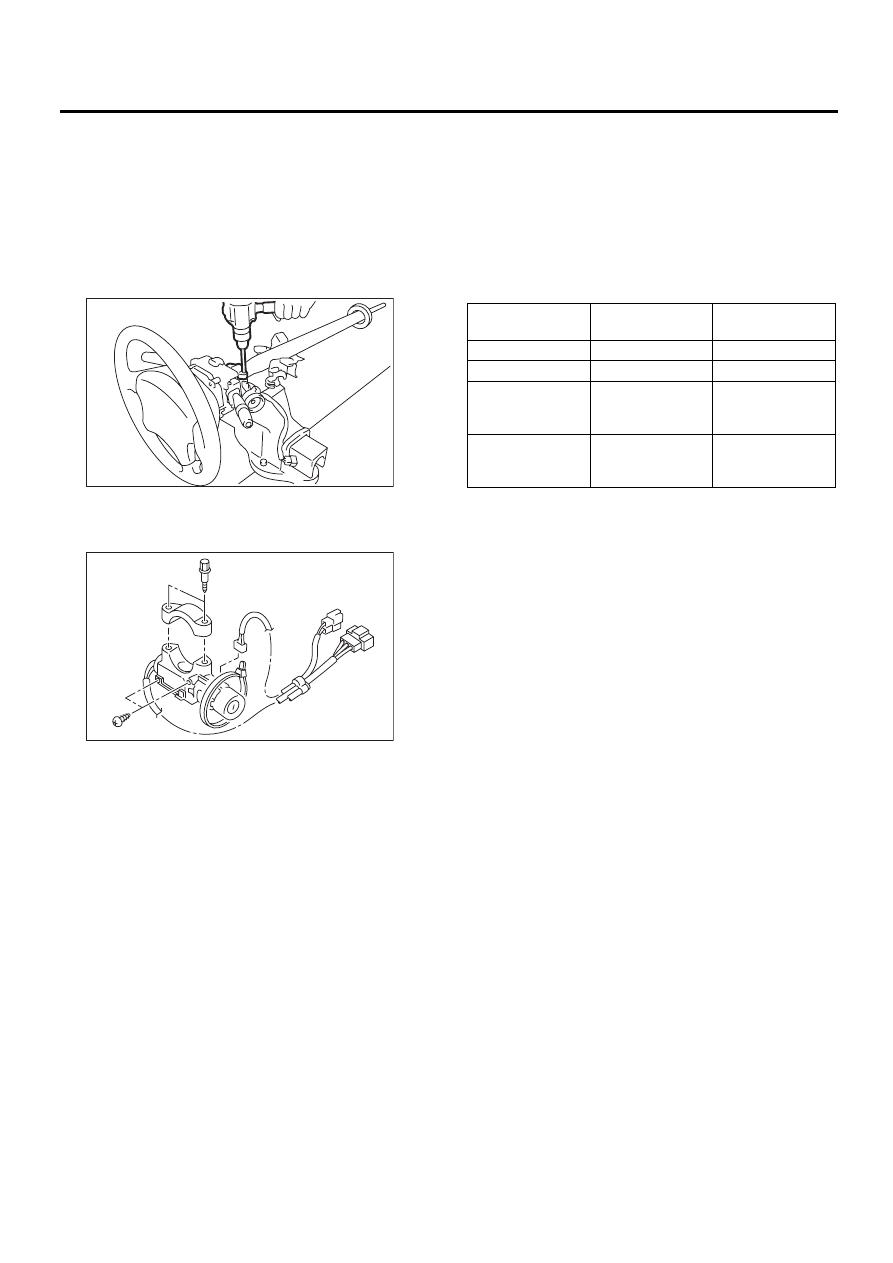

Замок зажигания

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

17.Замок зажигания

A: ЗАМЕНА

1) Отсоедините провод массы от аккумулятора.
2) Снимите рулевую колонку. <См. PS-19, СНЯ-
ТИЕ, Рулевая колонка с изменяемым углом на-
клона.>
3) Зафиксируйте рулевую колонку в тисках.
Снимите болт с помощью дрели.

4) Снимите замок зажигания.
5) Используйте новый крепежный болт. Затя-
ните крепежный болт до упора.

B: ПРОВЕРКА

1) Снимите нижнюю крышку панели приборов.
2) Снимите нижний кожух рулевой колонки.
3) Ослабьте хомут крепления жгута проводов,
после чего отсоедините разъем замка зажига-
ния от жгута проводов кузова.
4) Поверните замок зажигания в каждое из
своих положений и проверьте проводимость
между клеммами разъема замка зажигания.

В случае несоответствия, замените замок за-
жигания.

SL-00024

SL-00025

Положение за-
мка зажигания

Клемма №

Нормативное

значение

LOCK

 —

 —

ACC

№ 1 и № 2:

Менее 1 Ома

ON

№ 1 и № 2:

№ 1 и № 4
№ 2 и № 4

Менее 1 Ома

ST

№ 1 и № 3
№ 1 и № 4

№ 3 — № 4:

Менее 1 Ома
