SL-27

Узел замка и привода замка задней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

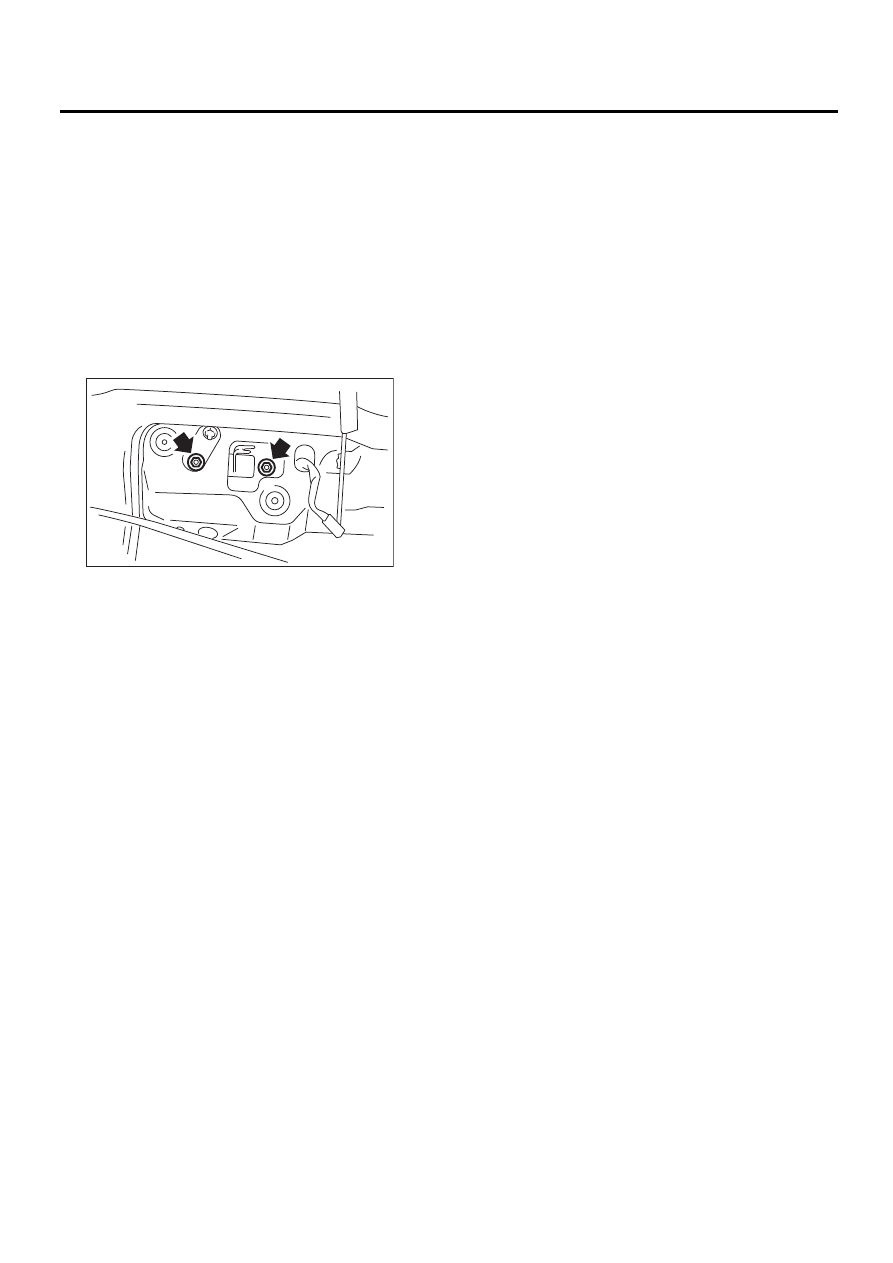

10.Узел замка и привода

замка задней двери

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней двери.
<См. EI-37, СНЯТИЕ, Внутренняя отделка за-
дней двери.>
3) Снимите уплотнительное покрытие. <См.
EB-16, СНЯТИЕ, Уплотнительное покрытие за-
дней двери.>
4) Снимите внутреннюю ручку задней двери.
<См. SL-25, СНЯТИЕ, Внутренняя ручка задней
двери.>
5) Снимите три винта и болт.

6) Снимите узел замка задней двери и отсо-
едините разъем.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
После установки убедитесь в том, что замок
двери работает исправно.

C: ПРОВЕРКА

После установки проверьте следующие пункты.
• Рычаг, тяга и тросик перемещаются плавно?
• Имеются ли на тросике наружные поврежде-
ния?

SL-00014

SL-28

Привод замка задней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

11.Привод замка задней двери

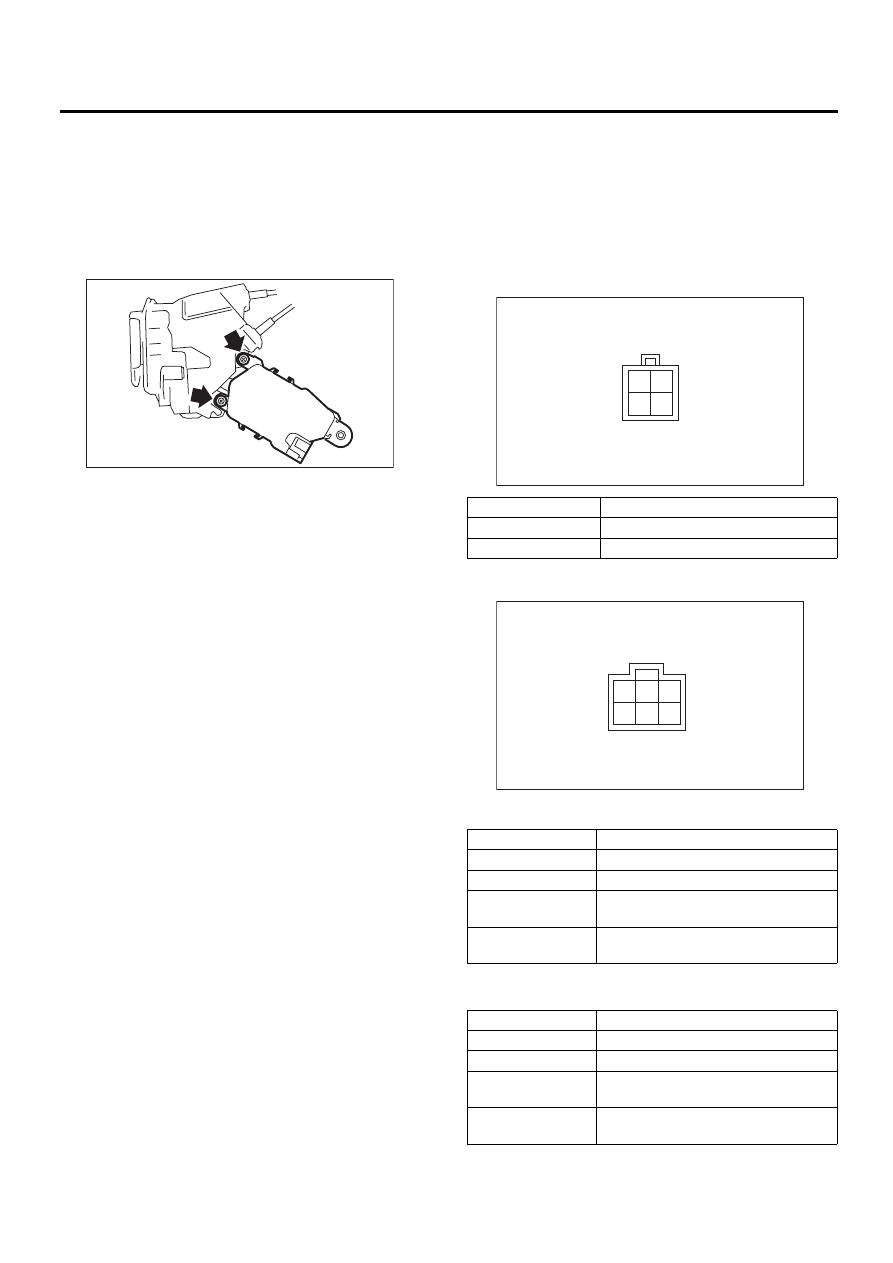

A: СНЯТИЕ

1) Снимите узел замка задней двери. <См. SL-27,
СНЯТИЕ, Узел замка и привода замка задней
двери.>
2) Ослабьте два винта и снимите привод замка
задней двери.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
После установки убедитесь в том, что замок
двери работает исправно.

C: ПРОВЕРКА

1) Отсоедините разъем жгута проводов приво-
да замка двери.
2) Подсоедините аккумулятор к клеммам при-
вода замка двери.
В случае неисправности, замените привод за-
мка двери.

1. МОДЕЛЬ БЕЗ ДВОЙНОГО ЗАМКА

2. МОДЕЛЬ С ДВОЙНЫМ ЗАМКОМ

Привод замка правой двери:

Привод замка левой двери;

SL-00015

Клемма №

Операции, выполняемые приводом

№ 2 (+) и № 4 (–)

Отпирание

→ Запирание

№ 4 (+) и № 2 (–)

Запирание

→ Отпирание

Клемма №

Операции, выполняемые приводом

№ 1 (+) и № 4 (–)

Отпирание

→ Запирание

№ 4 (+) и № 1 (–)

Запирание

→ Отпирание

№ 6 (+) и № 3 (–)

Отпирание двойного замка

→ Двой-

ной замок

№ 3 (+) и № 6 (–)

Двойной замок

→ Отпирание двой-

ного замка

Клемма №

Операции, выполняемые приводом

№ 6 (+) и № 3 (–)

Отпирание

→ Запирание

№ 3 (+) и № 6 (–)

Запирание

→ Отпирание

№ 1 (+) и № 4 (–)

Отпирание двойного замка

→ Двой-

ной замок

№ 4 (+) и № 1 (–)

Двойной замок

→ Отпирание двой-

ного замка

1

2

3

4

SL-00058

1

2

3

4

5

6

SL-00059

SL-29

Наружная ручка дверцы багажного отсека

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

12.Наружная ручка дверцы

багажного отсека

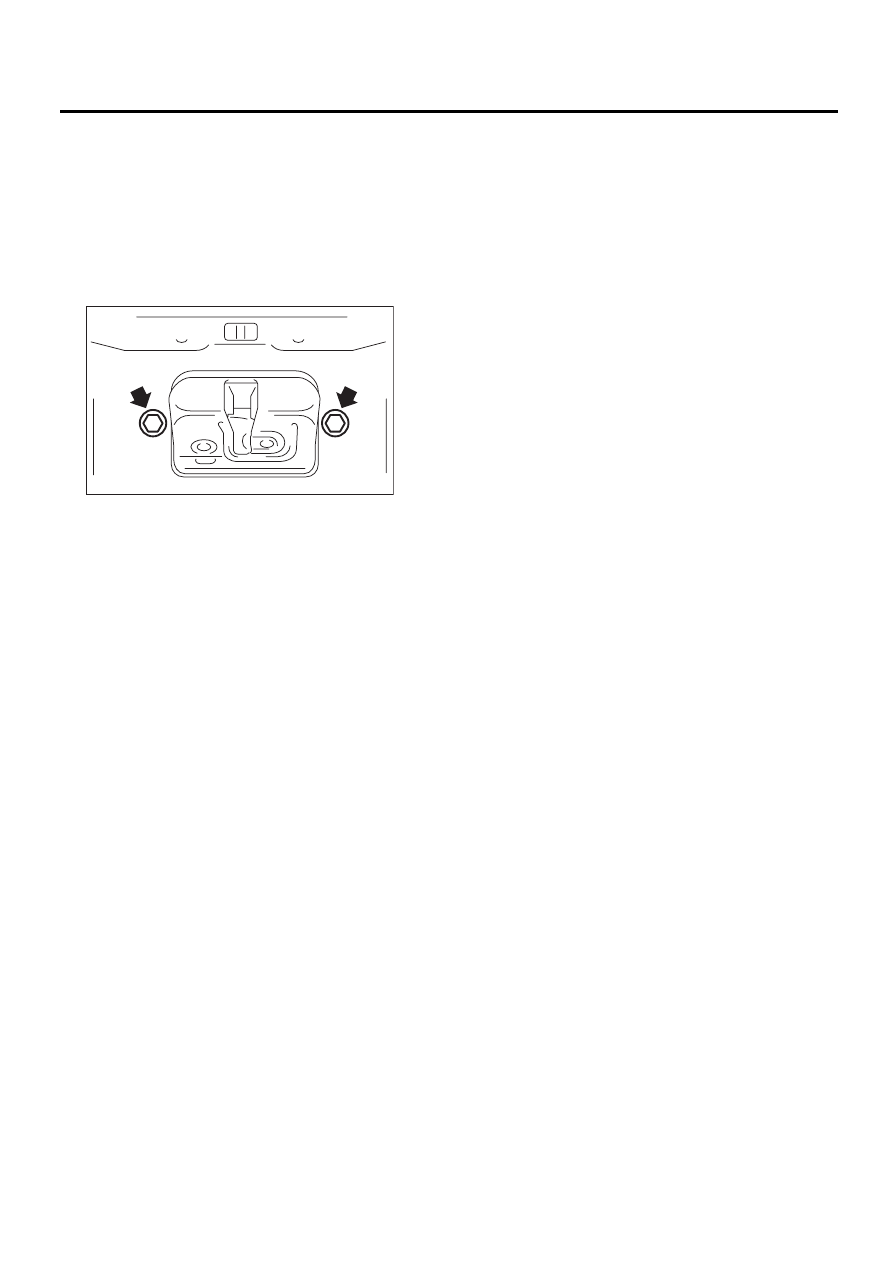

A: СНЯТИЕ

1) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-49, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
2) Снимите узел электродвигателя стекло-
очистителя заднего стекла. <См. WW-18, СНЯ-
ТИЕ, Электродвигатель стеклоочистителя зад-
него стекла.>
3) Снимите задний габаритный фонарь.
4) Снимите тросик и две гайки.

5) Снимите наружную ручку дверцы багажного
отсека.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
После установки наружной ручки, откройте/за-
кройте дверцу багажного отсека, чтобы убе-
диться в том, что ручка работает исправно.

C: ПРОВЕРКА

После установки проверьте следующие пункты.
• Рычаг и тросик перемещаются плавно?
• Имеются ли на тросике наружные поврежде-
ния?

SL-00016

SL-30

Узел замка дверцы багажного отсека

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

13.Узел замка дверцы

багажного отсека

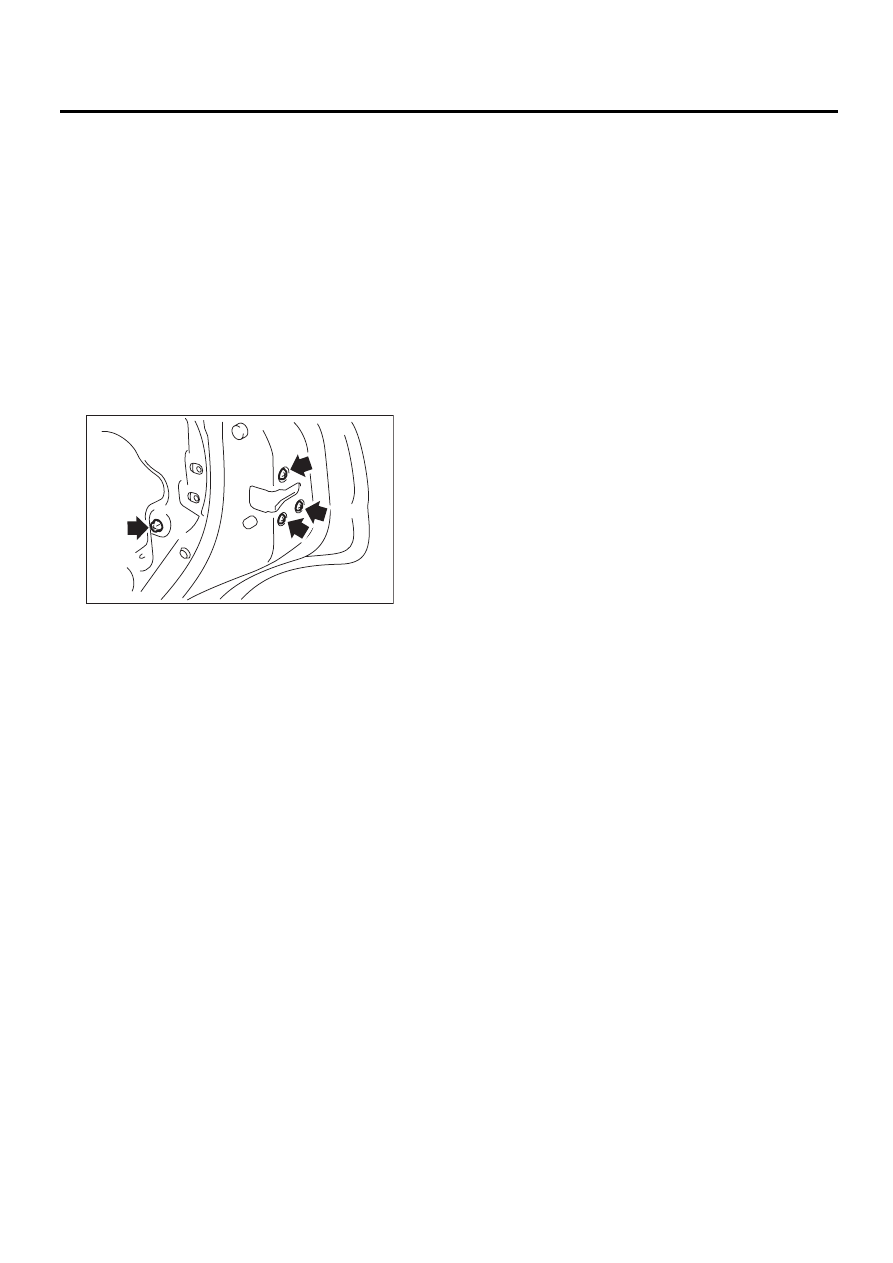

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-49, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
3) Снимите два болта.

4) Снимите узел замка дверцы багажного отсе-
ка и отсоедините разъем.
5) Снимите тросик наружной ручки дверцы ба-
гажного отсека, затем снимите узел замка
дверцы багажного отсека.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
После установки убедитесь в том, что замок
работает исправно.

C: ПРОВЕРКА

После установки проверьте следующие пункты.
• Имеются ли на тросике наружные поврежде-
ния?
• Плавно ли перемещается наружная ручка
дверцы багажного отсека, тросик, защелка и
замок дверцы багажного отсека?

SL-00017
