Subaru Forester (2008 год). Руководство - часть 793





SL-23

Узел замка и привода замка передней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

6. Узел замка и привода

замка передней двери

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку передней
двери. <См. EI-36, СНЯТИЕ, Внутренняя отде-
лка передней двери.>
3) Снимите уплотнительное покрытие. <См.
EB-13, СНЯТИЕ, Уплотнительное покрытие пе-
редней двери.>
4) Снимите внутреннюю ручку передней двери.
<См. SL-21, СНЯТИЕ, Внутренняя ручка пере-
дней двери.>

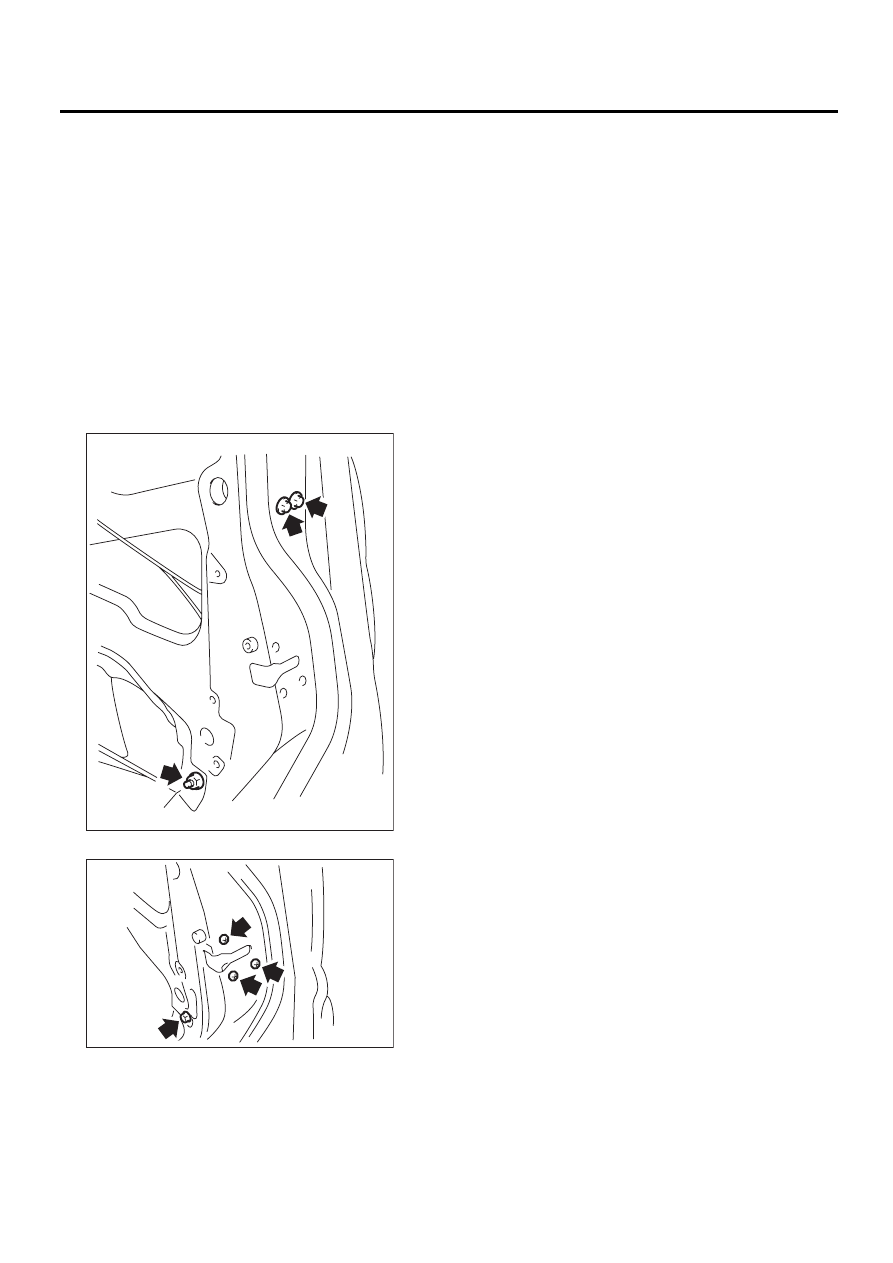

5) Отверните два болта и одну гайку, чтобы
снять направляющую.

6) Снимите три винта и один болт.

7) Снимите узел замка передней двери и отсо-
едините разъем.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
После установки убедитесь в том, что замок
двери работает исправно.

C: ПРОВЕРКА

После установки проверьте следующие пункты.
• Рычаг, тяга и тросик перемещаются плавно?
• Имеются ли на тросике наружные поврежде-
ния?

SL-00008

SL-00010

SL-24

Привод замка передней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

7. Привод замка передней

двери

A: СНЯТИЕ

1) Снимите узел замка передней двери. <См.
SL-23, СНЯТИЕ, Узел замка и привода замка
передней двери.>

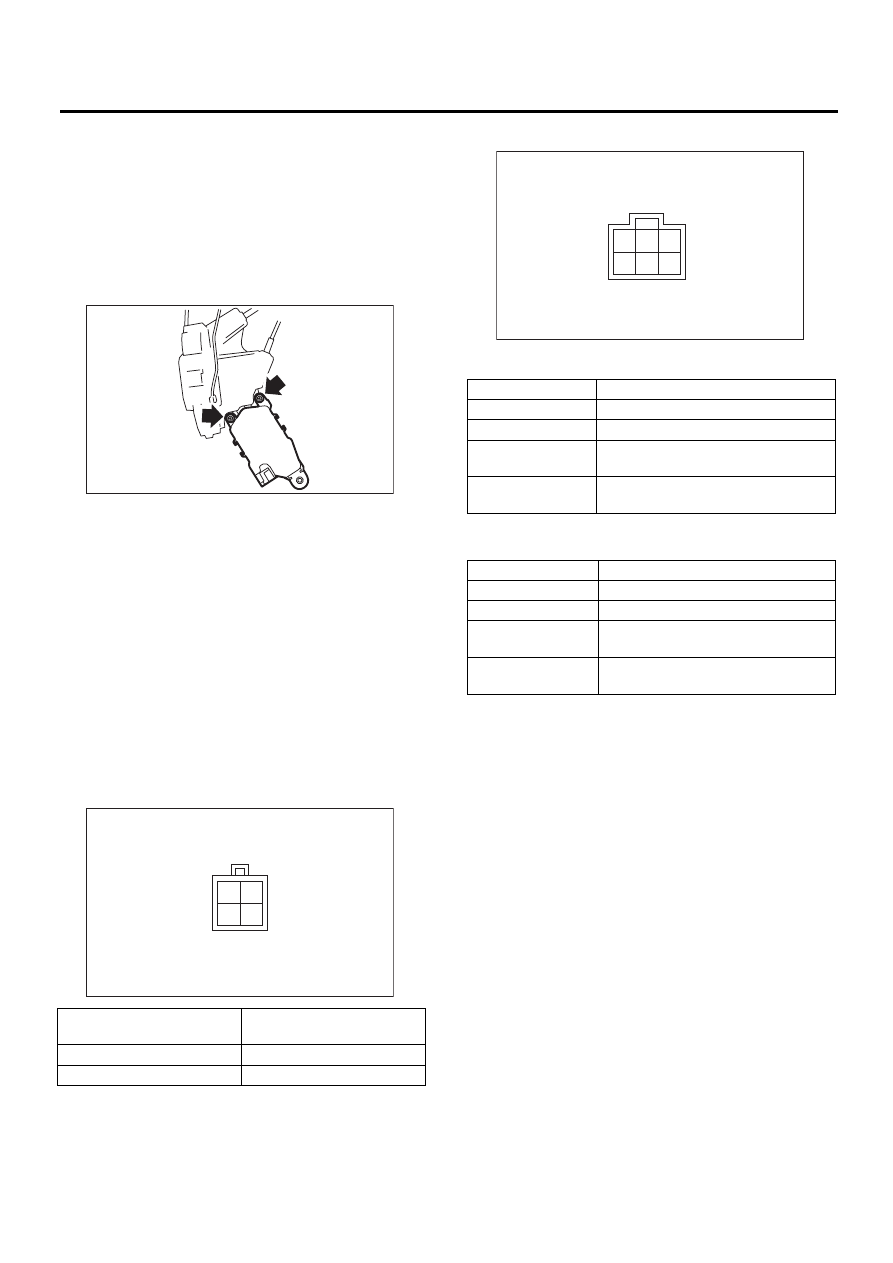

2) Ослабьте два винта и снимите привод замка
передней двери.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
После установки убедитесь в том, что замок
двери работает исправно.

C: ПРОВЕРКА

1) Отсоедините разъем жгута проводов приво-
да замка двери.
2) Подсоедините аккумулятор к клеммам при-
вода замка двери.
В случае неисправности, замените привод за-
мка двери.

1. МОДЕЛЬ БЕЗ ДВОЙНОГО ЗАМКА

2. МОДЕЛЬ С ДВОЙНЫМ ЗАМКОМ

Привод замка правой двери:

Привод замка левой двери;

Клемма №

Операции, выполняемые

приводом

№ 2 (+) и № 4 (–)

Отпирание

→ Запирание

№ 4 (+) и № 2 (–)

Запирание

→ Отпирание

SL-00011

1

2

3

4

SL-00058

Клемма №

Операции, выполняемые приводом

№ 1 (+) и № 4 (–)

Отпирание

→ Запирание

№ 4 (+) и № 1 (–)

Запирание

→ Отпирание

№ 6 (+) и № 3 (–)

Отключение двойного замка

→

Двойной замок

№ 3 (+) и № 6 (–)

Двойной замок

→ Отпирание двой-

ного замка

Клемма №

Операции, выполняемые приводом

№ 6 (+) и № 3 (–)

Отпирание

→ Запирание

№ 3 (+) и № 6 (–)

Запирание

→ Отпирание

№ 1 (+) и № 4 (–)

Отпирание двойного замка

→

Двойной замок

№ 4 (+) и № 1 (–)

Двойной замок

→ Отпирание двой-

ного замка

1

2

3

4

5

6

SL-00059

SL-25

Внутренняя ручка задней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

8. Внутренняя ручка задней

двери

A: СНЯТИЕ

1) Снимите внутреннюю отделку задней двери.
<См. EI-37, СНЯТИЕ, Внутренняя отделка за-
дней двери.>
2) Снимите уплотнительное покрытие.
<См. EB-16, СНЯТИЕ, Уплотнительное покры-
тие задней двери.>

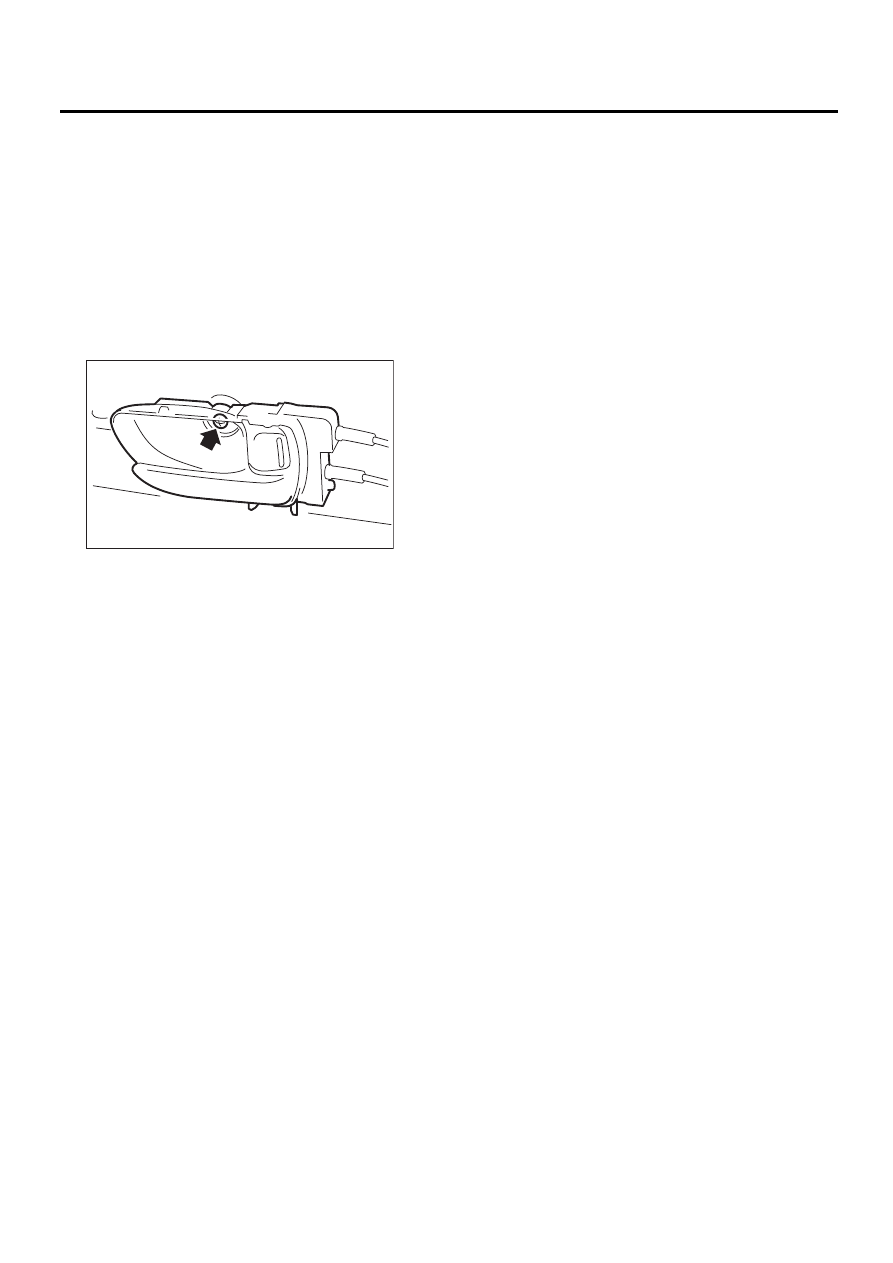

3) Снимите один винт и два тросика.
4) Снимите внутреннюю ручку двери.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
При установке проверьте следующее:
• Имеются ли на тросике наружные поврежде-
ния?
• Достаточно ли смазки нанесено на соедине-
ние тросика? (Если внутренняя ручка открыва-
ния двери с хромированным покрытием)
Если смазки недостаточно, нанесите дополни-
тельное количество смазки и подсоедините
тросик.
Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

После установки проверьте следующие пункты.
• Убедитесь в том, что тросик не поврежден.
• Рычаг и тросик перемещаются плавно?
• Нормально ли закрывается дверь внутрен-
ней ручкой?
• Исправно ли работает система блокировки
задних дверей от детей?

ПРИМЕЧАНИЕ:
• Если внутренняя ручка открывания двери
имеет хромированное покрытие, проверьте,
чтобы на соединении тросика было достаточно
смазки.
• Если смазки недостаточно, нанесите допол-
нительное количество смазки и подсоедините
тросик.

SL-00007

SL-26

Наружная ручка задней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

9. Наружная ручка задней

двери

A: СНЯТИЕ

1) Снимите внутреннюю отделку задней двери.
<См. EI-37, СНЯТИЕ, Внутренняя отделка за-
дней двери.>

ОСТОРОЖНО:
Не прикладывайте чрезмерных усилий, что-
бы снять внутреннюю отделку двери. В про-
тивном случае, можно повредить панель
двери.
2) Снимите уплотнительное покрытие. <См.
EB-16, СНЯТИЕ, Уплотнительное покрытие за-
дней двери.>
3) Снимите внутреннюю ручку задней двери.
<См. SL-25, СНЯТИЕ, Внутренняя ручка задней
двери.>
4) Снимите узел замка задней двери. <См. SL-
27, СНЯТИЕ, Узел замка и привода замка за-
дней двери.>

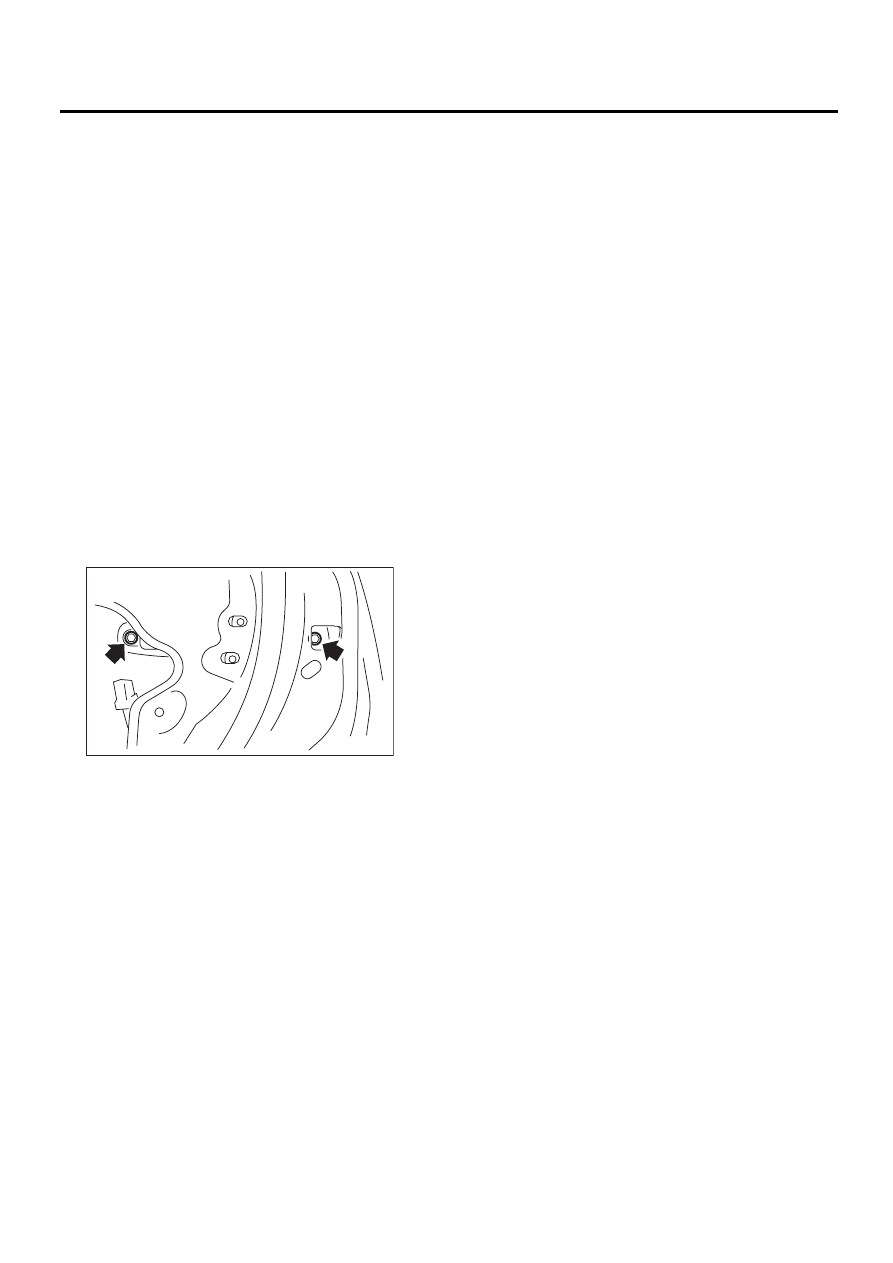

5) Снимите два болта и отсоедините наружную
ручку задней двери.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
После установки наружной ручки двери от-
кройте/закройте дверь, чтобы убедитесь в том,
что ручка работает исправно.

C: ПРОВЕРКА

После установки проверьте следующие пункты.
• Пластмассовый рычаг перемещается плавно?
• Поврежден ли пластмассовый рычаг, имеют-
ся ли на нем трещины?

SL-00013
