GW-31

Система обогрева заднего стекла

СТЕКЛА/ОКНА/ЗЕРКАЛА

16.Система обогрева

заднего стекла

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-270, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема обогрева заднего стекла.>

B: ПРОВЕРКА

Признак неис-

правности

Порядок устранения

Не работает
обогреватель
заднего стекла.

1. Предохранитель (блок главных
предохранителей (M/B), № 1)
(F/B № 17)
2. Реле обогревателя заднего стекла
3. Таймер обогревателя заднего
стекла
4. Выключатель обогревателя задне-
го стекла.
5. Конденсатор обогревателя задне-
го стекла
6. Нагревательный элемент
7. Жгут проводов

GW-32

Обогреватель заднего стекла

СТЕКЛА/ОКНА/ЗЕРКАЛА

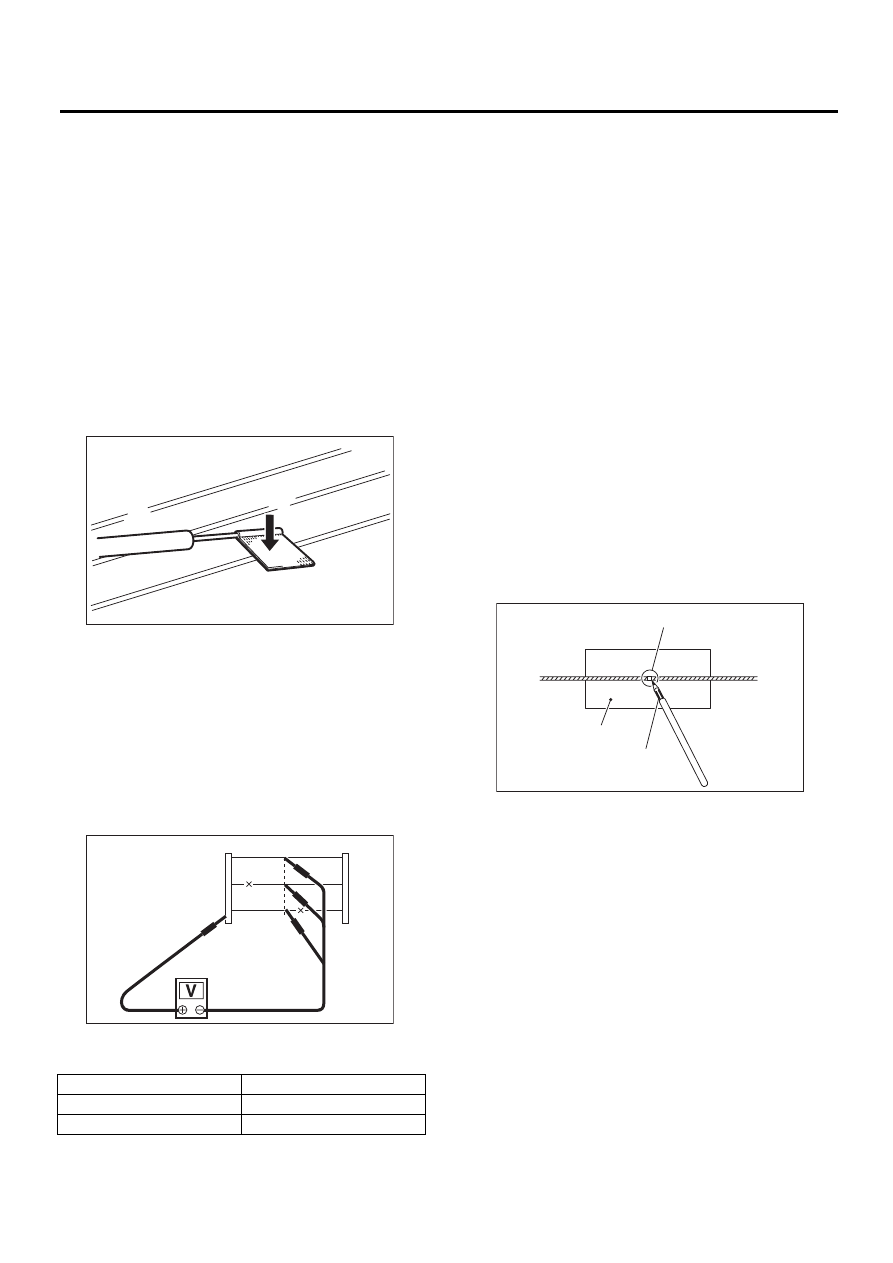

17.Обогреватель заднего

стекла

A: ПРОВЕРКА

ОСТОРОЖНО:
Чтобы вытереть пятно на стекле, исполь-
зуйте сухую и мягкую ткань, перемещая ее
вдоль нагревательного элемента, чтобы не
повредить его.
1) Переведите замок зажигания в положение
ON.
2) Переведите выключатель обогревателя зад-
него стекла в положение ON.
3) Оберните кончики щупа тестера алюминие-
вой фольгой, чтобы не повредить нагреватель-
ный элемент.

4) Измерьте напряжение нагревательного эле-
мента в центральной его части (1) при помощи
вольтметра постоянного тока.

Стандартное напряжение:

Порядка 6 В

ПРИМЕЧАНИЕ:
• Если измеренное значение составляет
12 вольт, то имеет место разрыв цепи между
центральной частью нагревательного элемен-
та и положительной клеммой (+) щупа тестера.
• Если измеренное значение составляет 0 В,
то имеет место разрыв цепи между центральной
частью нагревательного элемента и массой.
5) Подключите щуп тестера положительного
вывода вольтметра к положительному выводу
нагревательного элемента и переместите щуп
тестера отрицательного вывода вдоль нагре-
вательного элемента вплоть до конца его отри-
цательного вывода. Если при перемещении щу-
па тестера напряжение меняется от нуля до
нескольких вольт, то имеет место разрыв цепи
в точке изменения напряжения.

B: УСТРАНЕНИЕ

НЕИСПРАВНОСТИ

1) Произведите очистку участка обрыва при
помощи спирта или белого бензина.
2) Накройте обе стороны нагревательного эле-
мента тонкой пленкой.
3) Нанесите на участок разрыва цепи электро-
проводную серебряную пасту (DUPONT № 4817).

4) Проверьте нагревательный элемент после
ремонта.

(1) Щуп тестера

(2) Алюминиевая фольга

(3) Нагревательный элемент

(4) Прижать

(1) Центральная часть нагревательного элемента

Напряжение

Критерий

Порядка 6 В

Все в норме

Около 12 В или 0 В

Разрыв цепи

GW-00076

(2)

(3)

(4)

(1)

GW-00077

(1)

(1) Участок разрыва цепи

(2) Тонкая пленка

(3) Поврежденный участок нагревательного элемента

(4) Электропроводная серебряная паста

(DUPONT № 4817)

GW-00078

(2)

(3)

(4)

(1)

GW-33

Стекло задней четверти

СТЕКЛА/ОКНА/ЗЕРКАЛА

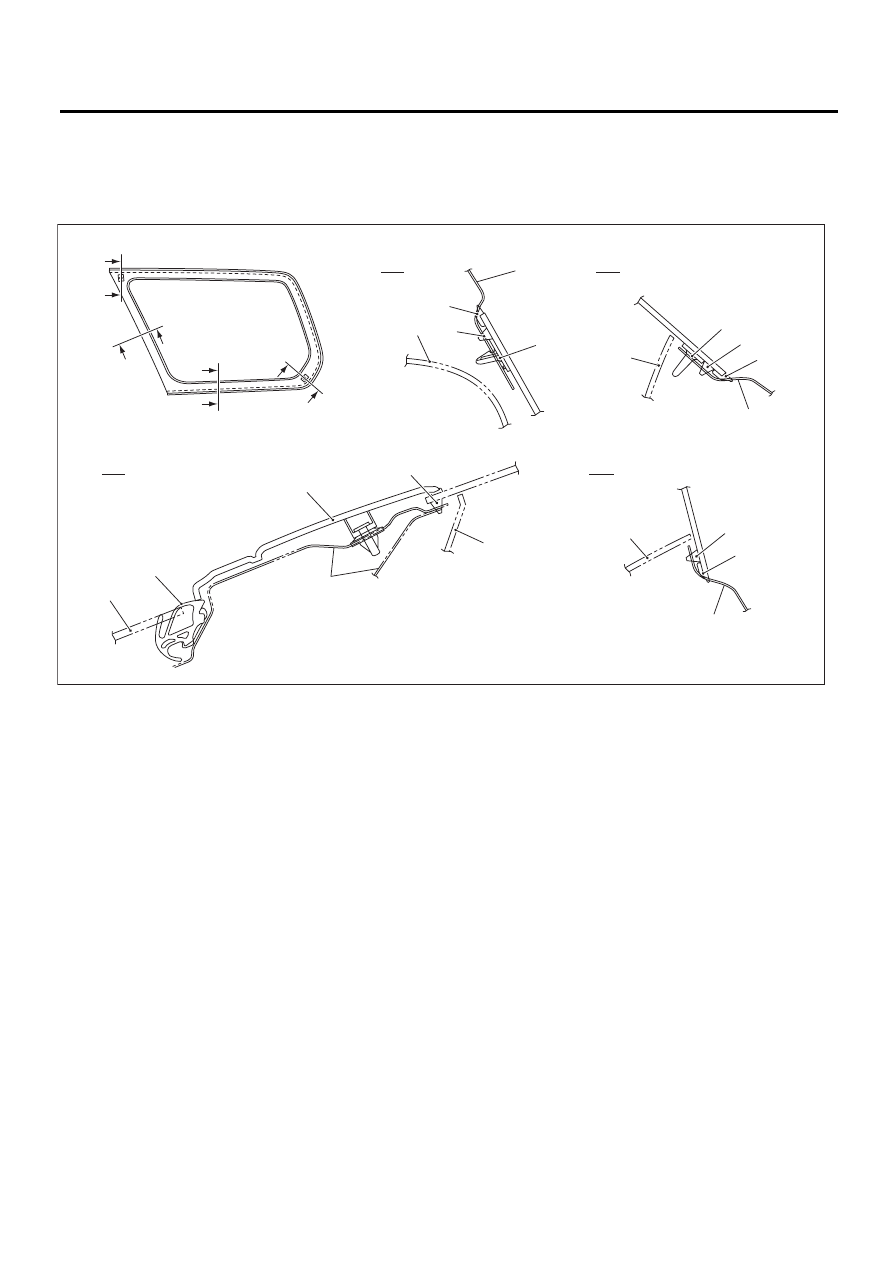

18.Стекло задней четверти

A: СНЯТИЕ

Процедура снятия стекла задней четверти аналогична процедуре снятия ветрового стекла. <См.
GW-24, СНЯТИЕ, Ветровое стекло.>

(1)

Молдинг

(4)

Установочный штифт

(7)

Уплотнитель

(2)

Клей

(5)

Кузов автомобиля

(8)

Стекло задней двери

(3)

Внутренняя отделка салона

(6)

Накладка задней стойки





GW-00054

(1)

(1)

(1)

A

A-A

D

C

B

D-D

B-B

C-C

(2)

(2)

(4)

(4)

(3)

(3)

(7)

(8)

(5)

(2)

(2)

(3)

(3)

(6)

(5)

(5)

(5)

GW-34

Стекло задней четверти

СТЕКЛА/ОКНА/ЗЕРКАЛА

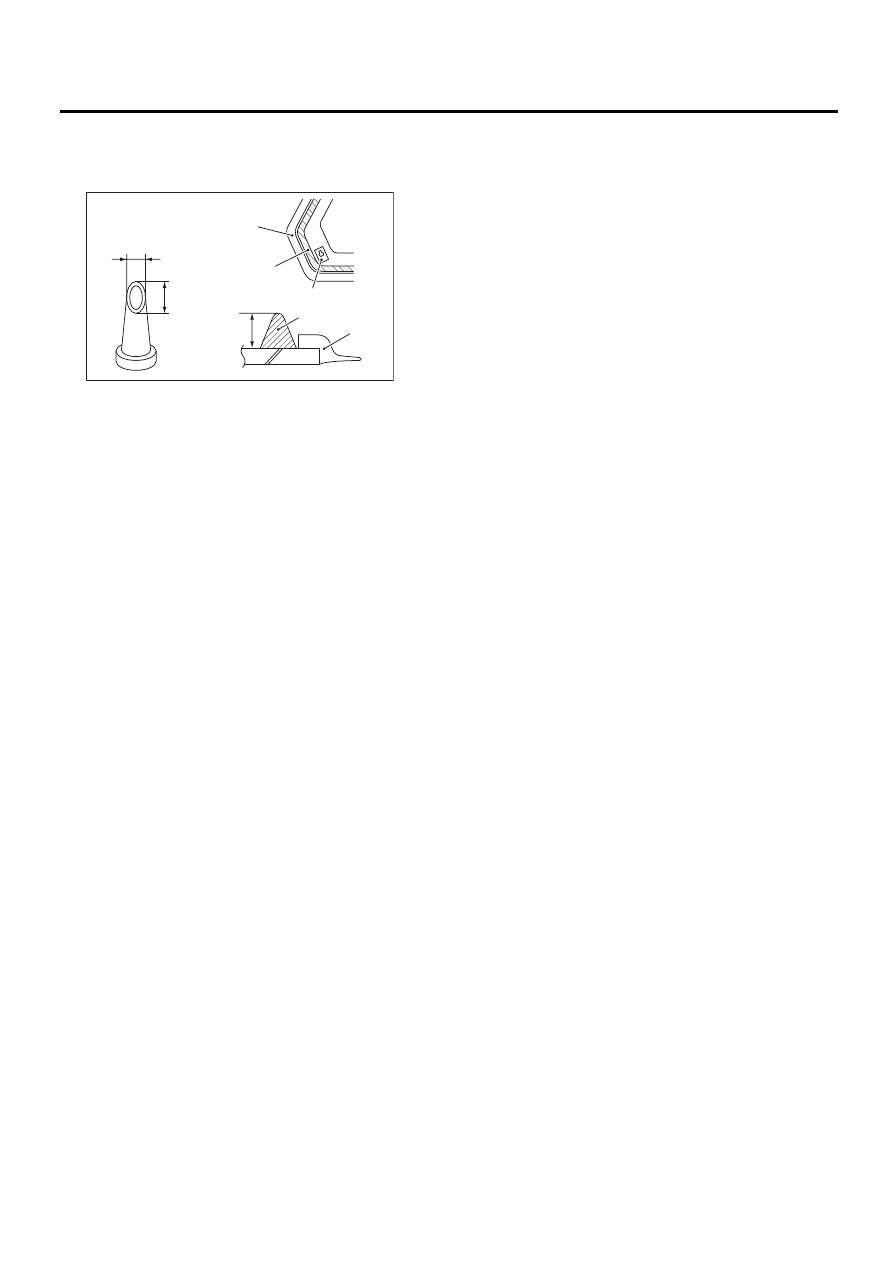

B: УСТАНОВКА

1) Срежьте кончик форсунки, как показано на
рисунке.

2) Процедура установки стекла задней четвер-
ти аналогична процедуре установки ветрового
стекла. <См. GW-25, УСТАНОВКА, Ветровое
стекло.>
3) По завершении всех работ дайте автомоби-
лю постоять примерно 24 часа.

ПРИМЕЧАНИЕ:
• При открывании/закрывании двери после
вклейки стекла, всегда опускайте стекло двери,
а затем осторожно открывайте/закрывайте ее.
• Не допускайте движения на автомобили на
высокой скорости.
• Чтобы свести к минимуму время высыхания
и выдерживания автомобиля перед началом
его эксплуатации после вклеивания ветрового
стекла, соблюдайте требования инструкций
или технологического руководства, предостав-
ленного фирмой-изготовителем клея.
4) После отвердения клея полейте наружные
поверхности автомобиля водой, чтобы убе-
диться в водонепроницаемости салона.

ПРИМЕЧАНИЕ:
Возвращая автомобиль владельцу, сообщите
ему, что автомобиль следует оберегать от
сильных ударных воздействий не менее трех
дней.

(1) Молдинг

(2) Установочный штифт

(3) Клей

(4) 10 мм (0,39 дюйма)

(5) 15 мм (0,59 дюйма)

(6) 10 — 13 мм (0,39 — 0,51 дюйма)

GW-00079

(4)

(5)

(6)

(1)

(3)

(2)

(3)

(1)
