Subaru Forester (2008 год). Руководство - часть 772





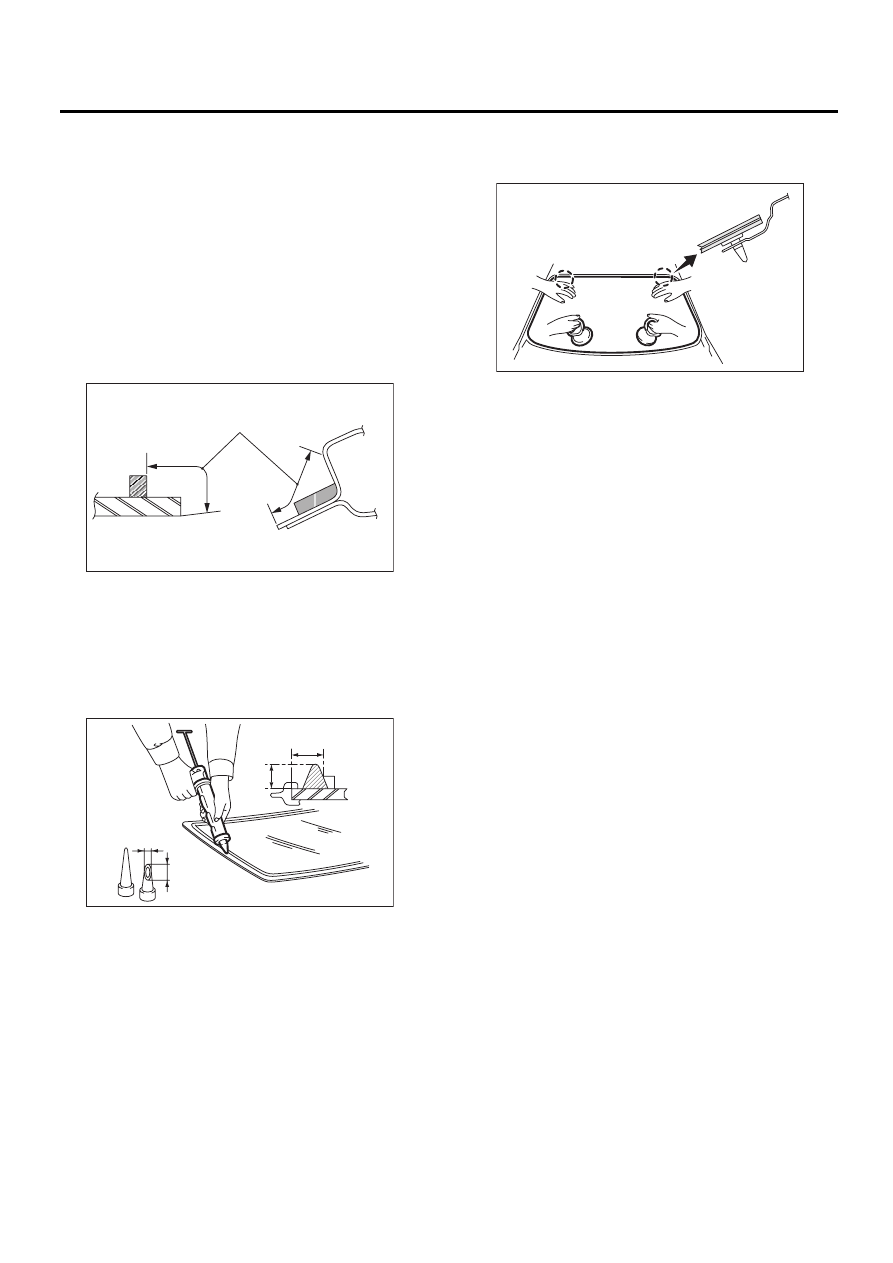

GW-27

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

8) Нанесите грунтовку на клейкий слой кузова.

Грунтовка для окрашенной поверхности:

Dow Automotive

Betaprime 5402

ПРИМЕЧАНИЕ:
• Грунтовку, нанесенную на окрашенную по-
верхность кузова и внутреннюю отделку, труд-
но удалить. Закрывайте такие поверхности по
их окружности.
• Перед установкой стекла дайте грунтовке
подсохнуть примерно десять минут.
• Не дотрагивайтесь до поверхности, покры-
той грунтовкой.

9) Отрежьте кончик картриджа, как показано
на рисунке, и вставьте его в пистолет для нане-
сения герметика.

10) Нанесите клей на торцевую поверхность
стекла, как показано на рисунке.

Клей:

Dow Automotive

Gurit-ESSEX Betaseal 1502

11) Вставьте установочные штифты и устано-
вите ветровое стекло при помощи резиновой
присоски.

12) Слегка прижмите ветровое стекло, чтобы
оно лучше встало по месту.
13) Выровняйте выступающую часть клейкой
массы при помощи шпателя.
14) По завершении всех работ дайте автомоби-
лю постоять примерно 24 часа.

ПРИМЕЧАНИЕ:
• При открывании/закрывании двери после
вклейки стекла, обязательно опускайте стекло
двери, а затем осторожно открывайте/закры-
вайте ее.
• Не допускайте движения на автомобили на
высокой скорости.
• Чтобы свести к минимуму время высыхания
и выдерживания автомобиля перед началом его
эксплуатации после вклеивания ветрового
стекла, соблюдайте требования инструкций
или технологического руководства, предостав-
ленного фирмой-изготовителем клея.
15) После отвердения клея полейте наружные
поверхности автомобиля водой, чтобы убе-
диться в водонепроницаемости салона.

ПРИМЕЧАНИЕ:
Возвращая автомобиль владельцу, сообщите
ему, что автомобиль следует оберегать от
сильных ударных воздействий не менее трех
дней.
16) Установите панель капота. <См. EI-33, УС-
ТАНОВКА, Крышка капота.>

(1) Нанесение грунтовки

(2) Стекло

(3) Сторона кузова

(1) 10 — 13 мм (0,39 — 0,51 дюйма)

(2) 13 мм (0,51 дюйма)

(3) 10 мм (0,39 дюйма)

(4) 15 мм (0,59 дюйма)

(3)

(2)

(1)

GW-00073

GW-00074

(1)

(2)

(3)

(4)

GW-00045

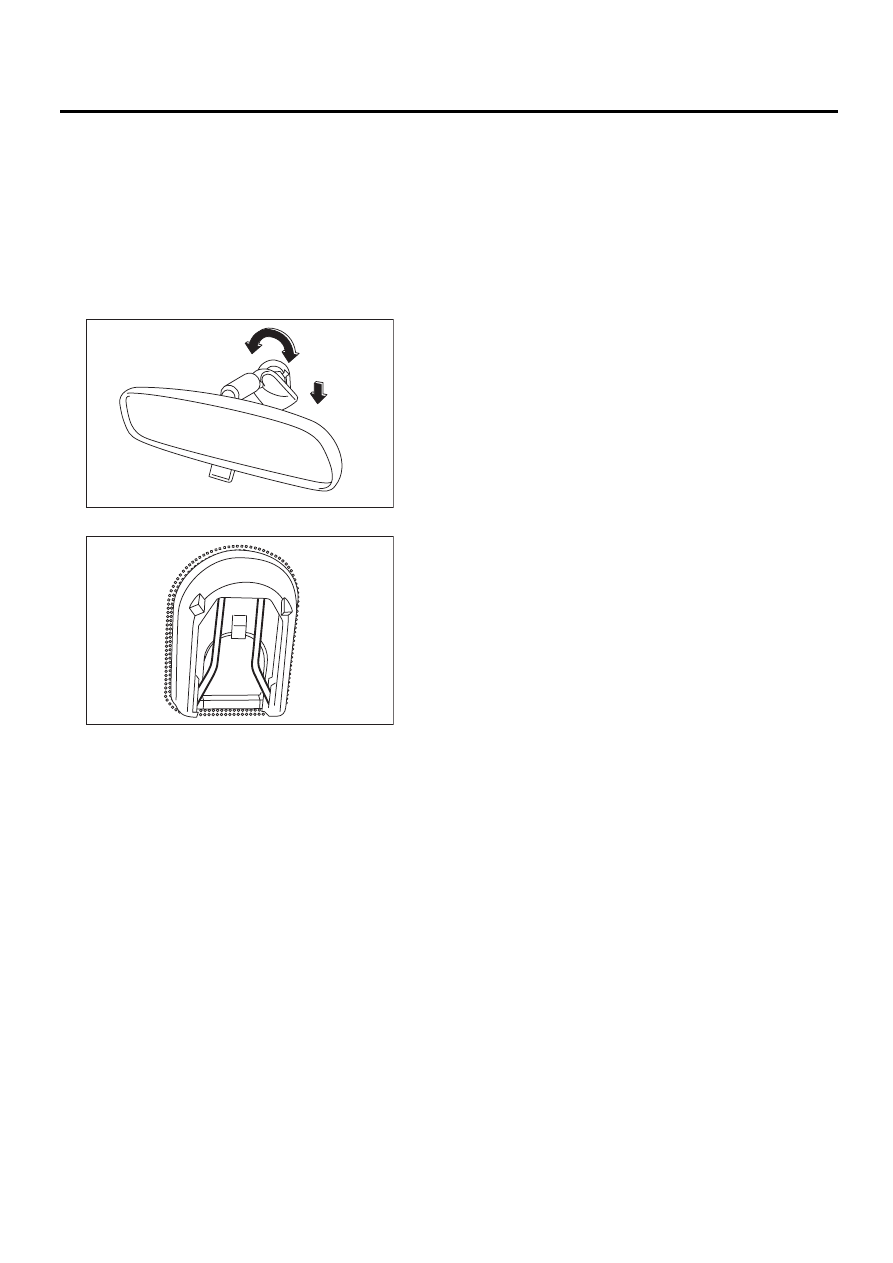

GW-28

Зеркало заднего вида

СТЕКЛА/ОКНА/ЗЕРКАЛА

14.Зеркало заднего вида

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Повторное использование пружины запреща-
ется. Перед снятием приготовьте новую пру-
жину.
1) Чтобы снять зеркало, поверните его основа-
ние на 90° по часовой или против часовой
стрелки.

2) Снимите пружину с основания зеркала.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить поверхность зеркала.
3) Если основание зеркала повреждено, ис-
пользуйте для снятия струнную проволоку или
шпатель.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить ветровое стекло.

B: УСТАНОВКА

1) После снятия основания зеркала, удалите
старый клеевой слой. Установку осуществляй-
те по метке на ветровом стекле.

Клей:

РЕМОНТНЫЙ КОМПЛЕКТ ДЛЯ ЗЕРКАЛА
ЗАДНЕГО ВИДА (Номер детали по катало-
гу 65029FC000)

2) Убедитесь в том, что основание зеркала на-
дежно закреплено, после чего установите на
нем пружину.
3) Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Убедитесь в том, что зеркало не имеет повреж-
дений.
Убедитесь в том, что пружина не повреждена.

GW-00046

GW-00047

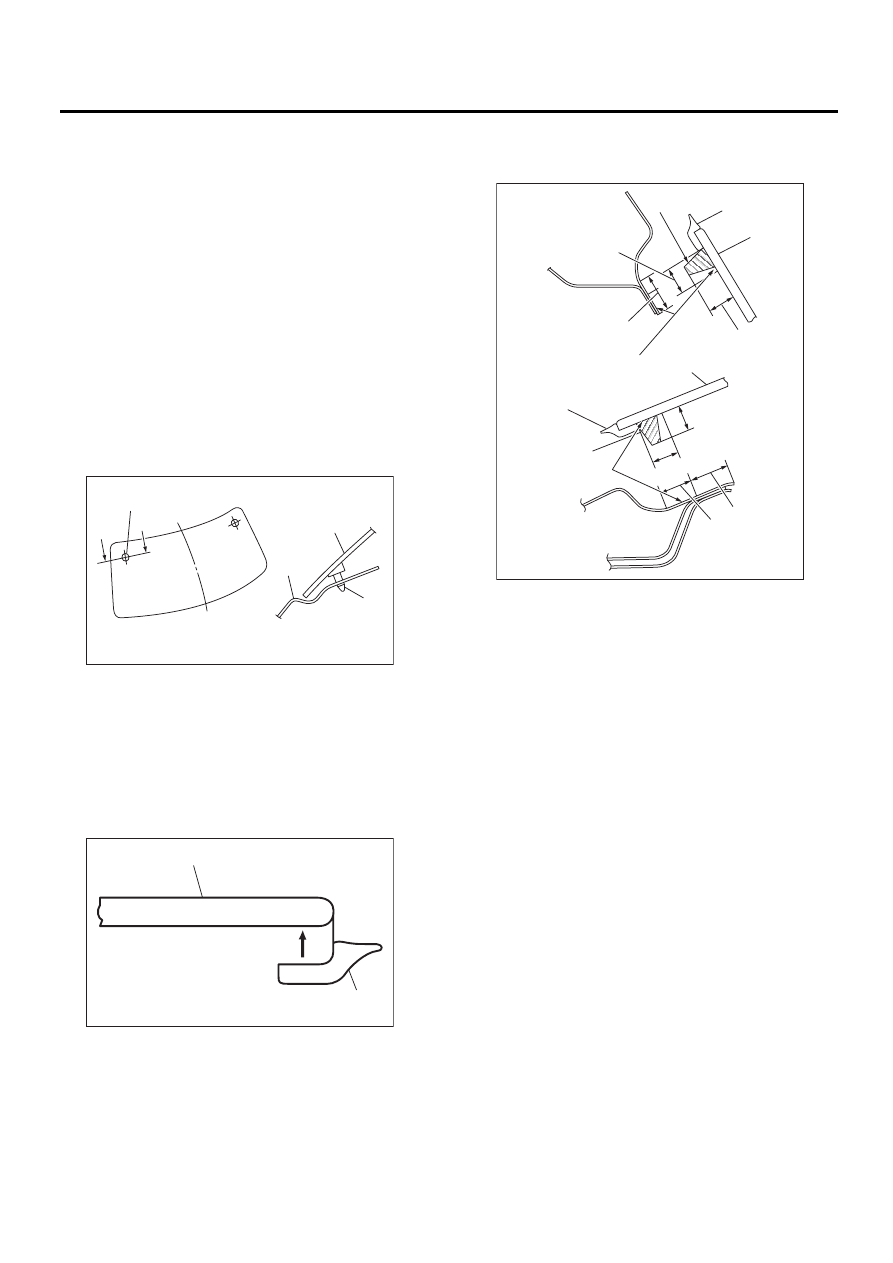

GW-29

Стекло дверцы багажного отсека

СТЕКЛА/ОКНА/ЗЕРКАЛА

15.Стекло дверцы багажного

отсека

A: СНЯТИЕ

1) Снимите декоративную накладку дверцы
багажного отсека. <См. EB-20, СНЯТИЕ, Деко-
ративная накладка дверцы багажного отсека.>
2) Отсоедините электрические разъемы от
клемм обогревателя заднего стекла.
3) Процедура снятия стекла дверцы багажного
отсека аналогична процедуре снятия ветрово-
го стекла. <См. GW-24, СНЯТИЕ, Ветровое
стекло.>

ПРИМЕЧАНИЕ:
Установочный штифт приклеен к угловой час-
ти стекла с внутренней стороны автомобиля.
Срежьте каждый штифт при помощи струнной
проволоки.

B: УСТАНОВКА

1) Установите новый резиновый уплотнитель
(А) по кромке (В) стекла дверцы багажного от-
сека.

2) Процедура установки стекла дверцы багаж-
ного отсека аналогична процедуре установки
ветрового стекла.

3) Примерно через час после установки осу-
ществите проверку на предмет водонепрони-
цаемости.
4) По завершении всех работ дайте автомоби-
лю постоять примерно 24 часа.

ПРИМЕЧАНИЕ:
• При открывании/закрывании двери после
вклейки стекла, всегда опускайте стекло двери,
а затем осторожно открывайте/закрывайте ее.
• Не допускайте движения на автомобили на
высокой скорости.
• Чтобы свести к минимуму время высыхания
и выдерживания автомобиля перед началом
его эксплуатации после вклеивания ветрового
стекла, соблюдайте требования инструкций
или технологического руководства, предостав-
ленного фирмой-изготовителем клея.

(1) Панель кузова

(2) Стекло

(3) Установочный штифт

GW-00297

(3)

(3)

(1)

(2)

A-A

A

A

GW-00049

(B)

(A)

(A) Верхняя часть

(B) Левая и правая стороны

(1) Клей

(2) Резиновый уплотнитель

(3) Стекло

(4) Грунтовка

(5) 12 мм (0,47 дюйма)

(6) 14 мм (0,55 дюйма)

(7) 10 — 13 мм (0,39 — 0,51 дюйма)

(8) 8 мм (0,31 дюйма)

(9) 12 мм (0,47 дюйма)

GW-00075

(6)

(4)

(4)

(9)

(8)

(3)

(7)

(7)

(3)

(2)

(2)

(1)

(1)

(5)

(5)

(A)

(B)

GW-30

Стекло дверцы багажного отсека

СТЕКЛА/ОКНА/ЗЕРКАЛА

• Возвращая автомобиль владельцу, сообщи-
те ему, что автомобиль следует оберегать от
сильных ударных воздействий не менее трех
дней.
5) Подсоедините клеммы обогревателя задне-
го стекла.
6) Установите декоративную накладку дверцы
багажного отсека. <См. EB-20, УСТАНОВКА,
Декоративная накладка дверцы багажного от-
сека.>
