GW-23

Узел механизма стеклоподъемника и электродвигателя задней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

12.Узел механизма

стеклоподъемника
и электродвигателя
задней двери

A: СНЯТИЕ

1) Снимите стекло задней двери. <См. GW-21,
СНЯТИЕ, Стекло задней двери.>
2) Снимите переднюю направляющую стекла
двери.
3) Отсоедините разъем электродвигателя.

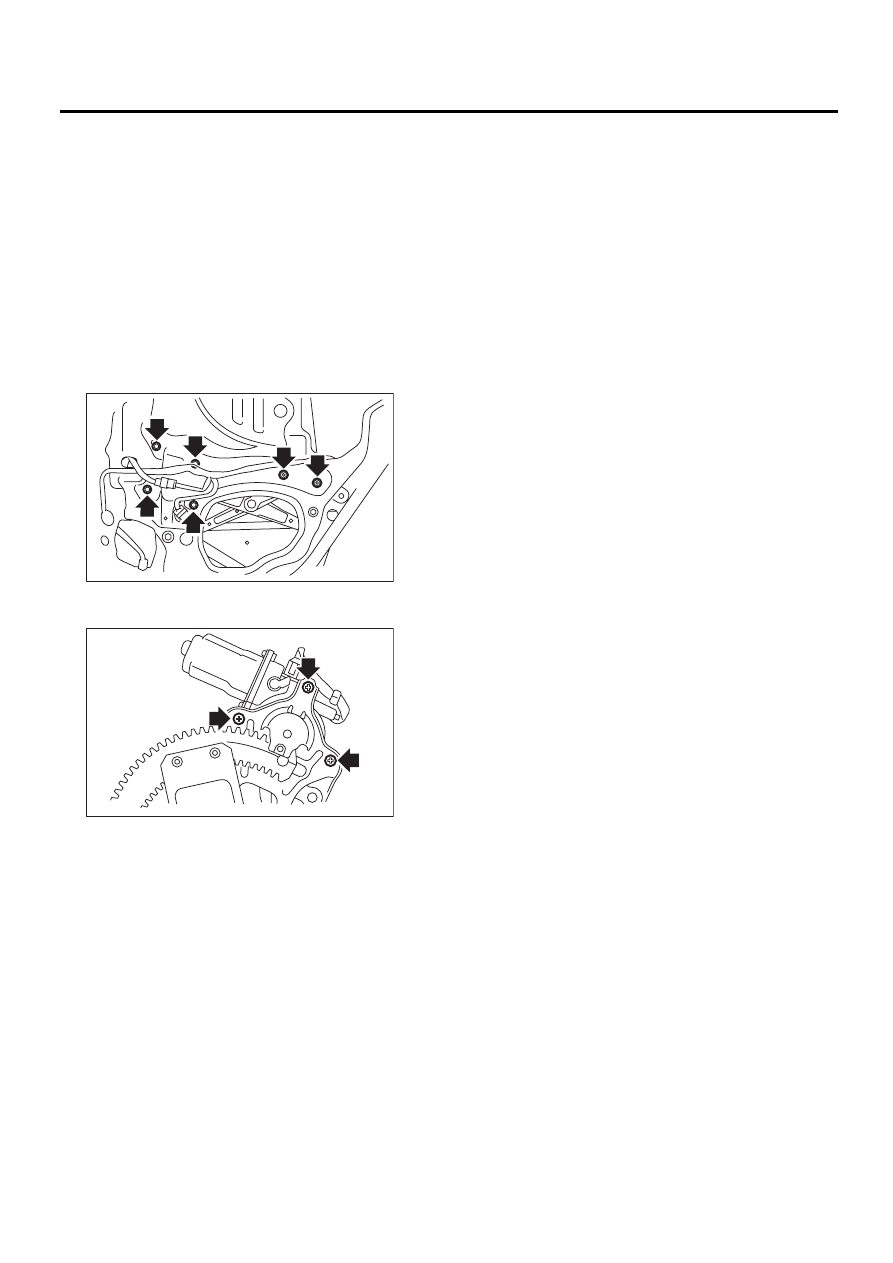

4) Ослабьте четыре болта и две гайки и сними-
те узел механизма стеклоподъемника.

5) Ослабьте винты и снимите узел электродви-
гателя стеклоподъемника.

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.
2) Отрегулируйте стекло задней двери. <См.
GW-22, РЕГУЛИРОВКА, Стекло задней двери.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW-4, СТЕКЛО ЗА-
ДНЕЙ ДВЕРИ, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

1) Убедитесь в том, что при подаче напряже-
ния аккумулятора на клеммы разъема элект-
родвигателя электростеклоподъемника он ра-
ботает нормально.
2) Поменяйте полярность на клеммах аккуму-
лятора, чтобы убедиться, что двигатель вра-
щается в обратном направлении.

GW-00035

GW-00036

GW-24

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

13.Ветровое стекло

A: СНЯТИЕ

1. ПРИ ПОМОЩИ НОЖА ДЛЯ СНЯТИЯ
ВЕТРОВОГО СТЕКЛА

1) Снимите крышку капота. <См. EI-33, СНЯ-
ТИЕ, Крышка капота.>
2) Снимите передний молдинг.
3) В целях защиты кузова, заклейте лентой па-
нель кузова, прилегающую к ветровому стеклу.
4) Смочите клейкую сторону достаточным ко-
личеством мыльной воды.
5) При помощи шпателя разрежьте клейкую
сторону так, чтобы нож для снятия ветрового
стекла легко вошел в отверстие.
6) Вставьте нож для снятия ветрового стекла в
клейкую часть.
7) Удерживая лезвие ножа и кромку ветрового
стекла под нужным углом, перемещайте нож
для снятия ветрового стекла параллельно
кромке ветрового стекла вдоль лицевой сторо-
ны и кромки ветрового стекла, чтобы отрезать
клейкую часть.

ПРИМЕЧАНИЕ:
• Держите нож для снятия ветрового стекла
строго параллельно.
• Отрезание клейкой части следует начинать
с более широкого зазора между ветровым
стеклом и кузовом.
• Так как установочные штифты наклеены на
уголки стекла, используйте струнную проволо-
ку, чтобы срезать штифты.

8) В моделях с антиобледенителем стекло-
очистителя, отсоедините внутреннюю отделку
передней стойки, затем отсоедините разъем
жгута проводов.

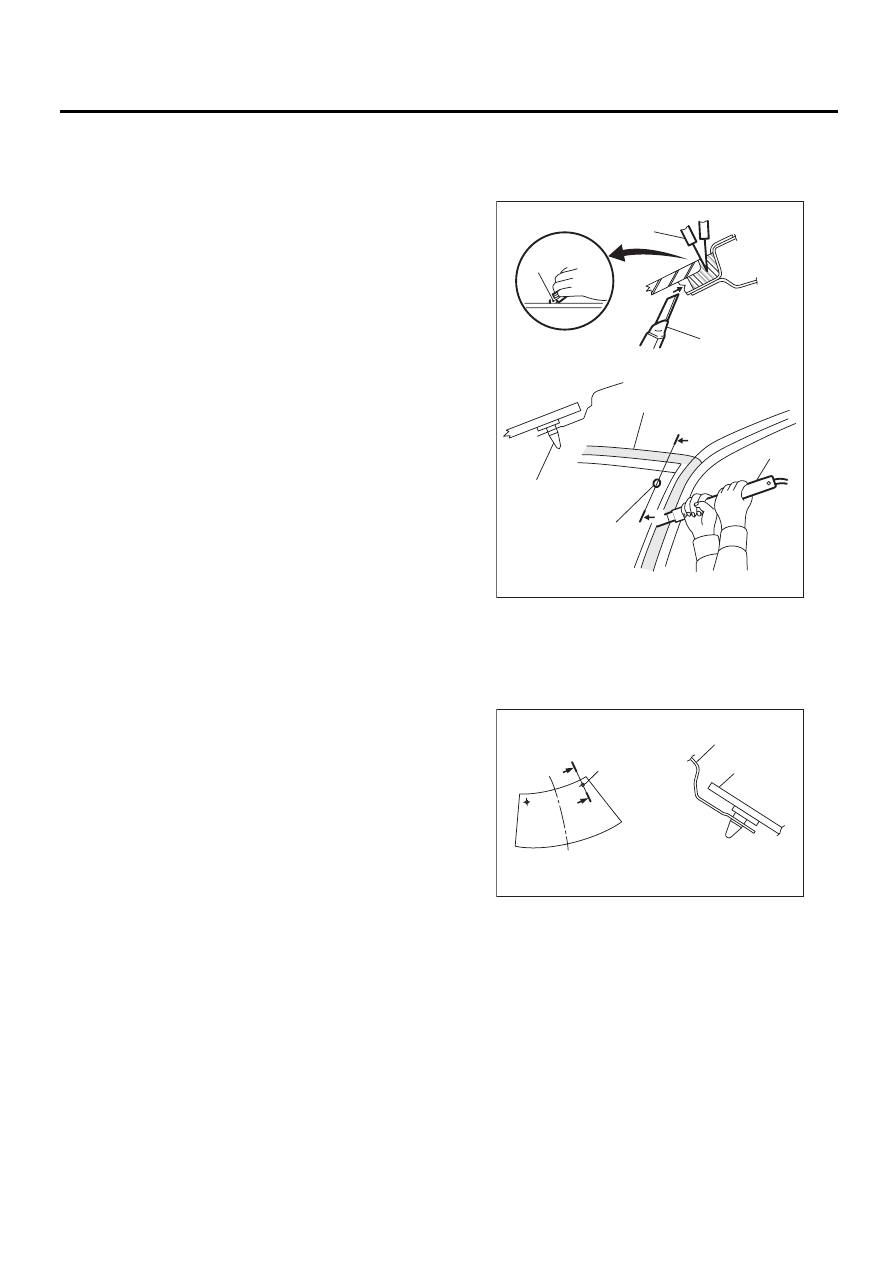

(1) Шпатель

(2) Защитная лента

(3) Установочный штифт

(4) Нож для снятия ветрового стекла

(1) Установочный штифт

(2) Панель кузова

(3) Стекло

GW-00069

(1)

(1)

(1)

(3)

(3)

(2)

(4)

A

A-A

A

(1)

(2)

(3)

A

A

GW-00070

A-A

GW-25

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

2. ПРИ ПОМОЩИ СТРУННОЙ
ПРОВОЛОКИ

1) Снимите крышку капота. <См. EI-33, СНЯ-
ТИЕ, Крышка капота.>
2) Снимите передний молдинг.
3) В целях защиты кузова, заклейте лентой па-
нель кузова, прилегающую к ветровому стеклу.
4) Используя сверло или нож, проделайте от-
верстие в клейкой части.
5) Протяните струнную проволоку через отвер-
стие и надежно закрепите оба конца проволо-
ки на деревянных ручках.

6) Попеременно тяните за разные концы про-
волоки, срезая клейкую часть.

ОСТОРОЖНО:
• Не прижимайте  струнную проволоку к
кромке ветрового стекла слишком плотно.
• Соблюдайте осторожность, чтобы не пов-
редить детали кузова или салона автомоби-
ля.
• При снятии ветрового стекла на участке,
прилегающем к панели приборов, накройте
ее защитной панелью. Выполняйте опера-
цию по снятию ветрового стекла с особой
тщательностью.
• Не перекрещивайте струнную проволоку.
Это может привести к обрыву проволоки.

B: УСТАНОВКА

1) Произведите очистку наружной окружности
ветрового стекла при помощи спирта или бело-
го бензина.
2) Удалите клейкий слой с кузова при помощи
ножа, обеспечивая ровный слой толщиной 2 мм
(0,08 дюйма).

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить кузов и окрашенные поверхности.

3) Полностью удалите отходы процесса резки
в виде пыли и грязи при помощи спирта или бе-
лого бензина.

GW-00039

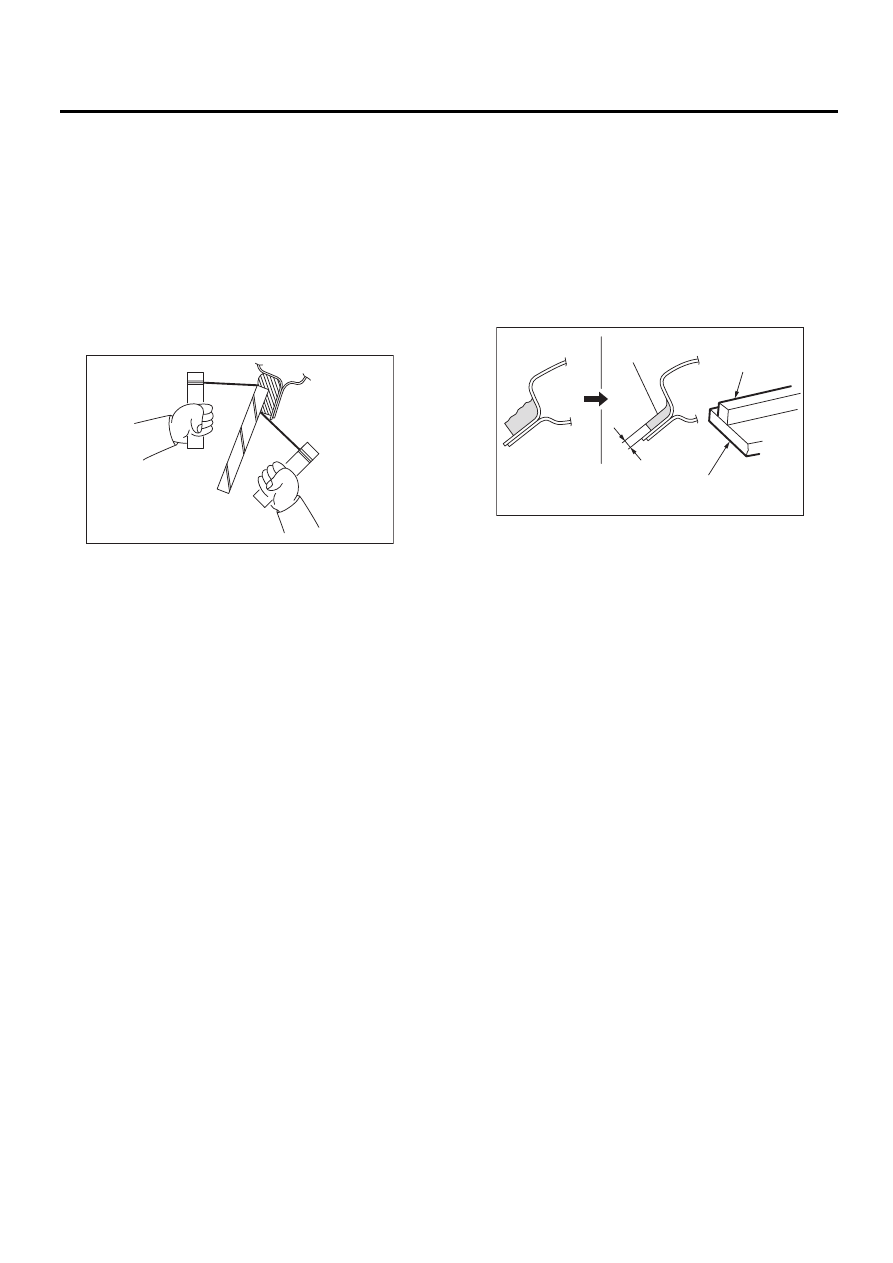

(1) Клейкий слой

(2) 2 мм (0,08 дюйма)

(3) Резиновая прокладка

(4) Стекло

(4)

(2)

(1)

(3)

GW-00071

GW-26

Ветровое стекло

СТЕКЛА/ОКНА/ЗЕРКАЛА

4) Приклейте резиновую прокладку с обратной
стороны стекла.

5) Снимите прокладочный бумажный слой двус-
торонней ленты. Совместив отметку молдинга
(B) с выточкой (A), закрепите молдинг по всему
периметру стекла и равномерно прижмите.

6) Нанесите герметик (А) и герметик (В) на об-
ратную сторону молдинга.

7) При помощи губки нанесите на клейкий слой
грунтовку.

Грунтовка для стекла:

Dow Automotive

Betawipe VP04604 и Betaprime 5001

(1) Установочный штифт

(2) Резиновая прокладка

(3) Крепежная деталь

(4) 13 мм (0,51 дюйма)

(1)

(2)

(3)

(4)

(4)

(4)

GW-00072

GW-00042

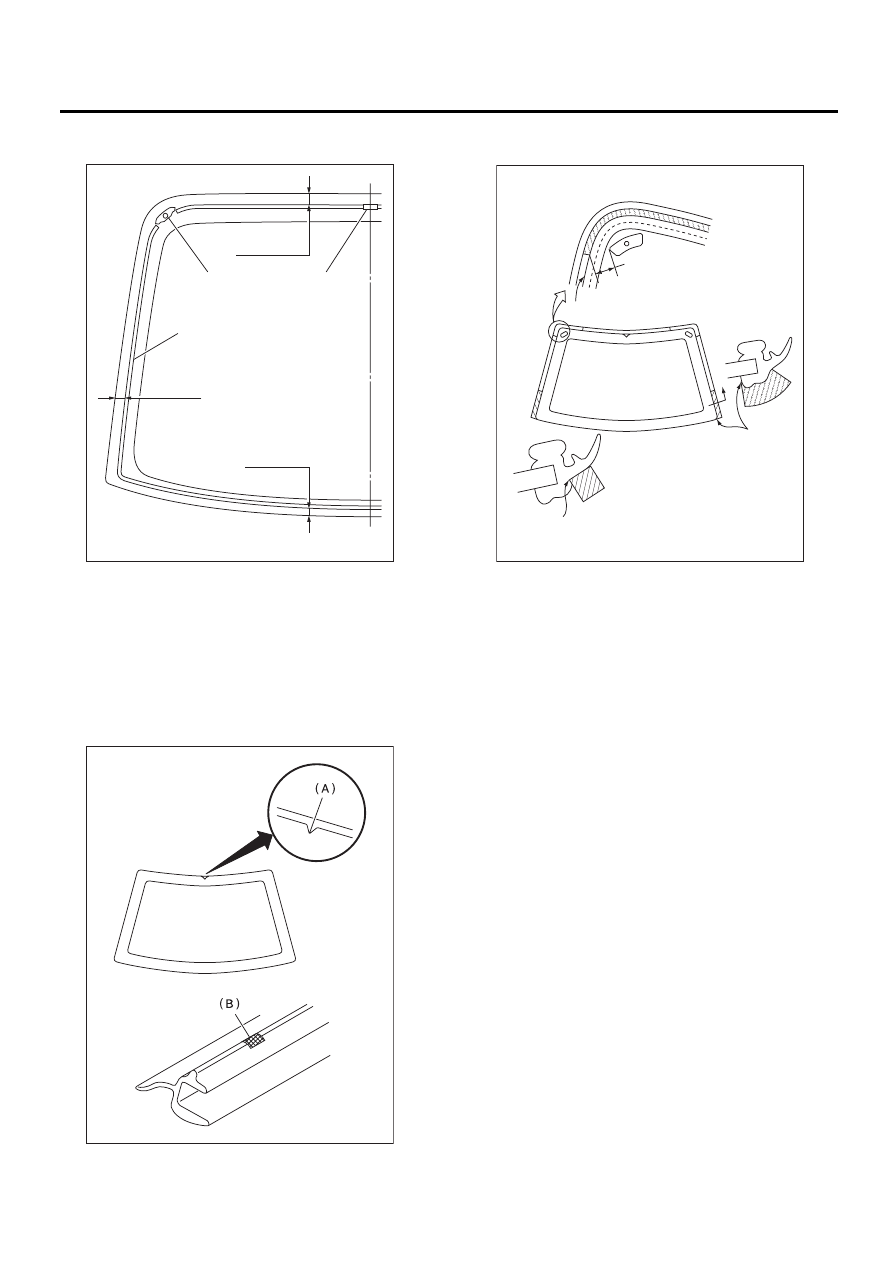

(1) Конец радиуса буртика

(2) 73 мм (2,87 дюйма)

(3) Стандартное положение для нанесения герметика A

(кромка)

(4) Стандартное положение для нанесения герметика B

(конец радиуса буртика)

GW-00379

(3)

(4)

(2)

(1)
