Subaru Forester (2008 год). Руководство - часть 769





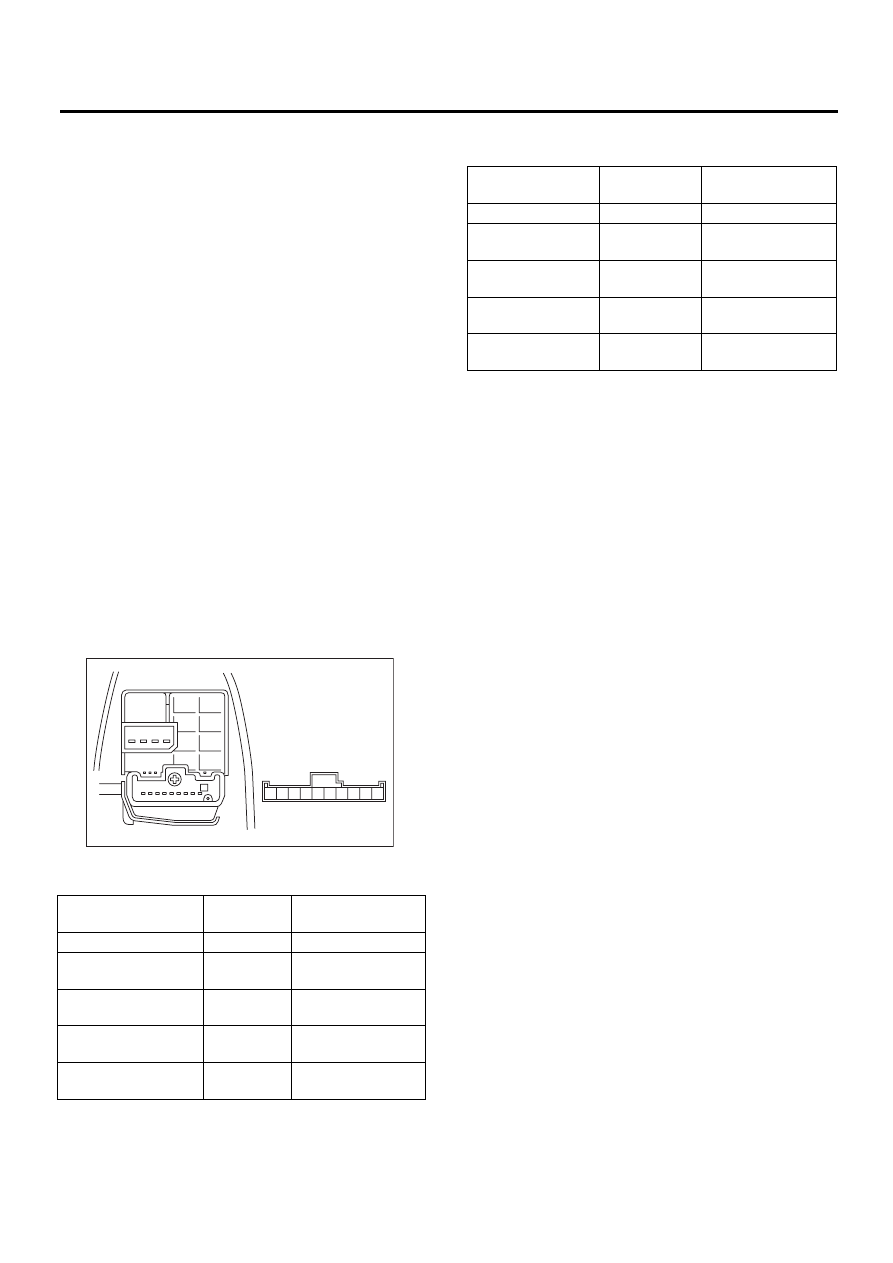

GW-15

Переключатель дистанционного управления наружным зеркалом

СТЕКЛА/ОКНА/ЗЕРКАЛА

8. Переключатель

дистанционного
управления наружным
зеркалом

A: СНЯТИЕ

Обратитесь к разделу "Блок кнопок управления
электростеклоподъемника", так как переклю-
чатель дистанционного управления наружным
зеркалом выполнен единым узлом с блоком
кнопок управления электростеклоподъемника.
<См. GW-8, СНЯТИЕ, Блок кнопок управления
электростеклоподъемника.>

B: УСТАНОВКА

Обратитесь к разделу "Блок кнопок управления
электростеклоподъемника", так как переклю-
чатель дистанционного управления наружным
зеркалом выполнен единым узлом с блоком
кнопок управления электростеклоподъемника.
<См. GW-8, УСТАНОВКА, Блок кнопок управ-
ления электростеклоподъемника.>

C: ПРОВЕРКА

Переведите переключатель дистанционного
управления наружным зеркалом в каждое по-
ложение и проверьте проводимость между
клеммами.

• Установите переключатель на два направ-
ления в правое положение:

• Установите переключатель на два направ-
ления в левое положение:

При выявлении неисправности, замените пере-
ключатель.

Положение пере-

ключателя

Клемма №

Нормативное зна-

чение

OFF (ВЫКЛ.)

 —

1 MОм или более

UP (вверх)

8 и 3
6 и 7

Менее 1 Ома

DOWN (вниз)

8 и 6
3 и 7

Менее 1 Ома

LEFT (влево)

8 и 2
6 и 7

Менее 1 Ома

RIGHT (вправо)

8 и 6
2 и 7

Менее 1 Ома

GW-00012

1

2

3

4

5

6

7

8

9

10

Положение пере-

ключателя

Клемма №

Нормативное зна-

чение

OFF (ВЫКЛ.)

 —

1 MОм или более

UP (вверх)

8 и 4
6 и 7

Менее 1 Ома

DOWN (вниз)

8 и 6
4 и 7

Менее 1 Ома

LEFT (влево)

8 и 5
6 и 7

Менее 1 Ома

RIGHT (вправо)

8 и 6
5 и 7

Менее 1 Ома

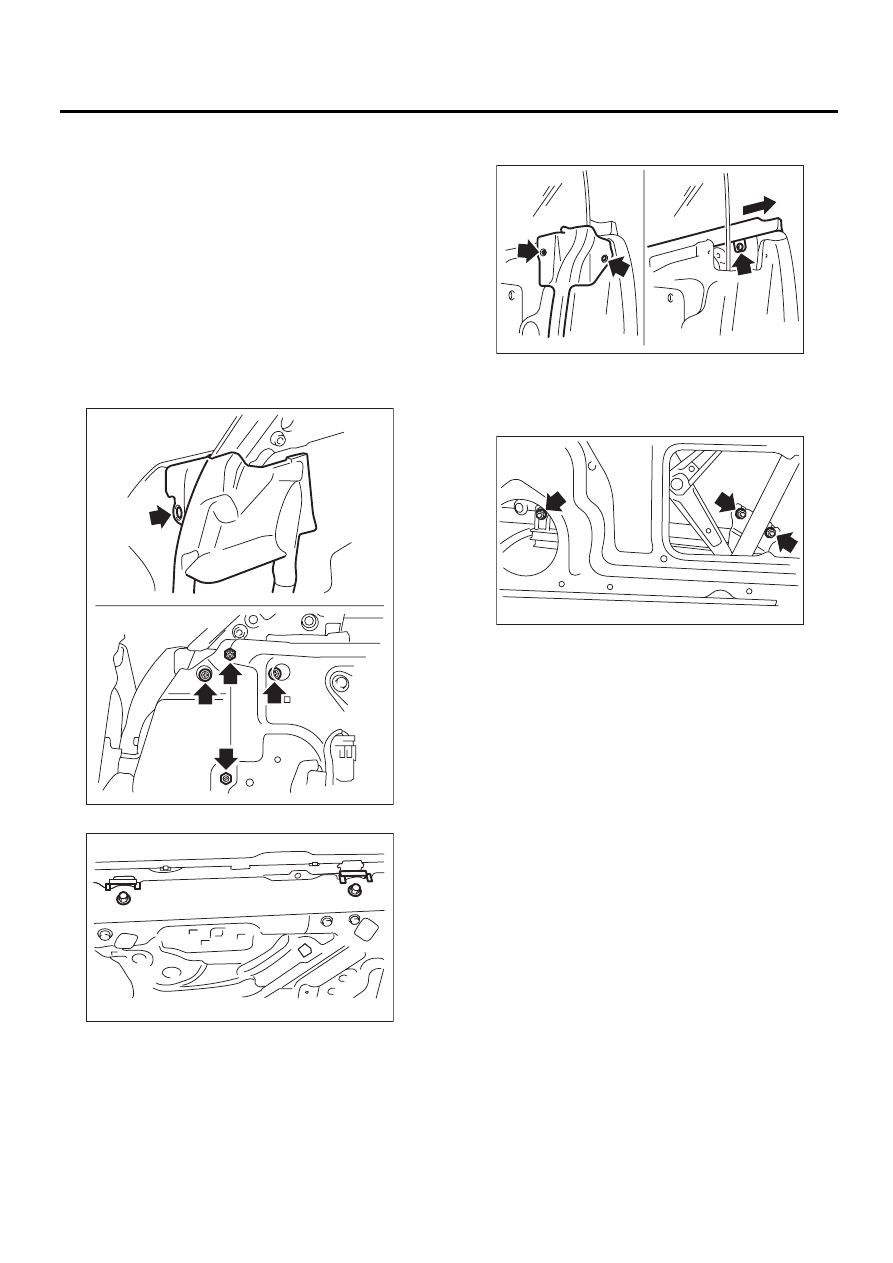

GW-16

Стекло передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

9. Стекло передней двери

A: СНЯТИЕ

1) Снимите внутреннюю отделку передней
двери. <См. EI-36, СНЯТИЕ, Внутренняя отде-
лка передней двери.>
2) Снимите передний динамик. <См. ET-8, СНЯ-
ТИЕ, Передний динамик.>
3) Снимите уплотнительное покрытие. <См.
EB-13, СНЯТИЕ, Уплотнительное покрытие пе-
редней двери.>
4) Снимите узел наружного зеркала. <См. GW-
13, СНЯТИЕ, Узел наружного зеркала.>
5) Снимите переднюю часть уплотнителя и уси-
лительную косынку.

6) Снимите стабилизатор.

7) Снимите заднюю часть уплотнителя и на-
ружный уплотнитель.

8) При помощи переключателя электростекло-
подъемника установите стекло в положение,
показанное на рисунке, после чего отверните
три гайки из сервисных отверстий.

9) Снимите стекло двери.

ОСТОРОЖНО:
• Поскольку механизм привода может вый-
ти из зацепления, не переводите механизм
стеклоподъемника в положение закрытия
после снятия стекла.
• Не допускайте ударов по стеклу и его пов-
реждений.

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Убедитесь в том, что передний держатель
стекла, направляющая держателя и ползун
механизма стеклоподъемника надежно ус-
тановлены в направляющей стекла двери.
2) Отрегулируйте стекло передней двери. <См.
GW-17, РЕГУЛИРОВКА, Стекло передней две-
ри.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW-3, СТЕКЛО
ПЕРЕДНЕЙ ДВЕРИ, УЗЕЛ, Общие сведе-
ния.>

GW-00013

GW-00014

GW-00015

GW-00017

GW-17

Стекло передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

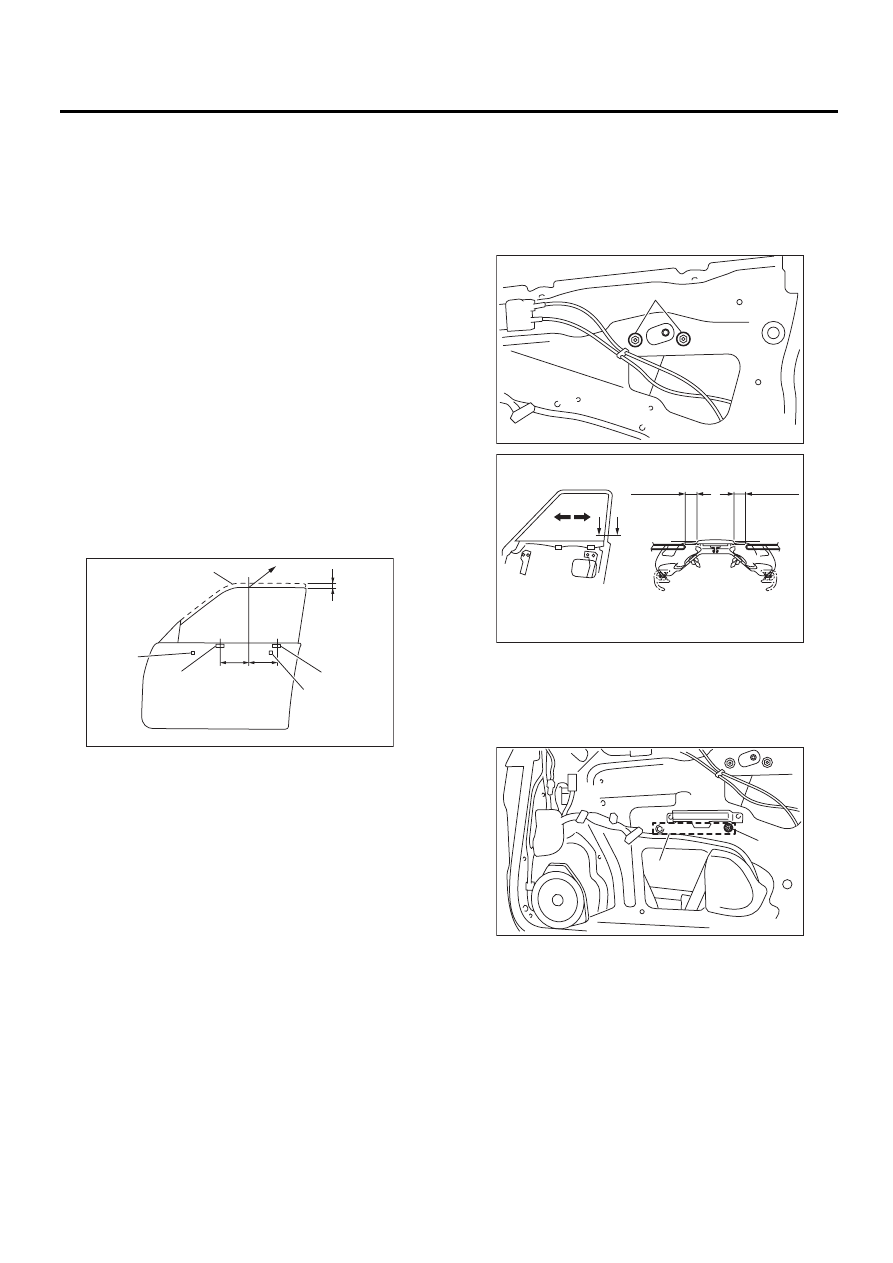

C: РЕГУЛИРОВКА

ПРИМЕЧАНИЕ:
Перед тем, как начать регулировку, убедитесь
в том, что все регулировочные гайки стабили-
затора, верхний стопор и направляющая стек-
ла двери ослаблены, а стекло двери поднима-
ется до контакта с уплотнителем.
1) Временно затяните регулирующую гайку с
одной стороны задней направляющей стекла
двери в середине отверстия с прорезью во
внутренней панели.
2) Временно затяните канал механизма стек-
лоподъемника (В) в верхней части отверстия с
прорезью.
3) Опустите стекло двери на 10 — 15 мм (0,39 —
0,59 дюйма) от положения полного закрытия. С
усилием (F) величиной 45,0

±5 Н (4,6±0,5 кг,

10,1

±1,1 фунта), направленным наружу и прикла-

дываемым к верхнему краю стекла над точкой
посреди двух стабилизаторов, прижмите внут-
ренний стабилизатор к стеклу с усилием 25

±5 Н

(2,5

±0,5 кг, 5,5±1,1 фунта), чтобы надежно за-

фиксировать стекло.

4) Чтобы отрегулировать зазор между стеклом
передней двери и накладкой центральной
стойки, ослабьте гайки (А) и смещайте заднюю
направляющую стекла двери вперед/назад,
пока величина зазора не достигнет той, что
приведена ниже. (Разница зазоров у верхнего
и нижнего края: до 1,5 мм (0,059 дюйма))

5) Для того чтобы отрегулировать зазор у вер-
хнего и нижнего конца центральной стойки, от-
верните регулировочную гайку (А) в прорези (В).

(1) Положение полного закрытия

(2) Стабилизатор

(3) 10 — 15 мм (0,39 — 0,59 дюйма)

(4) Верхний стопор

(1)

F

(2)

A  =  A

A      A

(2)

(3)

GW-00419

(4)

(4)

(1) 12

±1 мм (0,472±0,039 дюйма)

GW-00019

(A)

A

A

A-A

(1)

(1)

GW-00064

GW-00021

(A)

(B)

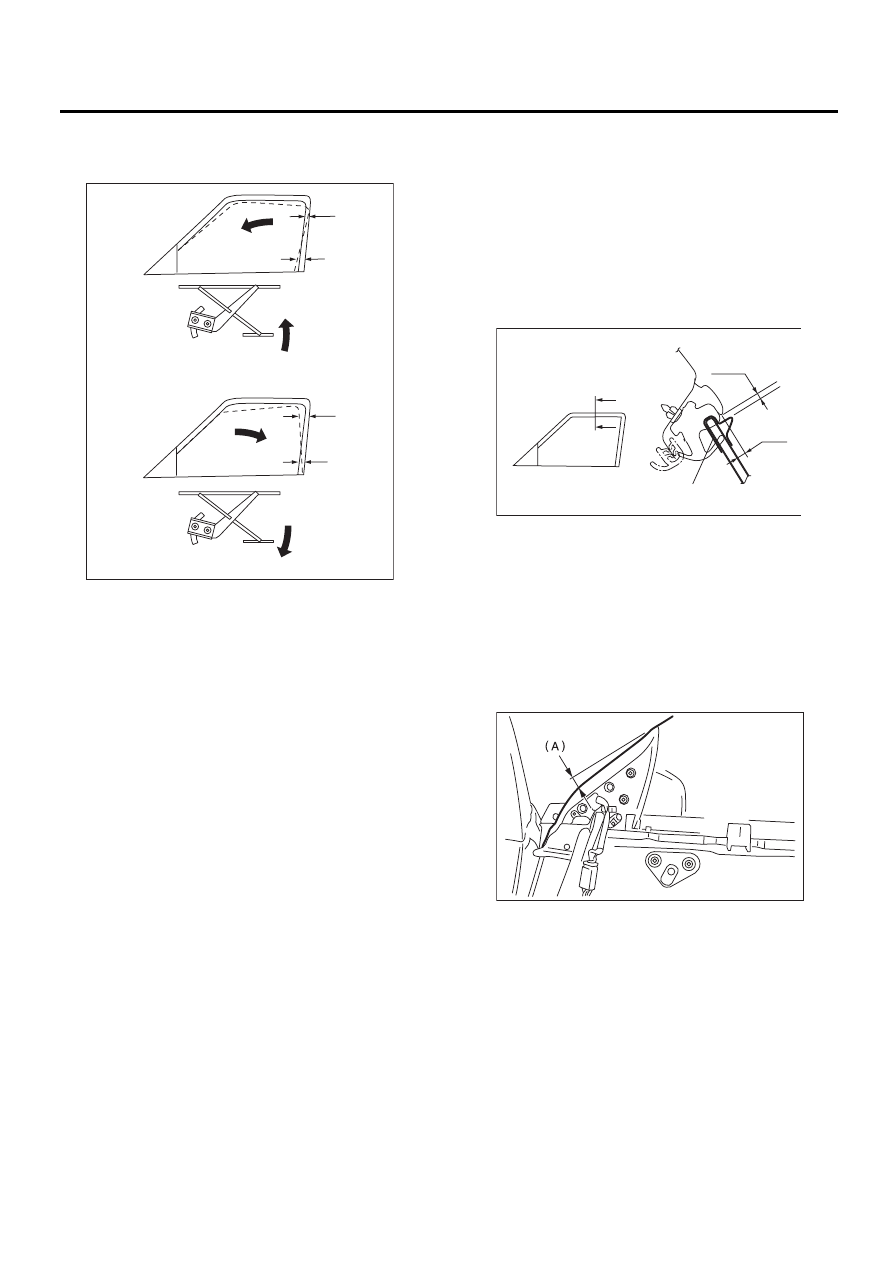

GW-18

Стекло передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

6) Осуществите регулировку таким образом,
чтобы зазор у верхнего и нижнего конца цент-
ральной стойки был одинаковым.

7) Чтобы отрегулировать ход стекла, закройте
дверь и поднимите стекло до такой степени,
когда взаимное расположение стекла и уплот-
нителя не станет таким, как показано на ри-
сунке. Зафиксируйте стекло в таком положе-
нии, чтобы верхний стопор слегка касался де-
ржателя стекла.
ST

61299AE000

ПРОСТАВКА (Толщина
стекла:
5 мм (0,197 дюйма) для
стекла передней двери)

Чтобы убрать шум ветра, отрегулируйте поло-
жение стекла таким образом, чтобы конец уси-
лительной косынки был немного поднят.

8) После регулировки стабилизатора, проведи-
те процедуру регулировки прилегания стекла.
Сначала визуально проверьте положение де-
ржателя и молдинга относительно стекла со
стороны крыши, затем начните регулировку с
задней направляющей стекла двери. Попере-
менно, шаг за шагом, поворачивайте регулиро-
вочные болты, чтобы получить размеры, при-
веденные ниже (поперечный разрез А).

(1) Слишком малый зазор

(2) Слишком большой зазор

(3) Стекло слишком отклонено назад.

(4) Стекло слишком наклонено вперед.

(5) Поднимите прорезь В

(6) Опустите прорезь В

GW-00139

(6)

(5)

(4)

(1)

(2)

(1)

(2)

(3)

(1) 2,2 — 3,8 мм (0,087 — 0,15 дюйма)

(2) При повторном использовании уплотнителя:

8,5 — 10,5 мм (0,335 — 0,413 дюйма)
При замене уплотнителя:
7,5 — 9,5 мм (0,295 — 0,374 дюйма)

(3) ST

(A) 0 — 1,5 мм (0 — 0,059 дюйма)

GW-00470

A

A

(1)

(2)

(3)

GW-00024
