GW-7

Система электростеклоподъемников

СТЕКЛА/ОКНА/ЗЕРКАЛА

2. Система электростеклоподъемников

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-258, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система электростеклоподъемников.>

B: ПРОВЕРКА

Признак неисправности

Порядок устранения

Все электростеклоподъемники стекол не работают.

1. Предохранитель (SBF-6)
2. Прерыватель цепи электростеклоподъемника
3. Реле электростеклоподъемника
4. Жгут проводов

Не работает один конкретный стеклоподъемник.

1. Главный переключатель электростеклоподъемника
2. Вспомогательный переключатель электростеклоподъемника
3. Электродвигатель электростеклоподъемника
4. Жгут проводов

Не работает функция “Window Lock” (Блокировка
стекла).

Главный переключатель электростеклоподъемника

Боковой стекло водителя немного работает (20 мм
(0,79 дюйма)).

1. Электродвигатель электростеклоподъемника
2. Главный переключатель электростеклоподъемника
3. Жгут проводов

GW-8

Блок кнопок управления электростеклоподъемника

СТЕКЛА/ОКНА/ЗЕРКАЛА

3. Блок кнопок управления

электростеклоподъемника

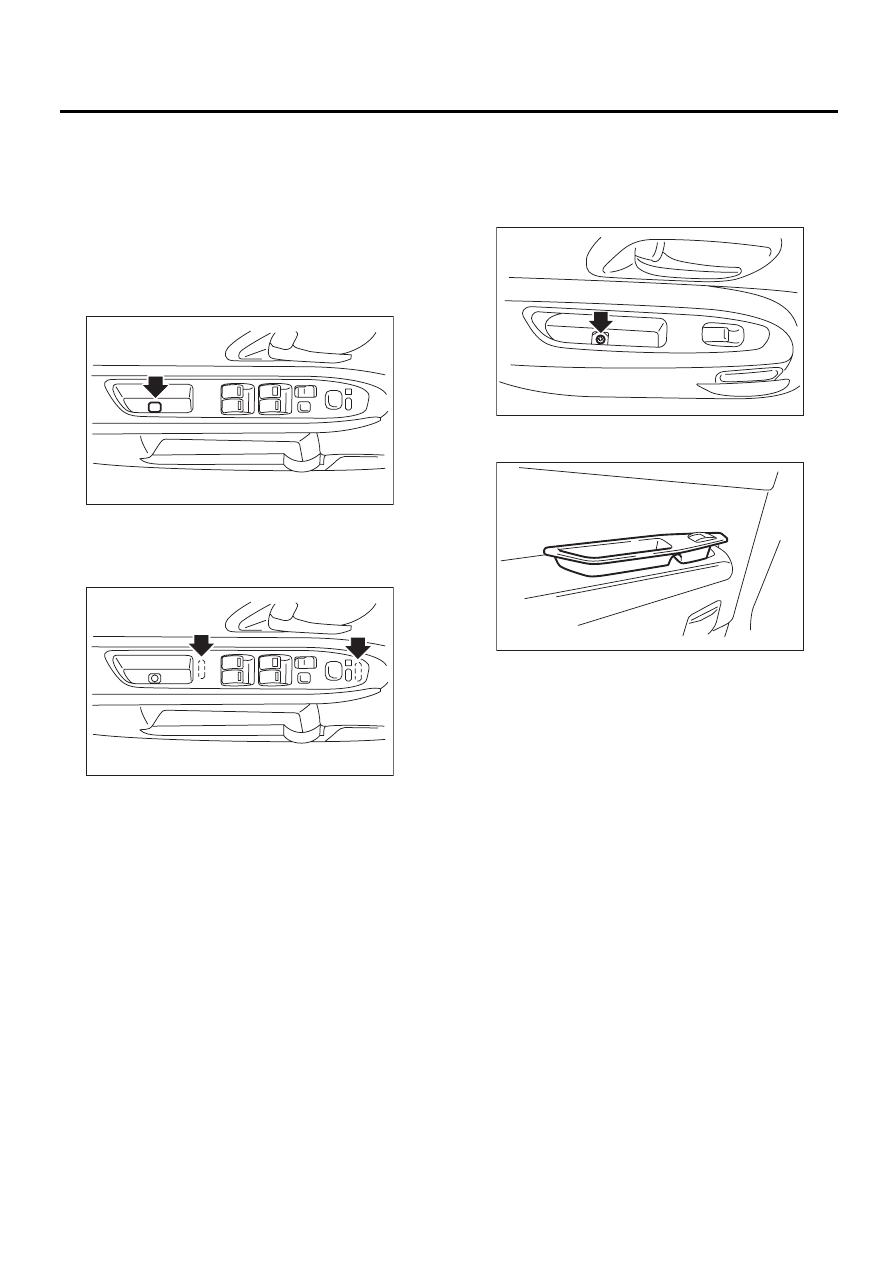

A: СНЯТИЕ

1. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

1) Отсоедините провод массы от аккумулятора.
2) Снимите заглушку винта и ослабьте винт
под заглушкой при помощи отвертки с плоским
жалом.

3) Высвободите крюк панели блока кнопок уп-
равления электростеклоподъемника, после че-
го снимите узел главного переключателя элек-
тростеклоподъемника.

4) Отсоедините разъем.
5) Отверните винт с обратной стороны панели
блока кнопок управления электростеклоподъ-
емника, затем снимите переключатель элект-
ростеклоподъемника.

2. ВСПОМОГАТЕЛЬНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ

1) Отсоедините провод массы от аккумулятора.
2) Отверните винт крепления панели блока кно-
пок управления электростеклоподъемника.

3) Снимите панель блока кнопок управления
электростеклоподъемника.

4) Отсоедините разъем.
5) Отверните винт с обратной стороны панели
блока кнопок управления электростеклоподъ-
емника, затем снимите переключатель элект-
ростеклоподъемника.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

GW-00624

GW-00625

GW-00302

GW-00303

GW-9

Блок кнопок управления электростеклоподъемника

СТЕКЛА/ОКНА/ЗЕРКАЛА

C: ПРОВЕРКА

1. ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

• Модель с левосторонним управлением

1) Измерьте сопротивление переключателя.
• Измерив сопротивление переключателя на
стороне водителя, подсоедините электропита-
ние следующим образом.

• Измерение сопротивления выключателя
блокировки стекла измеряется при положении
РАЗБЛОКИРОВАНО.

2) В случае неисправности, замените главный
переключатель.

• Модель с правосторонним управлением

1) Измерьте сопротивление переключателя.
• Измерив сопротивление переключателя на
стороне водителя, подсоедините электропита-
ние следующим образом.

• Измерение сопротивления выключателя бло-
кировки стекла измеряется при положении
РАЗБЛОКИРОВАНО.

 Положение

переключателя

Клем-

ма №

Норматив-

ное значение

Блок кно-

пок двери

водителя

AUTO UP (автома-

тически вверх)

13 и 2

5 и 1

Менее 1 Ома

UP (вверх)

13 и 2

5 и 1

Менее 1 Ома

OFF (ВЫКЛ.)

2 и 5
1 и 5
1 и 2

Менее 1 Ома

DOWN (вниз)

13 и 1

5 и 2

Менее 1 Ома

AUTO DOWN (авто-

матически вниз)

13 и 1

5 и 2

Менее 1 Ома

Блок кно-

пок двери

переднего

пассажира

UP (вверх)

13 и 7

5 и 6

Менее 1 Ома

OFF (ВЫКЛ.)

5 и 6
5 и 7
6 и 7

Менее 1 Ома

DOWN (вниз)

13 и 6

5 и 7

Менее 1 Ома

Блок кно-

пок правой

задней

двери

UP (вверх)

13 и 15

5 и 16

Менее 1 Ома

OFF (ВЫКЛ.)

5 и 16
5 и 15

16 и 15

Менее 1 Ома

DOWN (вниз)

13 и 16

5 и 15

Менее 1 Ома

Блок кно-

пок левой

задней

двери

UP (вверх)

13 и 10

5 и 11

Менее 1 Ома

OFF (ВЫКЛ.)

5 и 11
5 и 10

11 и 10

Менее 1 Ома

DOWN (вниз)

13 и 11

5 и 10

Менее 1 Ома

GW-00477

1

2

3

4

5

6

8

9

10

11

12

13

14

15

7

16

12V

 Положение

переключателя

Клем-

ма №

Нормативное

значение

Блок кнопок

двери води-

теля

AUTO UP (авто-

матически вверх)

12 и 6

7 и 1

Менее 1 Ома

UP (вверх)

12 и 6

7 и 1

Менее 1 Ома

OFF (ВЫКЛ.)

7 и 1
6 и 1
7 и 6

Менее 1 Ома

DOWN (вниз)

12 и 7

6 и 1

Менее 1 Ома

AUTO DOWN (ав-

томатически вниз)

12 и 7

6 и 1

Менее 1 Ома

Блок кнопок

двери пе-

реднего

пассажира

UP (вверх)

12 и 2

3 и 1

Менее 1 Ома

OFF (ВЫКЛ.)

3 и 1
2 и 1
3 и 2

Менее 1 Ома

DOWN (вниз)

12 и 3

2 и 1

Менее 1 Ома

Блок кнопок

правой за-

дней двери

UP (вверх)

12 и 14

13 и 1

Менее 1 Ома

OFF (ВЫКЛ.)

14 и 1
13 и 1

14 и 13

Менее 1 Ома

DOWN (вниз)

12 и 14

13 и 1

Менее 1 Ома

Блок кнопок

левой за-

дней двери

UP (вверх)

12 и 10

9 и 1

Менее 1 Ома

OFF (ВЫКЛ.)

10 и 1

9 и 1

10 и 9

Менее 1 Ома

DOWN (вниз)

12 и 9
10 и 1

Менее 1 Ома

GW-00532

1

2

3

4

5

6

8

9

10

11

12

13

14

15

7

16

12V

GW-10

Блок кнопок управления электростеклоподъемника

СТЕКЛА/ОКНА/ЗЕРКАЛА

2) В случае неисправности, замените главный
переключатель.

2. ВСПОМОГАТЕЛЬНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ

1) Измерьте сопротивление переключателя.

2) В случае неисправности, замените вспомо-
гательный переключатель.

 Положение

переключателя

Клемма №

Нормативное

значение

Блок кно-

пок двери

переднего

пассажира

и задних

дверей

UP (вверх)

8 и 5
6 и 7

Менее 1 Ома

OFF (ВЫКЛ.)

4 и 5
6 и 7

Менее 1 Ома

DOWN (вниз)

8 и 7
5 и 4

Менее 1 Ома

GW-00478

1

2

3

4

5

6

7

8
