GW-3

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

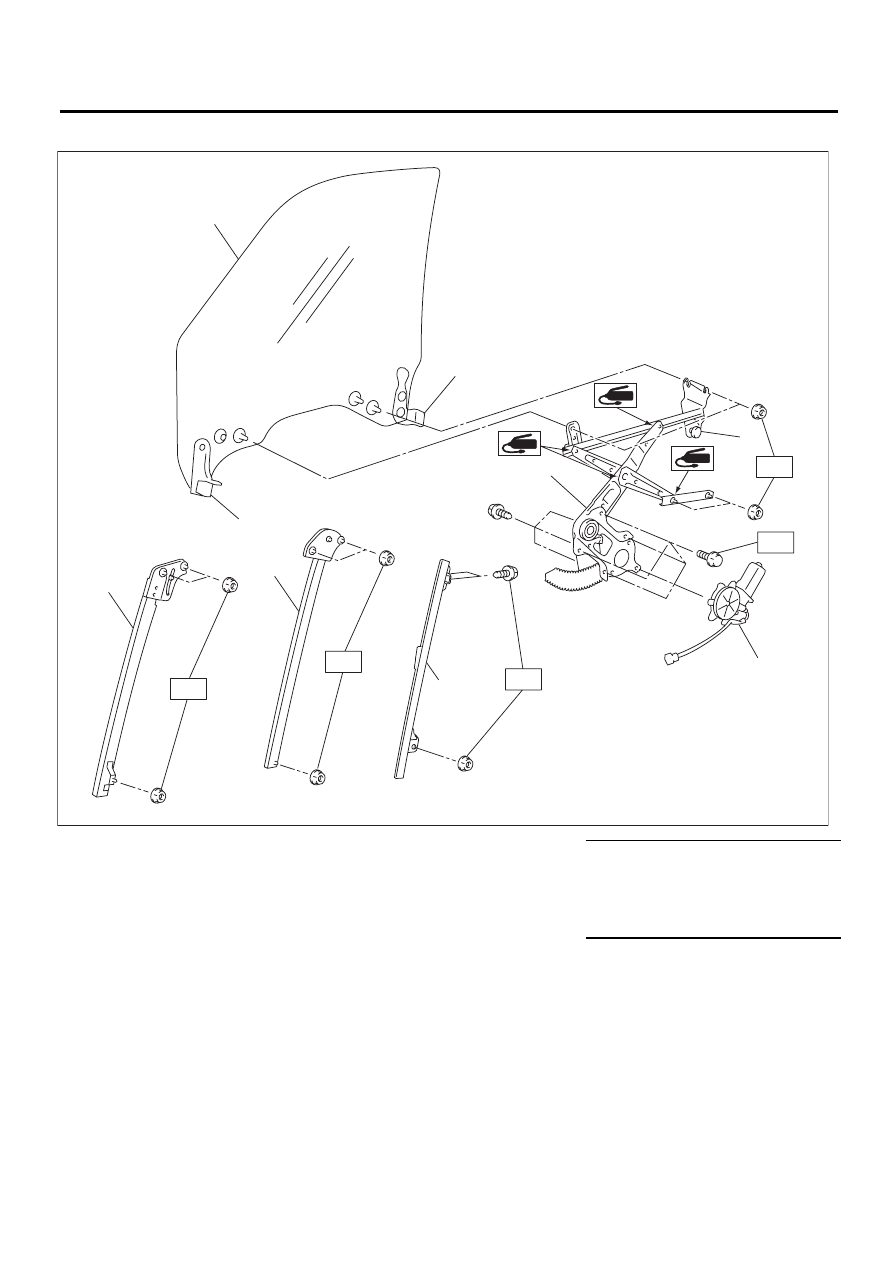

2. СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ

(1) Стекло

(6)

Направляющая

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2) Направляющая стекла двери (передняя)

(7)

Держатель (передний)

T1: 7,5 (0,75, 5,4)

(3) Направляющая стекла двери (задняя)

(8)

Направляющая держателя

T2: 14 (1,4, 10,3)

(4) Узел механизма стеклоподъемника

(9)

Ползун

T3: 6 (0,6, 4,3)

(5) Узел электродвигателя









(1)

(2)

(4)

(9)

(8)

(5)

T2

T2

T1

T1

(3)

(7)

(6)

T3

GW-00522

GW-4

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

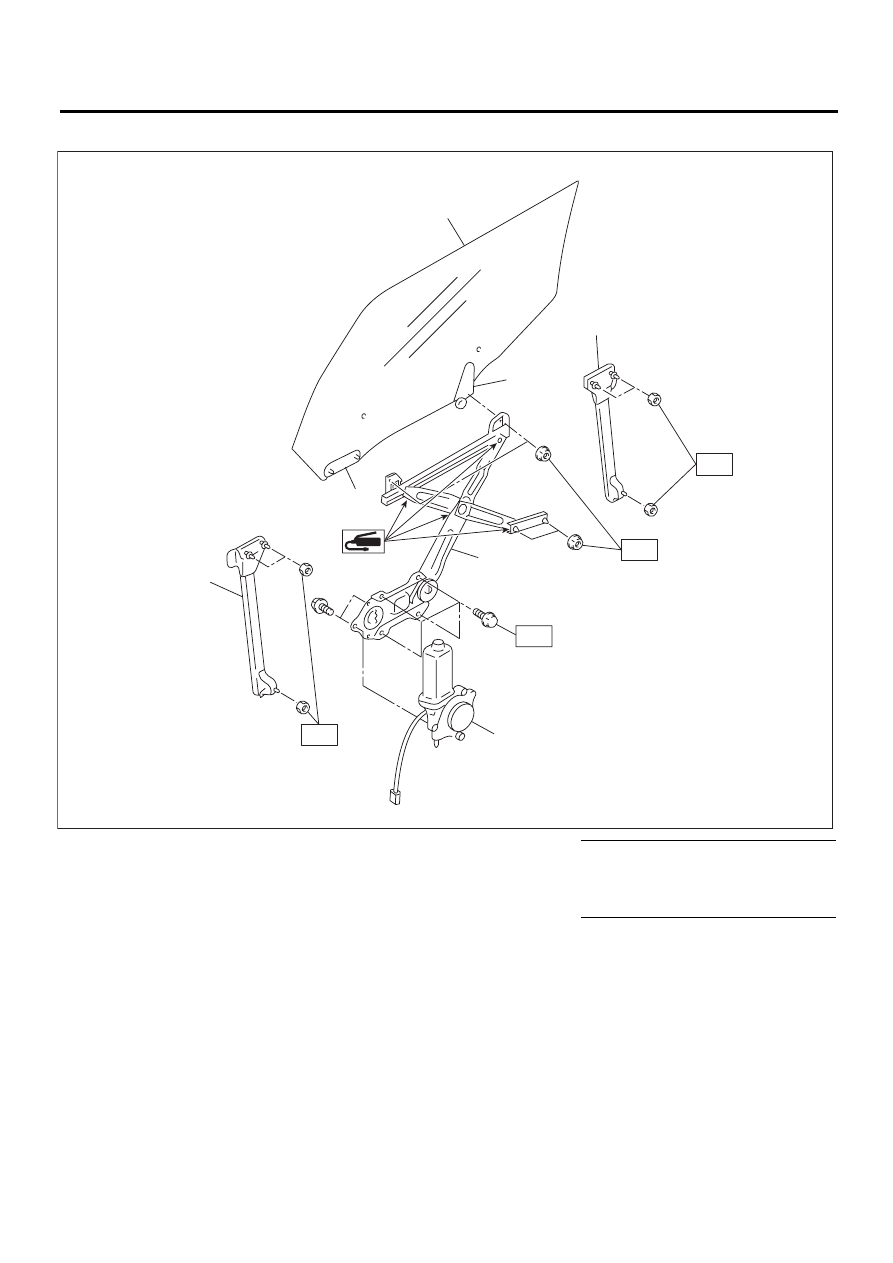

3. СТЕКЛО ЗАДНЕЙ ДВЕРИ

(1) Направляющая стекла двери (передняя)

(5)

Узел электродвигателя

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2) Стекло

(6)

Держатель (передний)

T1: 7,5 (0,75, 5,4)

(3) Направляющая стекла двери (задняя)

(7)

Держатель (задний)

T2: 14 (1,4, 10,3)

(4) Узел механизма стеклоподъемника









GW-00420

(1)

(2)

(3)

(4)

(6)

(7)

(5)

T2

T2

T1

T1

GW-5

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

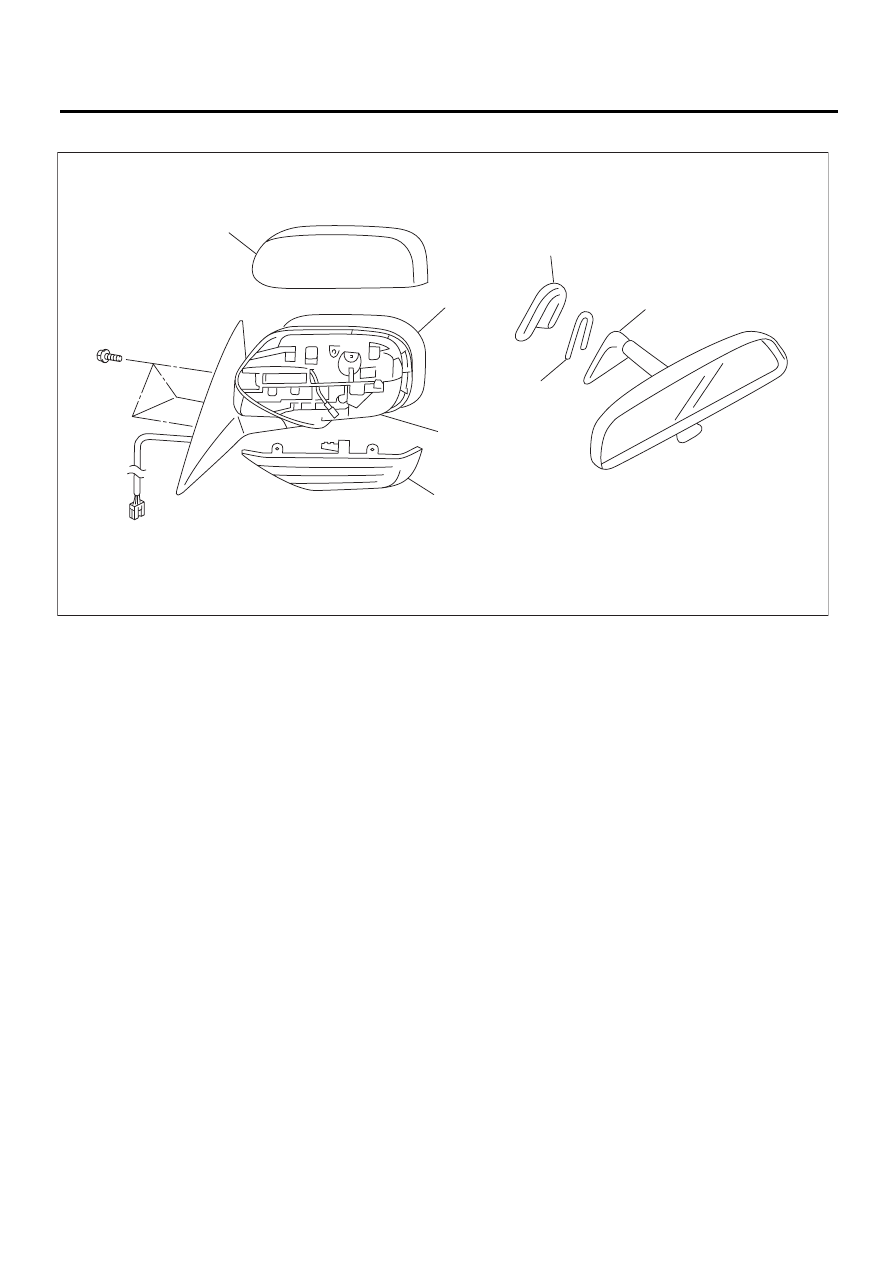

4. ЗЕРКАЛО

(1)

Наружное зеркало

(4)

Зеркало заднего вида

(6)

Пружина

(2)

Зеркало

(5)

Крепление

(7)

Боковой указатель поворота

(3)

Колпак

зеркала





GW-00535

(6)

(4)

(5)

(2)

(3)

(7)

(1)

GW-6

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

B: ОСТОРОЖНО

• При отсоединении и повторном подсоединении электрических разъемов обязательно проведите
функциональную проверку соответствующего узла.
• Не допускайте ударов по стеклу и его повреждений.

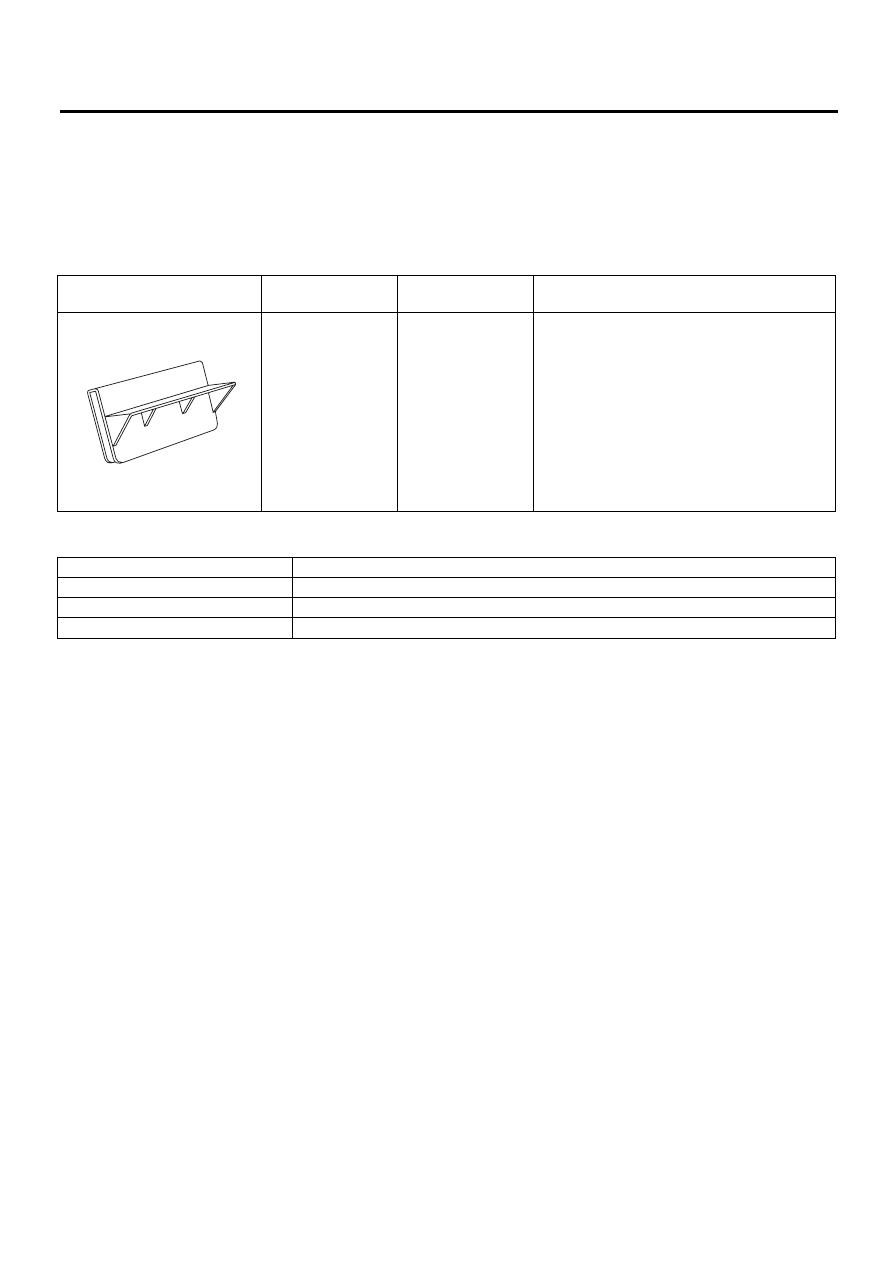

C: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

61299AE000

Проставка

Используется для регулировки верхнего
крайнего положения стекла двери. (Толщина
стекла: 5 мм (0,197 дюйма))

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Применяется для измерения напряжения и определения проводимости.

Струнная проволока

Применяется для снятия оконного стекла.

Нож для снятия ветрового стекла

Применяется для снятия оконного стекла.

ST61299AE000
