Subaru Forester (2008 год). Руководство - часть 693





AC-43

Реле и предохранители

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

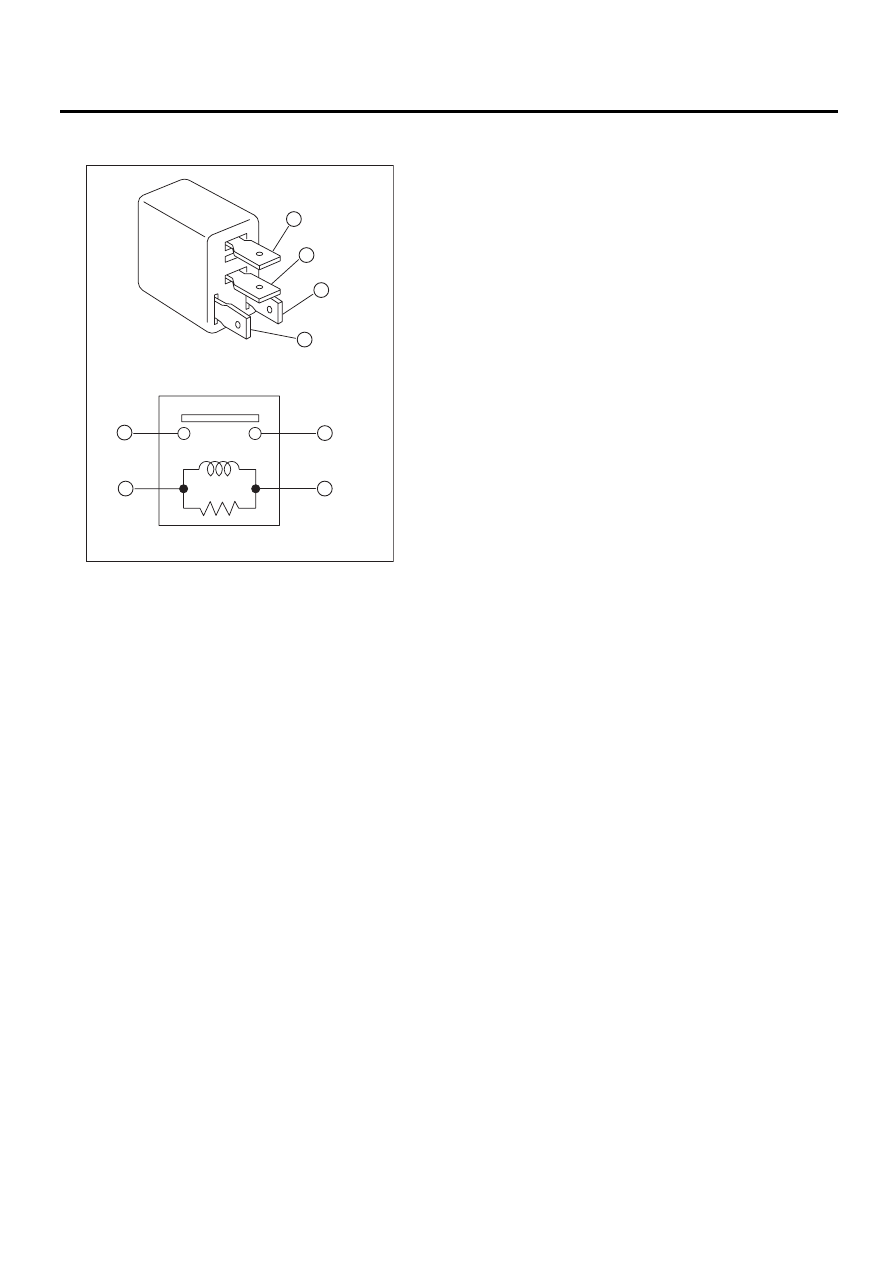

• Реле кондиционера, реле основного венти-
лятора, реле вспомогательного вентилятора

(3) — (4): Неразрывность.
(1) — (2): Разрыв.
При подаче напряжения аккумуляторной бата-
реи на клеммы (3) и (4), проверьте проводи-
мость между клеммами (1) и (2).
Если проводимости нет, замените реле новым.

AC-00641

1

1

2

2

3

3

4

4

AC-44

Датчик давления (на три положения)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

18.Датчик давления (на три положения)

A: ПРОВЕРКА

1) Присоедините комплект манометра коллектора к сервисному клапану на стороне высокого дав-
ления.
2) Включите кондиционер и проверьте рабочее давление датчика, поворачивая компрессор (элек-
тромагнитная муфта) в положения ON/OFF. Каждый датчик работает следующим образом.

ПРИМЕЧАНИЕ:
• Датчик высокого давления выключает компрессор (электромагнитную муфту), когда давление
хладагента становится чрезмерно высоким. Таким образом, предотвращается повреждение или
промерзание испарителя, трубок кондиционера и расширительного клапана.
• Датчик среднего давления эффективно регулирует выходную мощность вентилятора радиатора,
определяя повышенную или пониженную нагрузку и удерживая мощность в нормальном диапазоне.
• Датчик низкого давления выключает компрессор (электромагнитную муфту), когда давление
хладагента становится слишком низким. Этим предотвращается возможное заклинивание комп-
рессора при вращении.

(1) Датчик высокого давления

(7)

1370

±120 кПа

(14

±1 кг/см

2

, 199

±14 фунтов/кв. дюйм)

(14)

Низкое давление

(2) Датчик среднего давления

(15)

Высокое давление

(3) Датчик низкого давления

(8)

260

±30 кПа

(2,1

±0,3 кг/см

2

, 30

±4 фунта/кв. дюйм)

(4) 2350

±200 кПа

(24

±2 кг/см

2

, 341

±28 фунтов/кв. дюйм)

(9)

177

±25 кПа

(1,8

±0,3 кг/см

2

, 26

±4 фунта/кв. дюйм)

(5) 2940

±200 кПа

(30,0

±2 кг/см

2

, 427

±28 фунтов/кв. дюйм) (10) ON (ВКЛ.)

(6) 1770

±100 кПа

(18

±1 кг/см

2

, 256

±14 фунтов/кв. дюйм)

(11) OFF (ВЫКЛ.)

(12) Диапазон работы компрессора

AC-01433

(1)

(9)

(2)

(3)

(8)

(4)

(5)

(6)

(7)

(11)

(10)

(10)

(11)

(11)

(10)

(12)

(13)

(13)

(14)

(15)

AC-45

Датчик температуры наружного воздуха (модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

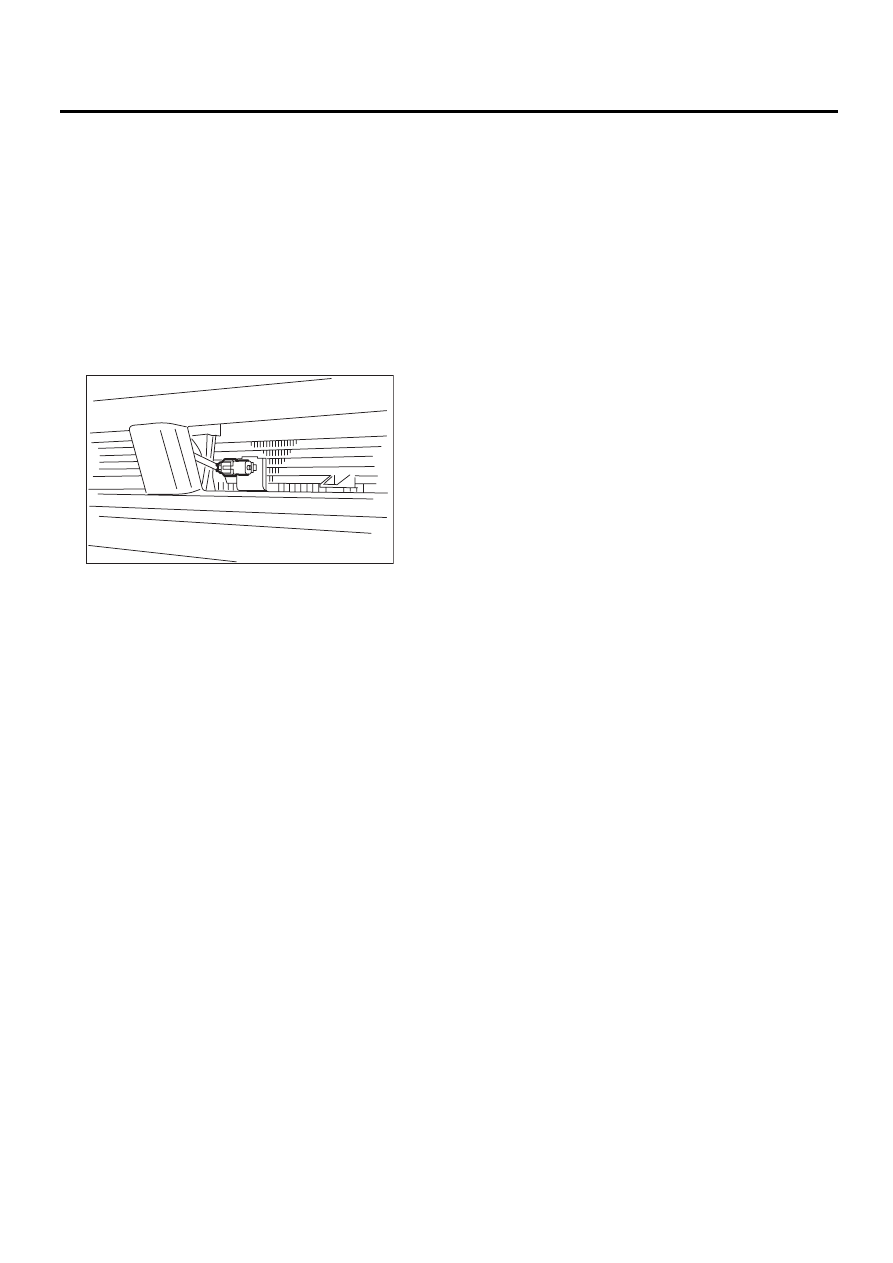

19.Датчик температуры

наружного воздуха
(модель с автоматическим
кондиционером)

A: СНЯТИЕ

1) Откройте капот автомобиля.
2) Отсоедините провод массы от аккумулятора.
3) Отсоедините разъем датчика температуры
наружного воздуха.
4) Снимите датчик температуры наружного воз-
духа с нижней панели радиатора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

<См. AB(diag)-33, ДАТЧИК ТЕМПЕРАТУРЫ НА-
РУЖНОГО ВОЗДУХА, Процедура диагностики
датчиков.>

AC-00125

AC-46

Датчик солнечной нагрузки (модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

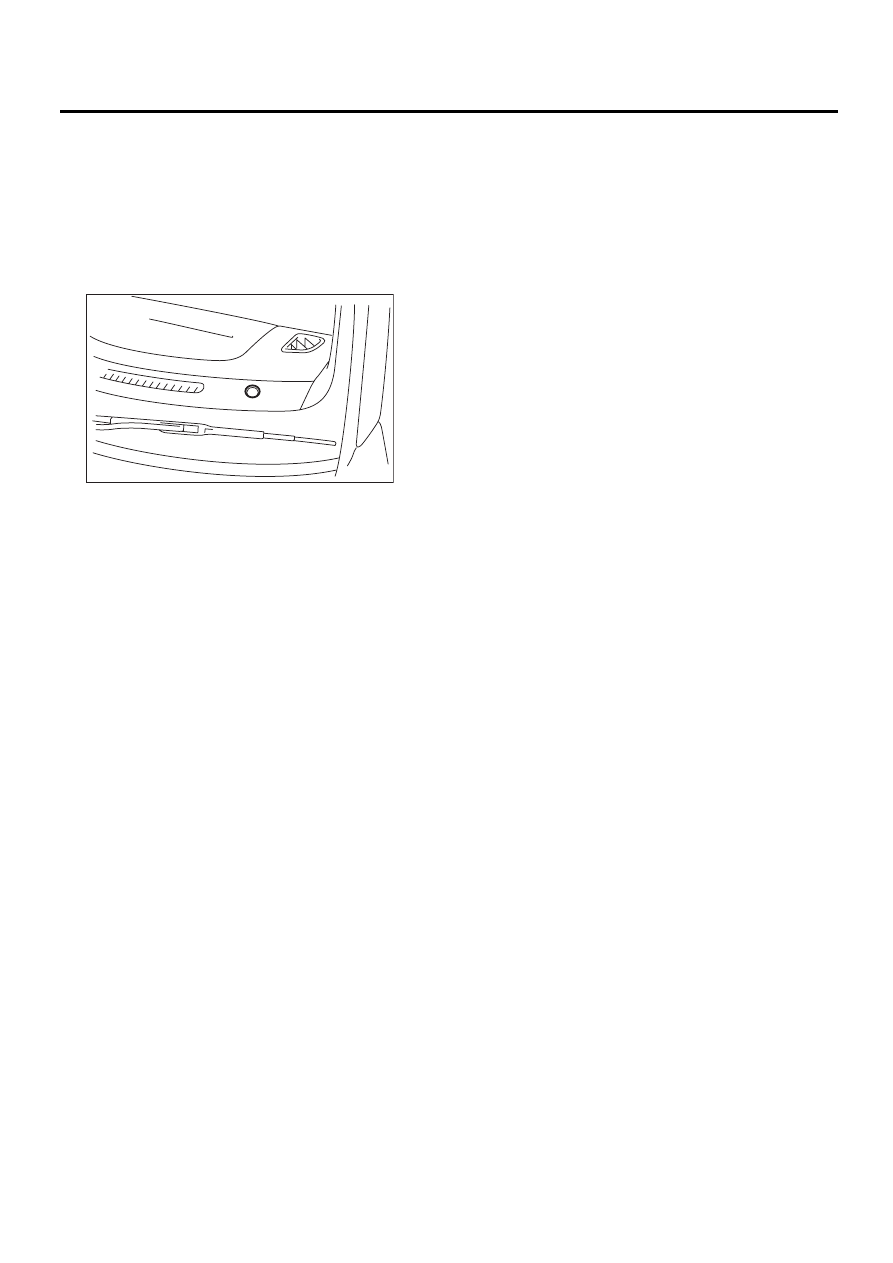

20.Датчик солнечной нагрузки

(модель с автоматическим
кондиционером)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем датчика солнечной на-
грузки.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить датчики и внутреннюю отделку при
снятии датчика.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

<См. AB(diag)-40, ДАТЧИК СОЛНЕЧНОЙ НА-
ГРУЗКИ, Процедура диагностики датчиков.>

AC-00126
