Subaru Forester (2008 год). Руководство - часть 691





AC-35

Блок управления

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

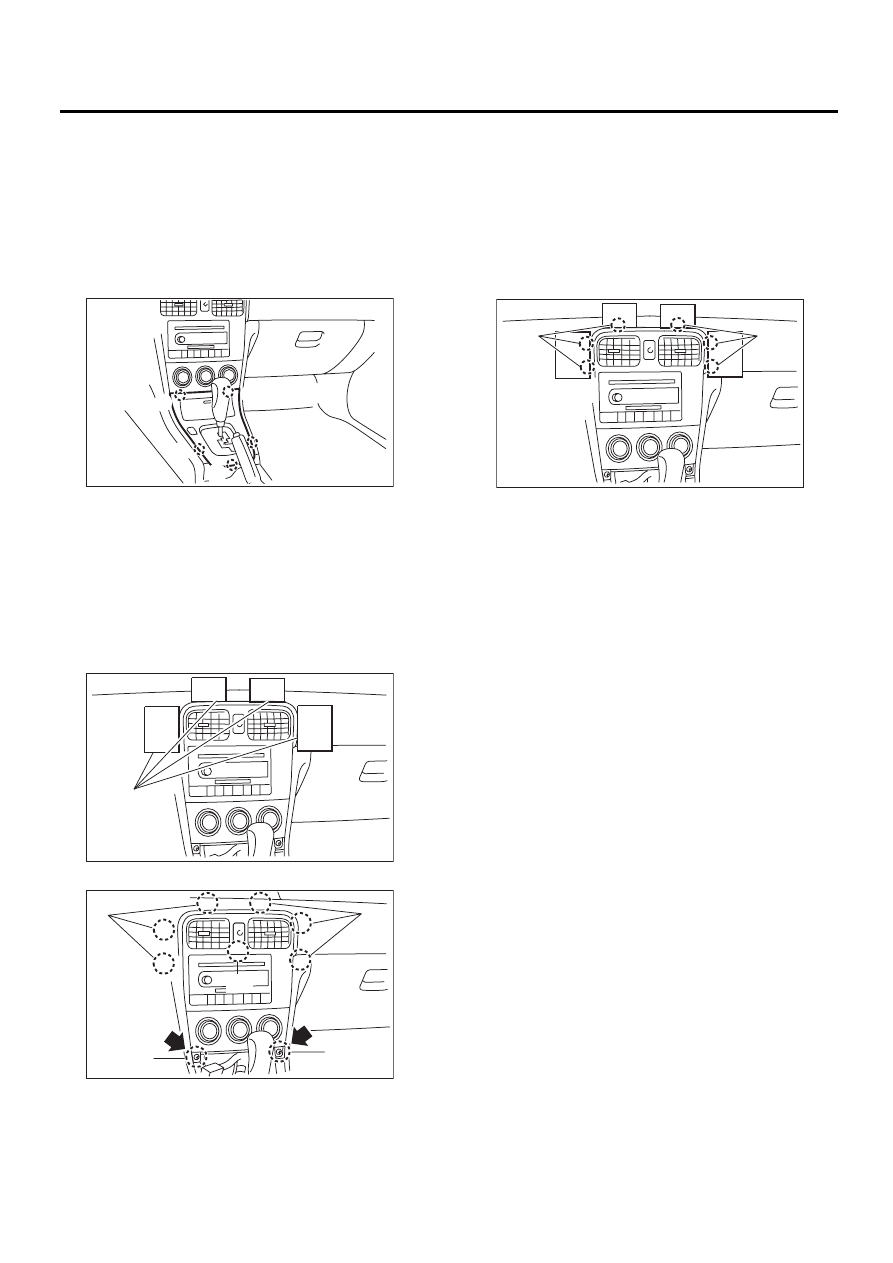

10.Блок управления

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) На кондиционере с ручным управлением
снимите тросик переключения режимов обду-
ва и тросик заслонки воздушной смеси с тяг
блока отопителя.
3) Снимите переднюю крышку консоли.

4) Прикрепите к декоративной накладке пане-
ли приборов толстую защитную пленку (A), что-
бы защитить ее поверхность.

ПРИМЕЧАНИЕ:
Установите защитную пленку таким образом,
чтобы она закрывала вертикальную стенку в
зазоре между центром панели и накладкой.

5) Отверните винты.

6) Оттягивая нижнюю часть панели централь-
ной консоли, вставьте отвертку с плоским жа-
лом на участке (A), чтобы отсоединить зажим-
ную лапку.

ОСТОРОЖНО:
Будьте очень внимательны! Если отвертку
с плоским жалом вставить в любое другое
место, то можно повредить панель прибо-
ров.

7) Ослабьте четыре винта на обратной стороне
панели центральной консоли и снимите блок
управления.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

(A) Крючок

(A) Винт

(B) Крепежная деталь

(C) Зажимная лапка

(A)

(A)

AC-01151

(A)

(A)

(A)

ET-00154

(A)

ET-00155

(C)

(A)

(A)

(C)

(B)

(A) Участок, где нужно вставлять отвертку с плоским

жалом

ET-00156

(A)

(A)

AC-36

Компрессор

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

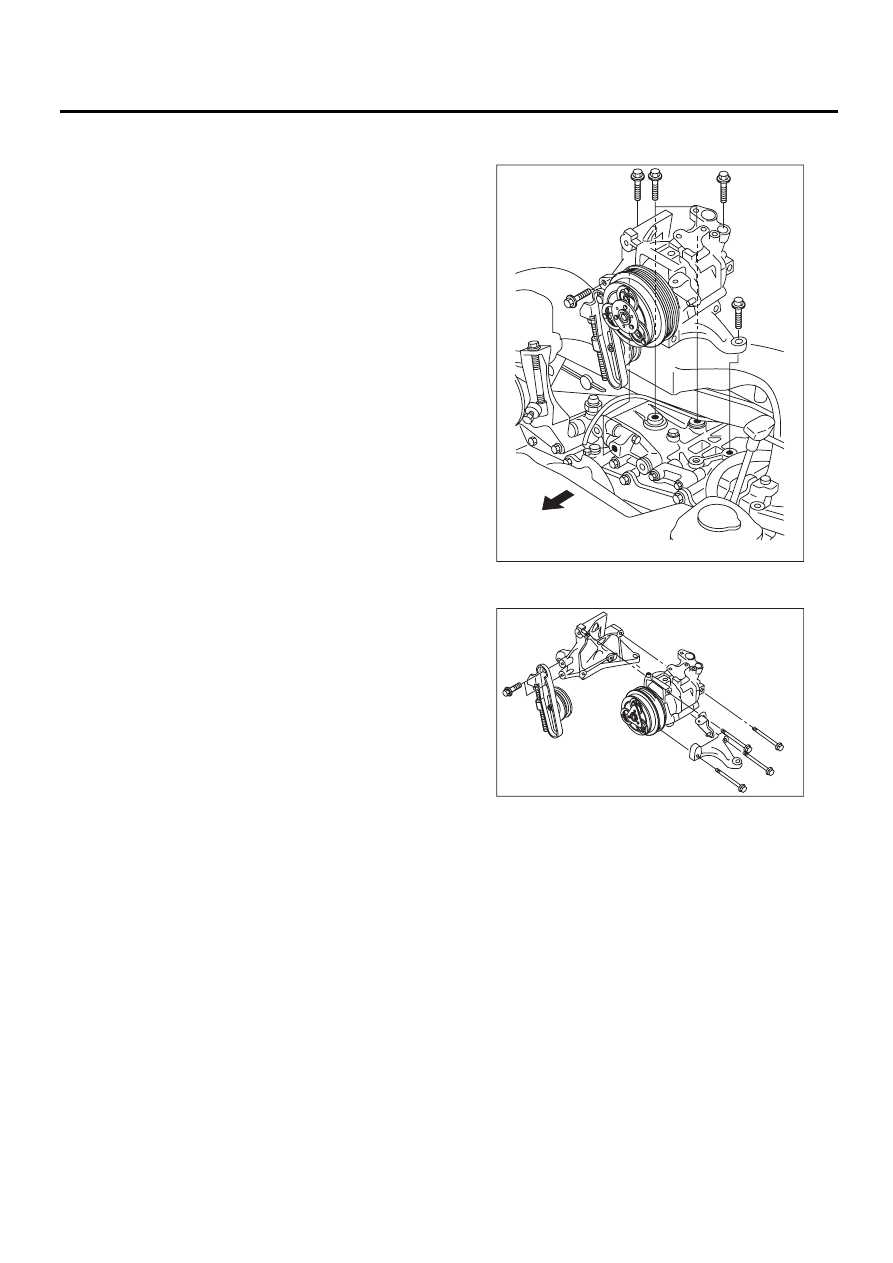

11.Компрессор

A: ПРОВЕРКА

1. ЗАЗОР ЭЛЕКТРОМАГНИТНОЙ МУФТЫ

Проверьте зазор по всей окружности ведущего
диска и шкива.

Номинальное значение

0,3 — 0,6 мм (0,0118 — 0,0236 дюйма)

2. ПОРЯДОК РАБОТЫ
ЭЛЕКТРОМАГНИТНОЙ МУФТЫ

1) Отсоедините разъем компрессора.
2) Подсоедините положительную клемму акку-
муляторной батареи (+) к клемме разъема ком-
прессора.
3) Проверьте включение электромагнитной
муфты.
Если имеют место проблемы, замените комп-
рессор.

B: СНЯТИЕ

1) Выполните процедуру возврата масла в ком-
прессор. < -31См. AC>, ПРОЦЕДУРА, Компрес-
сорное масло.
2) Переведите выключатель A/C в положение
OFF и заглушите двигатель.
3) Осуществите выпуск хладагента при помощи
системы регенерации хладагента. <См. AC-26,
ПРОЦЕДУРА, Порядок регенерации хладаген-
та.>
4) Отсоедините провод массы от аккумулятора.
5) Снимите клиновые ремни. <См. ME(H4SO)-40,
СНЯТИЕ, Клиновой ремень.> <См. ME(H4DO)-55,
СНЯТИЕ, Клиновой ремень.>
6) Снимите генератор. <См. SC(H4SO)-14, СНЯ-
ТИЕ, Генератор.>
7) Снимите шланги низкого и высокого давле-
ния с компрессора.
8) Отсоедините жгут проводов компрессора от
жгута проводов кузова.

9) Отверните болты и снимите кронштейн ком-
прессора.

10) Отверните болты, а затем снимите комп-
рессор с кронштейна.

C: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Замените уплотнительные кольца шлангов
высокого и низкого давления новыми, затем
нанесите компрессорное масло.
3) После замены компрессора подкорректи-
руйте количество компрессорного масла. <См.
AC-31>, ПРОЦЕДУРА, Компрессорное масло.
4) Заправьте систему хладагентом. <См. AC-27,
ПРОЦЕДУРА, Порядок заправки хладагента.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC-16, БЛОК КОН-
ДИЦИОНИРОВАНИЯ ВОЗДУХА, УЗЕЛ, Об-
щие сведения.> <См. AC-18, КОМПРЕС-
СОР, УЗЕЛ, Общие сведения.>

AC-01641

AC-01642

AC-37

Конденсатор

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

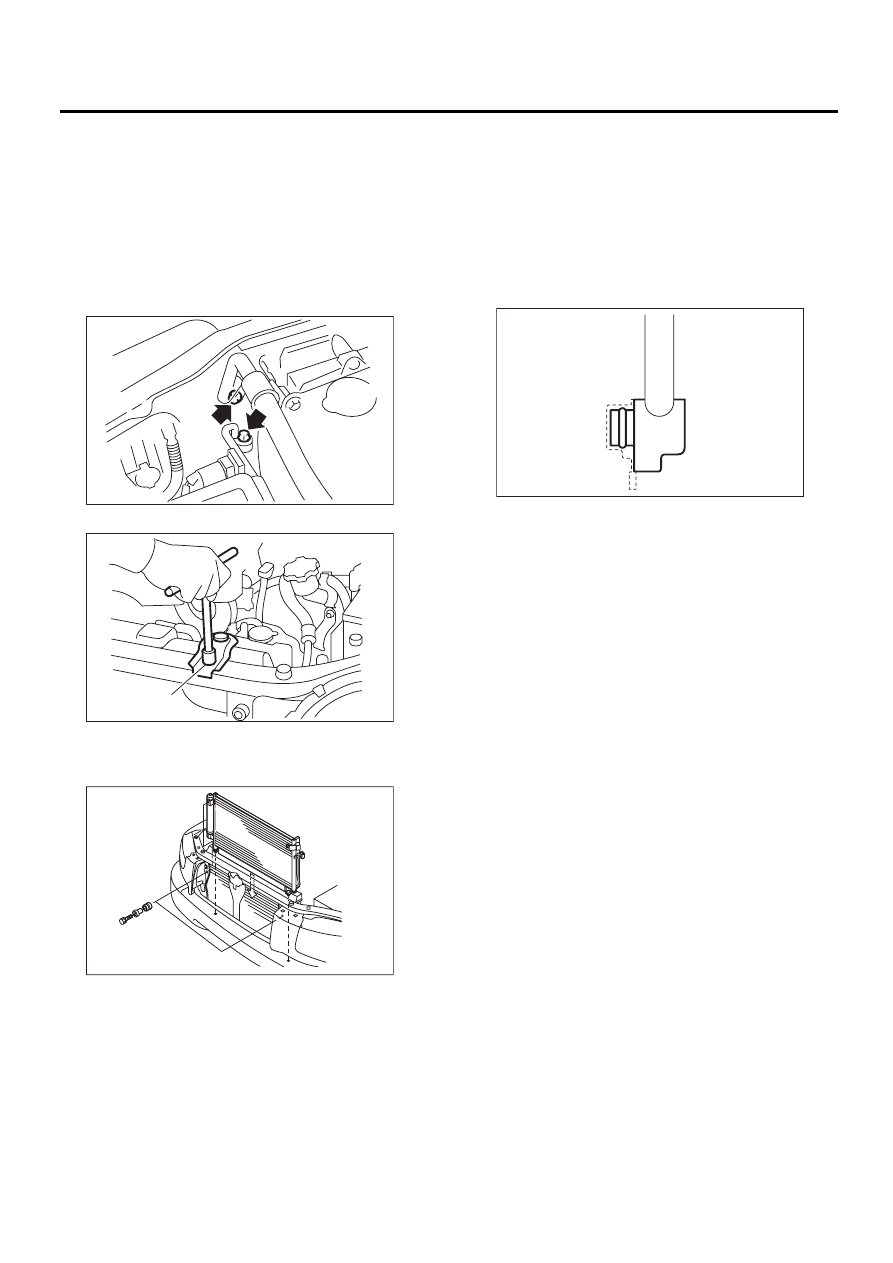

12.Конденсатор

A: СНЯТИЕ

1) Осуществите выпуск хладагента при помощи
системы регенерации хладагента. <См. AC-26,
ПРОЦЕДУРА, Порядок регенерации хладаген-
та.>
2) Отсоедините провод массы от аккумулятора.
3) Отсоедините напорный шланг и трубку от
конденсатора.

4) Снимите кронштейн радиатора (A).

5) Отверните два болта. Поднимая конденса-
тор, извлеките его из места установки между
радиатором и панелью радиатора.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить ребра радиатора и ребра конденсатора.
При повреждении ребра, устраните неисправ-
ность при помощи отвертки с тонким жалом.
При замене конденсатора долейте в комп-
рессор соответствующее количество комп-
рессорного масла. <См. AC-31, ЗАМЕНА, Ком-
прессорное масло.>

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

ОСТОРОЖНО:
Замените уплотнительные кольца на шлан-
гах и трубках новыми, затем нанесите комп-
рессорное масло. Убедитесь в том, что ниж-
няя направляющая конденсатора совпада-
ет с отверстиями на панели радиатора.

2) Заправьте систему хладагентом. <См. AC-27,
ПРОЦЕДУРА, Порядок заправки хладагента.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC-16, БЛОК КОН-
ДИЦИОНИРОВАНИЯ ВОЗДУХА, УЗЕЛ, Об-
щие сведения.> <См. CO(H4SO)-7, РАДИА-
ТОР И ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР,
УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

1) Убедитесь в том, что на ребрах конденсато-
ра нет пыли и насекомых. При необходимости,
продуйте ребра сжатым воздухом или промой-
те водой.
2) Убедитесь в отсутствии утечек масла из кон-
денсатора. При обнаружении неисправности
замените конденсатор новым.

AC-00246

AC-00053

(A)

AC-00091

AC-00092

AC-38

Конденсатор (Вспомогательный вентилятор)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

13.Конденсатор

(Вспомогательный
вентилятор)

A: СНЯТИЕ

<См. CO(H4SO)-37, СНЯТИЕ, Основной венти-
лятор радиатора и электродвигатель вентиля-
тора.>

B: УСТАНОВКА

<См. CO(H4SO)-39, УСТАНОВКА, Основной
вентилятор радиатора и электродвигатель
вентилятора.>

C: ПРОВЕРКА

<См. CO(H4SO)-14, ПРОВЕРКА, Система вен-
тилятора радиатора.>
