AC-31

Компрессорное масло

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

6. Компрессорное масло

A: ПРОЦЕДУРА

ПРИМЕЧАНИЕ:
Перед проведением работ по ремонту выпол-
ните операцию по возврату компрессорного
масла в циркуляцию вместе с хладагентом в
компрессор.
1) Увеличьте частоту вращения двигателя до
1500 оборотов в минуту.
2) Переведите выключатель A/C в положение
ON.
3) Переведите ручку регулировки температуры
в положение MAX COOL (максимальное охлаж-
дение).
4) Установите переключатель FRESH/RECIRC
в положение RECIRC (рециркуляция).
5) Поверните переключатель скоростных ре-
жимов вентилятора в положение HI.
6) Оставьте автомобиль в этом состоянии на 10
минут.

B: ЗАМЕНА

ПРИМЕЧАНИЕ:
• В случае замены какого-либо компонента
системы необходимо долить соответствующее
количество компрессорного масла (равное ко-
личеству масла, оставшемуся в снятом компо-
ненте).
• При замене компрессора учтите, что в новом
компрессоре уже содержится предусмотрен-
ное количество масла. Слив масло, равное по
количеству тому объему масла, что осталось в
снятом компрессоре, установите новый комп-
рессор.

Заменяемые де-

тали

Количество добавляемого масла

Испаритель

Приблизительно 35 мл (1,2 жидкой

унции США, 1,2 британской жидкой

унции)

Конденсатор
(с приемником
влагоотделителя)

Приблизительно 15 мл (0,5 жидких

унций США, 0,5 британских жидких

унций)

Приемник влаго-
отделителя

Приблизительно 10 мл (0,4 жидких

унций США, 0,4 британских жидких

унций)

Шланги системы

Приблизительно 5 мл (0,2 жидких

унций США, 0,2 британских жидких

унций)

AC-32

Узел электродвигателя вентилятора салона

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

7. Узел электродвигателя

вентилятора салона

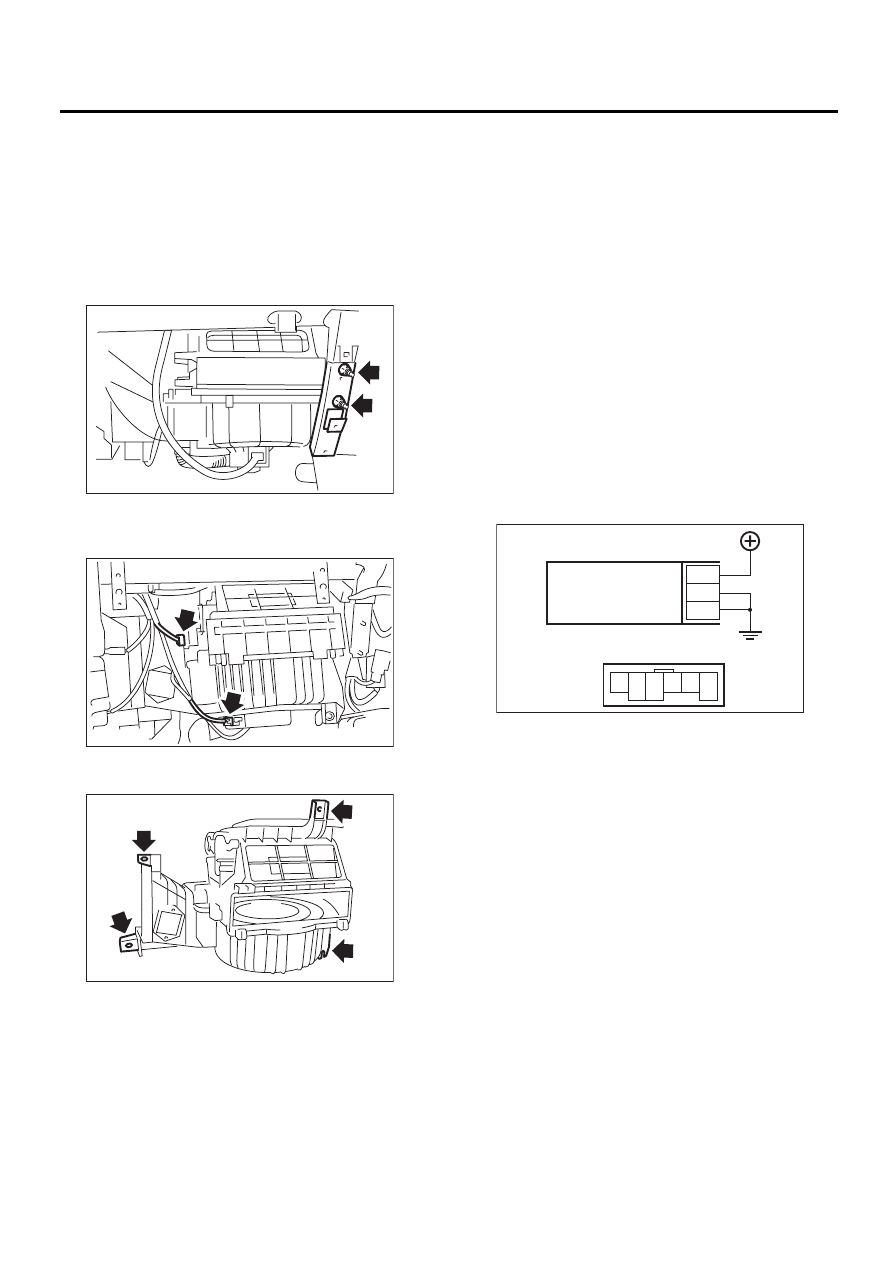

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
3) Ослабьте гайку, чтобы снять стойку опорной
балки.

4) Отсоедините разъемы электродвигателя вен-
тилятора салона и резистора привода заслон-
ки воздухозаборника.

5) Ослабьте болты и гайки для того, чтобы снять
узел электродвигателя вентилятора салона.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC-5, БЛОК ОТО-
ПИТЕЛЯ И ОХЛАЖДЕНИЯ, УЗЕЛ, Общие
сведения.> <См.
AC-9, УЗЕЛ ЭЛЕКТРОДВИ-
ГАТЕЛЯ ВЕНТИЛЯТОРА САЛОНА, УЗЕЛ,
Общие сведения.>

C: ПРОВЕРКА

ПРОВЕРКА ФУНКЦИОНАЛЬНОСТИ БЕСЩЕ-
ТОЧНОГО ДВИГАТЕЛЯ АВТОМАТИЧЕСКОГО
КОНДИЦИОНЕРА
Подсоедините клемму 1 разъема электродви-
гателя аккумуляторной батареи к положитель-
ной клемме (+) аккумуляторной батареи и од-
новременно клеммы 2 и 5 – к отрицательной
клемме (–). Убедитесь в том, что электродвига-
тель работает исправно.

AC-00218

AC-00219

AC-00220

AC-00244

2

2

5

5

1

1

AC-33

Резистор вентилятора салона (Модель с кондиционером с ручным управлением)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

8. Резистор вентилятора

салона
(Модель с кондиционером
с ручным управлением)

A: СНЯТИЕ

1) Снимите отделение для перчаток. <См. EI-
38, СНЯТИЕ, Отделение для перчаток.>
2) Отсоедините разъем резистора вентилято-
ра салона.
3) Ослабьте два винта и снимите резистор вен-
тилятора салона.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление резистора вентиля-
тора салона.

Если результаты проверки выявили неисправ-
ность, замените резистор вентилятора салона.

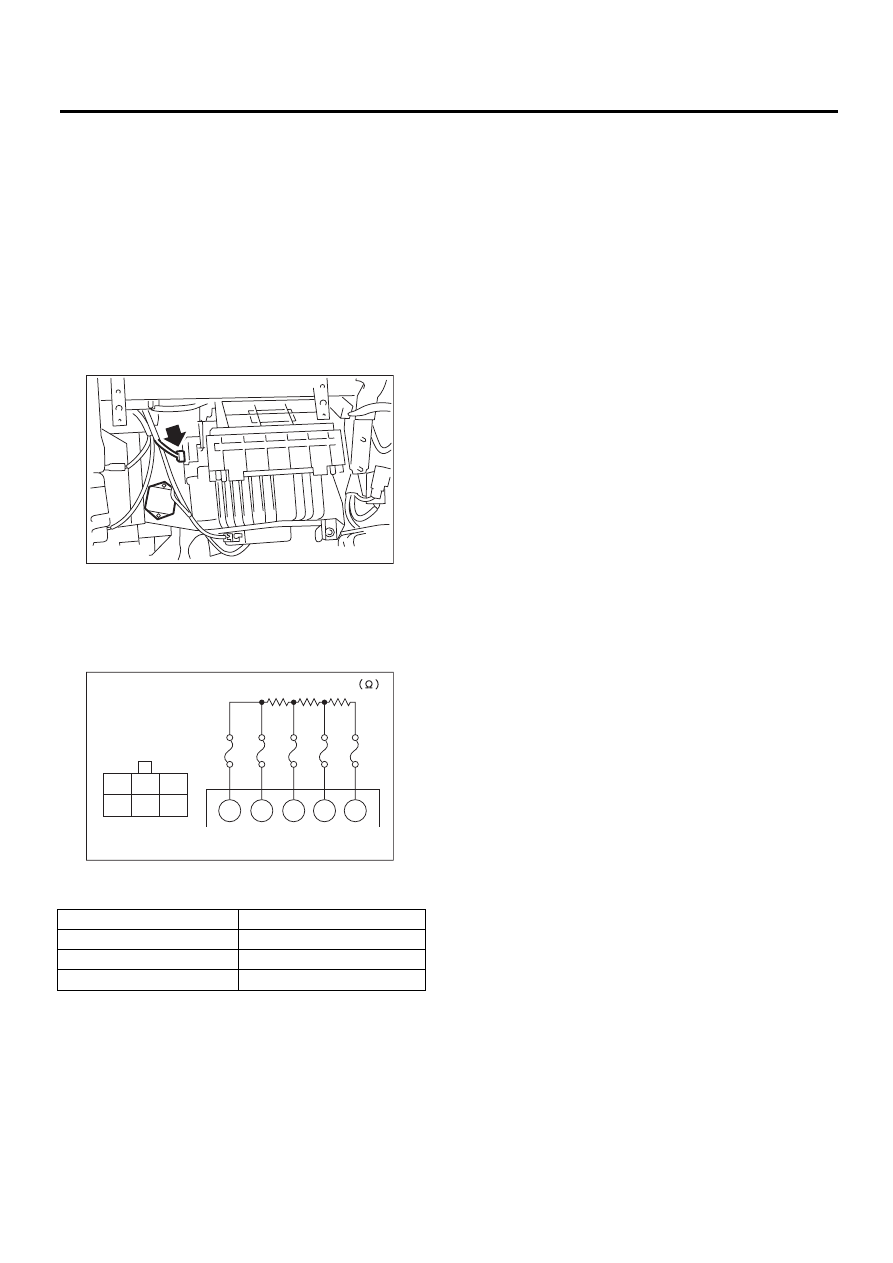

Клемма №

Номинальное значение

1 — 4

Приблизительно 0,4 Ом

1 — 6

Приблизительно 1,1 Ом

1 — 3

Приблизительно 2,6 Ом

AC-00221

AC-00245

MO

H

MH

ML

L

2

3

6

4

1

0.4

0.7

1.5

1

2

3

4

6

AC-34

Сердцевина отопителя

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

9. Сердцевина отопителя

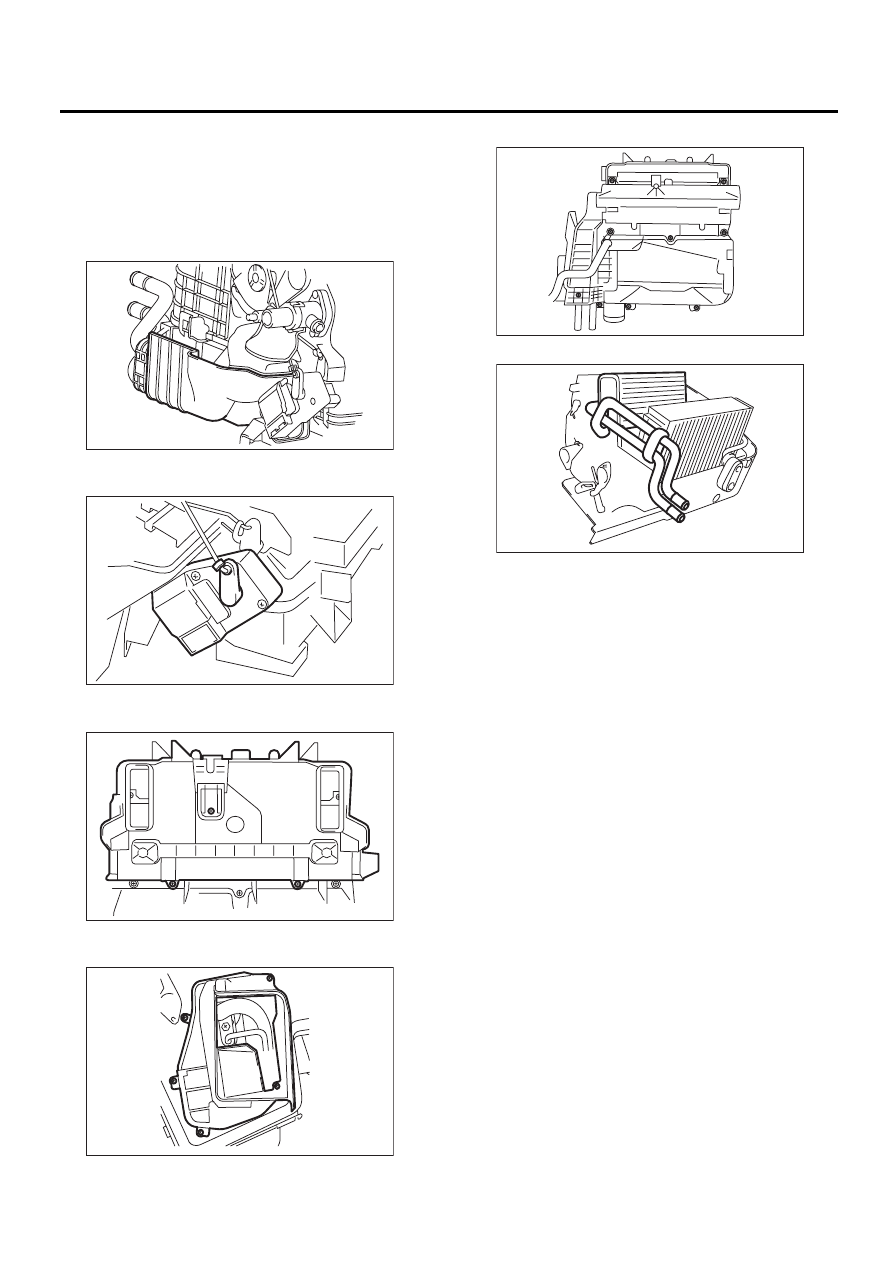

A: СНЯТИЕ

1) Снимите блок отопителя и охлаждения.
<См. AC-39, СНЯТИЕ, Блок отопителя и охлаж-
дения.>
2) Снимите кожух трубки сердцевины отопителя.

3) Ослабьте винты и снимите привод заслонки
режимов обдува.

4) Ослабьте винты и снимите воздуховод обду-
ва ног.

5) Ослабьте винты и снимите крышку испари-
теля.

6) Ослабьте винты и снимите нижний кожух.

7) Снимите сердцевину отопителя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

AC-00222

AC-00043

AC-00044

AC-00867

AC-00046

AC-00223
