Subaru Forester (2008 год). Руководство - часть 694





AC-47

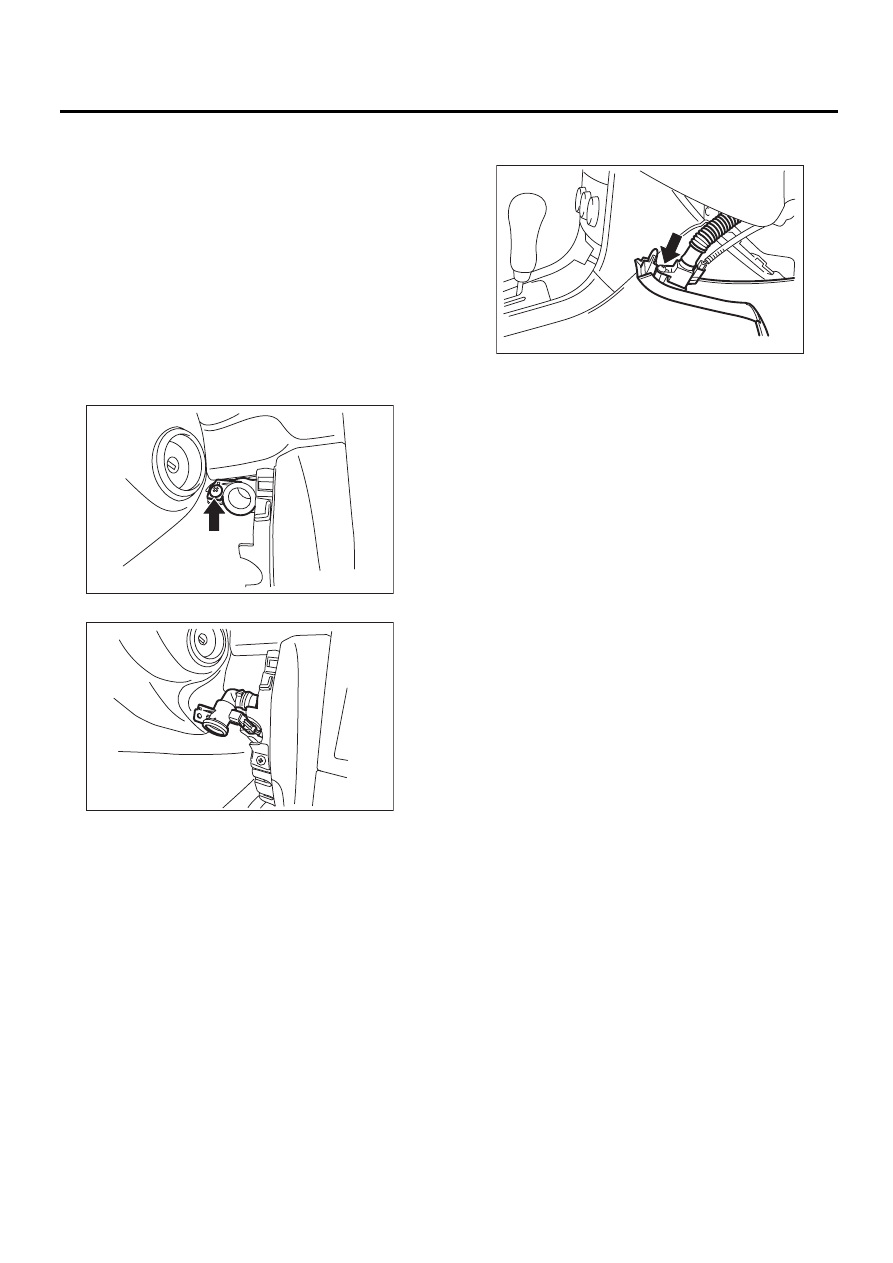

Датчик температуры воздуха в салоне (Модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

21.Датчик температуры

воздуха в салоне
(Модель с автоматическим
кондиционером)

A: СНЯТИЕ

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-41, СНЯТИЕ, Узел панели приборов.>
3) Снимите датчик температуры воздуха в са-
лоне с панели приборов.

4) Отсоедините разъем и шланг аспиратора.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить датчики и внутреннюю отделку при
снятии датчика.

2. МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-41, СНЯТИЕ, Узел панели приборов.>

3) Снимите датчик температуры воздуха в са-
лоне с нижней крышки панели приборов.

4) Отсоедините разъем и шланг аспиратора от
датчика температуры воздуха в салоне.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить датчики и внутреннюю отделку при
снятии датчика.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

<См. AB(diag)-36, ДАТЧИК ТЕМПЕРАТУРЫ ВОЗ-
ДУХА В САЛОНЕ, Процедура диагностики дат-
чиков.>

AC-01196

AC-01197

AC-01231

AC-48

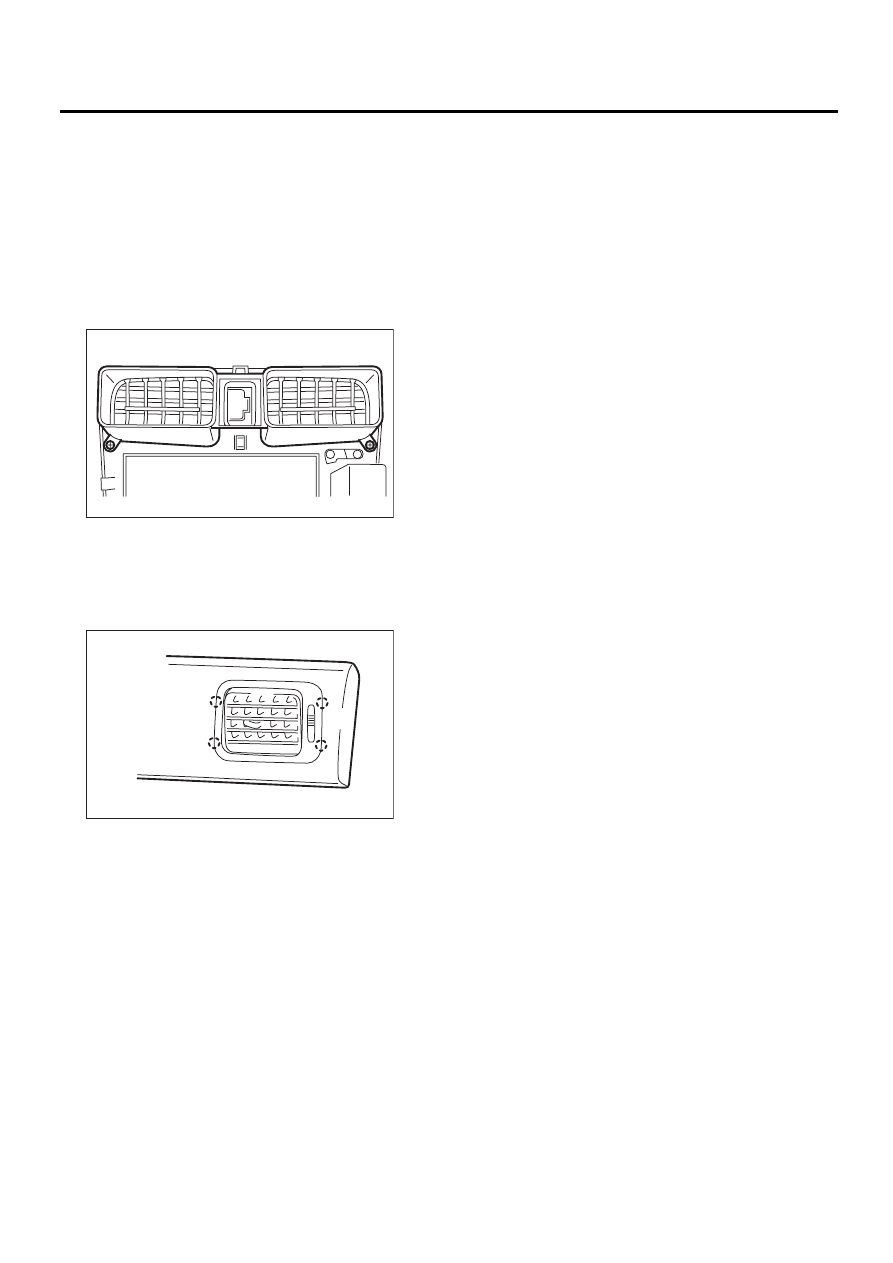

Вентиляционная решетка

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

22.Вентиляционная решетка

A: СНЯТИЕ

1. ЦЕНТРАЛЬНАЯ ВЕНТИЛЯЦИОННАЯ
РЕШЕТКА

1) Отсоедините провод массы от аккумулятора.
2) Снимите панель центральной консоли. <См.
EI-41, СНЯТИЕ, Узел панели приборов.>
3) Ослабьте два винта и снимите центральную
вентиляционную решетку.

2. БОКОВАЯ ВЕНТИЛЯЦИОННАЯ
РЕШЕТКА

Снимите боковую вентиляционную решетку,
поддев ее рычагом в четырех местах справа и
слева.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Проверьте плавность регулировки направле-
ния и мощности воздушного потока.
Проверьте возможность сохранения регули-
ровки в каждом положении.

AC-00060

AC-00249

AC-49

Короб отопителя

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

23.Короб отопителя

A: СНЯТИЕ

1) Снимите передние сиденья. <См. SE-7, СНЯ-
ТИЕ, Переднее сиденье.>
2) Снимите переднюю часть отделки порога.
3) Отверните напольный коврик и снимите
крышку с блока отопителя, после чего снимите
короб отопителя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

AC-50

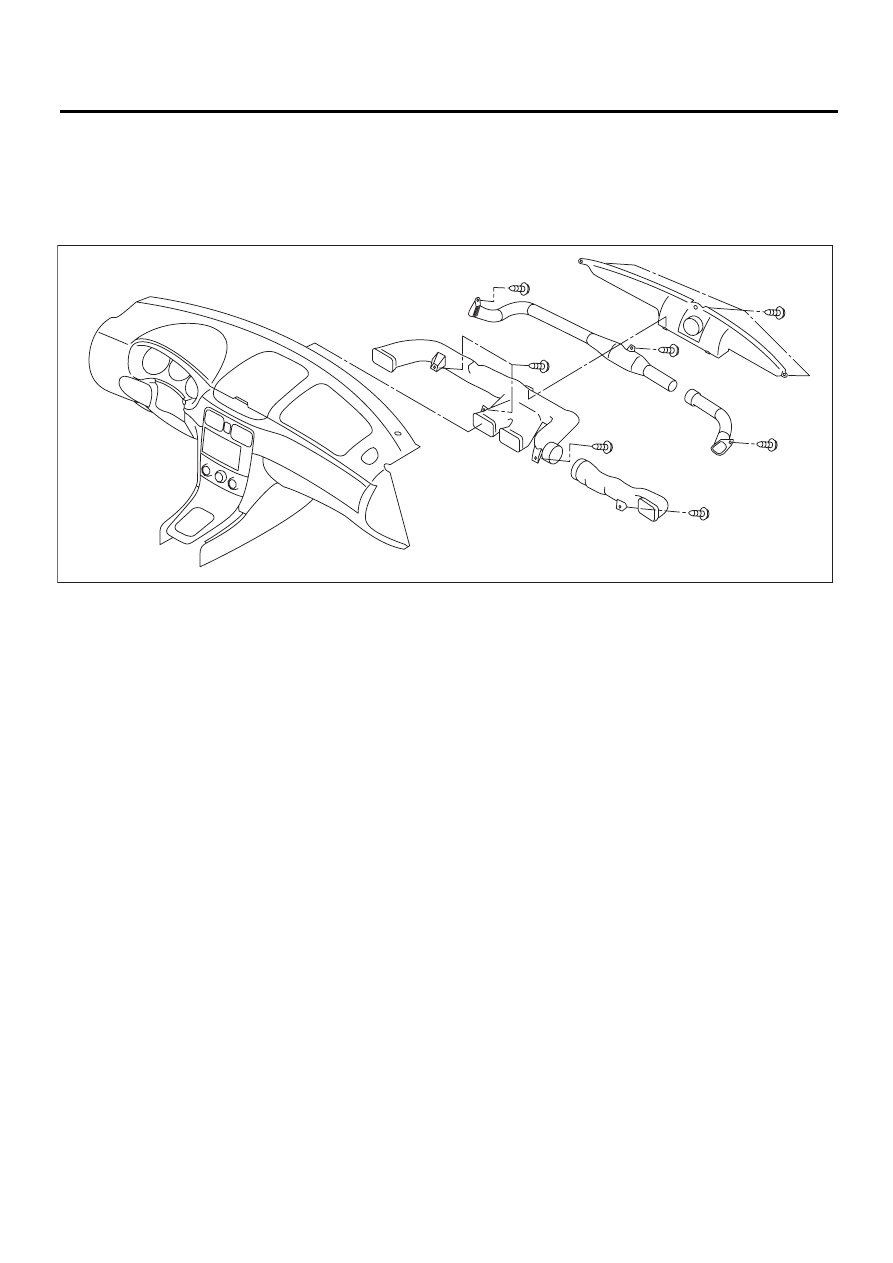

Воздуховод отопителя и вентиляции

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

24.Воздуховод отопителя и вентиляции

A: СНЯТИЕ

1) Снимите панель приборов. <См. EI-41, СНЯТИЕ, Узел панели приборов.>
2) Отверните винты.
3) Снимите воздуховод отопителя.

B: УСТАНОВКА

Установка производится в порядке, обратном порядку снятия.

AC-00224
