Subaru Forester (2008 год). Руководство - часть 662





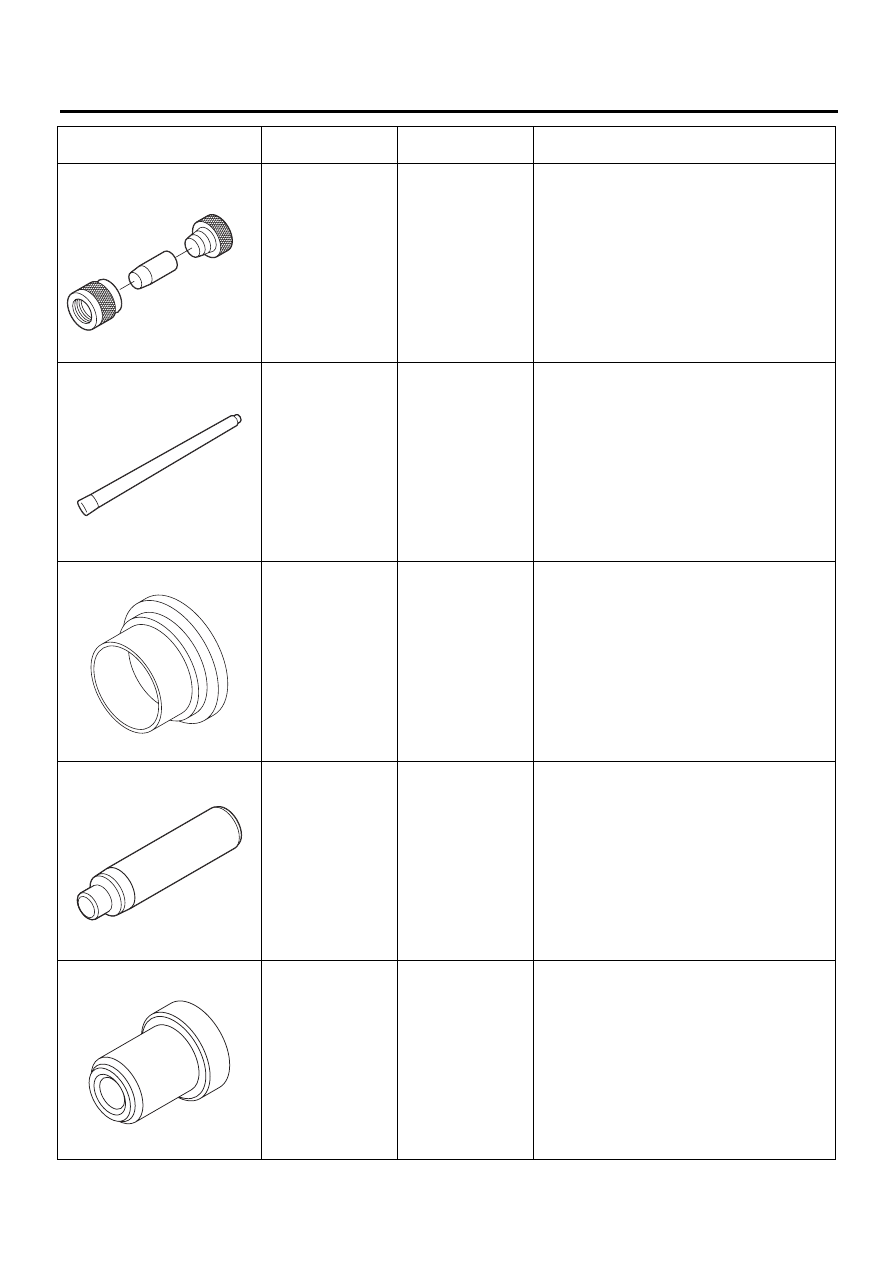

PS-13

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

927490000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ A, B, C

Используется для установки сальника на
узел рейки.

927580000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ СНЯТИЯ

Используется для снятия опорного кольца и
сальника.

34199AE000

НАПРАВЛЯЮЩАЯ

Используется для установки рейки и уплот-
нения в узел корпуса.

34199FE000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ СНЯТИЯ
И УСТАНОВКИ

Используется для снятия и установки саль-
ника рейки (наружного и внутреннего).

34199AE010

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для установки сальника рейки
(наружного).

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST-927490000

ST-927580000

ST34199AE000

ST34199FE000

ST34199AE010

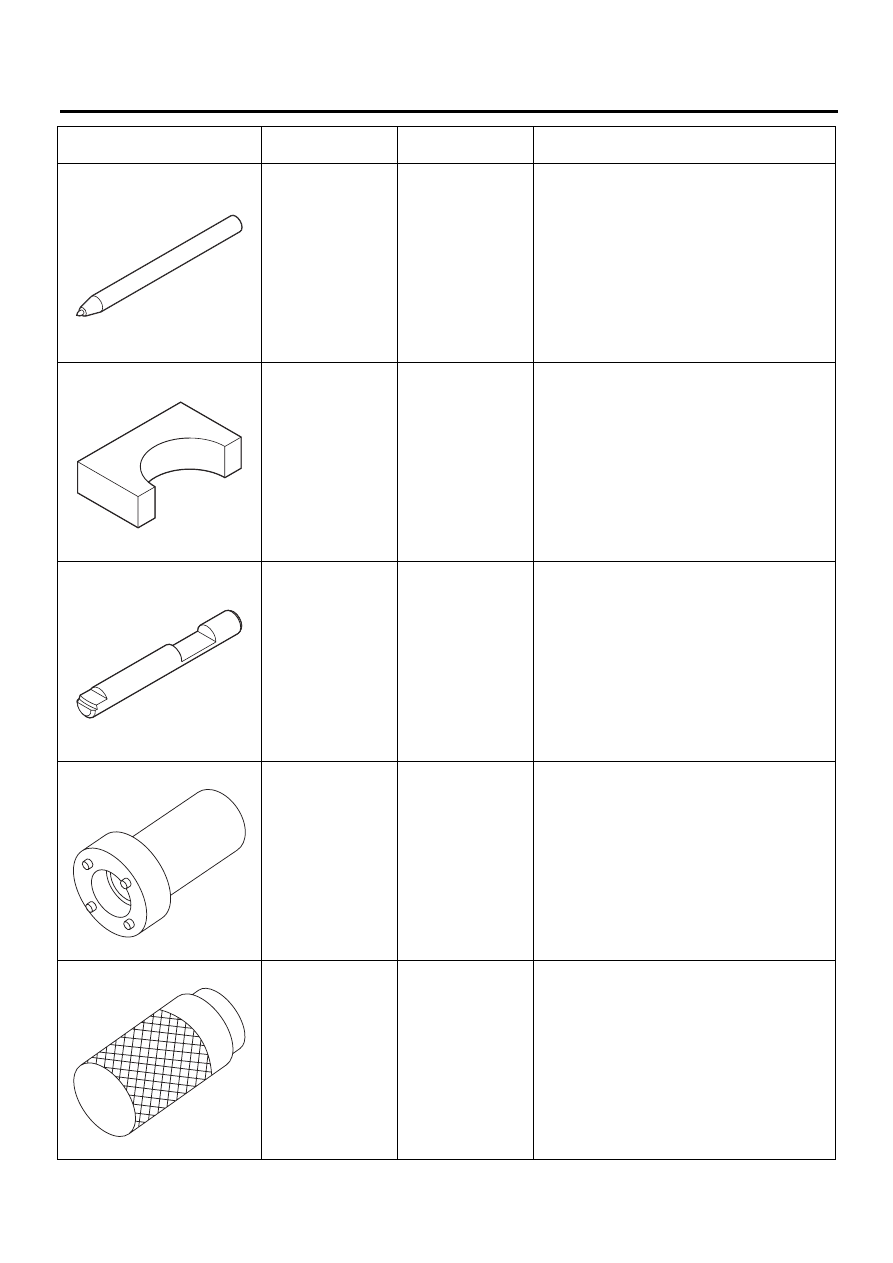

PS-14

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

34099FA060

ДЕРЖАТЕЛЬ КЕР-
НЕРА

Используется для обжимки.

34099FA070

ОСНОВАНИЕ

Используется в качестве опоры для узла кор-
пуса.

34099FA080

КЕРНЕР

Используется для удаления обжимки.

34199AE090

КЛЮЧ ПРОБКИ

Используется для снятия пробки.

34199AE100

СЪЕМНИК ПРО-
БКИ САЛЬНИКА

Используется для снятия пробки сальника.

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST34099FA060

ST34099FA070

ST34099FA080

ST34199AE090

ST34199AE100

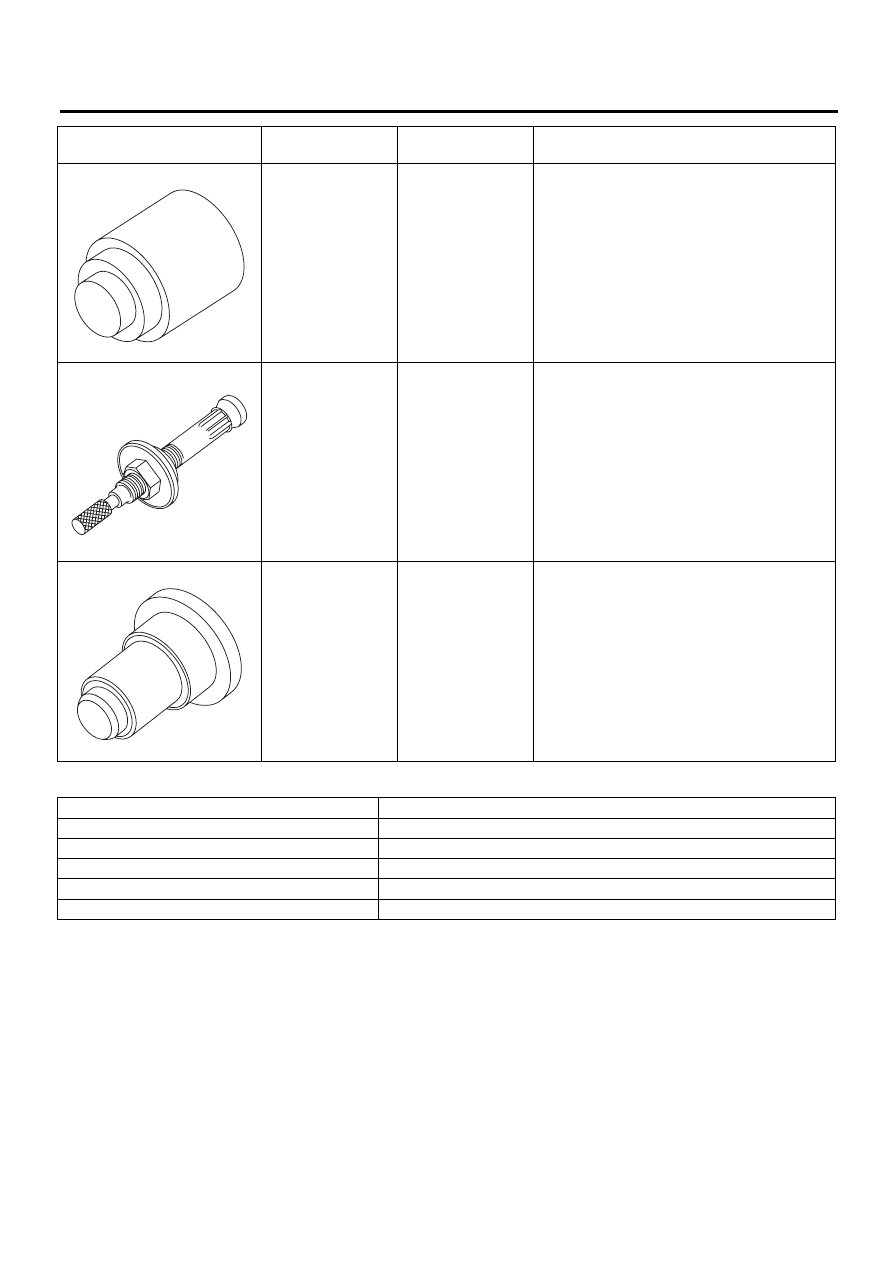

PS-15

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

34199AE110

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ ПРОБКИ
САЛЬНИКА

Используется для установки пробки саль-
ника.

34199AE120

СЪЕМНИК САЛЬ-
НИКА РУЛЕВОГО
МЕХАНИЗМА

Используется для снятия сальника рулевого
механизма.

34199AE130

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ САЛЬНИ-
КА РУЛЕВОГО МЕ-
ХАНИЗМА

Используется для установки сальника руле-
вого механизма.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Пружинные весы

Используется при измерении сопротивления вращению шкива.

Плоскогубцы пружинного стопорного кольца

Используется для снятия и установки пружинного стопорного кольца.

Циферблатный измеритель

Используется для измерения механизма рулевого управления.

Ручные плоскогубцы

Используются для обжатия хомута пылезащитного чехла.

Съемник рулевого колеса

Используется для снятия рулевого колеса.

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST34199AE110

ST34199AE120

ST34199AE130

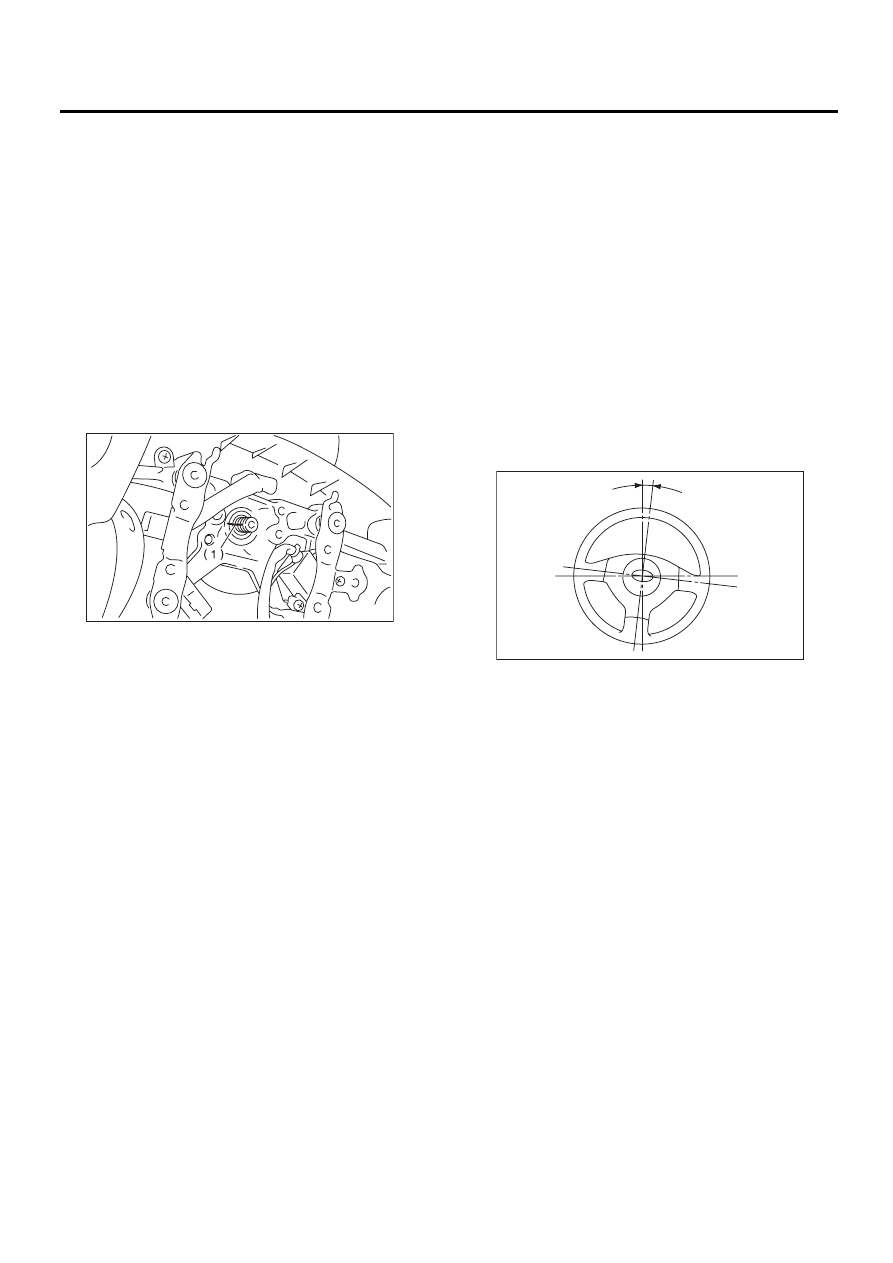

PS-16

Рулевое колесо

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

2. Рулевое колесо

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Установите колеса в положение прямоли-
нейного движения.
3) Снимите модуль подушки безопасности.
<См. AB-13, СНЯТИЕ, Модуль подушки безо-
пасности водителя.>

ОСТОРОЖНО:
При обслуживании модулей подушек безо-
пасности всегда обращайтесь к разделу
“Система подушек безопасности”. <См. AB-
3, ОСТОРОЖНО, Общие сведения.>
4) Нанесите метки совмещения на рулевое ко-
лесо и вал рулевого колеса.

5) Отверните гайку рулевого колеса, а затем
снимите рулевое колесо с вала с помощью
съемника рулевого колеса.

В: УСТАНОВКА

ОСТОРОЖНО:
При обслуживании модулей подушек безо-
пасности всегда обращайтесь к разделу
“Система подушек безопасности”. <См. AB-3,
ОСТОРОЖНО, Общие сведения.>
1) Отрегулируйте центральное положение по-
воротного разъема рулевой колонки.
<См. AB-20, РЕГУЛИРОВКА, Поворотный разъ-
ем рулевой колонки.>
2) Установка производится в порядке, обрат-
ном порядку снятия.

ПРИМЕЧАНИЕ:
Совместите метки совмещения на рулевом ко-
лесе и валу рулевого колеса.

Момент затяжки:

45 Нм (4,6 кгс-м, 33 фунт-сила-фут)

Зазор между крышкой колонки и рулевым
колесом:

2 — 4 мм (0,08 — 0,16 дюйма)

ОСТОРОЖНО:
Вставьте направляющий штифт поворотного
разъема рулевой колонки в направляющее
отверстие на нижней поверхности рулевого
колеса. Не допускайте повреждения штифта.

C: ПРОВЕРКА

1) Проверьте рулевое колесо на предмет де-
формации. Если имеется чрезмерная дефор-
мация, замените рулевое колесо.
2) Проверьте шлицы на рулевом колесе на
предмет их повреждения. При их чрезмерном
повреждении, замените рулевое колесо.
3) Если спицы рулевого колеса находятся не в
горизонтальном положении, когда колеса уста-
новлены в положение прямолинейного движе-
ния, или погрешность на ободе рулевого коле-
са составляет более 5°, переустановите руле-
вое колесо в надлежащее положение.

(1) Метка совмещения

PS-00030

(1) В пределах 5°

PS-00513

(1)
