Subaru Forester (2008 год). Руководство - часть 661





PS-9

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

3. МАСЛЯНЫЙ НАСОС

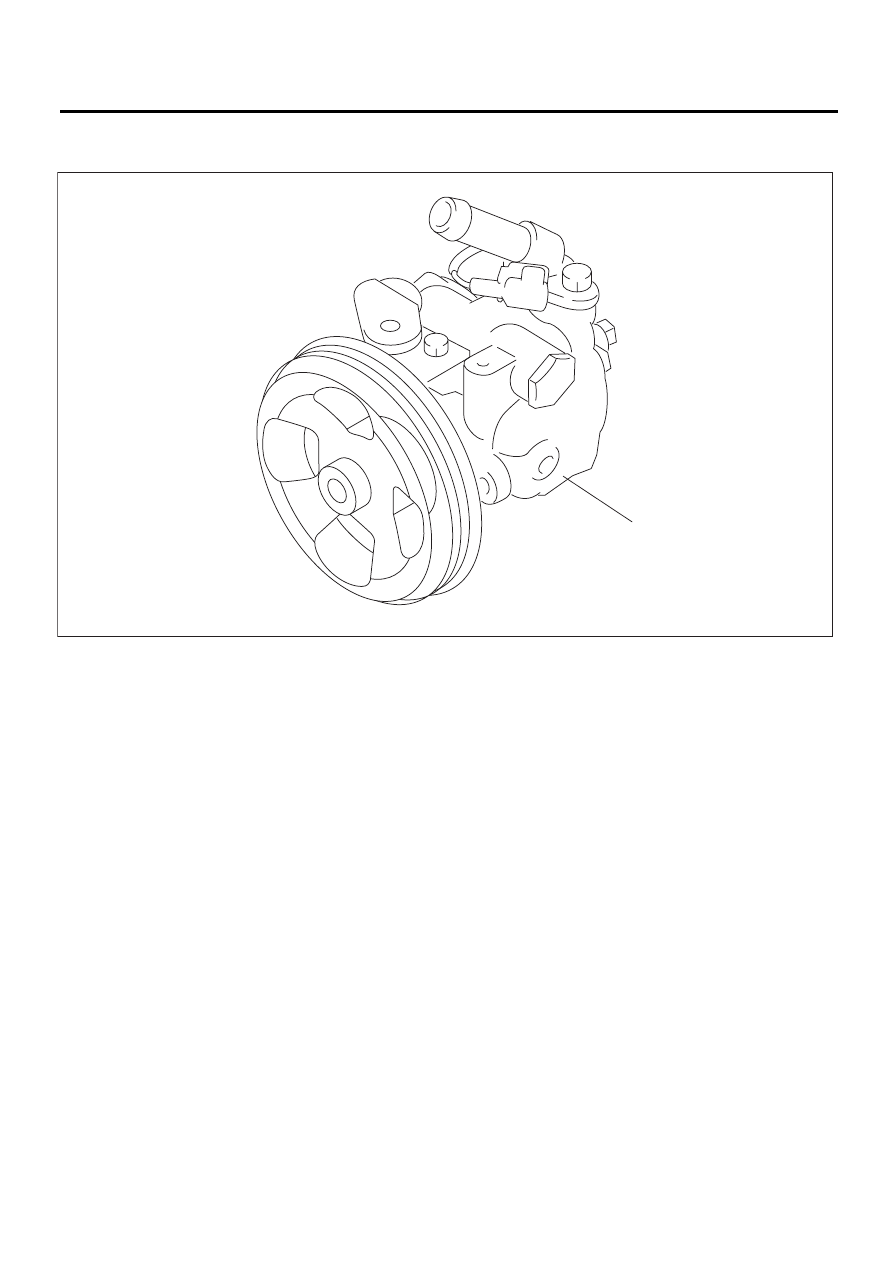

• Модель без турбонаддува

(1)

Узел масляного насоса









PS-00024

(1)

PS-10

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

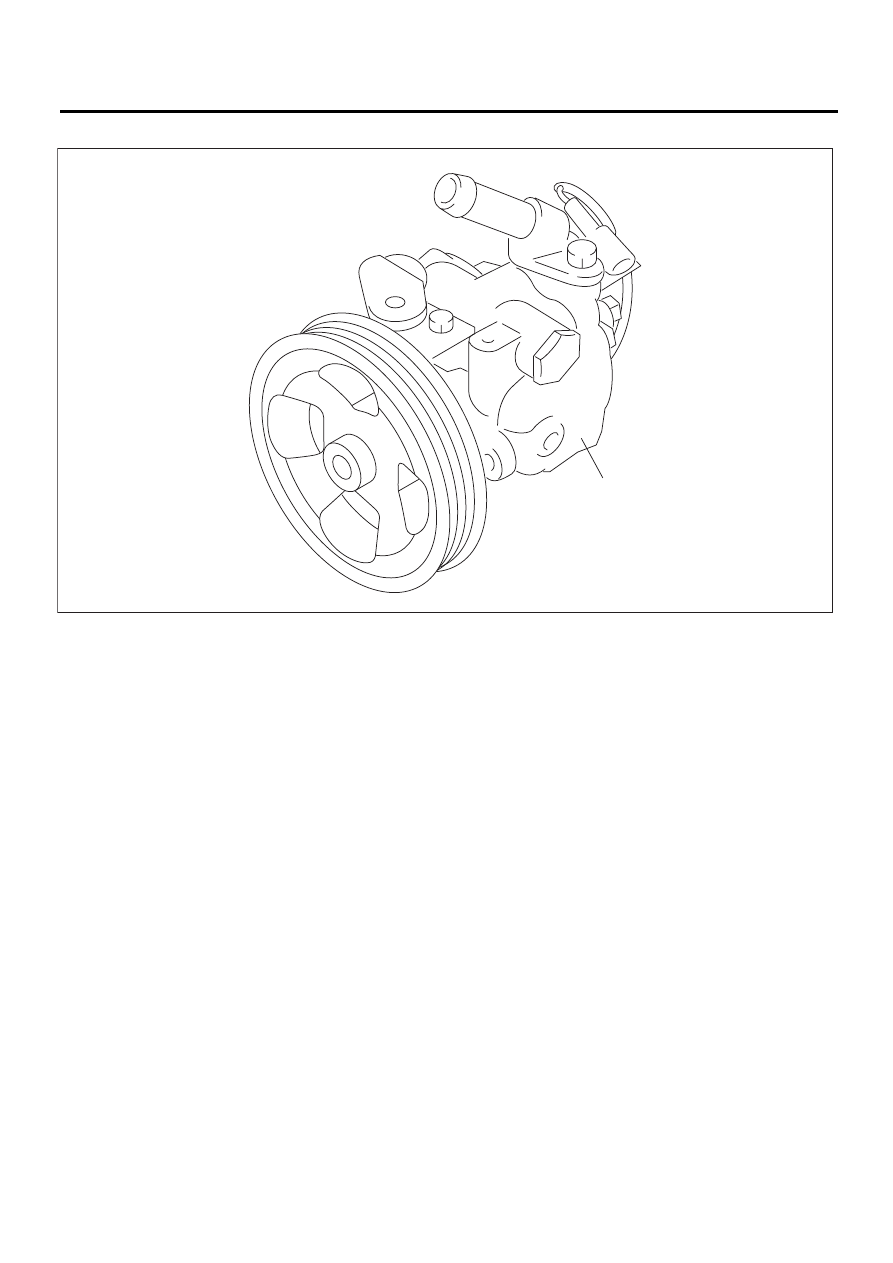

• Модели с турбонаддувом

C: ОСТОРОЖНО

• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой удаляйте загрязнения, в том числе грязь и продукты
коррозии.
• Содержите в порядке разобранные детали и защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки или замены деталей без необходимости.
• После движения детали автомобиля имеют очень высокую температуру. Остерегайтесь ожогов
от нагретых деталей
• Используйте оригинальную жидкость усилителя рулевого управления SUBARU, консистентную смазку
и т.д. или их аналоги. Не смешивайте жидкости, смазочные материалы и т.д. разных типов или произво-
дителей.
• Обязательно затягивайте крепеж, включая болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в специально предназначенных местах.
• Перед установкой нанесите жидкость усилителя рулевого управления на поверхности скольже-
ния или вращения.
• Перед установкой уплотнительного или пружинного кольца нанесите достаточное количество
трансмиссионного масла, чтобы избежать повреждения и деформации.
• Перед закреплением детали в тисках, между деталью и тисками, установите прокладочный ма-
териал, такой как деревянные бруски, алюминиевые пластины или кусок ткани.

(1)

Узел масляного насоса









PS-00005

(1)

PS-11

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

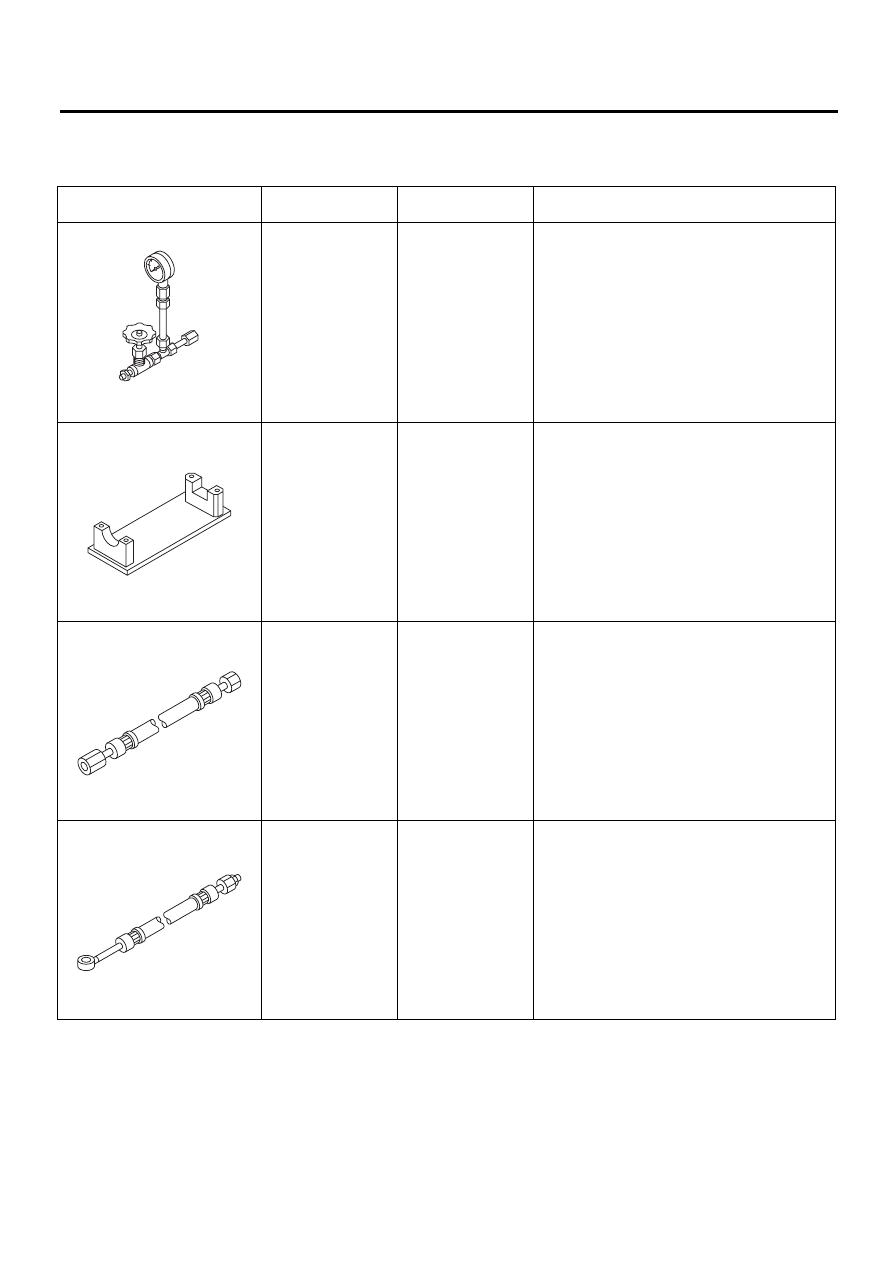

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

925711000

МАНОМЕТР

Используется для измерения давления
масла

926200000

СТЕНД

Используется для проверки характеристик
узла рулевого механизма и его разборки.

34099AC010

ШЛАНГ-АДАПТЕР А Используется вместе с МАНОМЕТРОМ

(925711000).

34099AC020

ШЛАНГ-АДАПТЕР B Используется вместе с МАНОМЕТРОМ

(925711000).

ST-925711000

ST-926200000

ST34099AC010

ST34099AC020

PS-12

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

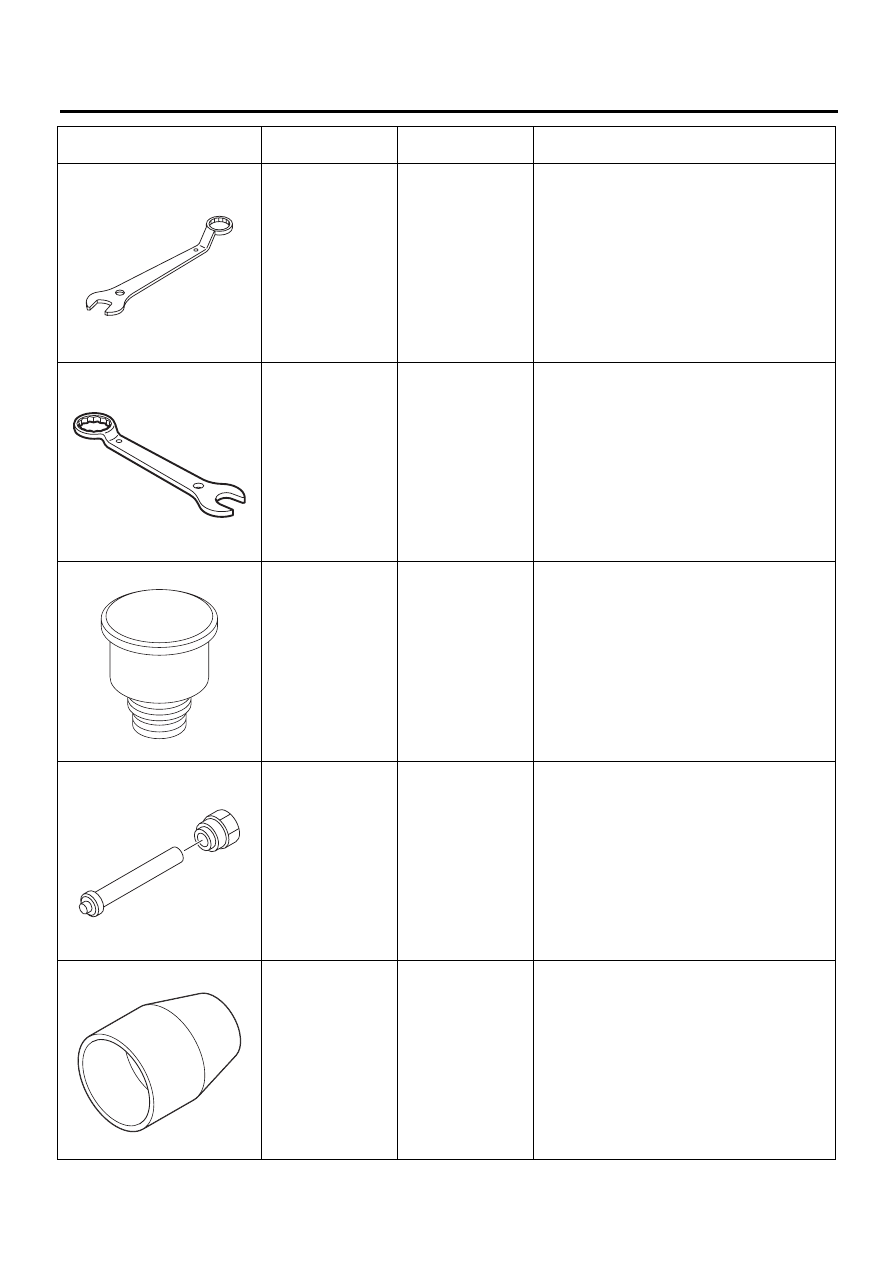

926230000

ГАЕЧНЫЙ КЛЮЧ

Для откручивания/закручивания стопорной
гайки при регулировке люфта в рулевом ме-
ханизме.

34099PA100

ГАЕЧНЫЙ КЛЮЧ

Используется при измерении сопротивления
вращению узла рулевого механизма.

34199AE040

НАПРАВЛЯЮЩЕЕ
УСТРОЙСТВО ЗА-
ПРАВКИ МАСЛА

Используется для заправки жидкости усили-
теля рулевого управления.

926420000

ЗАГЛУШКА

Если жидкость вытекает со стороны веду-
щей шестерни узла рулевого механизма, сни-
мите трубку B с корпуса клапана, присоеди-
ните этот инструмент и проверьте точки
утечки жидкости.

926250000

НАПРАВЛЯЮЩАЯ

Используется для установки узла держателя
на корпус рейки.

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST-926230000

ST34099PA100

ST34199AE040

ST-926420000

ST-926250000
