PS-5

Общие сведения

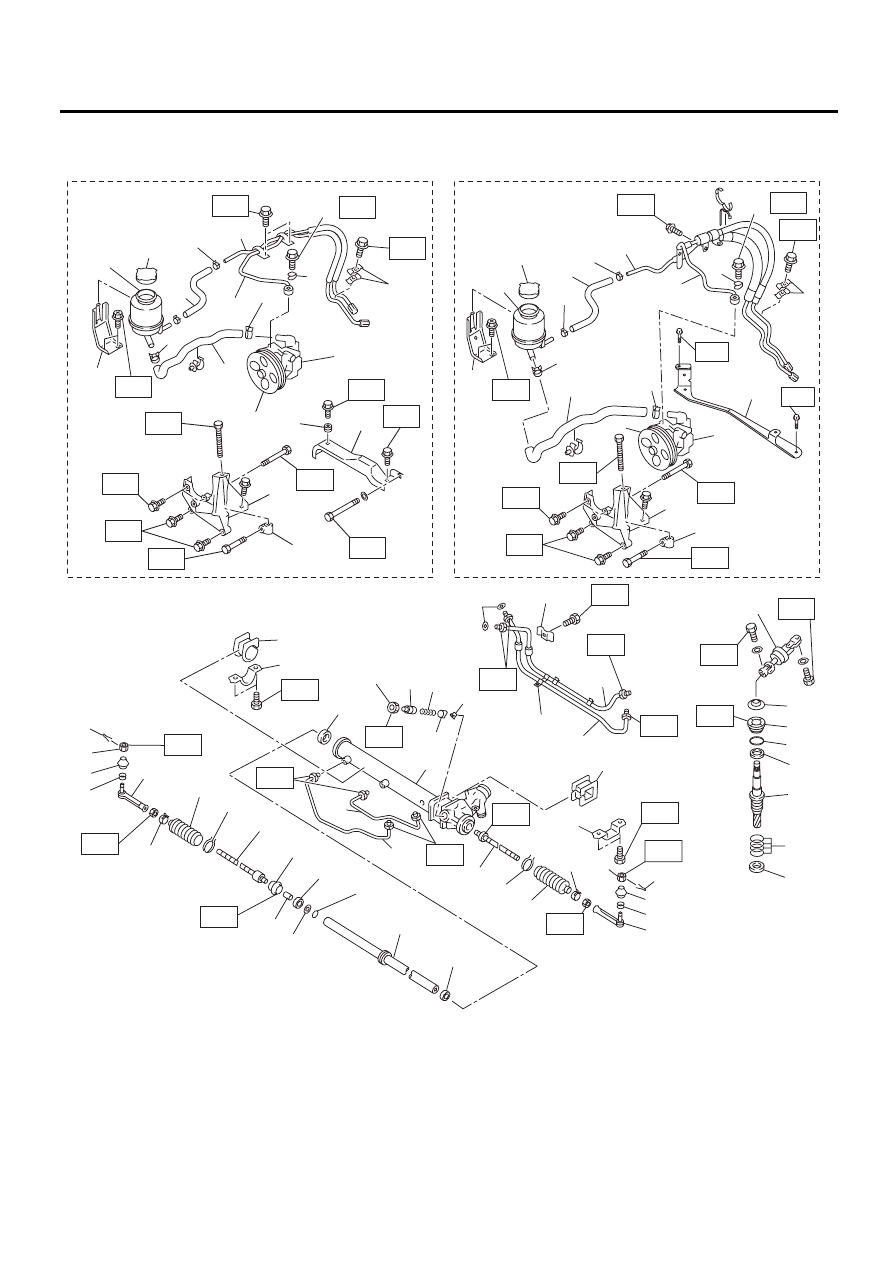

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

2. СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

• Модель с левосторонним управлением

T14

T11

T16

T9

T7

T14

(36)

(37)

T13

(32)

(50)

(51)

(36)

(37)

(33)

(35)

(34)

(47)

T17

T16

T11

(49)

(48)

(46)

(38)

(39)

(40)

(41)

(45)

(44)

(43)

(42)

(41)

(40)

(38)

(39)

(42)

(43)

(44)

(45)

(46)

(53)

(55)

(29)

(54)

(56)

T15

(52)

(28)

T5

(18)

(19)

T5

T9

T1

(7)

(19)

(17)

T15

(21)

(22)

(23)

(24)

(25)

(26)

(27)

T9

T9

(20)

T12

T4

T4

T2

T2

T3

T6

T8

T10

T10

T2

T13

(10)

(9)

(4)

(4)

(4)

(2)

(1)

(3)

(6)

(5)

(31)

(30)

(8)

(12)

(15)

(11)

(13)

(14)

(16)

(A)

(B)

(6)

(2)

(30)

(4)

(4)

(9)

(8)

(10)

(5)

(4)

(31)

T4

T4

T2

T3

T8

T6

T10

T12

(14)

(13)

(4)

(12)

(3)

T13

(1)

(11)

(16)

T2

T2

PS-00807

PS-6

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

(A)

Модель без турбонаддува

(B)

Модели с турбонаддувом

















(1)

Штуцер-болт

(26) Уплотнительное кольцо

(51) Сальник

(2)

Трубка C

(27) Сальник

(52) Держатель

(3)

Прокладка

(28) Рейка

(53) Втулка

(4)

Зажим

(29) Опорная шайба

(54) Сальник

(5)

Трубка D

(30) Всасывающий шланг

(55) Сальник

(6)

E-образный зажим

(31) Возвратный шланг

(56) Уплотнительное кольцо

(7)

Уплотнительное кольцо

(32) Стопорная гайка





(8)

Крышка

(33) Регулировочный винт

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(9)

Масляный бачок

(34) Пружина

T1: 6 (0,6, 4,4)

(10) Кронштейн масляного бачка

(35) Муфта

T2: 7,4 (0,75, 5,5)

(11) Шкив

(36) Адаптер

T3: 8 (0,8, 5,8)

(12) Масляный насос

(37) Хомут

T4: 13 (1,3, 9,4)

(13) Кронштейн

(38) Разводной шплинт

T5: 15 (1,5, 11,1)

(14) Гайка натяжения ремня

(39) Корончатая гайка

T6: 15,7 (1,6, 11,6)

(15) Втулка

(40) Пылезащитный чехол

T7: 20 (2,0, 14,5)

(16) Крышка ремня

(41) Зажим

T8: 22 (2,2, 15,9)

(17) Трубка E

(42) Наконечник тяги

T9: 24 (2,4, 17,7)

(18) Трубка F

(43) Зажим

T10: 25 (2,5, 18,1)

(19) Прижимная планка

(44) Пылезащитный чехол

T11: 27 (2,75, 19,9)

(20) Универсальный шарнир

(45) Хомут пылезащитного чехла

T1: 37,3 (3,8, 27,5)

(21) Пылезащитный чехол

(46) Соединительная тяга

T13: 40 (4,1, 29,5)

(22) Пробка

(47) Опорная пластина

T14: 60 (6,1, 44,3)

(23) Уплотнительное кольцо

(48) Трубка B

T15: 64 (6,5, 47,2)

(24) Сальник

(49) Трубка A

T16: 83 (8,5, 61,2)

(25) Узел шестерни и клапана

(50) Корпус рулевого механизма

T17: 90 (9,2, 66)

PS-7

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

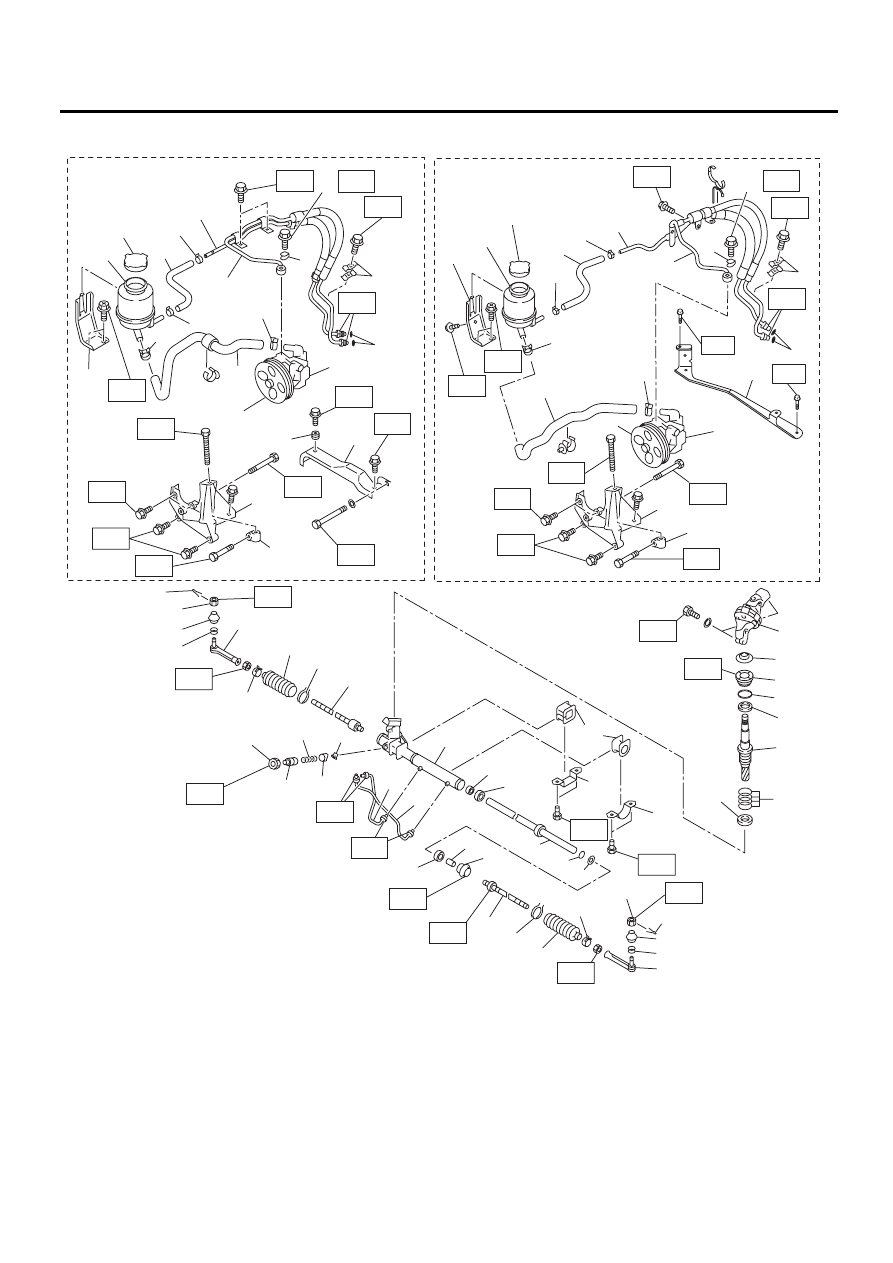

• Модель с правосторонним управлением

T13

T10

T16

T3

T2

T1

T1

T1

T7

T5

T3

T4

T6

T14

T15

T16

T10

T13

(53)

(52)

(7)

(6)

(2)

(15)

(16)

(4)

(4)

(52)

(9)

(8)

(10)

(5)

(4)

(40)

(41)

(42)

(43)

(44)

(47)

(28)

(27)

(29)

(30)

(31)

(32)

(33)

(34)

(35)

(48)

(50)

(49)

(51)

(46)

(39)

(38)

(37)

(36)

(35)

(34)

(33)

(32)

(31)

(30)

(29)

(28)

(27)

(26)

(26)

(25)

(53)

T9

T11

T9

T8

T14

(17)

(18)

(19)

(20)

(21)

(22)

(23)

(24)

(45)

(7)

(6)

(4)

(4)

(4)

(4)

(5)

(9)

(8)

(14)

T4

T3

T3

T3

T1

(13)

T2

T7

T5

T9

T11

(14)

(13)

(10)

(2)

(3)

(12)

(4)

(12)

T12

(1)

(3)

T12

(1)

(A)

(B)

(11)

(11)

T12

T8

PS-00808

(16)

T1

T1

PS-8

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

(A)

Модель без турбонаддува

(B)

Модели с турбонаддувом

















(1)

Штуцер-болт

(25)

Адаптер

(49)

Пружина

(2)

Трубка C

(26)

Хомут

(50)

Муфта

(3)

Прокладка

(27)

Корончатая гайка

(51)

Опорная пластина

(4)

Зажим

(28)

Разводной шплинт

(52)

Всасывающий шланг

(5)

Трубка D

(29)

Пылезащитное уплотнение

(53)

Возвратный шланг

(6)

E-образный зажим

(30)

Зажим





(7)

Уплотнительное кольцо

(31)

Наконечник тяги

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(8)

Крышка

(32)

Зажим

T1: 7,4 (0,75, 5,5)

(9)

Масляный бачок

(33)

Пылезащитный чехол

T2: 8 (0,8, 5,8)

(10)

Кронштейн масляного бачка

(34)

Проволочный хомут

T3: 13 (1,3, 9,4)

(11)

Шкив

(35)

Соединительная тяга

T4: 15 (1,5, 11,1)

(12)

Масляный насос

(36)

Держатель

T5: 15,7 (1,6, 11,6)

(13)

Кронштейн

(37)

Втулка

T6: 20 (2,0, 14,5)

(14)

Гайка натяжения ремня

(38)

Сальник

T7: 22 (2,2, 15,9)

(15)

Втулка

(39)

Сальник

T8: 24 (2,4, 17,7)

(16)

Крышка ремня

(40)

Уплотнительное кольцо

T9: 25 (2,5, 18,1)

(17)

Универсальный шарнир

(41)

Рейка

T10: 27 (2,75, 19,9)

(18)

Пылезащитный чехол

(42)

Сальник

T11: 37,3 (3,8, 27,5)

(19)

Пробка

(43)

Опорная шайба

T1: 40 (4,1, 29,5)

(20)

Уплотнительное кольцо

(44)

Корпус рулевого механизма

T13: 60 (6,1, 44,3)

(21)

Сальник

(45)

Трубка A

T14: 64 (6,5, 47,2)

(22)

Шестерня

(46)

Трубка B

T15: 78 (8,0, 57,5)

(23)

Уплотнительное кольцо

(47)

Стопорная гайка

T16: 85 (8,7, 63)

(24)

Сальник

(48)

Регулировочный винт
