PB-7

Узел стояночного тормоза (задний дисковый тормоз)

СТОЯНОЧНЫЙ ТОРМОЗ

B: УСТАНОВКА

ОСТОРОЖНО:
Убедитесь в том, что на поверхности на-
кладки тормозной колодки нет масла и кон-
систентной смазки.
1) Нанесите консистентную смазку для тормо-
за в следующие места.

Консистентная смазка для тормоза:

Консистентная смазка для тормоза (Но-
мер детали 003602002)

• Шесть контактирующих поверхностей обода
колодки и уплотнение заднего щитка
• Контактирующие поверхности тормозной ко-
лодки и опорного пальца
• Контактирующие поверхности рычага и рас-
порки
• Контактирующие поверхности тормозной ко-
лодки и узла регулятора
• Контактирующие поверхности тормозной ко-
лодки и распорки
• Контактирующие поверхности рычага и тор-
мозной колодки
2) Установите первичную тормозную колодку
на канавку опорного пальца.
3) Закрепите тормозную колодку с помощью
штифта и колпачка держателя.
4) Установите на опорный палец пластину, за-
тем прикрепите первичную возвратную пружи-
ну к опорному пальцу.

5) Установите трос стояночного тормоза на ры-
чаг стояночного тормоза.

6) Установите распорку и регулятор, затем
прикрепите вторичную тормозную колодку с
помощью штифта и колпачка держателя.

ПРИМЕЧАНИЕ:
• Установите пружину распорки на правом и
левом колесе так, чтобы она была обращена по
направлению переднего хода автомобиля.
• Установите узел регулятора так, чтобы вин-
товая секция была слева от направления пе-
реднего хода автомобиля.

7) Установите вторичную возвратную пружину
и регулировочную пружину.

8) Отрегулируйте стояночный тормоз. <См. PB-8,
РЕГУЛИРОВКА, Узел стояночного тормоза (за-
дний дисковый тормоз).>
9) Совершите поездку на автомобиле, чтобы
притереть накладки тормозных колодок.

(1) Двигайтесь на автомобиле со скоростью
порядка 35 км/ч (22 мили/ч).
(2) Удерживая кнопку рычага стояночного
тормоза в нажатом положении, слегка по-
тяните за рычаг стояночного тормоза.
(3) Проедьте в таком состоянии около 200 м
(0,12 мили).

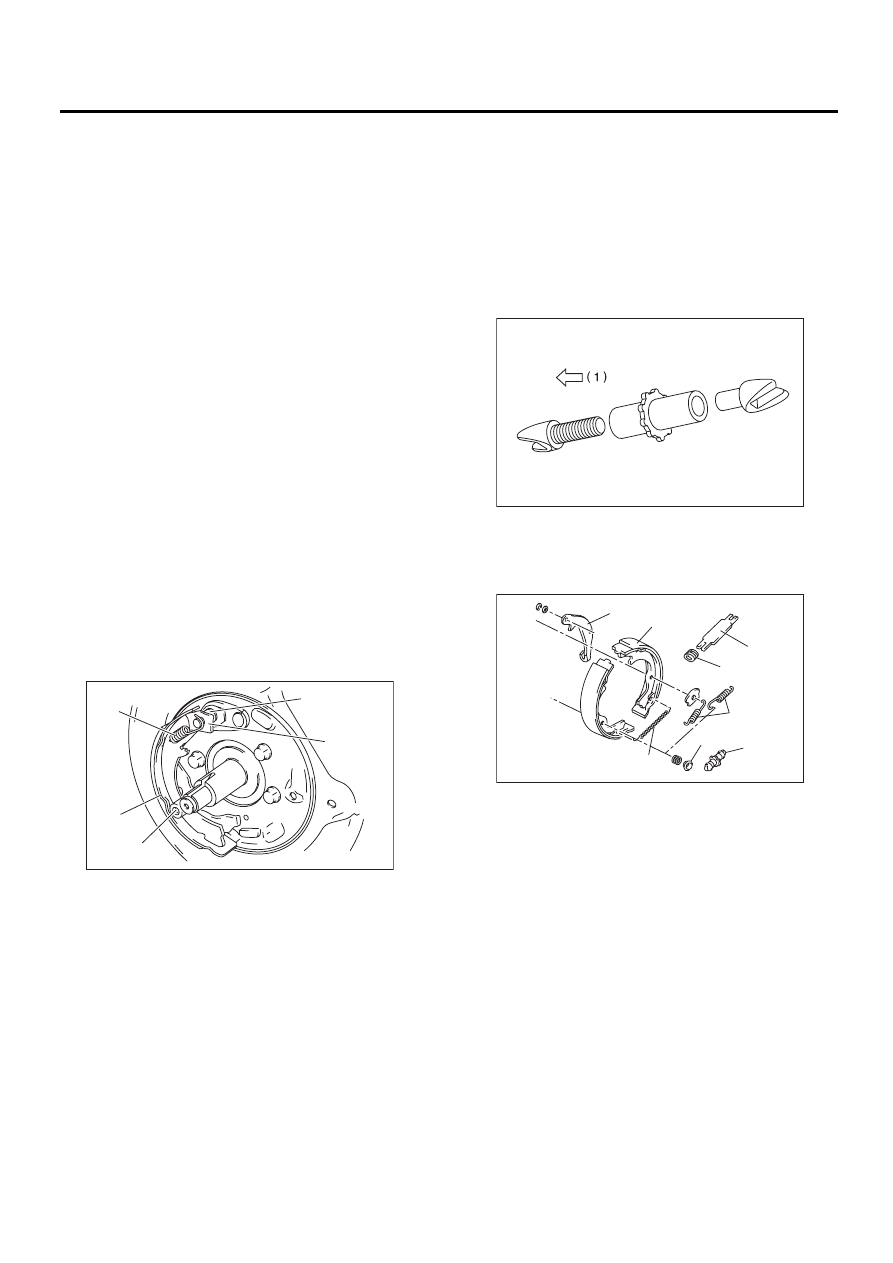

(1) Первичная возвратная пружина

(2) Опорный палец

(3) Пластина

(4) Первичная колодка

(5) Штифт и колпачок держателя

PB-00015

(1)

(4)

(5)

(2)

(3)

(1) Левая сторона

(1) Рычаг
(2) Вторичная тормозная колодка
(3) Пружина распорки
(4) Распорка
(5) Вторичная возвратная пружина
(6) Регулятор
(7) Колпачок держателя
(8) Регулировочная пружина

PB-00016

PB-00017

(1)

(2)

(4)

(3)

(5)

(7)

(8)

(6)

PB-8

Узел стояночного тормоза (задний дисковый тормоз)

СТОЯНОЧНЫЙ ТОРМОЗ

(4) Подождите 5 — 10 минут, чтобы стоя-
ночный тормоз остыл. Повторите процеду-
ру еще раз.
(5) После обкатки повторно отрегулируйте
стояночный тормоз.

C: ПРОВЕРКА

1) Измерьте внутренний диаметр тормозного
диска. Если на диске имеются задиры или он
изношен, замените тормозной диск.

Внутренний диаметр тормозного диска:

Номинальное значение

170 мм (6,69 дюйма)

Предел обслуживания:

171 мм (6,73 дюйма)

2) Измерьте толщину накладки тормозной ко-
лодки. Если она не соответствует норме, заме-
ните узел колодки.

Толщина накладки тормозной колодки:

Номинальное значение

3,2 мм (0,126 дюйма)

Предел обслуживания:

1,5 мм (0,059 дюйма)

ПРИМЕЧАНИЕ:
Производите замену правой и левой тормоз-
ных колодок одновременно.

D: РЕГУЛИРОВКА

1. ЗАЗОР КОЛОДКИ

1) Снимите крышку регулировочного отверс-
тия с заднего щитка.
2) Поворачивайте регулировочный винт с по-
мощью плоской отвертки до тех пор, пока ко-
лодка тормоза не придет в полный контакт с
тормозным диском.

3) Отверните (вниз) регулировочный винт на 3 —
4 щелчка.
4) Установите крышку регулировочного отвер-
стия на задний щиток.

2. ХОД РЫЧАГА

1) Снимите крышку ящика консоли.
2) С усилием потяните рычаг стояночного тор-
моза 3 – 5 раз.
3) При включении стояночного тормоза с уси-
лием 196 Н (20 кгс, 44 фунтов), поверните и от-
регулируйте самоконтрящуюся гайку таким об-
разом, чтобы рычаг стояночного тормоза пере-
мещался на 7 – 8 щелчков.

4) Установите крышку ящика консоли.

Ход рычага:

7 – 8 щелчков, при подъеме с усилием 196 Н
(20 кгс, 44 фунт-сила-фут)

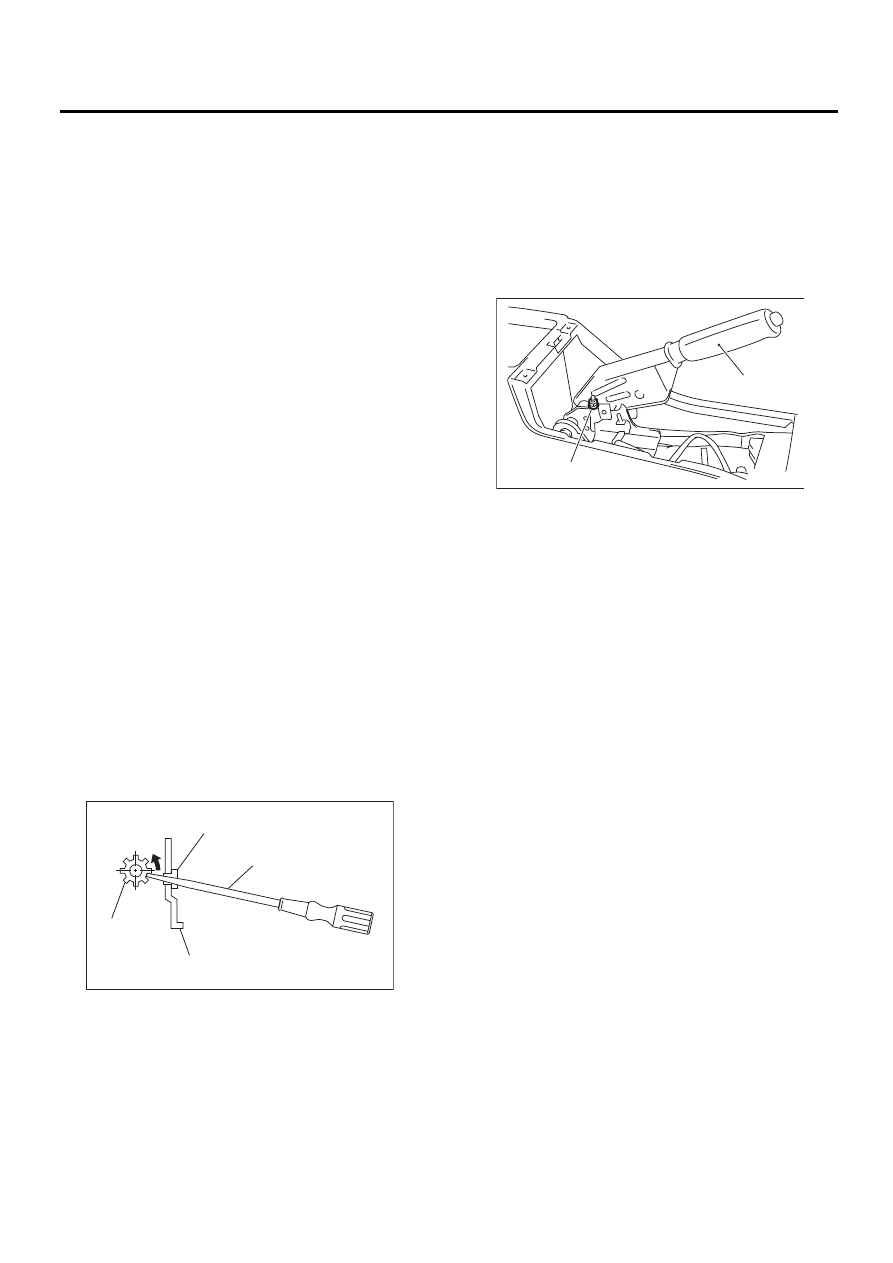

(1) Регулировочный винт
(2) Крышка регулировочного отверстия (резиновая)
(3) Плоская отвертка
(4) Задний щиток

(1)

(4)

(2)

(3)

PB-00032

(1) Рычаг стояночного тормоза

(2) Самоконтрящаяся гайка

PB-00104

(1)

(2)

PB-9

Общая таблица диагностики

СТОЯНОЧНЫЙ ТОРМОЗ

5. Общая таблица диагностики

A: ПРОВЕРКА

Симптомы

Возможная причина

Способ устранения

Прихватывание тор-
моза

Не отрегулирован рычаг стояночного тормоза.

Отрегулируйте.

Трос стояночного тормоза не двигается.

Исправьте или замените.

Неправильно отрегулирован зазор колодки стояночного тормоза.

Отрегулируйте.

Неисправна возвратная пружина.

Замените.

Шум от тормоза

Неисправна возвратная пружина.

Замените.

Повреждена пружина держателя тормозной колодки.

Замените.

PB-10

Общая таблица диагностики

СТОЯНОЧНЫЙ ТОРМОЗ
