Subaru Forester (2008 год). Руководство - часть 656





BR-59

Общая таблица диагностики

ТОРМОЗА

20.Общая таблица диагностики

A: ПРОВЕРКА

Признак неисправ-

ности

Неисправность и возможная причина

Способ устранения

1. Недостаточное
торможение

(1) Утечка жидкости из гидравлической системы

Исправьте или замените. (манжета, уплотне-
ние поршня, пылезащитный чехол поршня,
узел поршня главного цилиндра, трубка или
шланг)

(2) Попадание воздуха в гидравлическую систему

Прокачайте воздух.

(3) Чрезмерно широкий зазор колодки

Отрегулируйте зазор.

(4) Износ, ухудшение свойств материала поверх-
ности, вода или тормозная жидкость на накладках

Замените, отшлифуйте или очистите.

(5) Неправильная работа главного цилиндра,
суппорта дискового тормоза, усилителя тормозной
системы или обратного клапана

Исправьте или замените.

2. Нестабильное
или неравномер-
ное торможение

(1) Тормозная жидкость на накладках, барабанах
или тормозных дисках

Устраните причину утечки тормозной жидкос-
ти и очистите или замените деталь.

(2) Неисправность барабана или тормозного диска Отремонтируйте или замените барабан или

тормозной диск.

(3) Износ или повреждение тормозного барабана
вследствие попадания внутрь песка

Отшлифуйте или замените.

(4) Неправильный контакт накладок, ухудшение
свойств материала поверхности, дефекты или из-
нос материала накладки

Отшлифуйте или замените.

(5) Деформированный задний щиток

Исправьте или замените.

(6) Чрезмерное давление воздуха в шинах

Отрегулируйте давление воздуха.

(7) Неправильные углы установки колес

Отрегулируйте углы установки колес.

(8) Ослабление болта крепления заднего щитка
или суппорта

Затяните с предусмотренным моментом затяж-
ки.

(9) Ослабление подшипника колеса

Замените.

(10) Неисправность гидравлической системы

Замените цилиндр, тормозную трубку или тор-
мозной шланг

(11) Нестабильная работа стояночного тормоза

Проверьте, отрегулируйте или замените систе-
му задних тормозов и троса стояночного тор-
моза.

3. Чрезмерный
ход педали

(1) Попадание воздуха в гидравлическую систему

Прокачайте воздух.

(2) Чрезмерный люфт нажимного штока главного
цилиндра

Отрегулируйте.

(3) Утечка жидкости из гидравлической системы

Исправьте или замените. (манжета, уплотне-
ние поршня, пылезащитный чехол поршня,
узел поршня главного цилиндра, трубка или
шланг)

(4) Неправильно отрегулированный зазор колодки Отрегулируйте.

(5) Неправильный контакт накладок или их износ

Исправьте или замените.

BR-60

Общая таблица диагностики

ТОРМОЗА

4. Прихватыва-
ние тормоза или
плохой возврат
колодок

(1) Неверный люфт педали

Отрегулируйте свободный ход.

(2) Плохой возврат главного цилиндра

Очистите или замените цилиндр.

(3) Засорение гидравлического механизма

Замените.

(4) Плохой возврат или регулировка стояночного
тормоза

Отремонтируйте или отрегулируйте

(5) Ослабленное натяжение пружины или поломка
возвратной пружины тормозной колодки

Замените пружину.

(6) Чрезмерно малый зазор тормозной колодки

Отрегулируйте колодку.

(7) Неправильная работа суппорта дискового тор-
моза

Исправьте или замените.

(8) Неисправность подшипника колес

Замените.

5. Шум от тормоза
(1) (скрип)

(1) Затвердение или ухудшение свойств материала
тормозной накладки

Замените узел колодки или колодку.

(2) Износ накладок

Замените узел колодки или колодку.

(3) Ослабление болта крепления заднего щитка
или суппорта

Затяните с предусмотренным моментом затяж-
ки.

(4) Ослабление подшипника колеса

Затяните с предусмотренным моментом затяж-
ки.

(5) Загрязнение барабана или тормозного диска

Очистите барабан или тормозной диск, либо
очистите/замените узел тормоза.

6. Шум от тормоза
(2) (шипение)

(1) Износ накладок

Замените узел колодки или колодку.

(2) Неправильная установка тормозной колодки
или накладки.

Отремонтируйте или замените тормозную ко-
лодку или накладку.

(3) Ослабление или деформация барабана или тор-
мозного диска

Затяните или замените.

7. Шум от тормоза
(3) (щелчки)

Для дискового тормоза:

(1) Чрезмерный износ колодки или суппорта

Замените колодку или суппорт

Для барабанного тормоза:

(1) Чрезмерный износ основания колодки

Замените задний щиток.

(2) Недостаток смазки на поверхности основания
колодки и узле крепления

Нанесите смазку.

Признак неисправ-

ности

Неисправность и возможная причина

Способ устранения

PB-2

Общие сведения

СТОЯНОЧНЫЙ ТОРМОЗ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

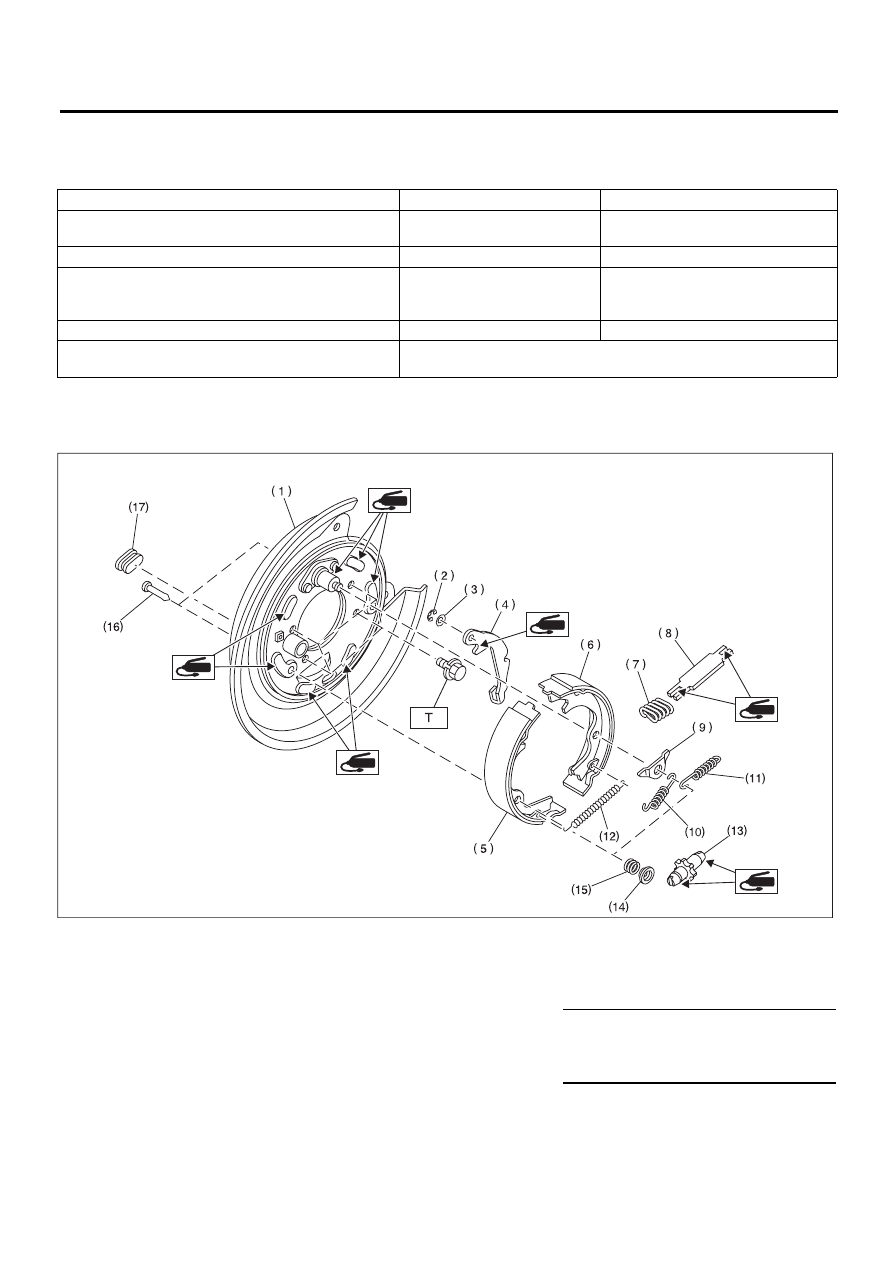

B: УЗЕЛ

1. СТОЯНОЧНЫЙ ТОРМОЗ (ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ)

Модель

Задний тормозной барабан

Задний дисковый тормоз

Тип

Задний, механический

Механический, барабаны в задних

тормозных дисках

Эффективный диаметр барабана

мм (дюймов)

228,6 (9)

170 (6,69)

Размеры накладок тормозных ко-
лодок
(Длина

× Ширина × Толщина)

мм (дюймов)

219,4

× 35,0 × 4,1

(8,64

× 1,378 × 0,161)

163,1

× 30,0 × 3,2

(6,42

× 1,181 × 0,126)

Регулировка зазора

Автоматическая регулировка

Ручная регулировка

Ход рычага

щелчков/Н (кгс,

фунт-сила-фут)

7 — 8/196 (20, 44)

(1) Задний щиток

(8)

Распорка

(15) Пружина держателя колодки

(2) Фиксатор

(9)

Направляющая пластина колодки

(16) Штифт держателя колодки

(3) Пружинная шайба

(10) Первичная возвратная пружина

(17) Крышка регулировочного отверстия

(4) Рычаг

(11) Вторичная возвратная пружина





(5) Колодка стояночного тормоза

(первичная)

(12) Регулировочная пружина

Момент затяжки:
Нм (кгс-м, фунт-сила фут

(6) Колодка стояночного тормоза

(вторичная)

(13) Регулятор

T: 53 (5,4, 39,1)

(7) Пружина распорки

(14) Колпачок держателя тормозной

колодки





PB-00001
