PB-3

Общие сведения

СТОЯНОЧНЫЙ ТОРМОЗ

2. ТРОС СТОЯНОЧНОГО ТОРМОЗА

C: ОСТОРОЖНО

• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки или замены деталей без необходимости.
• После движения детали автомобиля имеют очень высокую температуру. Остерегайтесь ожогов
от нагретых деталей
• Используйте оригинальную смазку SUBARU, или аналогичную ей. Не смешивайте смазочные ма-
териалы разных типов или производителей.
• Обязательно затягивайте крепеж, включая болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в специально предназначенных местах.
• Перед закреплением детали в тисках, между деталью и тисками, установите прокладочный ма-
териал, такой как деревянные бруски, алюминиевые пластины или кусок ткани.
• Убедитесь в том, что консистентная смазка не попала на колодки стояночного тормоза.

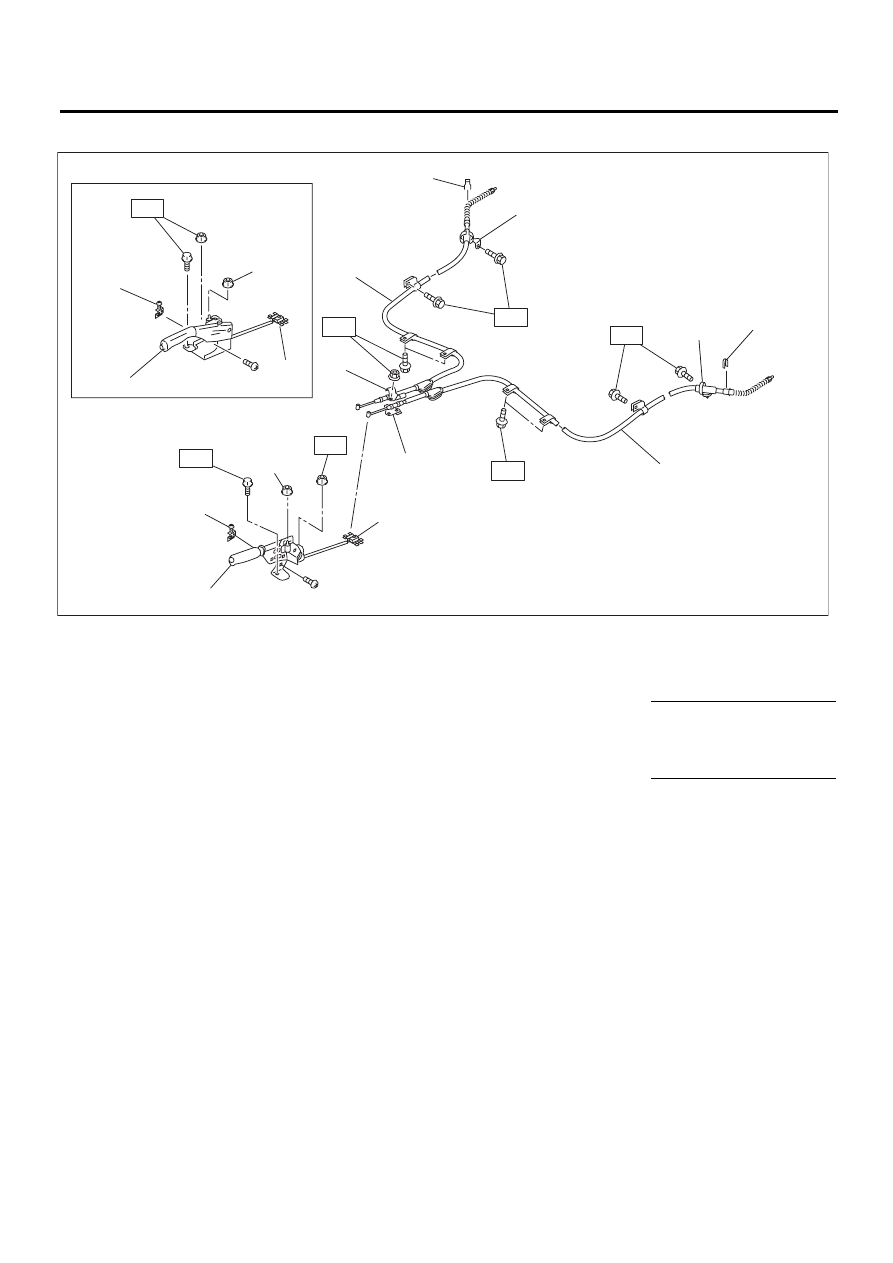

(A) Кроме моделей с правосторонним и левосто-

ронним управлением с двухдиапазонной
трансмиссией





















(1) Рычаг стояночного тормоза

(6)

Кронштейн

Момент затяжки:
Нм (кгс-м, фунт-сила фут

(2) Датчик включения стояночного тормоза

(7)

Хомут

T1: 18 (1,8, 13,3)

(3) Самоконтрящаяся гайка

(8)

Правый трос стояночного тормоза

T2: 33 (3,4, 24,3)

(4) Хомут (только для моделей с задним дисковым

тормозом)

(9)

Направляющая троса





(5) Уравнитель

(10) Левый трос стояночного тормоза





PB-00109

T2

T2

T1

T1

T1

T1

(4)

(9)

(8)

(7)

(3)

(5)

(2)

(1)

(6)

(10)

(9)

(4)

T1

(3)

(5)

(2)

(1)

(A)

PB-4

Рычаг стояночного тормоза

СТОЯНОЧНЫЙ ТОРМОЗ

2. Рычаг стояночного

тормоза

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике.
2) Снимите задние колеса.
3) Снимите подушку заднего сиденья.
4) Снимите ящик консоли.
5) Ослабьте самоконтрящуюся гайку троса сто-
яночного тормоза и кронштейна консоли.
6) Отсоедините разъем датчика включения
стояночного тормоза.
7) Снимите рычаг стояночного тормоза.

8) Выпрямите язычок рычага стояночного тор-
моза и снимите трос.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Рычаг стояночного тормоза:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

2) Убедитесь, что ход рычага отрегулирован.
<См. PB-4, РЕГУЛИРОВКА, Рычаг стояночного
тормоза.>

C: ПРОВЕРКА

При нажатии на рычаг стояночного тормоза,
сосчитайте число щелчков.

Ход рычага:

7 – 8 щелчков, при подъеме с усилием 196 Н
(20 кгс, 44 фунт-сила-фут)

Если величины не соответствуют норматив-
ным, отрегулируйте стояночный тормоз. <См.
PB-8, РЕГУЛИРОВКА, Узел стояночного тормо-
за (задний дисковый тормоз).>

D: РЕГУЛИРОВКА

1) Снимите крышку консоли.
2) С усилием потяните рычаг стояночного тор-
моза 3 – 5 раз.
3) При включении стояночного тормоза с уси-
лием 196 Н (20 кгс, 44 фунтов), поверните и от-
регулируйте самоконтрящуюся гайку таким об-
разом, чтобы рычаг стояночного тормоза пере-
мещался на 7 – 8 щелчков.

Ход рычага:

7 – 8 щелчков, при подъеме с усилием 196 Н
(20 кгс, 44 фунт-сила-фут)

4) Установите крышку консоли.

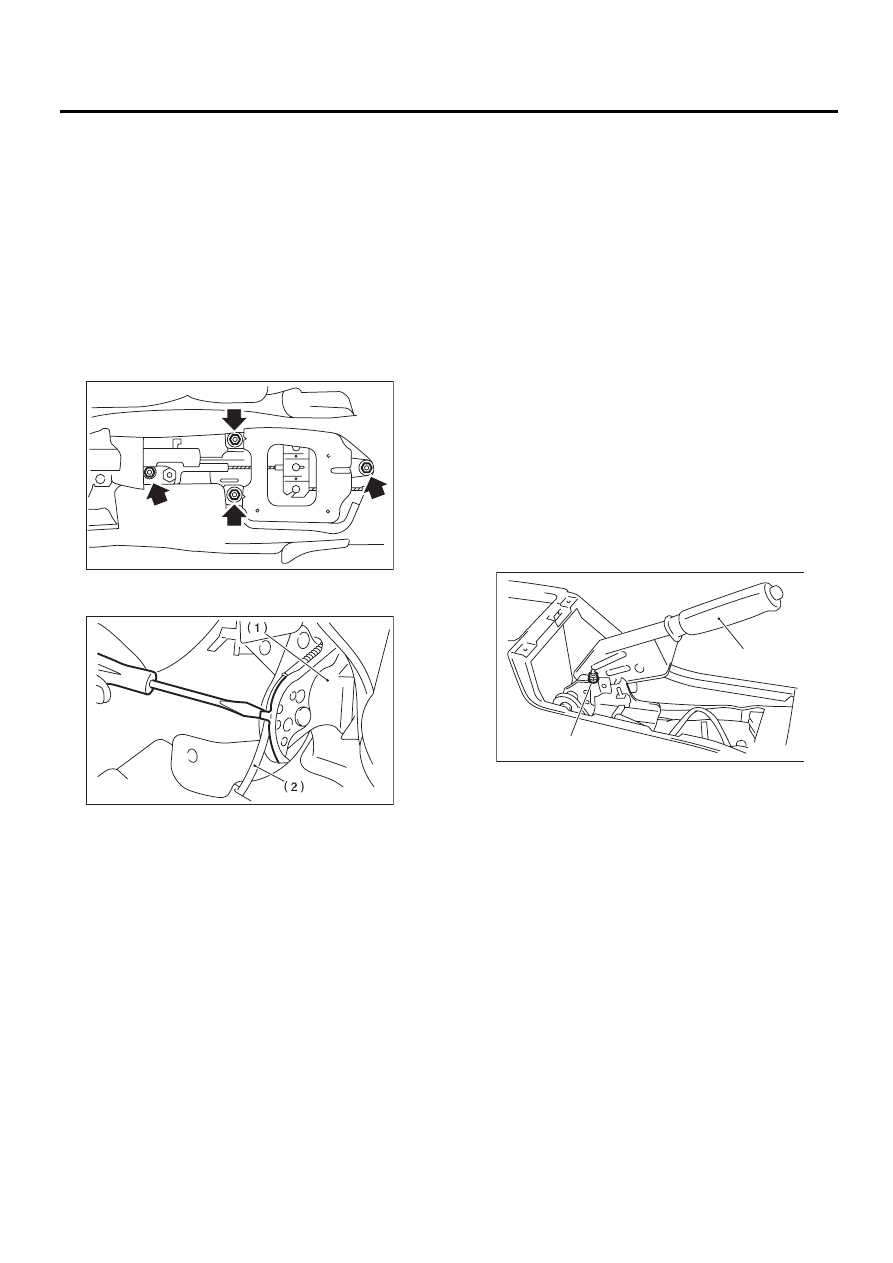

(1) Рычаг стояночного тормоза

(2) Трос

PB-00003

PB-00004

(1) Рычаг стояночного тормоза

(2) Самоконтрящаяся гайка

PB-00104

(1)

(2)

PB-5

Трос стояночного тормоза

СТОЯНОЧНЫЙ ТОРМОЗ

3. Трос стояночного тормоза

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике.
2) Снимите задние колеса.
3) Снимите подушку заднего сиденья.
4) Снимите ящик консоли.
5) Ослабьте самоконтрящуюся гайку троса сто-
яночного тормоза и кронштейна консоли.
6) Снимите рычаг стояночного тормоза.

7) Сверните напольный коврик и снимите скобу.

8) Снимите крышку уравнителя.
9) Снимите с уравнителя внутренний конец
троса.

10) Снимите трос стояночного тормоза с задне-
го тормоза.
Дисковые тормоза
<См. PB-6, СНЯТИЕ, Узел стояночного тормоза
(задний дисковый тормоз).>
Тормозной барабан
<См. BR-34, Узел заднего тормозного барабана.>
11) Снимите скобу с заднего тормоза.
12) Снимите болт и кронштейн с кронштейна
продольного рычага.
13) Снимите болт и зажим с задней части пола
салона.

14) Снимите втулку с задней части пола сало-
на.
15) Извлеките узел троса из салона, с усилием
потянув его назад.
16) Отсоедините трос стояночного тормоза от
направляющей троса на заднем продольном ры-
чаге.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

ПРИМЕЧАНИЕ:
Обязательно пропустите трос через тоннель в
направляющей троса.
2) Убедитесь, что ход рычага отрегулирован.
<См. PB-4, РЕГУЛИРОВКА, Рычаг стояночного
тормоза.>

C: ПРОВЕРКА

Проверьте снятый трос и замените его при на-
личии повреждений, ржавчины или других де-
фектов.
1) Проверьте трос на предмет плавной работы.
2) Проверьте внутренний трос на предмет пов-
реждений или ржавчины.
3) Проверьте внешний трос на предмет пов-
реждений, изгибов и трещин.
4) Проверьте чехол на предмет повреждений,
трещин и ржавчины.

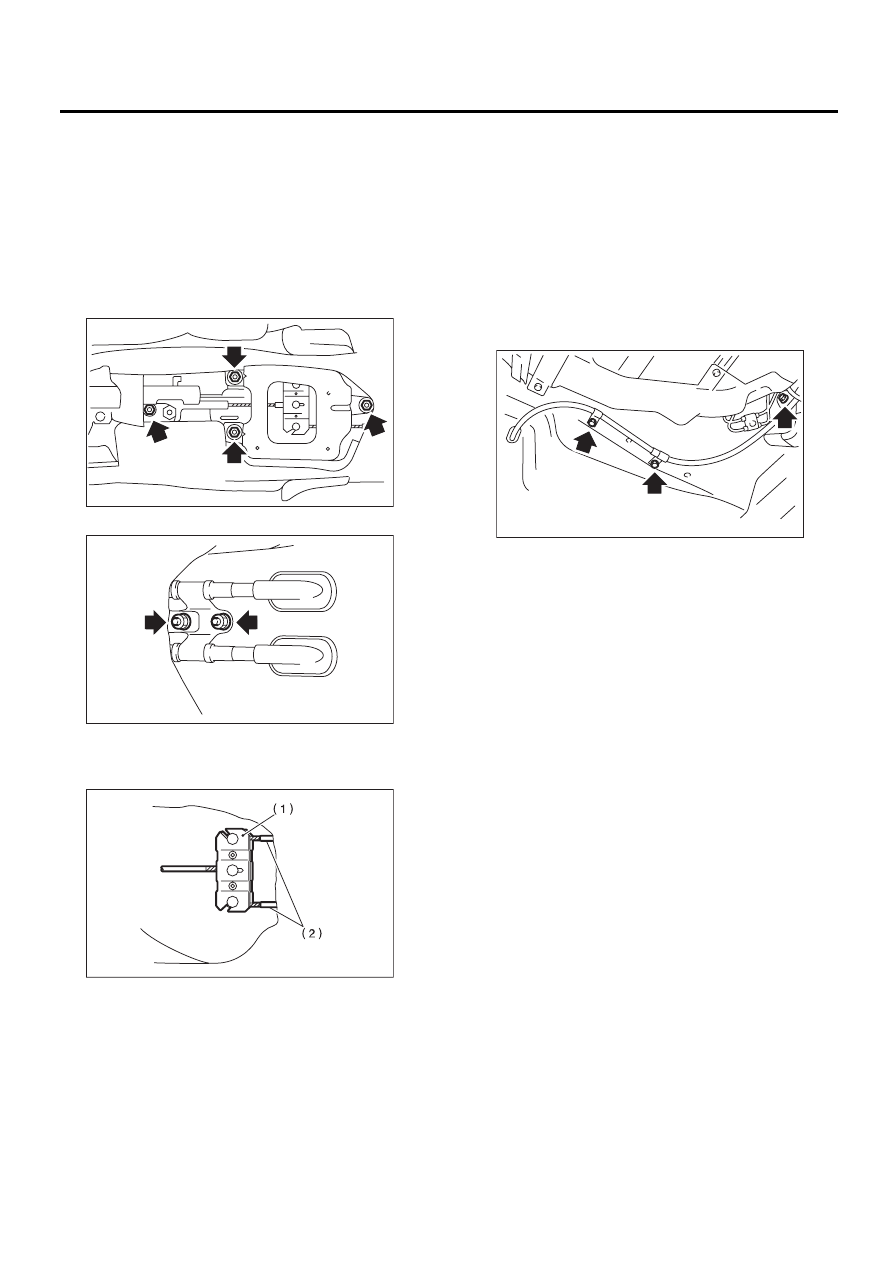

(1) Уравнитель

(2) Внутренний конец троса

PB-00003

PB-00007

PB-00008

PB-00009

PB-6

Узел стояночного тормоза (задний дисковый тормоз)

СТОЯНОЧНЫЙ ТОРМОЗ

4. Узел стояночного тормоза

(задний дисковый тормоз)

A: СНЯТИЕ

1) Отпустите стояночный тормоз.
2) Снимите два крепежных болта, затем сни-
мите узел суппорта тормоза.

3) Подвесьте узел суппорта тормоза таким об-
разом, чтобы шланг не вытягивался.
4) Снимите тормозной диск.

ПРИМЕЧАНИЕ:
Если возникли трудности со снятием тормозно-
го диска, попробуйте воспользоваться по по-
рядку двумя следующими методами.

(1) При помощи плоской отвертки повора-
чивайте регулировочный винт до тех пор,
пока тормозные колодки не отойдут от тор-
мозного диска на достаточное расстояние.

(2) Если тормозной диск застрял на ступи-
це, выдавите его, ввернув два 8-мм болта в
отверстия B на диске.

5) Снимите возвратную пружину колодки с уз-
ла стояночного тормоза.
6) Снимите переднюю пружину держателя тор-
мозной колодки и штифт с помощью плоскогуб-
цев.

7) Снимите распорку и пружину распорки.
8) Снимите узел регулятора с узла стояночного
тормоза.
9) Снимите тормозную колодку.
10) Снимите заднюю пружину держателя тор-
мозной колодки и штифт с помощью плоскогуб-
цев.
11) Снимите трос стояночного тормоза с рыча-
га стояночного тормоза.

12) С помощью плоской отвертки поднимите
фиксатор. Снимите рычаг стояночного тормоза
и шайбу с тормозной колодки.

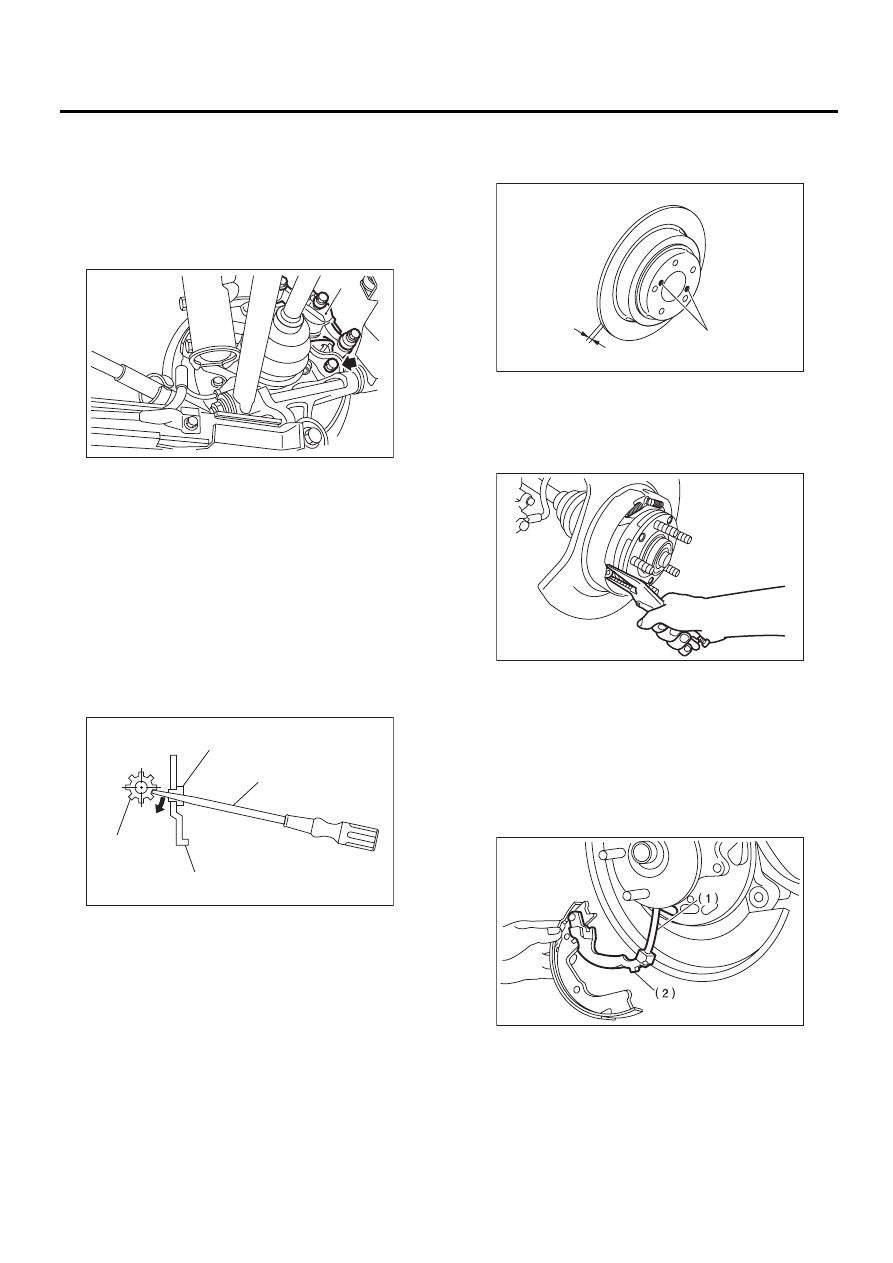

(1) Узел суппорта тормоза

(1) Регулировочный винт

(2) Крышка регулировочного отверстия (резиновая)

(3) Плоская отвертка

(4) Задний щиток

(1)

BR-00034

(1)

(4)

(2)

(3)

BR-00155

(1) Трос стояночного тормоза

(2) Рычаг стояночного тормоза

A

B

BR-00036

PB-00013

PB-00014
