Subaru Forester (2008 год). Руководство - часть 572





ABS(diag)-29

Схема включения предупреждающей лампы системы ABS/предупреждающей лампы тормозной системы

ABS (ДИАГНОСТИКА)

1) Если предупреждающая лампа системы ABS и предупреждающая лампа тормозной системы не
включаются в соответствии с приведенной схемой включения, возможно, имеется неисправность в
электрической системе.
2) Если предупреждающая лампа системы ABS остается постоянно выключенной, проверьте цепь
комбинации приборов. <См. ABS(diag)-30, ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ABS НЕ
ВКЛЮЧАЕТСЯ, Схема включения предупреждающей лампы системы ABS/предупреждающей лам-
пы тормозной системы.>
3) Если предупреждающая лампа системы ABS не выключается, проверьте цепь комбинации при-
боров. <См. ABS(diag)-32, ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ABS НЕ ВЫКЛЮЧАЕТСЯ, Схе-
ма включения предупреждающей лампы системы ABS/предупреждающей лампы тормозной систе-
мы.>
4) Если предупреждающая лампа тормозной системы не выключается, проверьте цепь предупреж-
дающей лампы тормозной системы и цепь комбинации приборов. <См. ABS(diag)-34, ПРЕДУПРЕЖ-
ДАЮЩАЯ ЛАМПА СИСТЕМЫ ABS НЕ ВЫКЛЮЧАЕТСЯ, Схема включения предупреждающей лампы
системы ABS/предупреждающей лампы тормозной системы.>

ПРИМЕЧАНИЕ:
Даже если предупреждающая лампа системы ABS не выключается порядка через 2 секунды после
включения, то система ABS работает нормально, если предупреждающая лампа выключается при
скорости движения примерно 12 км/ч (7 миль/ч). Вместе с тем, если предупреждающая лампа сис-
темы ABS горит, значит система ABS отключена.

ABS(diag)-30

Схема включения предупреждающей лампы системы ABS/предупреждающей лампы тормозной системы

ABS (ДИАГНОСТИКА)

В: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА ABS НЕ ВКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Неисправность жгута проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
Когда замок зажигания находится в положении ON (двигатель выключен), предупреждающая лам-
па системы ABS не включается

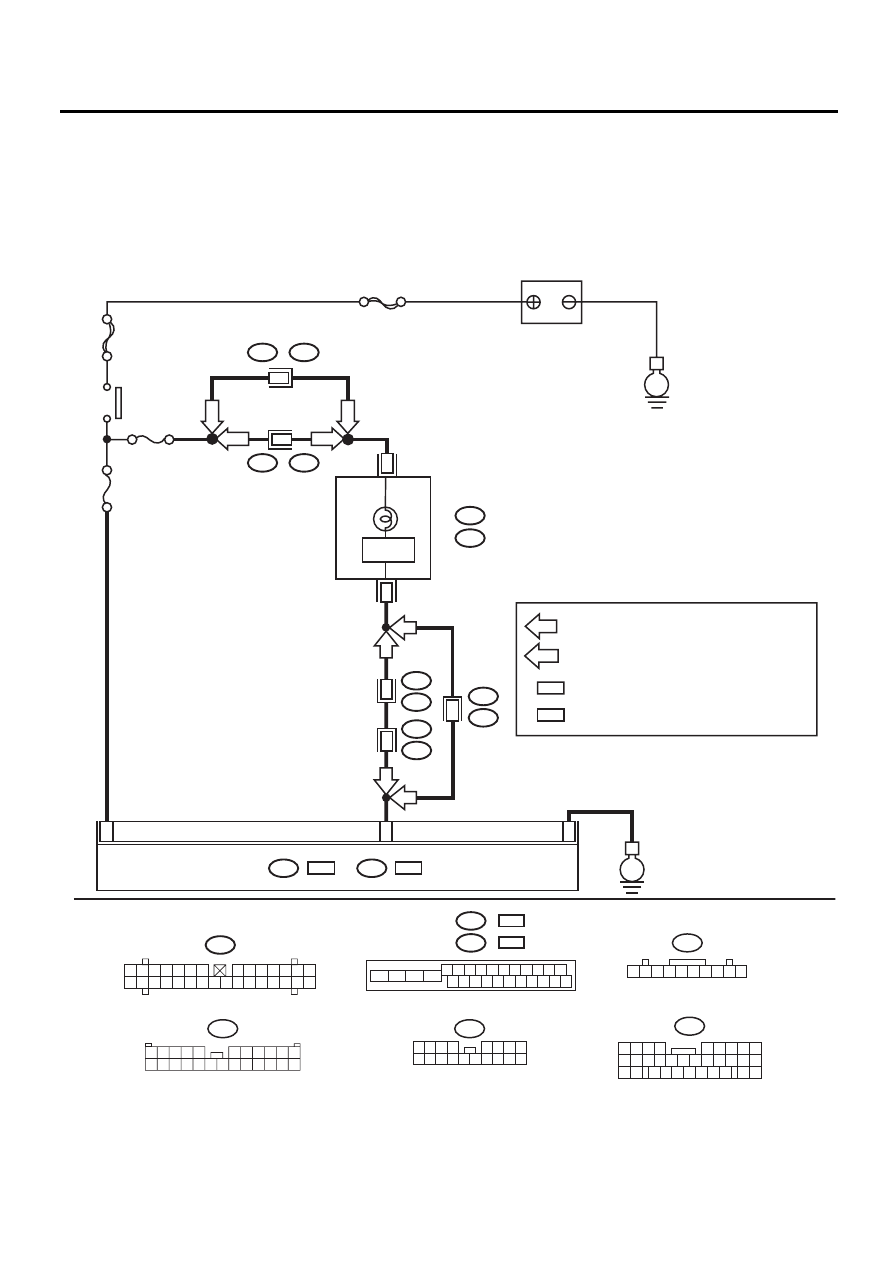

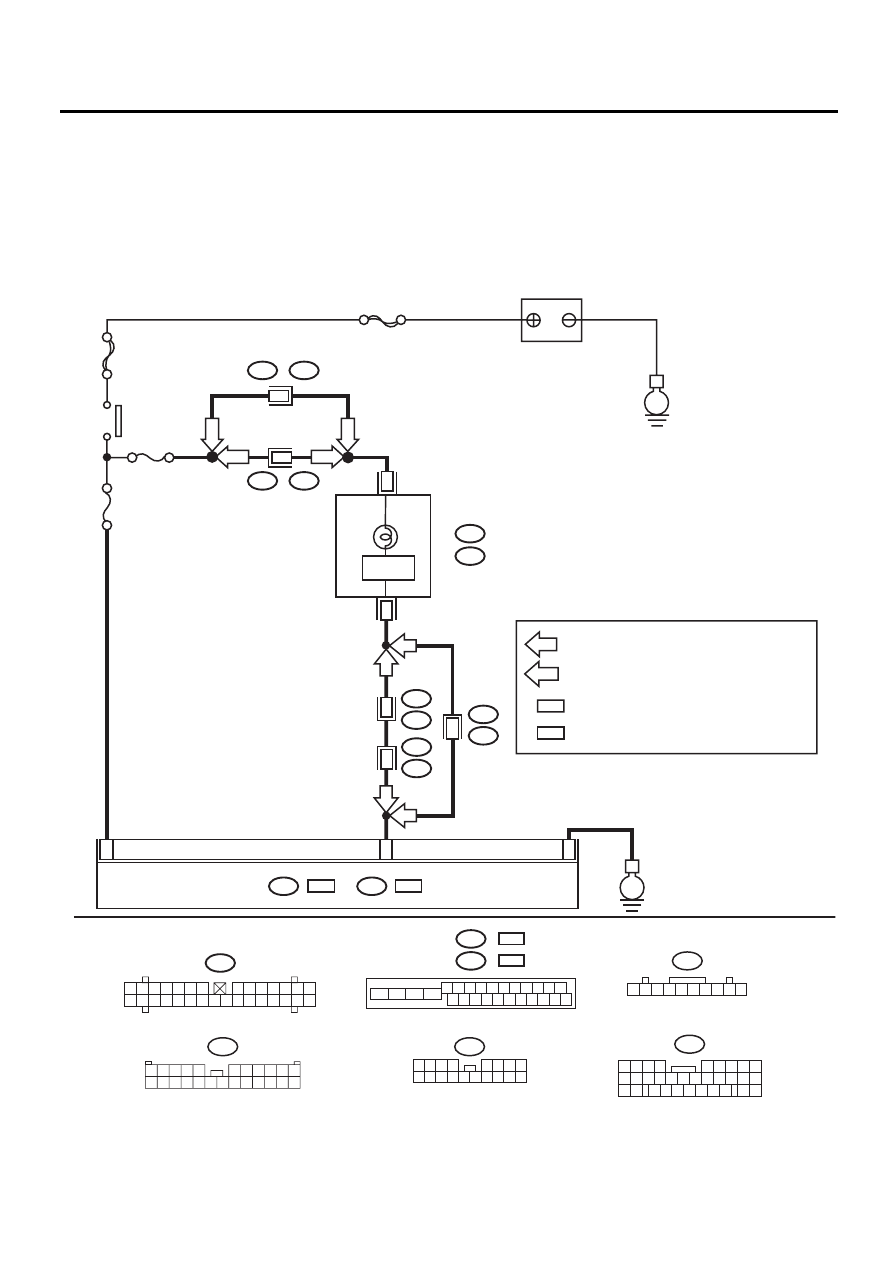

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ABS00664

SBF-1

SBF-4

No.14

No.1

8

E

i3

B38

i2

B37

16

5

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD

B:

i10

C:

i11

E

C6

15

22

i3

B38

B62

F45

B9

1

13

КОМБИНАЦИЯ ПРИБОРОВ

F49

ABSCM & H/U

B301 :  LHD

RHD

LHD

LHD

23

i2

B37

1

8

RHD

RHD

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

i10

B:

F49

1 2 3 4 5 6 7 8 9 10

i11

C:

i3

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

B301

LHD

RHD

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

:

:

RHD

RHD

LHD

LHD

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА СИСТЕМЫ ABS

ОБРАТНАЯ

ЦЕПЬ

F45

1 2 3

8

9 10

4

11 12 13 14 15 16

5 6 7

17 18

B37

3 4

2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

1

ABS(diag)-31

Схема включения предупреждающей лампы системы ABS/предупреждающей лампы тормозной системы

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВКЛЮЧЕНИЯ ДРУГИХ ЛАМП.
Переведите замок зажигания в положение ON
(двигатель выключен).

Включаются ли другие
предупреждающие лам-
пы?

Переходите к ша-
гу 2.

Проверьте ком-
бинацию прибо-
ров.

2

СЧИТЫВАНИЕ КДН
Считайте КДН. <См. ABS(diag)-25, Считывание ко-
дов диагностики неисправностей (КДН).>

Отображается ли на дисп-
лее Subaru Select Monitor
какой-либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИЧИЕ
КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем (В301) (модель с левосто-
ронним управлением) и (F49) (модель с правосто-
ронним управлением) от ABSCM&H/U.
3) Отсоедините разъем (i11) от комбинации прибо-
ров.
4) Измерьте сопротивление между разъемом
ABSCM и массой кузова.

Разъемы и клеммы

Модель с левосторонним управлением

(B301) № 22 — Масса кузова:

Модель с правосторонним управлением

(F49) № 22 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 4.

Устраните неис-
правность в разъ-
емах и жгуте про-
водов между
ABSCM&H/U и
комбинацией
приборов.

4

ПРОВЕРКА ABSCM.
1) Отсоедините разъем (В301) (модель с левосто-
ронним управлением) и (F49) (модель с правосто-
ронним управлением) от ABSCM&H/U.
2) Переведите замок зажигания в положение ON.
3) Сразу после перевода замка зажигания в поло-
жение ON (в течение приблизительно 2 секунд), из-
мерьте сопротивление жгута проводов между разъ-
емом комбинации приборов и массой кузова.

Разъемы и клеммы

(i11) № 6 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Проверьте ком-
бинацию прибо-
ров.

Замените только
ABSCM. <См.
ABS-7, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

ABS(diag)-32

Схема включения предупреждающей лампы системы ABS/предупреждающей лампы тормозной системы

ABS (ДИАГНОСТИКА)

C: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ABS НЕ ВЫКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Разрыв цепи в жгуте проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
Предупреждающая лампа системы ABS продолжает гореть после запуска двигателя.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ABS00664

SBF-1

SBF-4

No.14

No.1

8

E

i3

B38

i2

B37

16

5

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD

B:

i10

C:

i11

E

C6

15

22

i3

B38

B62

F45

B9

1

13

КОМБИНАЦИЯ ПРИБОРОВ

F49

ABSCM & H/U

B301 :  LHD

RHD

LHD

LHD

23

i2

B37

1

8

RHD

RHD

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

i10

B:

F49

1 2 3 4 5 6 7 8 9 10

i11

C:

i3

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

B301

LHD

RHD

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

:

:

RHD

RHD

LHD

LHD

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА СИСТЕМЫ ABS

ОБРАТНАЯ

ЦЕПЬ

F45

1 2 3

8

9 10

4

11 12 13 14 15 16

5 6 7

17 18

B37

3 4

2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

1
