Subaru Forester (2008 год). Руководство - часть 570





ABS(diag)-21

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

9

ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА ABSCM&H/U.
Переведите замок зажигания в положение OFF.

Вставлен ли разъем
ABSCM&H/U в ABSCM&H/
U до фиксации на нем за-
жима?

Переходите к ша-
гу 10.

Вставьте разъем
ABSCM&H/U в
ABSCM&H/U.

10 ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ.

1) Переведите замок зажигания в положение ON
(двигатель выключен).
2) Измерьте напряжение электропитания системы
зажигания между разъемом ABSCM&H/U и массой
кузова.

Разъемы и клеммы

Модель с левосторонним управлением

(B301) № 18 (+) — Масса кузова (–):

Модель с правосторонним управлением

(F49) № 18 (+) — Масса кузова (–):

Напряжение составляет
10 — 15 В?

Переходите к ша-
гу 11.

Устраните раз-
рыв цепи в жгуте
проводов между
ABSCM&H/U и ак-
кумулятором.

11 ПРОВЕРКА РАЗЪЕМОВ ЖГУТА ПРОВОДОВ

МЕЖДУ ABSCM&H/U И МАССОЙ КУЗОВА.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Измерьте сопротивление в жгуте проводов меж-
ду разъемом ABSCM&H/U и массой кузова.

Разъемы и клеммы

Модель с левосторонним управлением

(B301) № 15 — Масса кузова:

Модель с правосторонним управлением

(F49) № 15 — Масса кузова:

Сопротивление составля-
ет менее 0,5 Ом?

Переходите к ша-
гу 12.

Устраните раз-
рыв цепи в жгуте
проводов между
ABSCM&H/U и
разъемом со сто-
роны блокирато-
ра, а также пло-
хой контакт со-
единительного
разъема.

12 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-

ЕМЕ.

Выявлен ли плохой кон-
такт в цепи электропита-
ния блока управления, це-
пи массы и диагностичес-
ком разъеме?

Устраните неис-
правность в разъ-
еме.

Замените только
ABSCM. <См.
ABS-7, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

Шаг

Проверка

Да

Нет

ABS(diag)-22

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

2. БЕЗ КДН

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Разрыв цепи в жгуте проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
• Предупреждающая лампа системы ABS не выключается
• На экране дисплея Subaru Select Monitor будет отображаться сообщение “NO TROUBLE CODE”
(Коды диагностики неисправностей отсутствуют).

ПРИМЕЧАНИЕ:
Если предупреждающая лампа системы ABS не горит, а на экране дисплея Subaru Select Monitor
отображается сообщение “NO TROUBLE CODE”, то система находится в нормальном состоянии.

ABS(diag)-23

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

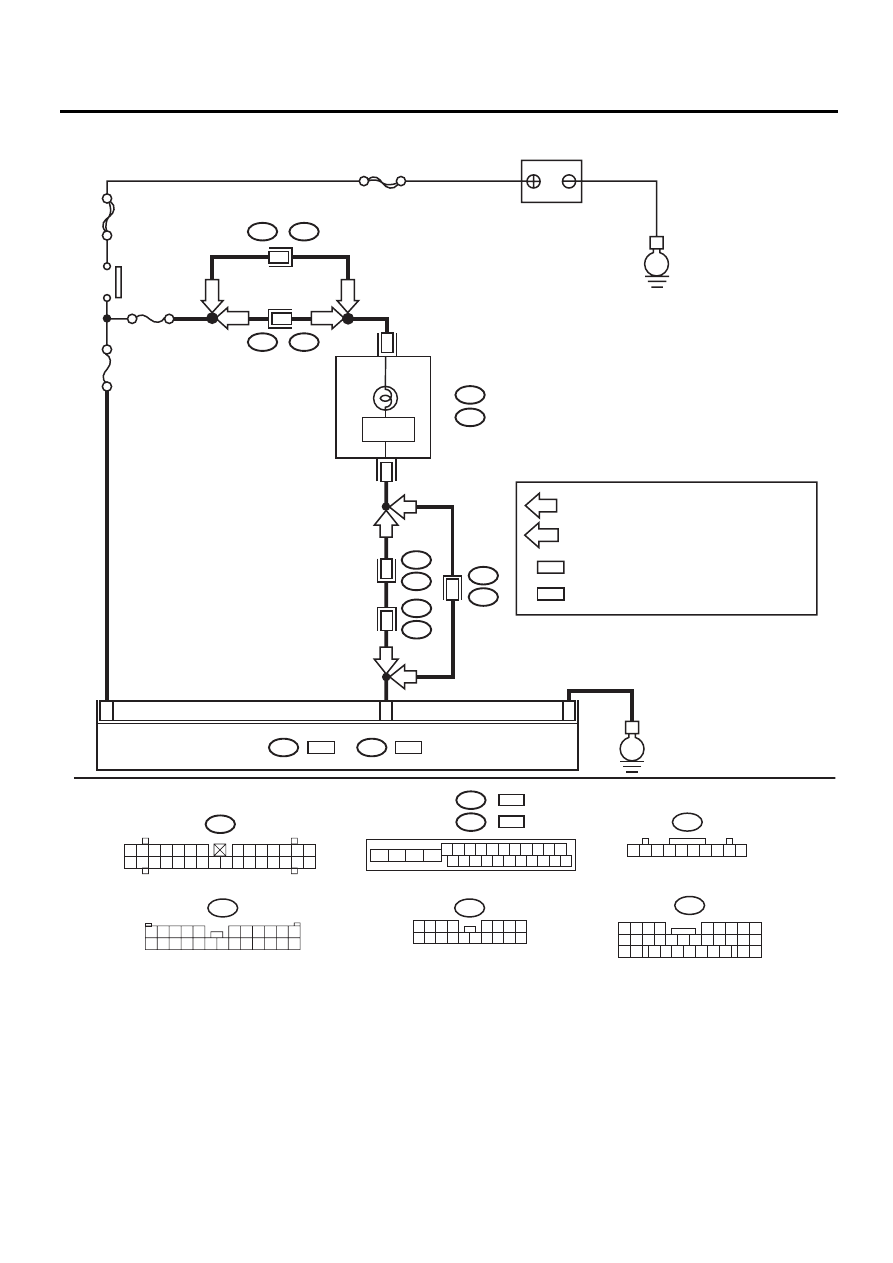

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ABS00664

SBF-1

SBF-4

No.14

No.1

8

E

i3

B38

i2

B37

16

5

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD

B:

i10

C:

i11

E

C6

15

22

i3

B38

B62

F45

B9

1

13

КОМБИНАЦИЯ ПРИБОРОВ

F49

ABSCM & H/U

B301 :  LHD

RHD

LHD

LHD

23

i2

B37

1

8

RHD

RHD

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

i10

B:

F49

1 2 3 4 5 6 7 8 9 10

i11

C:

i3

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

B301

LHD

RHD

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

:

:

RHD

RHD

LHD

LHD

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА СИСТЕМЫ ABS

ОБРАТНАЯ

ЦЕПЬ

F45

1 2 3

8

9 10

4

11 12 13 14 15 16

5 6 7

17 18

B37

3 4

2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

1

ABS(diag)-24

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДАННЫХ SUBARU SELECT
MONITOR.
1) Выберите на экране дисплея Subaru Select
Monitor {Current Data Display & Save} (Отображе-
ние и сохранение текущих данных).
2) Прочитайте об условиях включения предуп-
реждающей лампы системы ABS.

Отображается ли сообщение
“ON”?

Замените только
ABSCM. <См.
ABS-7, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте сопротивление жгута проводов между
разъемом ABSCM и разъемом комбинации прибо-
ров.

Разъемы и клеммы

Модель с левосторонним управлением

(i11) № 6 — (B301) № 22:

Модель с правосторонним управлением

(i11) № 6 — (F49) № 22:

Сопротивление составляет
менее 0,5 Ом?

Переходите к ша-
гу 3.

Устраните неис-
правность в разъ-
емах и жгуте про-
водов между
ABSCM&H/U и
комбинацией
приборов.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.

Выявлен ли плохой контакт
в разъеме ABSCM&H/U и
разъеме комбинации прибо-
ров?

Устраните неис-
правность в разъ-
еме.

Проверьте ком-
бинацию прибо-
ров.
